Craftsman 33731 Manual de usuario

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our web site: www.craftsman.com

CAUTION: Before using this product, read this manual and

follow all safety rules and operating instructions.

Operator’s Manual

3/26/2007

FORM NO. 769-03115

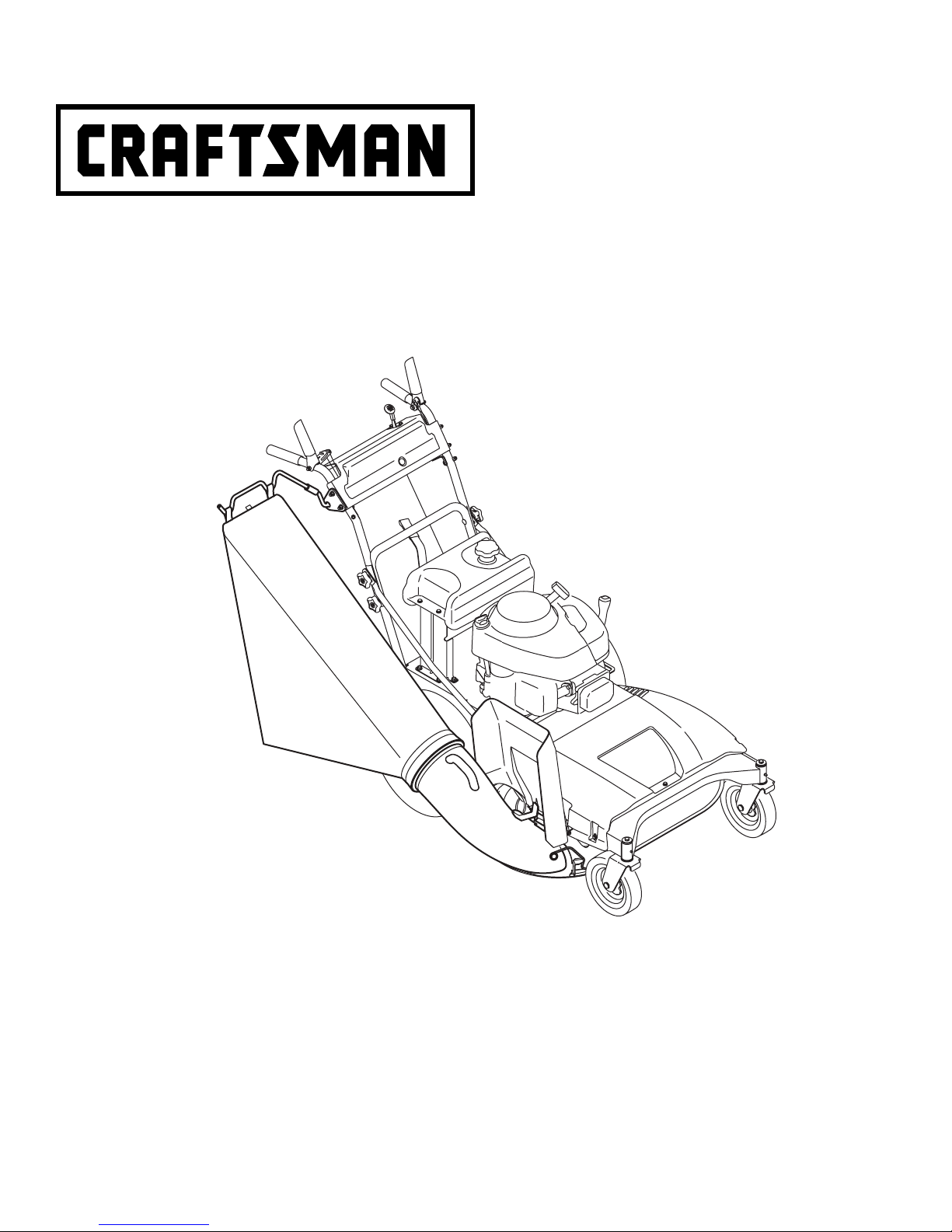

Grass Bag Kit

for the 33-inch Wide Cut Mower

Model No. 33731

TABLE OF CONTENTS

WARRANTY STATEMENT

Warranty Statement ..........................................................2

Assembly and Operation ..................................................3

Español .............................................................................7

Service Numbers ............................................. Back Cover

Congratulations on making a smart purchase. Your new Craftsman®

product is designed and manufactured for years of dependable opera-

tion. But like all products, it may require repair from time to time. That’s

when having a Repair Protection Agreement can save you money and

aggravation. Here’s what’s included in the Agreement:

Expert service by our 12,000 professional repair specialists

Unlimited service and no charge for parts and labor on all covered

repairs

Product replacement if your covered product can’t be fixed

Discount of 10% from regular price of service and service-related

parts not covered by the agreement; also, 10% off regular price of

preventive maintenance check

Fast help by phone – phone support from a Sears technician on

products requiring in-home repair, plus convenient repair

scheduling

•

Purchase a Repair Protection Agreement now and protect yourself

from unexpected hassle and expense.

Once you purchase the Agreement, a simple phone call is all that it

takes for you to schedule service. You can call anytime day or night, or

schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That’s the

kind of professionalism you can count on to help prolong the life of

your new purchase for years to come. Purchase your Repair Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional

information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage door

openers, water heaters, and other major home items, in the U.S.A. call

1-800-4-MY-HOME®

Repair Protection Agreements

CARTON CONTENTS

Before installing this accessory, remove all parts from the carton.

Carton contents, including items included within the hardware pack,

are shown in Figures 1 and 2. Part numbers are shown in parentheses

and each item has been identified with a letter code, [X], for use when

following the assembly instructions. Reference to right or left side of

the mower is observed from the operating position.

Figure 4

Figure 3

Figure 1

WARNING

Before installing this accessory, shut the engine off and allow it to cool. Disconnect the spark plug wire from the spark plug. Refer to the

mower’s Operator’s Manual for complete safety instructions. Do not operate the mower without the entire grass bag in place. Turn the mower

off and disconnect the spark plug before emptying the grass bag.

ASSEMBLY AND OPERATION

Figure 2 - Contents of the hardware pack.

[F] - HH Cap Screw,

1/4-20 x 1.75” (Qty. 4)

(710-0136)

[A] - Grass bag (764-04052)

[B] - Chute

Assembly

(931-04239)

[C] - Rod Assembly (647-04110-0637)

[D] - Rod Hanger (747-04671)

[E] - Rod Bracket

(787-01569-0637)

[G] - Lock Cap Nut,

1/4-20 (Qty. 4)

(712-0442)

[H] - Washer (Qty. 8)

(736-0463)

[I] - Cable Tie (Qty. 1)

(726-0209)

INSTALL THE RIGHT SIDE BRACKET

Shut off engine and disconnect the spark plug wire.

Remove the Right Side Hardware

Remove the following from the right side of the upper handle,

Figure 3. The hardware removed can be discarded.

Two 1/4-20 screws

Two flat washers

Two 1/4-20 cap lock nuts

•

TOOLS REQUIRED

Two 7/16” wrenches or two adjustable wrenches, and one set of pliers.

Install the Right Bracket

Align holes in rod assembly [C] with holes in panel and secure

with the following items from the hardware pack, Figure 4:

Two 1/4-20 x 1.75” screws [F]

Four flat washers [H]

Two 1/4-20 cap lock nuts [G]

•

INSTALL THE LEFT SIDE BRACKET

Remove the Left Side Hardware

Remove the following from the left side of the upper handle,

Figure 5. The hardware removed can be discarded.

Two 1/4-20 screws

Two flat washers

Two 1/4-20 cap lock nuts

•

Figure 5

Install the Left Bracket

Align holes in rod bracket [E] with holes in panel while placing end

of rod assembly [C] through the bracket. Secure with the following

items from the hardware pack, Figure 6:

Two 1/4-20 x 1.75” screws [F]

Four flat washers [H]

Two 1/4-20 cap lock nuts [G]

•

Figure 6

ASSEMBLE THE GRASS BAG

Place grass bag [A] over chute assembly [B], Figure 7.

Use the cable tie [I] to secure bag to chute assembly by inserting

the cable tie into hole in bag and pulling through. Make sure cable

is positioned so it ties bag around indented groove (over flange)

of chute, Figure 7. Pull cable tight with pliers.

ASSEMBLY AND OPERATION

Figure 7

ATTACH THE ROD HANGER

Insert rod hanger [D] into the opening in the rod assembly [C],

Figure 8.

Slide the tabs on the grass bag over the bag hanger rod, Figure 8.

Figure 8

Tabs

WARNING

Before installing this accessory, shut the engine off and allow it to cool. Disconnect the spark plug wire from the spark plug. Refer to the

mower’s Operator’s Manual for complete safety instructions. Do not operate the mower without the entire grass bag in place. Turn the mower

off and disconnect the spark plug before emptying the grass bag.

The operation of any lawn mower can result in foreign objects being thrown into the eyes, which can damage your eyes severely. Always wear

safety glasses while operating the mower, or while performing any adjustments or repairs on it.

ATTACH THE GRASS BAG ASSEMBLY

Shut the engine off and disconnect spark plug. Lift the chute deflector on the deck back towards engine, Figure 9.

Place the bottom lip of the chute/grass bag assembly into the lip on the deck, Figure 9.

Place the tab of the chute/grass bag assembly into the bracket on the deck, Figure 9

Lift chute/grass bag to position hole in chute over stud on the deck. The bracket on the chute will hold the chute deflector into an upright

position, Figure 9

Push the latch over the bracket on the deck, Figure 9.

ASSEMBLY AND OPERATION

WARNING

Figure 9

USING THE GRASS BAG

Empty the bag when 3/4 full.

To remove the grass bag, lift discharge chute, lift chute/bag assembly from stud and remove assembly from opening in deck. After the grass

bag assembly has been removed from the mower’s deck, remove the grass bag assembly (along with the hanger rod) from the right side

support.

Unzip the bag and empty.

Zip the bag closed and reinstall entire assembly following “Attaching the Grass Bag Assembly” above. Check the grass bag frequently for

deterioration and wear. Replace worn bag with new bag.

NOTES

Declaración de garantía ....................................................6

Asamblea y Operación...................................................... 8

Número de servicio............................... Cubierta posterior

Felicitaciones por haber realizado una adquisición inteligente. El

producto Craftsman® que ha adquirido está diseñado y fabricado

para brindar muchos años de funcionamiento confiable. Pero como

todos los productos a veces puede requerir de reparaciones. Es en

ese momento cuando el disponer de un Acuerdo de protección para

reparaciones le puede ahorrar dinero y

problemas. El Acuerdo incluye:

Servicio experto prestado por nuestros 12.000 especialistas en

reparaciones profesionales

Servicio ilimitado sin cargo para las piezas y la mano de obra en

todas las reparaciones cubiertas

Reemplazo del producto si no es posible reparar el producto

cubierto

Descuento de 10% sobre el precio normal del servicio y de las

piezas relacionadas con el mismo que no estén cubiertas por el

acuerdo; además, 10% de descuento sobre el precio normal de la

verificación de mantenimiento preventivo

Ayuda rápida por teléfono – asistencia telefónica a cargo de un

técnico de Sears para los productos que requieren reparación

•

a domicilio, además de una conveniente programación de la

reparación

Adquiera ahora un acuerdo de protección para reparaciones y

protéjase de problemas y gastos inesperados.

Una vez adquirido el acuerdo, puede programar el servicio con

tan sólo realizar una llamada telefónica. Puede llamar en cualquier

momento del día o de la noche, o programar un servicio en línea.

Sears dispone de más de 12.000 especialistas en reparaciones

profesionales que tienen acceso a más de 4.5 millones de piezas

y accesorios de gran calidad. Éste es el tipo de profesionalismo en

el que puede confiar para que le ayude a prolongar la vida útil del

producto recientemente adquirido durante muchos años. ¡Adquiera

hoy su acuerdo de protección para reparaciones!

Se aplican determinadas limitaciones y exclusiones. Para obtener

precios e información adicional llame al 1-800-827-6655.

Servicio de instalación de Sears

Para instalación de artefactos domésticos, dispositivos de apertura de

portones de garage, calentadores de agua, y otros artículos del hogar

por profesionales de Sears, en los Estados Unidos llame al

1-800-4-MY-HOME®

Acuerdos de protección sobre reparaciones

DECLARACIÓN DE GARANTÍA

ÍNDICE

CONTENIDO DE LA CAJA

Antes de instalar este accesorio, saque todas las piezas de la caja. El

contenido de la caja, incluidas las piezas del paquete de elementos

de ferretería, se muestra en las Figuras 1 y 2. Los números de las

piezas aparecen entre paréntesis y cada elemento ha sido identificado

con un código de letra, [X], que debe usarse para seguir las instruc-

ciones de montaje. Las referencias a los lados derecho o izquierdo

de la cortadora de césped se hacen observando la máquina desde la

posición de operación.

Figura 4

Figura 3

Figura 1

ADVERTENCIA

Antes de instalar este accesorio, apague el motor y deje que se enfríe. Desconecte el cable de la bujía. Lea el Manual del Operador de la

cortadora de césped para conocer todas las instrucciones de seguridad. No opere la cortadora de césped si la bolsa de recolección no está

completamente en su lugar. Apáguela y desconecte la bujía antes de vaciar la bolsa de recolección.

MONTAJE Y FUNCIONAMIENTO

Figura 2 – Contenido del paquete de elementos de ferretería.

[A] - Bolsa recolectora (764-04052)

[B] - Conjunto

del canal

(631-04239)

[C] - Montaje de varillas (647-04110)

[D] - Varilla de suspensión (747-04671)

[E] - Ménsula de la

varilla (787-01569)

INSTALACIÓN DE LA MÉNSULA DERECHA

Apague el motor y desconecte el cable de la bujía.

Saque las piezas de ferretería del lado derecho

Saque los siguientes elementos del lado derecho de la barra de

control superior, Figura 3. Se puede desechar los elementos de

ferretería extraídos.

Dos tornillos 1/4-20, Dos tornillos 1/4-20, Dos arandelas planas

HERRAMIENTAS NECESARIAS

Dos llaves de 7/16” o dos llaves ajustables y un par de pinzas.

Instalación de la ménsula derecha

Se debe alinear los orificios del montaje de varillas [C] con los

del panel y sujetarlos con las siguientes piezas del paquete de

ferretería, Figura 4:

Dos tornillos 1/4-20 x 1.75” [F]

Cuatro arandelas planas [H]

Dos tuercas de seguridad 1/4-20 [G]

•

[F] - Tornillo

hexagonal, 1/4-20 x

1.75” (Cantidad 4)

(710-0136)

[G] - Tuerca de

seguridad, 1/4-20

(Cantidad 4)

(712-0442)

[H] - Arandela

(Cantidad 8) (736-0463)

[I] - Unión de cable (Can-

tidad 1) (726-0209)

INSTALACIÓN DE LA MÉNSULA IZQUIERDA

Saque las piezas de ferretería del lado izquierdo

Saque los siguientes elementos del lado izquierdo de la barra de

control superior, Figura 5. Se puede desechar los elementos de

ferretería extraídos.

Dos tornillos 1/4-20

Dos arandelas planas

Dos tuercas de seguridad 1/4-20

•

Figura 5

Instalación de la ménsula izquierda

Se debe alinear los orificios de la ménsula de la varilla [E] con los

del panel mientras se coloca el extremo del montaje de varillas

[C] a través de la ménsula. Asegúrelos con las siguientes piezas

del paquete de elementos de ferretería, Figura 6:

Dos tornillos 1/4-20 x 1.75” [F]

Cuatro arandelas planas [H]

Dos tuercas de seguridad 1/4-20 [G]

•

Figura 6

MONTAJE DE LA BOLSA DE RECOLECCIÓN

Coloque la bolsa de recolección [A] sobre el conjunto del canal

[B], Figura 7.

Use la unión de cable [I] para sujetar la bolsa al conjunto del

canal insertando la unión de cable en el orificio de la bolsa y

empujándola para que pase. Verifique que el cable esté en

posición de manera que sujete la bolsa alrededor de la ranura

dentada (sobre la brida) del canal, Figura 7. Ajuste bien tirante el

cable con las pinzas.

MONTAJE Y FUNCIONAMIENTO

Figura 7

INSTALACIÓN DE LA VARILLA DE SUSPEN-

SIÓN

Inserte la varilla de suspensión [D] en la abertura del montaje de

varillas [C], Figura 8.

2 Deslice las lengüetas de la bolsa de recolección sobre la varilla

de suspensión de la bolsa, Figura 8.

Figura 8

Tabs

ADVERTENCIA

Antes de instalar este accesorio, apague el motor y deje que se enfríe. Desconecte el cable de la bujía. Lea el Manual del Operador de la

cortadora de césped para conocer todas las instrucciones de seguridad. No opere la cortadora de césped si la bolsa de recolección no está

completamente en su lugar. Apague la cortadora de césped y desconecte la bujía antes de vaciar la bolsa de recolección.

Al operar una cortadora de césped puede ser que objetos extraños sean arrojados a los ojos, lo cual puede dañarlos gravemente. Utilice

siempre gafas de seguridad durante la operación de la cortadora de césped o mientras la ajusta o repara.

INSTALACIÓN DEL CONJUNTO DE LA BOLSA DE RECOLECCIÓN

Apague el motor y desconecte la bujía. Levante el deflector del canal de la plataforma para atrás hacia el motor, Figura 9.

Coloque el borde inferior del conjunto de la bolsa de recolección / canal dentro del borde de la plataforma, Figura 9.

Coloque la lengüeta del conjunto de la bolsa de recolección / canal dentro de la ménsula de la plataforma, Figura 9

Levante la bolsa de recolección / canal para ubicar el orificio del canal sobre el pasador de la plataforma. La ménsula del canal sostendrá el

deflector del canal en posición vertical, Figura 9

Pase el sujetador sobre la ménsula de la plataforma, Figura 9.

MONTAJE Y FUNCIONAMIENTO

ADVERTENCIA

Figura 9

USO DE LA BOLSA DE RECOLECCIÓN

Vacíe la bolsa cuando se llene 3/4 de la misma.

Para sacar la bolsa de recolección, levante el canal de descarga, levante el conjunto de la bolsa / canal del perno y saque el montaje de la

abertura de la plataforma. Después de sacar el conjunto de la bolsa de recolección de la plataforma de la cortadora de césped, saque dicho

conjunto (junto con la varilla de suspensión) del soporte derecho.

Abra el cierre de la bolsa y vacíela.

Cierre la bolsa y vuelva a instalar todo el conjunto siguiendo las instrucciones incluidas en “Instalación del conjunto de la bolsa de recolección”

que figura más arriba. Controle frecuentemente la bolsa de recolección para detectar si se deteriora o desgasta. Cambie la bolsa gastada por una

nueva.

Otros manuales para 33731

Tabla de contenidos

Idiomas:

Otros manuales de Cortacésped de Craftsman

Craftsman

Craftsman 917.28858 Manual de usuario

Craftsman

Craftsman 917.252590 Manual de usuario

Craftsman

Craftsman 917.289243 Manual de usuario

Craftsman

Craftsman 247.38821 Manual de usuario

Craftsman

Craftsman 917.275022 Manual de usuario

Craftsman

Craftsman 917.388461 Manual de usuario

Craftsman

Craftsman 247.20370 series Manual de usuario

Craftsman

Craftsman 917.389062 Manual de usuario

Craftsman

Craftsman 25334 Manual de usuario

Craftsman

Craftsman 917.25435 Manual de usuario

Craftsman

Craftsman 917.388610 Manual de usuario

Craftsman

Craftsman 247.204191 Manual de usuario

Craftsman

Craftsman 917.276041 Manual de usuario

Craftsman

Craftsman 917.28746 Manual de usuario

Craftsman

Craftsman 917.270921 Manual de usuario

Craftsman

Craftsman 917.370670 Manual de usuario

Craftsman

Craftsman 917.374112 Manual de usuario

Craftsman

Craftsman 917.27384 Manual de usuario

Craftsman

Craftsman 917.272454 Manual de usuario

Craftsman

Craftsman 917.28853 Manual de usuario

Craftsman

Craftsman 917.376390 Manual de usuario

Craftsman

Craftsman 917.277251 Manual de usuario

Craftsman

Craftsman 917.28745 Manual de usuario

Craftsman

Craftsman 917.270530 Manual de usuario

Manuales populares de Cortacésped de otras marcas

RHINO

RHINO 1958 Manual de usuario

Wolf Garten

Wolf Garten Compact plus 40 B Manual de usuario

Cub Cadet

Cub Cadet LTX 1045 Manual de usuario

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manual de usuario

Challenge

Challenge CH18V2 Instrucciones de operación

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manual de usuario

DEWEZE

DEWEZE ATM-725 Manual de operación

Weed Eater

Weed Eater 180083 Manual de usuario

Husqvarna

Husqvarna Poulan Pro PP185A42 Manual de usuario

Better Outdoor Products

Better Outdoor Products Quick Series Manual de usuario

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manual de funcionamiento

MTD

MTD 795, 792, 791, 790 Manual de usuario

Toro

Toro Groundsmaster 3505-D Manual de usuario

Dennis

Dennis FT 610 Manual de usuario

AIRFORCE

AIRFORCE F-15 Gen 3 Manual de usuario

MTD

MTD 126-220-000 Manual de usuario

Toro

Toro 74806 Manual de usuario

Stihl

Stihl RMA 443 PV Manual de usuario
