Conceptronic CUPS650 Manual de usuario

Multi Language Quick Guide

UPS

CUPS650 / CUPS850 / CUPS1200 / CUPS2200

English

Conceptronic UPS

1. Package contents

The following items are present in the package of the Conceptronic UPS:

•UPS

•Input power cable

•USB cable

•Resource CD

•Multi language quick installation guide

2. Specifications

Capacity: CUPS650 (650VA 360W), CUPS850 (850VA 500W)

CPS1200 (1000VA 600W), CUPS2200 (2000VA 1200W)

3. Product overview

CUPS650 / CUPS850

Symbol

LED color

Description/function

N/A

Tack switch for Turn-on/Turn-

off.

Green

Lit: Line mode

Dim: Abnormal input voltage

and frequency in standby

mode

Flashing: Standby mode

Yellow

Lit: Battery mode

Flashing: Battery Low

Red

Lit: System malfunction or

abnormal

CUPS1200 / CUPS2200 1. Line mode

2. Battery mode

3. AVR mode

4. Battery capacity

5. Load level

6. Measurement Target & Value

7. Fault

8. Tack switch for Turn-on/Turn-off

English

1. AC input outlet

2. Fuse

3. Output receptacles

4. USB port

5. Modem/LAN Internet Protection

6. Fan (CUPS1200/CUPS2200)

Turn ON/OFF the UPS

Turn on the UPS: Press the UPS On/OFF Switch for approx. 3 seconds, then the

Buzzer sounds twice, the UPS will be start-up.

Turn off the UPS: Press the UPS On/OFF Switch for approx. 3 seconds, then the

Buzzer sounds twice, the UPS will be shutdown.

4. Installation & usage

Inspection

Inspect the UPS upon receipt. Notify the carrier and dealer if there is

damage. The package is recyclable; save it for reuse or dispose of it

properly.

Placement

Install the UPS unit in any protected environment that provides adequate

airflow around the unit, and is free from excessive dust, corrosive fumes and

conductive contaminants. Do not operate your UPS in an environment where

the ambient temperature or humidity is high.

English

Connect the loads

First, connect the UPS with the AC Mains, then plug the loads into the

output connectors on the rear of the UPS. To use the UPS as a master

“On/Off” switch, make sure that all of the loads are switch “On”.

Caution: Do not connect a laser printer to the outlets. These UPS

outlets provide battery power and surge protection to the

equipment when utility voltage is outside acceptable limits.

Connect telephone / Network Surge protection

Connect a single line telephone or a 10 base-T / 100 base-T network

cable into the RJ-45 / RJ-11 telephone / network surge protection “IN”

jack on the back of the UPS. Connect from the “OUT” jack with

telephone cable or network cabling (not supplied) to a fax modem or

network port.

English

Software Installation on your PC

Connected by USB to a PC or notebook, the Software enables

communication between the UPS and the computer. The UPS software

monitors the status of the UPS, shuts down the system before the UPS is

exhausted and can remotely observe the UPS via the Network (enabling

users to manage their system more effectively). Upon AC failure or UPS

battery low, UPS takes all necessary actions without intervention from the

system administrator. In addition to automatic file saving and system shut-

down functions, it can also send warning messages via SMS, e-mail etc.

IMPORTANT NOTICE:

Plug the UPS into the wall outlet to charge the UPS for over 8 hours before

using the UPS.

Replacing The Battery:

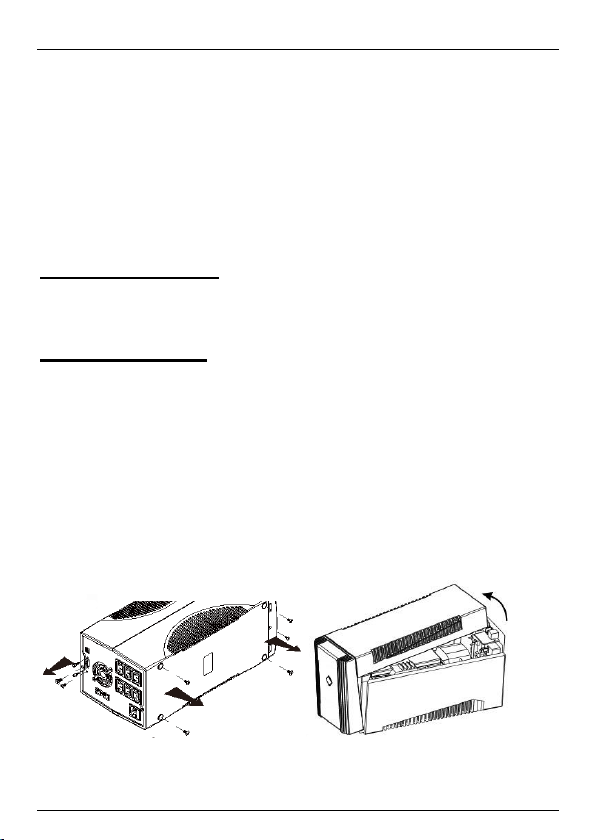

Use a cross-type screwdriver to remove screws on bottom shell and

screws on backplane.

Take off the top cover

Loosen the black wire from the negative (-) terminal and red wire from

the positive (+) terminal.

Connect the battery leads to the new battery.

Note: Small sparks at the battery connectors are normal during

connection.

Fasten the screws mentioned in the first step.

Dispose of the old battery properly at an appropriate recycling facility.

English

Caution:

To prevent the risk of fire or electric shock, install in a temperature and

humidity controlled indoor area, free of conductive contaminants.

Risk of electric shock, do not remove the cover. No user serviceable parts.

Refer servicing to qualified service personnel.

Risk of electric shock, hazardous live parts inside this UPS can be

energized from the battery supply even when the input AC power is

disconnected.

Risk of electric shock, Battery Circuit is not isolated from AC input,

hazardous voltage may exist between battery terminals and ground. Test

before touching.

Note:This manual contains important safety instructions. Please follow

all instructions carefully during installation. Read this manual

thoroughly before attempting to unpack, install or operate.

Note:The UPS is designed to be for use with computer loads only.

Enjoy the use of your Conceptronic UPS!

Deutsch

Conceptronic UPS

1. Packungsinhalt

Folgende Teile befinden sich in der Verpackung von Conceptronic UPS:

•UPS

•Input power cable

•USB cable

•Resource CD

•Multi language quick installation guide

2. Technische Daten

Kapazität : CUPS650 (650VA 360W), CUPS850 (850VA 500W)

CPS1200 (1000VA 600W), CUPS2200 (2000VA 1200W)

3. Gerätekomponenten

CUPS650 / CUPS850

Symbol

LED-

Farbe

Beschreibung/Funktion

N/A

Schalter zum Ein-

/Ausschalten.

Grün

Leuchtet: Netzmodus

Dunkel: Ungewöhnliche

Eingangsspannung und

Frequenz im

Bereitschaftsmodus

Blinkt: Bereitschaftsmodus

Gelb

Leuchtet: Akkumodus

Blinkt: Akkustand gering

Rot

Leuchtet: System gestört oder

ungewöhnlich

CUPS1200 / CUPS2200 1. Netzmodus

2. Akkumodus

3. AVR-Modus

4. Akkukapazität

5. Ladestand

6. Messziel und -wert

7. Fehler

8. Schalter zum Ein-/Ausschalten

Deutsch

1. Wechselspannungseingang

2. Sicherung

3. Ausgänge

4. USB-Port

5. Modem/LAN-Internetschutz

6. Lüfter (CUPS1200/CUPS2200)

USV ein-/ausschalten

USV einschalten: Halten Sie den Ein-/Ausschalter der USV etwa 3 Sekunden lang

gedrückt. Daraufhin werden zwei Signaltöne ausgegeben und die USV startet.

USV ausschalten: Halten Sie den Ein-/Ausschalter der USV etwa 3 Sekunden lang

gedrückt. Daraufhin werden zwei Signaltöne ausgegeben und die USV schaltet

sich aus.

4. Installation & Verwendung

Prüfung

Prüfen Sie die USV bei Erhalt. Benachrichtigen Sie Spediteur und

Händler, falls etwas beschädigt sein sollte. Die Verpackung ist

recycelbar; zur Wiederverwendung aufbewahren oder

ordnungsgemäß entsorgen.

Aufstellung

Installieren Sie die USV in einer beliebigen geschützten Umgebung, die

angemessene Luftzirkulation rund um das Gerät bietet, frei von

übermäßigem Staub, korrosiven Dämpfen und leitenden

Verunreinigungen ist. Nutzen Sie ihre USV nicht in einer Umgebung, in

der die Umgebungstemperatur oder Feuchtigkeit hoch ist.

Deutsch

Lasten anschließen

Verbinden Sie die USV zunächst mit der Netzstromversorgung,

schließen Sie dann die Lasten an den Ausgängen an der Rückseite

der USV an. Stellen Sie zur Nutzung der USV als Master-„On/Off

(Ein/Aus)“-Schalter sicher, dass alle Lasten auf „On (Ein)“ eingestellt

sind.

Achtung: Schließen Sie keinen Laserdrucker an die Ausgänge an.

Diese USV-Ausgänge versorgen Geräte mit

Batterieleistung und schützen sie vor Überspannung,

wenn sich die Versorgungsspannung außerhalb

akzeptabler Grenzwerte befindet.

Telefon/Netzwerk-Ü berspannungsschutz verbinden

Verbinden Sie ein einzelnes Telefon- oder 10Base-T/100Base-T-

Netzwerkkabel mit dem RJ-45/RJ-11-Telefon-

/Netzwerküberspannungsschutzeingang an der Rückseite der USV.

Verbinden Sie den Ausgang über ein Telefonkabel oder

Netzwerkkabel (nicht mitgeliefert) mit einem Faxmodem oder

Netzwerkport.

Deutsch

Softwareinstallation auf Ihrem PC

Wenn das Gerät per USB mit einem PC oder Notebook verbunden ist,

ermöglicht die Software eine Kommunikation zwischen USV und

Computer. Die USV-Software überwacht den USV-Status, schaltet das

System ab, bevor die USV erschöpft ist, und kann die USV extern über

das Netzwerk beobachten (ermöglicht Nutzern die effektivere Verwaltung

ihres Systems). Bei einem Stromversorgungsfehler oder erschöpftem

USV-Akku, führt die USV alle notwendigen Schritte durch, ohne dass ein

Eingreifen durch den Systemadministrator erforderlich ist. Zusätzlich zur

automatischen Dateispeicherung und Systemabschaltung kann sie

außerdem Warnmeldungen per SMS, E-Mail etc. versenden.

Wichtiger Hinweis:

Schließen Sie die USV vor der Benutzung an eine Steckdose an und

laden sie mehr als 8 Stunden auf.

Batterie ersetzen:

Entfernen Sie Schrauben an Unterseite und Rückblende mit einem

Kreuzschraubendreher.

Ziehen Sie die Batterie vorsichtig aus der USV.

Lösen Sie den schwarzen Draht vom Minuspol (-) und den roten

Draht vom Pluspol (+).

Verbinden Sie die Batteriedrähte mit der neuen Batterie.

Hinweis: Kleine Funken beim Verbinden der Batterieanschlüsse sind

normal.

Ziehen Sie die im ersten Schritt erwähnten Schrauben fest.

Entsorgen Sie die alte Batterie ordnungsgemäß bei einer geeigneten

Recyclingstelle.
