Conceptronic CLLSPK21 Instrucciones de funcionamiento originales
NEDERLANDS
1
Conceptronic CLLSPK21
Snelstart Handleiding
Gefeliciteerd met de aankoop van uw
Conceptronic Multimedia Speaker Systeem 2.1
De meegeleverde Hardware Installatie handleiding geeft u een stap voor stap uitleg hoe u
het Multimedia Speaker Systeem 2.1 kunt aansluiten.
Ingeval van problemen adviseren wij u onze support-site te bezoeken (ga naar:
www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde
vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.
Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan
Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic
website: www.conceptronic.net.
NEDERLANDS
2
1. Inhoud van de verpakking
•1x Subwoofer Luidspreker
•2x Satelliet Luidsprekers
•1x Gebruikers handleiding
•1x Audio kabel (2 RCA to 3,5” stereo kabel)
•1x mini jack naar mini jack kabel
2. Gebruik
Dit multimedia luidspreker systeem kan gebruikt worden in samenhang met een:
-Computer;
-Walkman / MP3-Player;
-Radio;
-TV, DVD, CD-Player etc.
3. Kenmerken
De Conceptronic Multimedia Luidspreker set heeft een subwoofer met 2 satelliet
luidsprekers welke magnetisch afgeschermd zijn en een actief gescheiden circuit heeft
voor de frequenties.
4. Technische Specificaties
Luidspreker: 1.5 inch + 1.5 inch stereo luidspreker
Subwoofer: 5”
Frequentie bereik: 60Hz – 120Hz (Subwoofer); 30 watt
120Hz – 20Khz (Satelliet) 2x 10 watt
Controle Paneel: Power / Volume / Line-In
Satelliet speaker grootte: 45mm(W) * 200mm(H) * 35mm(D)
Subwoofer: 162mm(W) * 237mm(H) * 230(D)
NEDERLANDS
3
5. Let op!
1. De luidsprekers moeten op een vaste & stevige plek neergezet worden.
2. Trek niet aan de kabels wanneer deze afgekoppeld worden. Om de kabels af te
koppelen, trek dan aan de connector.
3. Open de behuizing niet. Dit kan een elektrische schok of ander incident
veroorzaken.
4. Zet de volume schakelaar uit of beperk deze tot het minimum voordat de
stroomschakelaar omgezet wordt. U kunt het volume nadat de spanning op het
apparaat staat wijzigen.
5. Voorkom blootstelling aan direct zonlicht en zet de luidsprekers niet op een hete
plek.
6. Als u de luidsprekers te lang met een extreem harde volume beluistert dan kan dit
uw gehoor beschadigen.
Let op:
De satelliet luidsprekers zijn uitgerust met een geïntegreerde rotatiebal. U kunt
de luidspreker in de door u gewenste positie zetten. Wanneer de elasticiteit
minder wordt (de rotatiebal komt losser te zitten) dan kunt u de schroeven aan de
onderkant weer steviger vast schroeven.
Tip:
Voor het verkrijgen van de beste geluidskwaliteit dient u de subwoofer op de
grond te plaatsen.
NEDERLANDS
4
6. Installatie en gebruik
A. Haal de Subwoofer en Satelliet luidsprekers uit de doos.

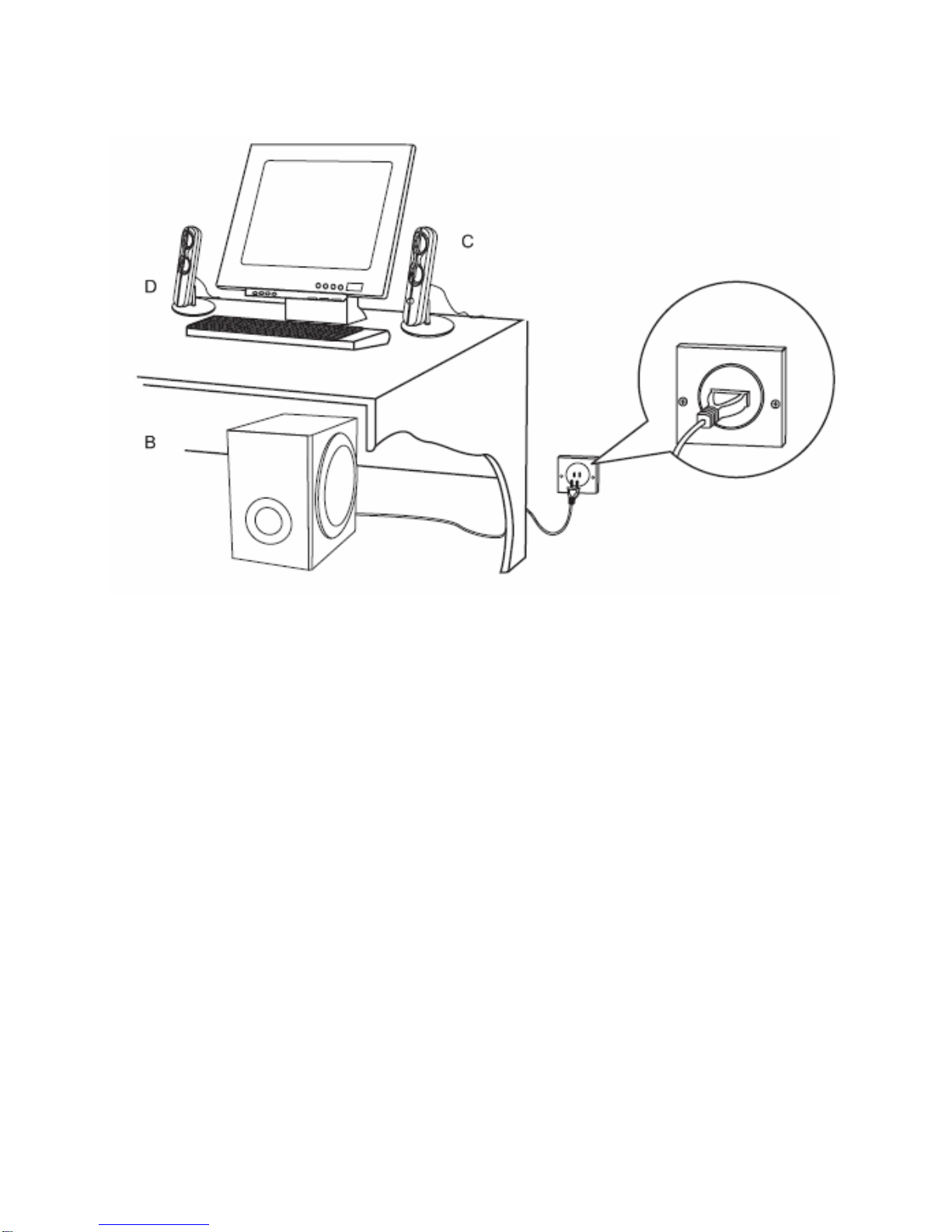

B. Zet de speakers neer zoals bijvoorbeeld getoond in het bovenstaande beeld.
C. De luidspreker met de aan/uit Volume kop is de RECHTER luidspreker.
D. De luidspreker zonder een knop is de LINKER luidspreker.
E. Verbind de satelliet luidsprekers aan de subwoofer.
F. Verbind de RCA plug van de LINKER speaker aan de linker output van de subwoofer
(opdruk met L-SPK). De connectoren kunt u aan de achterzijde van de subwoofer
vinden.
G. Verbind de 9 PIN's aansluiting van de RECHTER luidspreker aan de 9 PIN aansluiting
van de subwoofer (opdruk met Control-OUT).
NEDERLANDS
5
H. Verbind de luidspreker systeem aan een audio bron:
a. Verbind de MINI-JACK van aan de audio uitgang van een audio apparaat.
(Computer, walkman, MP3 Player, DVD speler, etc.)
b. Verbind de andere kant van de kabel in de audio ingang van de subwoofer.
(opdruk met R-INPUT) Verbind de witte RCA plug aan de witte input connector
en de rode RCA plug aan de rode input
I. Zet het volume uit of tot een minimale instelling.
J. Stop de stroomkabel in een stopcontact.
K. Schakel de audio bron waaraan de luidspreker systeem is verbonden aan.
L. Schakel de stroom in door de stroomschakelaar in te schakelen. Deze schakelaar
vindt u aan de achterkant van de subwoofer. Draai de volumeknop open en de LED
aan de voorkant zal oplichten.
M. Zet het volume op uw eigen voorkeur. U kunt de BAS instelling wijzigen aan de
achterkant van de subwoofer om het geluidsniveau aan te passen.
NEDERLANDS
6
Let op:
Op de rechter luidspreker bevind zich ook een Line-In ingang, deze dient ervoor
om een andere audio bron aan te sluiten. Het systeem zal automatisch
omschakelen naar deze audiobron wanneer deze Line-In ingang gebruikt wordt.
Deze flexibele oplossing maakt het mogelijk om bijvoorbeeld een MP3 speler
makkelijk aan te sluiten.
ENGLISH
7
Conceptronic CLLSPK21
Quick installation
Congratulations on the purchase of your
Conceptronic Multimedia Speaker System 2.1
The enclosed Hardware Installation Guide gives you a step-by-step explanation of how to
install the Multimedia Speaker System 2.1
When problems occur, we advise you to go to our support-site (go to www.conceptronic.net
and click ‘Support’. Here you will find the Frequently Asked Questions Database.
When you have other questions about your product and you cannot find it at our website,
For more information about Conceptronic products, please visit the Conceptronic Web Site:
www.conceptronic.net
ENGLISH
8
1. Package Content
•1x Subwoofer Speaker
•2x Satellite Speaker
•User’s Manual
•1x Audio Cable (2 RCA to 3,5” stereo cable)
•1x mini jack to mini jack cable
2. Usage
This multimedia speaker system can be used together with a,
-Computer;
-Walkman / MP3-Player;
-Radio;
-TV, DVD, CD-Player etc.
3. Features
The Conceptronic Multimedia Speaker set has a Subwoofer speaker with 2 satellite
speakers what are magnetically shielded and have an active separated circuit for the
frequencies.
4. Technical Specification
Speaker: 1.5 inch + 1.5 inch stereo speaker
Subwoofer: 5”
Frequency Response: 60Hz – 120Hz (Subwoofer); 30 watt
120Hz – 20Khz (Satellite) 2x 10 watt
Control Panel: Power / Volume / Line-In
Size Satellite: 45mm(W) * 200mm(H) * 35mm(D)
Subwoofer: 162mm(W) * 237mm(H) * 230(D)
ENGLISH
9
5. Precautions
1. The loudspeakers should be placed on a flat and solid surface
2. Do not pull the electric cord to unplug the connectors. You should hold the
connector to unplug it.
3. Do not open the housing to avoid electric shock or other accidents
4. turn the volume knob to the minimum position before turning on the power. You
can adjust the volume after turning the power on.
5. Avoid direct sunlight and keep the speakers from a source what can become heat.
6. Do not use the loudspeaker system for long hours under maximum volume. This can
damage your ears.
Note:
The satellite speakers are provided with an integrated rotation ball to make the
aiming of the music more flexible. When the elasticity is getting less, please
fasten the screws on the bottom of the satellite speaker.
Tip:
To get the best sound quality out of the speaker set, please put the subwoofer on
the ground.
ENGLISH
10
6. Installation and operation guide
A. Unpack the Subwoofer and Satellite speakers.
B. Position the speakers as shown in the image or similar.
C. The Speaker with the knob on it is: Speaker RIGHT.
D. The Speaker without the knob is: Speaker LEFT.
E. Connect the satellite speakers to the subwoofer
F. Connect the RCA connector on the left speaker to the left output (printed as L-
SPK) at the back of the subwoofer.
G. Connect the RCA connector on the right speaker to the right 9 pin Jack (printed as
Control-OUT) at the back of the subwoofer.
