Concept2 OPK5060bc Manual de usuario

OPK5060bc

Odsavač par komínový

Odsávač pár komínový

Okap kuchenny kominowy

Brīvstāvošais tvaika nosūcējs

Chimney fume hood

OPK5060bc

ENLVPLSKCZ

2OPK5060bc

OPK5060bc

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni

po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní

osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

TECHNICKÉ PARAMETRY

Napětí 220–240 V ~ 50 Hz

Celkový příkon 68 W

Příkon motoru 65 W

Provedení Komínový

Montáž Na stěnu

Výška 332 mm + 400-780 mm

Šířka 590 mm

Hloubka 344 mm

Průměr výstupního pružného potrubí 150 mm

Počet stupňů výkonu odsávaného vzduchu 3

Kapacita odsávaného vzduchu 300 m3/h

Počet tukových ﬁltrů 1

Potřebný počet uhlíkových ﬁltrů pro recirkulaci 2

Režim Odvětrávání/recirkulace

Osvětlení 2 x 1.5 W

Hmotnost 10 kg

Hlučnost odvětrávání/recirkulace ≤58 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího

upozornění.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Demontáž

Řešení potíží

Servis

Ochrana životního prostředí

4OPK5060bc

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo

bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly

seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho

rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

OPK5060bc

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ﬂambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum

nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití

nádob s menším průměrem, než který je doporučen, by mohl plamen začít

hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ﬁltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ﬁltrech

nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž

jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

6OPK5060bc

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvaliﬁkovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako

záruční.

OPK5060bc

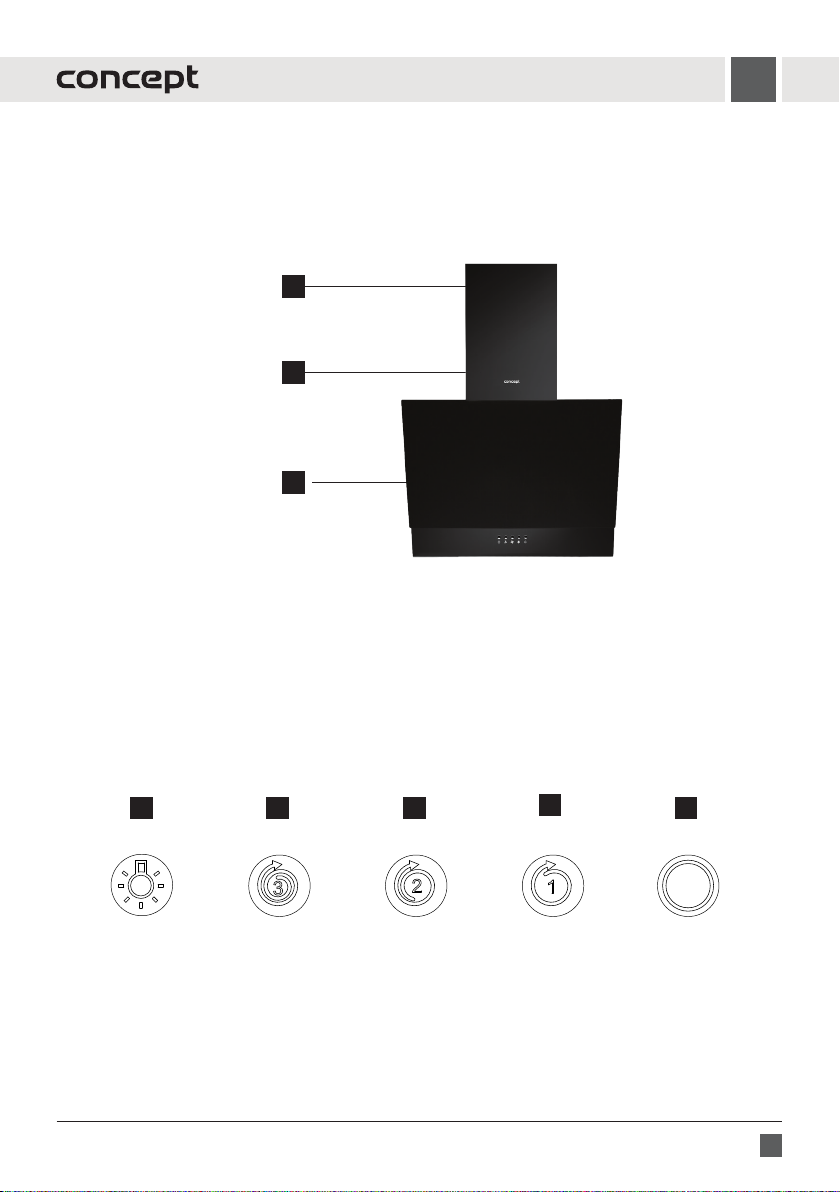

POPIS VÝROBKU

1Horní komínový kryt

2Dolní komínový kryt

3Tělo spotřebiče

POPIS OVLÁDACÍHO PANELU

1Tlačítko zapnutí/vypnutí spotřebiče

2Tlačítko 1. výkonového stupně

3Tlačítko 2. výkonového stupně

4Tlačítko 3. výkonového stupně

5Tlačítko zapnutí/vypnutí osvětlení

345

8OPK5060bc

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud

je ve spotřebiči instalovaný uhlíkový ﬁltr, vyjměte jej (viz kapitola Čištění a údržba).

1. Stisknutím tlačítka (1), (2) nebo (3) zapnete spotřebič na požadovaný výkonový stupeň.

2. Stisknutím tlačítka (5) zapínáte a vypínáte osvětlení spotřebiče.

3. Pro vypnutí spotřebiče stiskněte tlačítko (1).

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto případě

je odsávaný vzduch ﬁltrován přes kovové tukové ﬁltry a přes uhlíkový ﬁltr. Aktivní uhlík v tomto ﬁltru pohlcuje

pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. Při

použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový ﬁltr (viz kapitola Čištění a údržba).

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového ﬁltru) může dojít k poklesu výkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické

zásuvky spotřebiče.

2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do

sucha.

3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít

kpoškrábání povrchu.

4. K čištění spotřebiče nepoužívejte parní čistič!

5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech

spotřebiče.

Čištění a výměna ﬁltrů

Kovové tukové ﬁltry

Při běžném používání spotřebiče by kovové tukové ﬁltry měly být

zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení

nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových

ﬁltrů!

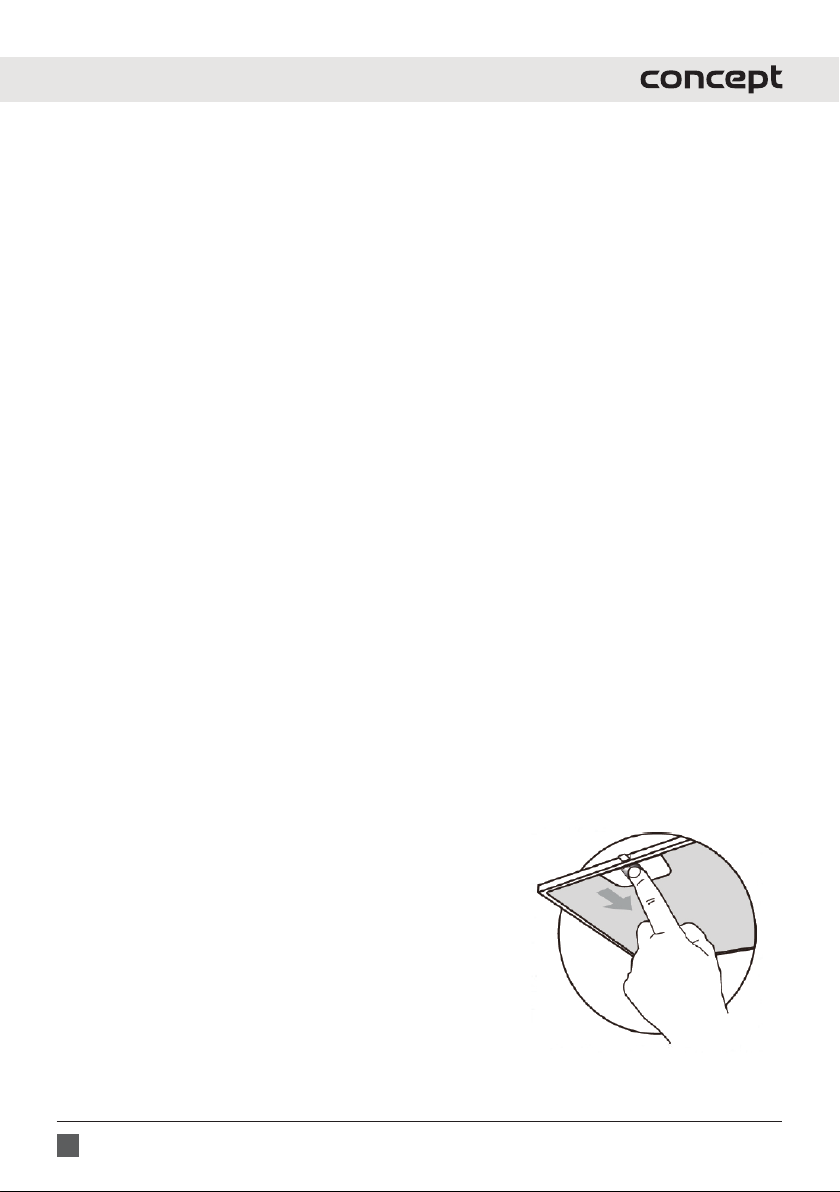

1. Vyjměte kovové ﬁltry dle Obr. 1.

2. Kovové ﬁltry doporučujeme nechat odmočit v teplé vodě s

přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout

čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na

nádobí s programem nižším než 60 °C. V tomto případě je nutné

vyvarovat se použití agresivních mycích prostředků, díky kterým

mohou hliníkové ﬁltry pod vlivem chemické reakce černat.

3. Oschnuté ﬁltry nasaďte zpět. Obr. 1

OPK5060bc

Uhlíkový ﬁltr (nutno dokoupit)

Tento ﬁltr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční

funkci. Tento ﬁltr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový ﬁltr vyměněn každé 2-3 měsíce. V případě častějšího smažení

nebo fritování tento interval zkraťte.

1. Vyjměte kovové ﬁltry dle Obr. 1.

2. Uhlíkové ﬁltry jsou umístěny na obou stranách motoru. Otáčejte ﬁltry do doby, dokud nedojde k jejich zajištění (viz

Obr. 2).

3. Při výměně uhlíkového ﬁltru postupujte opačným způsobem.

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického

napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné

instalace.

• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního

nářadí.

• Spotřebič instalujte minimálně 650 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 650 mm

nad plynové sporáky, nebo plynové varné desky.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která

slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Ohyb ventilační trubky by měl být ≥120°.

• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.

• Používejte pouze zásuvky elektrického napětí s uzemněním.

• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.

Obr. 2

Otevřeno

ZavřenoOtevřeno

Zavřeno

10 OPK5060bc

• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvaliﬁkovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena s ochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného

spojení.

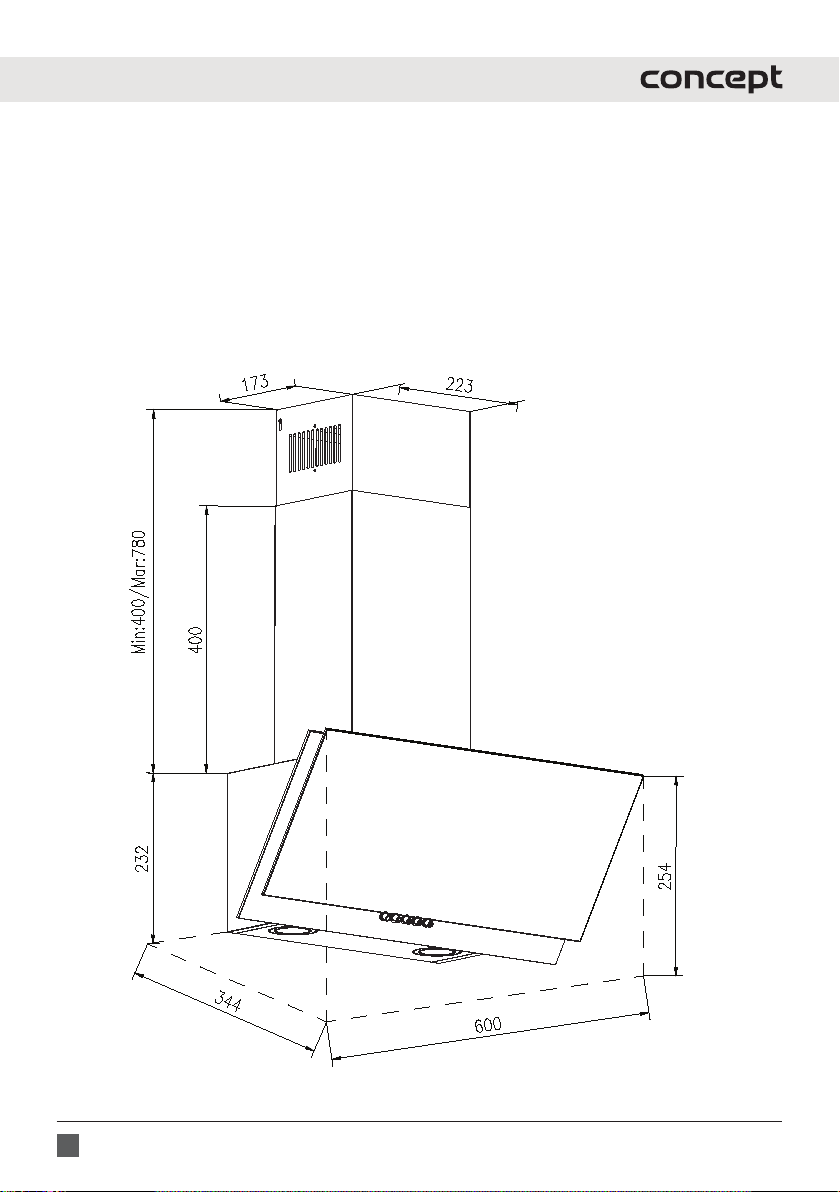

Rozměry spotřebiče

Tabla de contenidos

Idiomas:

Otros manuales de Campana de ventilación de Concept2

Concept2

Concept2 OPI3060 Manual de usuario

Concept2

Concept2 OPK 4560 Manual de usuario

Concept2

Concept2 OPP1260bc Manual de usuario

Concept2

Concept2 OPP2060wh Manual de usuario

Concept2

Concept2 OPK 4660 Manual de usuario

Concept2

Concept2 OPP1060 Manual de usuario

Concept2

Concept2 OPI5060bc Manual de usuario

Concept2

Concept2 OPK3360 Manual de usuario

Concept2

Concept2 OPI3075 Manual de usuario

Concept2

Concept2 OPK 3260 Manual de usuario

Concept2

Concept2 OPO 5342N Manual de usuario

Concept2

Concept2 OPK5490bc Manual de usuario

Concept2

Concept2 OPV3890 Manual de usuario

Concept2

Concept2 OPK2760ss Manual de usuario

Concept2

Concept2 OPP1260ss Manual de usuario

Concept2

Concept2 OPK4590bc Manual de usuario

Concept2

Concept2 OPK 5760N Manual de usuario

Concept2

Concept2 OPP 2050 Manual de usuario

Concept2

Concept2 OPI3060bc Manual de usuario

Concept2

Concept2 OPK 4690 Manual de usuario

Concept2

Concept2 OPV3860ds Manual de usuario

Concept2

Concept2 OPK2660 Manual de usuario

Concept2

Concept2 OPP2060 Manual de usuario

Concept2

Concept2 OPK 4190 Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

FALMEC

FALMEC FFRIA24W5FS Manual de usuario

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario
