Coltri Compressors MCH-6 Series Manual de usuario
MA-MCH6-0014
MCH-6
Compressore ad alta pressione per aria respirabile e gas tecnici
High pressure compressors for pure breathing air and technical gases
Manuale montaggio automatismi:
Assembly manual of automatic controls:
PRESSOSTATO PER LO SPEGNIMENTO
AUTOMATICO
AUTOMATIC SHUT-OFF SWITCH
SCARICO CONDENSA AUTOMATICO
AUTOMATIC CONDENSATE DISCHARGE
CONTAORE DI FUNZIONAMENTO
WORKING HOUR METER
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH pag. 3di 28
MA-MCH6-0014
PRECAUZIONE DI SICUREZZA:
Qualsiasi intervento di manomissione al compressore e/o a componenti (incluso l’utilizzo
di ricambi non originali) non autorizzato da AEROTECNICA COLTRI S.p.A. solleva la ditta
costruttrice da qualsiasi responsabilità civile o penale.
TUTTI GLI INTERVENTI DEVONO ESSERE ESEGUITI A COMPRESSORE FERMO, CON LE
ALIMENTAZIONI DISCONNESSE E CON IL CIRCUITO DI POMPAGGIO DEPRESSURIZZATO.
OGNI FONTE DI ENERGIA DEVE ESSERE DISSIPATA.
OPERARE IN COMPLETA SICUREZZA ED UTILIZZANDO GLI STRUMENTI, L’ABBIGLIAMENTO,
I GUANTI E QUALUNQUE ALTRO ACCORGIMENTO CHE PERMETTA, ALL’OPERATORE, DI
OPERARE ALL’INTERNO DELLE NORMATIVE DI SICUREZZA.
SAFETY PRECAUTIONS:
Any tampering with the compressor and/or the components (including the use of non
original spare parts) which is not authorized by AEROTECNICA COLTRI S.p.A. releases the
manufacturing company from any civil or criminal liability.
ALL WORK MUST ONLY BE PERFORMED WHEN THE COMPRESSOR IS OFF, ALL POWER
DISCONNECTED AND THE UNIT DEPRESSURIZED.
ALL POWER SOURCE MUST BE OFF. WORK SAFELY WITH TOOLS, CLOTHING AND GLOVES
AND WITH ANY OTHER PROTECTIVE EQUIPMENT WHICH HELPS PUT THE OPERATOR IN
COMPLIANCE WITH SAFETY STANDARDS.
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO
AUTOMATIC SHUT-OFF SWITCH 4
SCARICO CONDENSA AUTOMATICO
AUTOMATIC CONDENSATE DISCHARGE 12
CONTAORE DI FUNZIONAMENTO
WORKING HOUR METER 24
pag. 4di 28 PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH
MA-MCH6-0014
1
Kit Pressostato per lo spegnimento automatico
Automatic shut-off switch kit
227mm
Svitare il tappo superiore
Unscrew the upper cap
3
Togliere il tappo superiore
Remove the upper cap
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO
AUTOMATIC SHUT-OFF SWITCH
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH pag. 5di 28
MA-MCH6-0014
4
Mettere il tappo superiore forato
Place the perforated upper cap
527mm
Avvitare il tappo superiore forato
Screw the perforated upper cap
6Loktite
243
Applicare Loktite 243 sul filetto del pressostato
Apply Loktite 234 on the pressure switch threads
7
Mettere il pressostato sul tappo superiore forato
Place the pressure switch on the perforated upper cap
817mm
Avvitare il pressostato sul tappo superiore forato
Screw the pressure switch on the perforated upper cap
9
Smontare il connettore
Disassemble the connector
pag. 6di 28 PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH
MA-MCH6-0014
12
Fissare i fili ai contatti
Connect the wire to the contact part
13
Montare il connettore
Assemble the connector
14 15
Togliere le 4 viti di fissaggio
Remove the 4 fixing screws
10
Preparare i fili elettrici per il collegamento
Prepare the electrical wires for the connection
11
Posizionare i fili sui contatti
Position the wire to the contact part
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH pag. 7di 28
MA-MCH6-0014
18
Togliere il fermo condensatori e le spugne superiori
Remove the condensers lock and the upper pads
19
Spostare i condensatori e togliere le spugne inferiori
Move the condensers lock and remove the lower pads
20 Ø16
mm
Con un trapano realizzare un foro da Ø16 mm
Use a drill to make a hole Ø16 mm
21
Posizionare il passacavo
Place the cable bushing
16
Togliere il coperchio
Remove the cover
17
Togliere le 2 viti di fissaggio del fermo condensatori
Remove the 2 fixing screws condensers lock
pag. 8di 28 PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH
MA-MCH6-0014
24
Preparare i fili elettrici per il collegamento
Prepare the electrical wires for the connection
25
Togliere una delle viti di fissaggio della scatola elettrica
Remove one electrical boards fixing screw
26
Attorcigliare il filo di massa alla vite
Twist the grounded wire in to the screw
27
Mettere la vite di fissaggio della scatola elettrica
Place the electrical boards fixing screw
22
Passare il filo nel passacavo
Pass the cable in the cable bushing
23
Preparare il filo elettrico
Prepare the electrical wire
PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH pag. 9di 28
MA-MCH6-0014

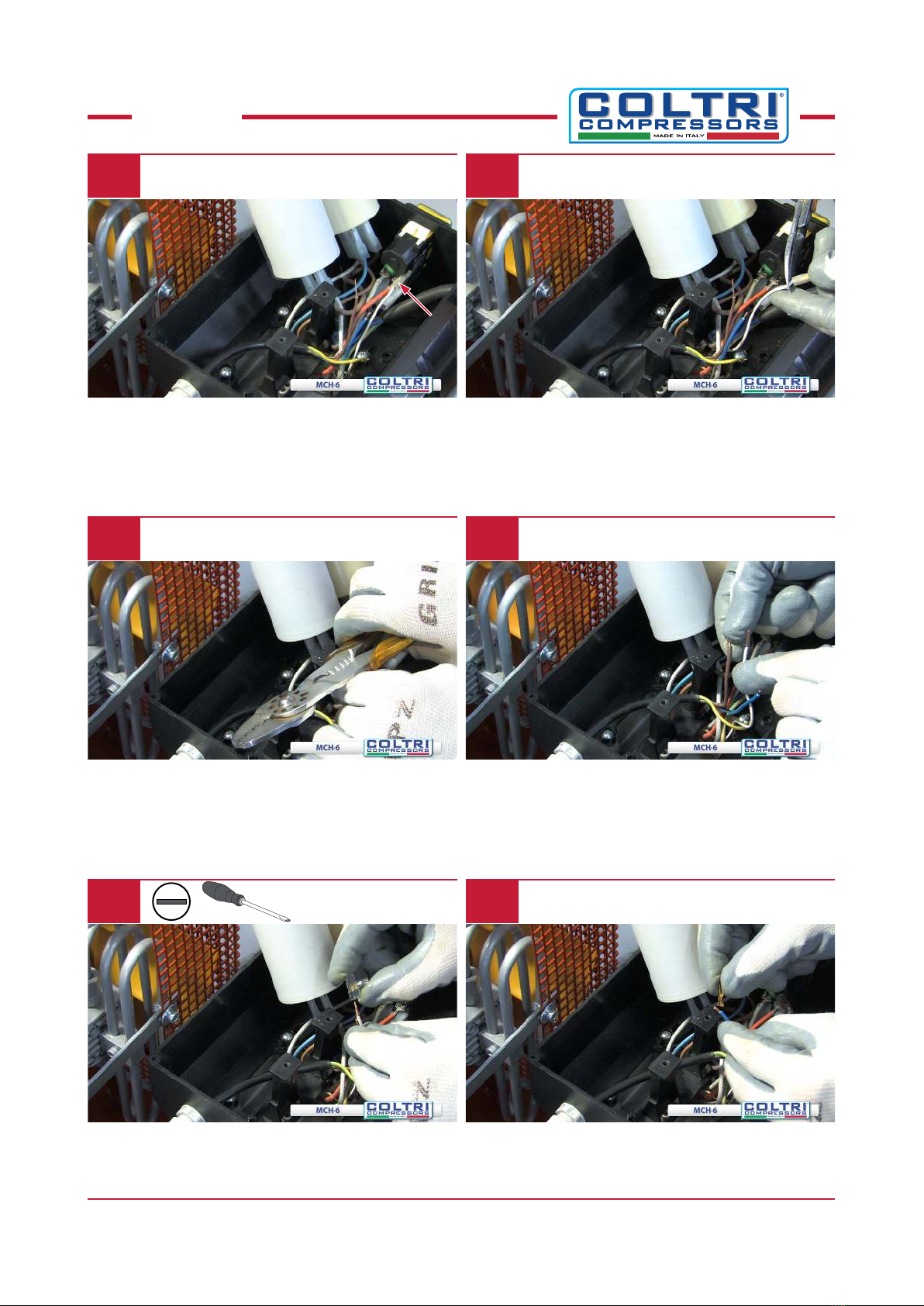

30
Preparare il filo bianco relè
Prepare the electrical wires for the connection
31
Unire il filo bianco con quello marrone
Join the white wire with the brown
32
Mettere un morsetto sui fili marrone e bianco e fissarli
Place a clamp in the brown and withe wire and fixing
33
Mettere un connettore Faston F sul filo blu
Place the Faston F crimp connector in the blue wire
28
Staccare il filo bianco relè
Disconnect the white relay wire
29
Tagliare il filo bianco relè
Cut the white relay wire
pag. 10 di 28 PRESSOSTATO PER LO SPEGNIMENTO AUTOMATICO - AUTOMATIC SHUT-OFF SWITCH
MA-MCH6-0014
36
Schema di collegamento
Connection Diagram
37
Mettere le spugne inferiori e riposizionare i condensatori nella
propria sede
Place the lower pads and place the condensers back in their
original location
38
Mettere il fermo condensatori e le spugne superiori
Place the condensers lock and the upper pads
39
Mettere le 2 viti di fissaggio del fermo condensatori
Place the 2 fixing screws condensers lock
34
Collegare, con crimpatrice, il filo blu con un connettore Faston F
Connect the blue wire to a Faston F crimp connector with a crim-
ping tool
35
Posizionare il connettore del filo blu sulla sede dell’interruttore
Place the blue wire connector on the pin switch
