Colorful B365M-HD PRO V21 Manual de usuario

战斧 B365M-HD PRO V21

BATTLE-AX B365M-HD PRO V21

第一章简介.............................................................................................................1

1-1 主板特色........................................................................................................1

1-2 主板规格.......................................................................................................1

1-3 主板布局图.................................................................................................. 3

第二章硬件安装....................................................................................................4

2-1 基本硬件安装..............................................................................................4

2-2 跳线设置......................................................................................................7

2-3 连接器和引脚连接头................................................................................. 7

2-4 背板接口介绍............................................................................................12

第三章驱动程序安装说明..................................................................................1３

第四章 BIOS 设置..................................................................................................14

4-1 进入 BIOS 主界面.......................................................................................14

4-2 BIOS 主界面............................................................................................... 16

4-3 系统信息（Main）................................................................................... 17

4-4 高级 BIOS 设置（Advanced）.................................................................18

4-5 芯片组设置（Chipset）......................................................................... 22

4-6安全设置（Security）.............................................................................2３

4-7启动设置（Boot）....................................................................................2４

4-８超频设置（C.Oclock）............................................................................2５

4-9 退出设置（Save & Exit）.........................................................................26

Chapter 5 English Introduction..............................................................................27

5-1 Introduction.................................................................................................27

5-2 Hardware Installation...............................................................................29

5-3BIOSSetting................................................................................................４３

战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21

根据中华人民共和国信息产业部发布的《电子信息产品污染控

制管理办法》所展开的 SJ/T11364-2006 标准要求, 本产品污染控制标识

以及有毒有害物质或元素标识说明如下：

产品有毒有害物质或元素标识：

产品中有毒有害物质或元素的名称及含量

部件名称有毒有害物质或元素

铅(Pb) 汞(Hg) 镉(Cd) 六价铬

(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

PCB板 ×○○○○ ○

结构件 ○ ○ ○ ○ ○ ○

芯片 ○○○○○ ○

连接器 ○ ○ ○ ○ ○ ○

被动电子元器件 ○ ○ ○ ○ ○ ○

焊接金属 ○ ○ ○ ○ ○ ○

线材 ×○○○○ ○

助焊剂,散热膏,

标签以及其他耗

材

○○○○○ ○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定

的限量要求以下。

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006

标准规定的限量要求。

备注：×位置的铅的含量超出 ST/T11363-2006 标准规定的限量要求, 但符合欧盟 RoHS

指令的豁免条款。

版权

本手册版权属于世和资讯公司所有, 未经本公司书面许可, 任何人不得对此说

明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。

声明

本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手

册或其所提到之产品的所有信息, 所引起直接或间接的数据流失、利益损失或

事业终止, 七彩虹及其所属员工恕不为其担负任何责任。除此之外, 本用户手

册所提到的产品规格及信息仅供参考, 内容亦会随时升级, 恕不另行通知。本

用户手册的所有部分, 包括硬体及软体, 若有任何错误, 七彩虹没有义务为其

担负任何责任。

商标版权

本手册使用的所有商标均属于该商标的持有者所有。

AMD, Athlon™,Athlon

™XP, Thoroughbred™和 Duron™是 Advanced Micro

Devices 的注册商标。

Intel®和Pentium

®是 Intel Corporation 的注册商标。

PS/2 和 OS®2 是 International Business Machines Corporation 的注册商标。

Windows®95/98/2000/NT/XP/Vista 是 Microsoft Corporation 的注册商标。

Netware®是 Novell, Inc 的注册商标。

Award®是 Phoenix Technologies Ltd 的注册商标。

AMI®是 American Megatrends Inc 的注册商标。

Kensington 和 MicroSaver 是 Kensington Technology Group 的注册商标。

PCMCIA 和 CardBus 是 Personal Computer Memory Card International Association

的注册商标。

其他在本说明书中使用的产品名称是他们各自所属公司所拥有和被公认的。

技术支持

如果您的系统出现问题, 并且无法从本主板使用手册中获得帮助, 请联系您所

购买主板的经销商。此外您还可以尝试通过以下方式获得帮助：

访问七彩虹的官方网站（http://www.colorful.cn/）获取产品和驱动程序等信息支持,

还可以登录七彩虹官方论坛（http://bbs.colorful.cn）, 获取技术指导。

通过拨打 400-678-5866 客户服务热线进行咨询, 此外还可以直接与七彩虹各属

地平台服务中心联系, 具体联系方法如下:

七彩虹科技全国区域售后服务平台业务范围及联系方式

平台名称服务范围联系方法

北京服务平台

北京、天津、河北、河南、

山东、山西、内蒙古

010—51261907

沈阳服务平台辽宁、吉林、黑龙江 024—31321755

武汉服务平台湖北、湖南、江西 027—87865811

南京服务平台江苏、安徽、浙江 025—83611912

上海服务平台上海 021—64681880

广州服务平台广东、广西、福建、海南 020—85276624

成都服务平台四川、重庆、云南、贵州、西藏 028—85228026

西安服务平台陕西、甘肃、宁夏、青海、新疆 029—87895086

深圳服务平台深圳地区 0755—33083060

注意：以上电话如有变动, 请拨打 400-678-5866 服务热线查询。

世和资讯公司对本手册拥有最终解释权

在您开始之前

主板包装盒内附标准组件

在您打开本主板包装盒之后, 请马上检查下面所列出的各项标准配件是否

齐全。

1 块战斧 B365M-HD PRO V21 主板

2 条 SATA 数据线

1 张驱动光盘

1 片后置面板 IO 档板

1 本主板中英文使用手册

注意:以上配件仅供参考, 请以实物为准, 七彩虹科技保留修改的权利。

Note: 若以上列出的任何一项配件有损坏的情形, 请尽快与您的经

销商联络或致电七彩虹客服。

注意: 产品规格/CPU 支持/产品附件以产品发布之时为准。

第一章简介

感谢您购买七彩虹主板, 该主板提供了非常优越的性能和品质保证。

1-1 主板特色

战斧 B365M-HD PRO V21 主板采用 Intel B365 芯片组,支持 Intel LGA1151 接口

Coffee Lake-S 系列处理器,支持双通道 DDR4 2133/2400/2666MHz 规格内存,

支持 PCI-E3.0 规范。

主板提供 2 个 DDR4 内存条插槽、1 个 HDMI 接口、1 个 DVI 接口、1 个 VGA

接口、4 个 SATA3.0 接口、板载 6 声道声卡、集成千兆网卡, 性能强劲,是性

价比的终极选择！

主板提供 1 个 PCI Express3.0x16 插槽、1 个 PCI Express3.0x1 插槽、1 个 M.2

插槽, 扩展模式丰富, 扩展性能强劲。

1-2 主板规格

设计

¾mATX 板型规范

芯片组

¾主板采用 Intel B365 高速芯片组

中央处理器

¾支持 Intel LGA1151 接口 Coffee Lake-S 系列处理器

¾温馨提示：󰁉󰆦

！

内存

¾提供 2 个内存条插槽

¾支持双通道 DDR4 2133/2400/2666MHz 规格内存,支持 XMP 内存

扩展插槽

¾1 个 PCI Express 3.0x16 插槽

¾1个PCIExpress3.0x1插槽

¾1个M.2插槽（支持PCI-ex4SSD,支持NVME规范,支持InteOPTANE

技术）

存储设备

¾主板提供 4 个 SATA3.0 6Gb/s 硬盘接口

6 声道音频设备

¾整合 6 声道高清晰数字音频控制器

¾支持 6 声道 3D 环绕声效

网络功能

¾主板采用千兆网卡

¾支持 10/100/1000Mbps 数据传输率

USB 接口

¾主板提供6个USB2.0和6个USB3.1Gen1接口（含扩展）

板载连接头/跳线/按钮

¾1 个前置音频接口连接头（F_AUDIO）

¾1 个前面板开关机和指示灯连接头（F_PANEL）

¾2 个 USB2.0 接口扩展连接头（FUSB1, FUSB2）

¾1 个 USB3.1 Gen1 接口扩展连接头（F_USB3.0）

¾1 个 DEBUG 连接头（JLPC）

¾1 个 COM 连接头（JCOM）

¾2 个风扇插座（CPU_FAN, SYS_FAN）

¾1 个喇叭连接头（SPEAK）

¾1 个清 CMOS 跳线（CLR_CMOS）

¾1 个 ME 跳线（JME）

战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21

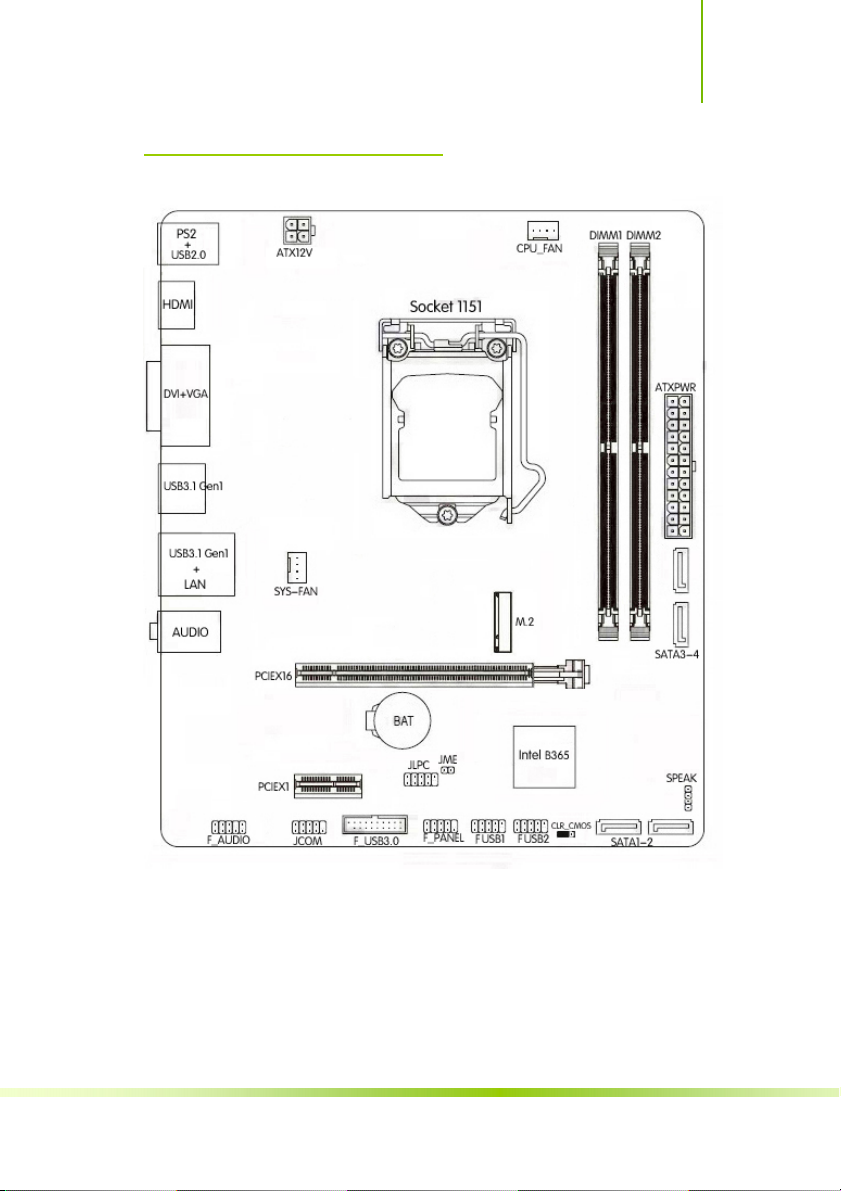

1-3 主板布局图

（仅供参考）

简介

第二章硬件安装

请参照以下步骤, 完成电脑的安装：

安装中央处理器（CPU）

安装内存

装入机箱

安装所有扩展卡

连接所有讯号线、排线、电源线及面板控制线

2-1 基本硬件安装

安装中央处理器和风扇

本主板具备一个 Socket 1151 处理器插槽, 本插槽是专为 Intel LGA1151 接口

Coffee Lake-S 系列处理器所设计。请依照以下步骤安装处理器和风扇：

1. 找到位于主板上的处理器插槽, 将 CPU 插座旁的锁定杆从锁定状态

拔到未锁定状态。

2. 安装 CPU, 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三角形

标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完全插入插

槽中, 将锁定杆从未锁定状态拔到锁定状态。（这一过程非常重要, 如

果操作不当, 有可能会损坏 CPU, 所以最好请专业人士代劳。）

3. 安装 CPU 风扇, 并将 CPU 风扇电源线连接上。请注意, 一定要安装

CPU 风扇,否则可能会温度过高从而损坏 CPU, 建议用户使用原装风扇。

（以下图片仅供参考）

4. 当使用 95W CPU 时，请搭配标准 95W 或者 95W 以上散热器！
