Clou Flush 2 CL/03.03021 Manual de usuario

ﬂush 2_ceramics without tap hole

CL/03.03021

Montage instructies

Installation Instructions

Notice de montage

Montageanweisungen

bath findings

- Alvorens de montage te beginnen moet de volledig-

heid van de levering gecontroleerd worden. Tevens

moet ook op transportschade gecontroleerd wor-

den, te late schademeldingen (> 1 dag na levering)

worden niet aanvaard.

- De meegeleverde bevestigingsartikelen zijn geschikt

voor gestucte of betegelde, massieve muren die

voldoende draagkracht hebben. Voor andere muren

dient men zelf bevestigingsartikkelen te voorzien

en dient de muur mogelijk verstevigd te worden.

- Clou behoudt zich het recht voor technische en op-

tische wijzigingen aan te brengen t.o.v. afgebeelde

producten.

- Door wijzigingen in de productie kan het zijn dat gegeven afmetingen niet meer

correct zijn. Alle vermelde afmetingen in deze handleiding dienen te worden geve-

riﬁeerd alvorens de actie uit te voeren.

- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-

past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-

slag.

- De van toepassing zijnde garantievoorwaarden gelden steeds.

- De montage dient uitgevoerd te worden door 2 personen waarvan minstens één

vakkundig opgeleid persoon.

- Alle maten zijn in mm.

- Before starting with the mounting check whether

the delivery is complete. At the same time the deli-

very should be checked for damage due to trans-

portation, damage reports that are too late (> 1 day

after delivery) will not be accepted.

- The included ﬁxing media are suited for plastered

or tiled solid walls with enough supporting power.

For other walls the used ﬁxing media is at own res-

ponsibility, and the wall might need reinforcement.

- Clou reserves the right to introduce technical and

visual changes with respect to the depicted images.

- Due to changes in production it is possible that

given dimensions are no longer correct. All menti-

oned dimensions in this manual should be veriﬁed before executing the action.

- Clou b.v. can not be held responsible for the results of improper use, improper

transportation or any damage caused during interim storage.

- The current terms of guarantee are always valid.

- The installation has to be performed by at least 2 persons of whom at least one

should be a skilled professional.

- all dimensions are in mm.

- Avant de procéder au montage, veuillez contrôler

si l’article livré est complet. Veuillez aussi contrôler

des dommages éventuels causés par le transport,

nous n’acceptons pas de réclamations dues à des

dégâts causés par le transport au-delà de 1 jour

après livraison.

- Les ﬁxations livrées avec les articles sont destinés

pour montage sur un mur massif porteur, ﬁnition

stuc ou carrelé. Pour d’autres ﬁnitions ou murs plus

faibles, prévoir d’autres ﬁxations et éventuellement

consolider le mur si nécessaire.

- Clou se réserve le droit pour tout changement tech-

nique ou optique par rapport à la photo représen-

tant le produit.

- Des changements de production peuvent faire en sorte que les dimensions afﬁ-

chées ne correspondent plus, nous vous prions de vériﬁer avant de procéder à

toute action.

- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-

port inadéquat ou dommage causés à votre entrepôt en attente de livraison.

- Les conditions de garanties en vigueur restent toujours valables.

- Le montage doit être effectué par 2 personnes dont une au moins soit un corps de

métier.

- Toutes les mesures afﬁchées sont en mm.

- Bevor Sie die Montage durchführen, kontrollieren

Sie bitte wenn der gelieferte Artikel vollständig ist.

Auch kontrollieren Sie mögliche durch den Trans-

port verursachte Schäden, wir akzeptieren keine

Beschwerden auf Schäden nach 1 Tag nach Liefe-

rung.

- Die mit den Artikeln gelieferten Befestigungen sind

für Montage auf einer vergipste oder mit Fliesen

gedeckte feste Wände mit genügender stützen-

energie. Für andere Wände ist die verwendeten

regelnmittel an eigener Verantwortlichkeit, und die

Wand konnte Verstärkung benötigen.

- Clou behält sich das Recht vor, die technische und

Sichtbarmachungsänderungen in Bezug auf die bildlich dargestellten Bilder vorzus-

tellen.

- Wegen der Änderungen in der Produktion ist es möglich, dass gegebene Maße nicht

mehr korrekt sind. Vor der Durchführung der Tätigkeit alle erwähnten Maße in

diesem Handbuch sollten überprüft werden.

- Clou b.v. kann nicht verantwortlich gehalten werden für die Resultate des unsach-

gemäßen Gebrauches, unsachgemäßen Transportes oder irgendeines Schadens, die

während der Zwischenlagerung verursacht werden.

- Die gegenwärtigen Ausdrücke der Garantie sind immer gültig.

- Die Installation muss von mindestens 2 Personen durchgeführt werden, von denen

man mindestens ein erfahrener Fachmann sein sollte.

- alle Maße sind in Millimeter.

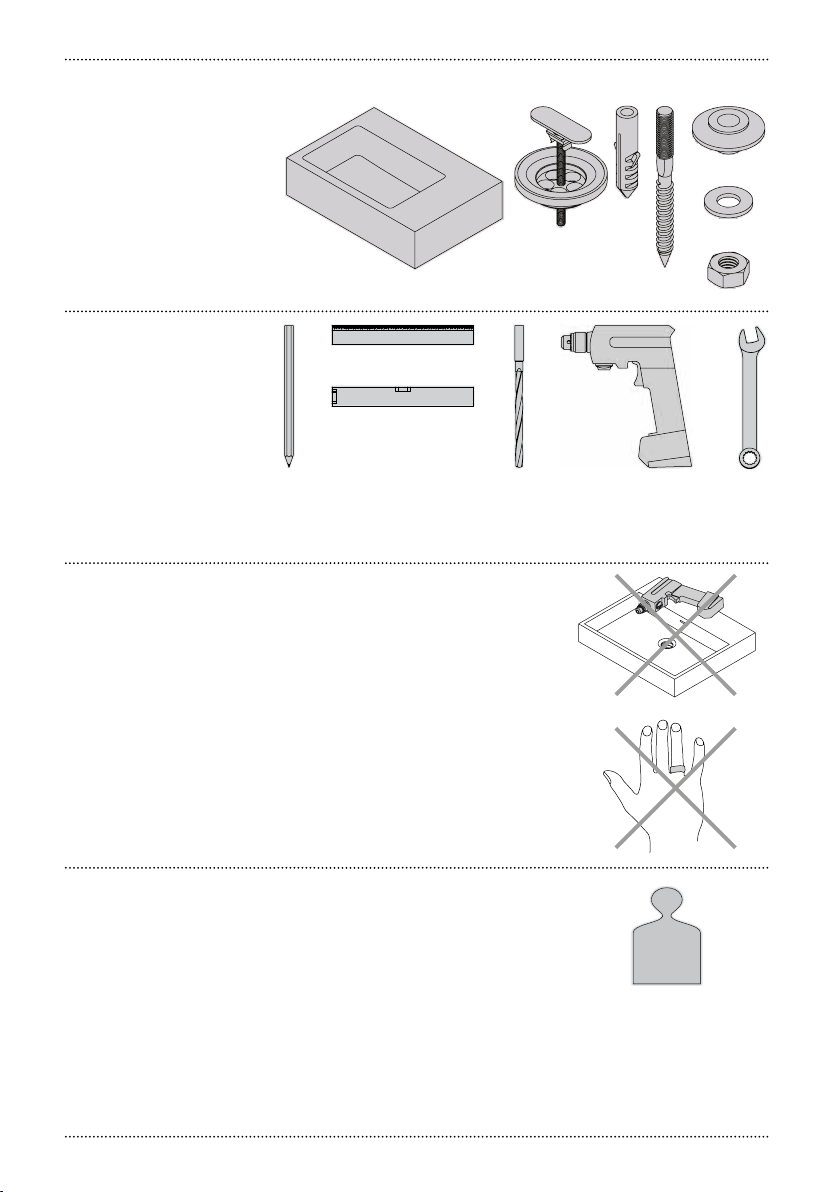

Inhoud levering:

Content of delivery:

Contenu de la livraison:

Inhalt der Anlieferung:

Benodigd gereedschap:

Required tools:

Outils requis:

Erforderliche Werkzeuge:

Tijdensde installatie moet men voorkomen dat het oppervlak

van het product beschadigd raakt door harde voorwerpen

op het product te leggen.

During installation one has to prevent damaging the surface

of the product due to placing hard objects on the product.

Pendant l’installation on doit empêcher endommager la

surface du produit dû à placer des objets durs sur le pro-

duit.

Während der Installation muss man Schädigung verhindern

der Oberﬂäche des Produktes, das zur Platzierung der harten

Gegenstände auf das Produkt passend ist.

Gebruiksvoorschriften:

zie ook de onderhoudsvoorschriften op www.clou.nl

User’s instructions:

See also the maintenance guides at www.clou.nl

Instructions d’utilisation:

Voyer aussi les instructions de maintenance sur www.clou.nl

Gebrauchsanweisungen:

Sehen Sie auch die Wartungsanweisungen am www.clou.nl

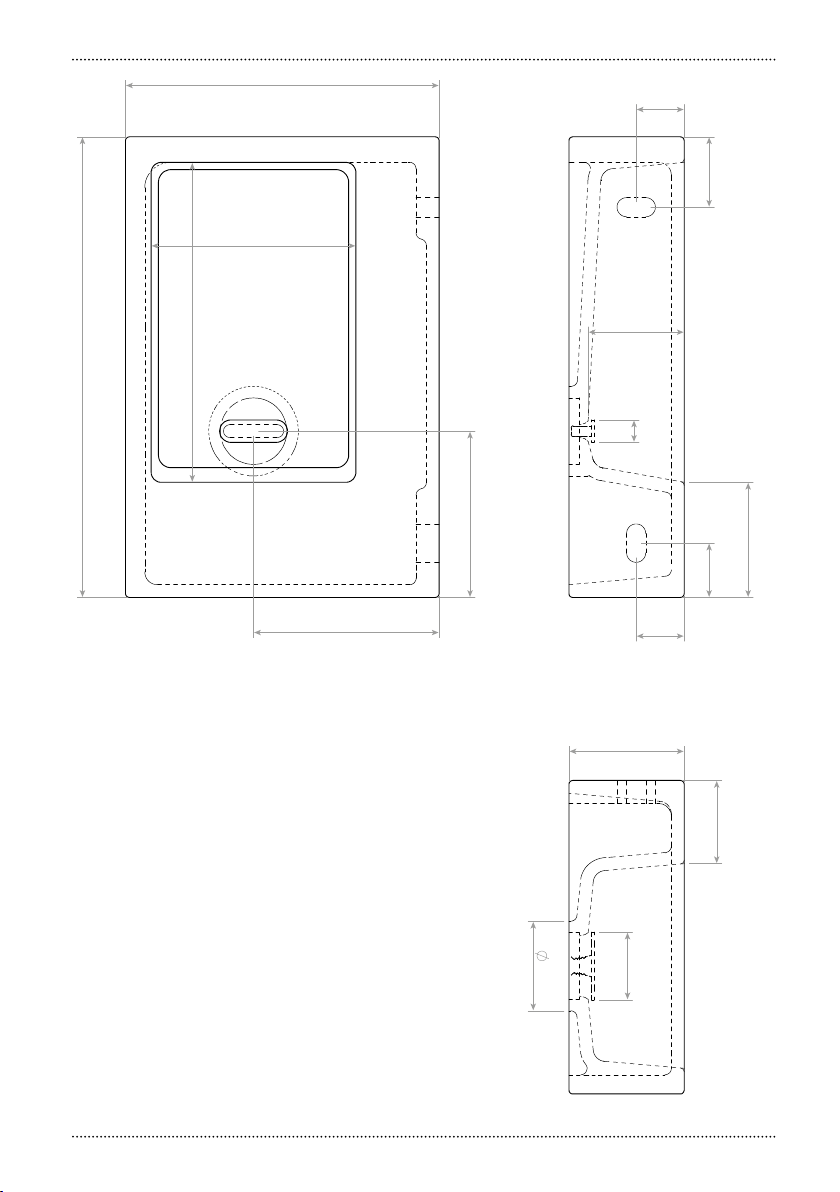

max.

15 kg

37,50

17,50

37,50

42,50

360

245

145

130

250

160

norm. 660

max. 735

min. 510

900

130

1050

215

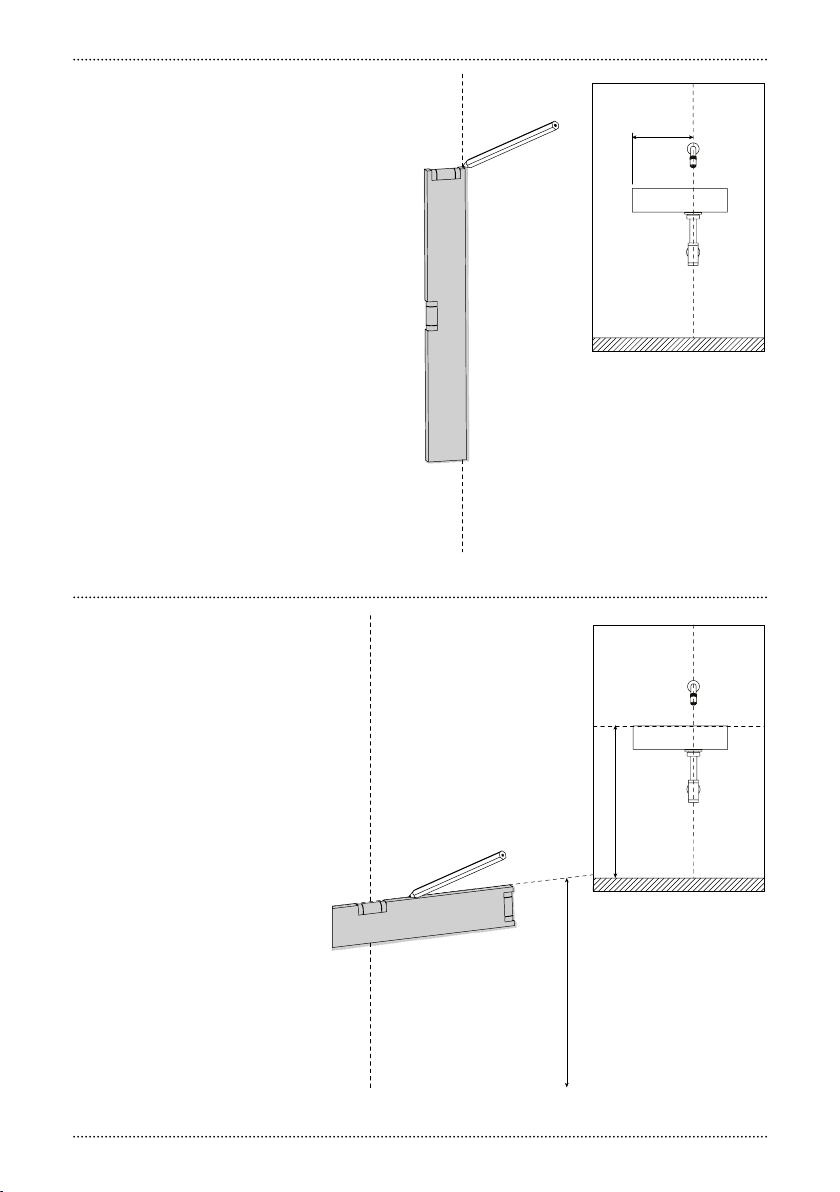

Duidt met potlood en waterpas

de middellijn van de fontein

aan.

Mark with pencil and level the

centreline of the wash-hand

basin.

Marquer avec un crayon et avec

un niveau la ligne de centre du

lave-mains.

Markieren Sie mit einem Blei-

stift und mithilfe der Was-

serwaage die Mittellinie des

Handwaschbecken.

Duidt met potlood en waterpas

de gewenste hoogte X van de

fontein aan. (aangeraden: X =

900 mm)

Mark with pencil and level the

prefered height X of the wash-

hand basin. (recommended: X

= 900 mm)

Marquer avec un crayon et avec

un niveau la hauteur souhaitée

X du lave-mains. (recomman-

dé: X = 900 mm)

Markieren Sie mit einem Blei-

stift und mithilfe der Wasser-

waage die gewünschte Höhe X

des Handwaschbecken. (Emp-

fohlener Wert: X = 900 mm)

X mm

centre

230 mm

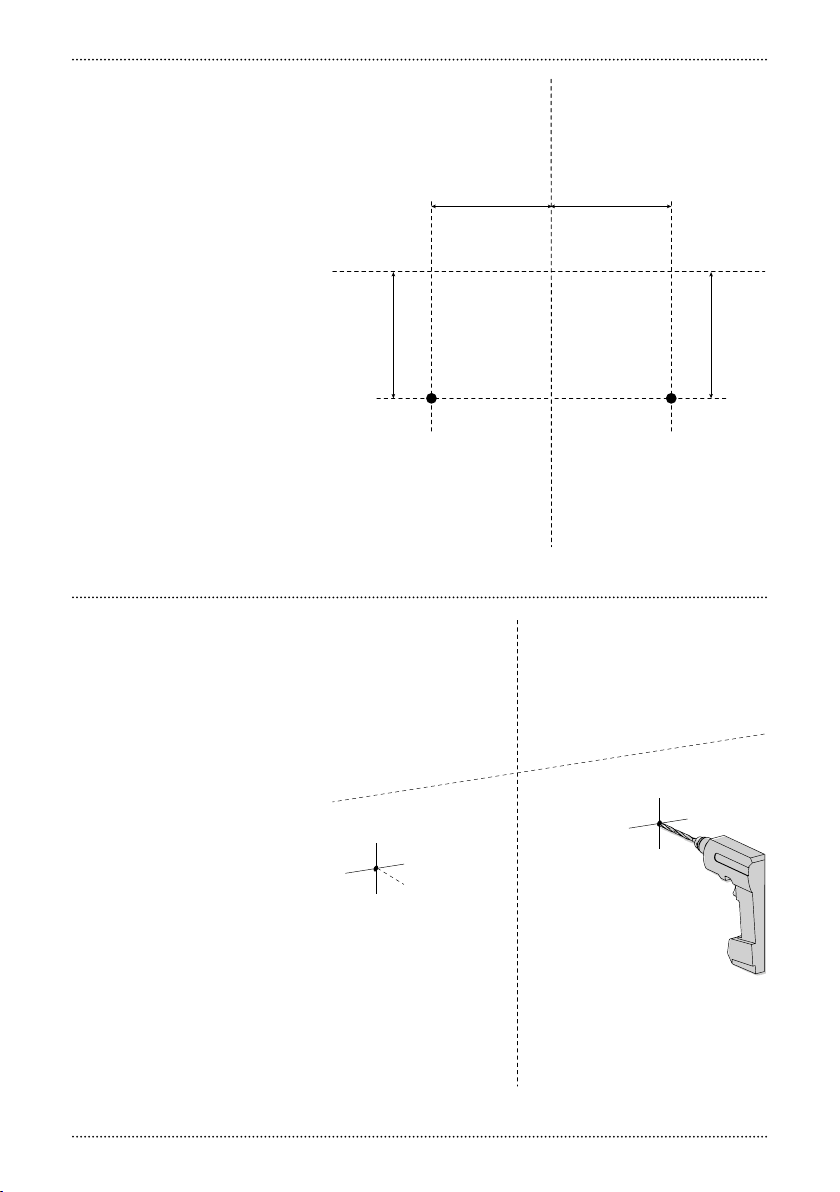

Duidt met potlood de plaatsen

aan waar u gaten moet boren.

Mark with pencil the spots to

drill holes.

Marquer avec un crayon les

endroits de perçage des trous.

Markieren Sie mit einem Blei-

stift die Stellen, an denen Lö-

cher gebohrt werden müssen.

Boor de gaten (ø 12 mm).

Drill the holes (ø 12 mm).

Percer les trous (ø 12 mm).

Bohren Sie die Löcher (ø 12

mm).

175 mm 88 mm

38 mm

ø 12 mm

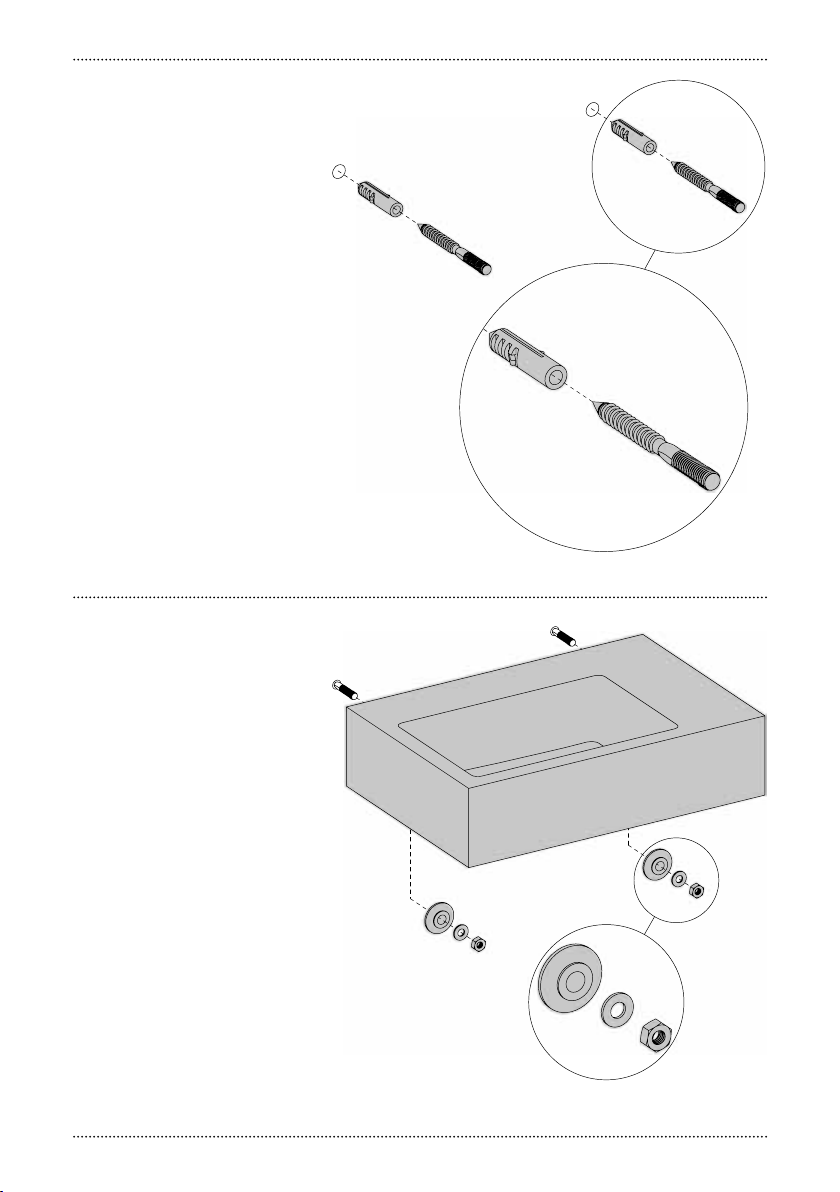

Steek de pluggen in de gaten

en schroef de stokschroeven in

de pluggen.

Insert the dowels in the holes

and screw the dowel screws in

the dowels.

Enfoncer les chevilles dans les

trous et visser les goujons dans

les chevilles.

Bringen Sie die Dübel in den

Löchern an und schrauben

Sie die Stockschrauben in die

Dübel.

Plaats de fontein op de stok-

schroeven en bevestig met de

kraagmoeren.

Place the wash-hand basin on

the dowel screws and ﬁx with

the collar nuts.

Placer le lave-mains sur les

goujons et ﬁxer avec les écrous

à collerette.

Bringen Sie das Handwaschbe-

cken auf den Stockschrauben

an und befestigen Sie es mit

Spannmuttern.

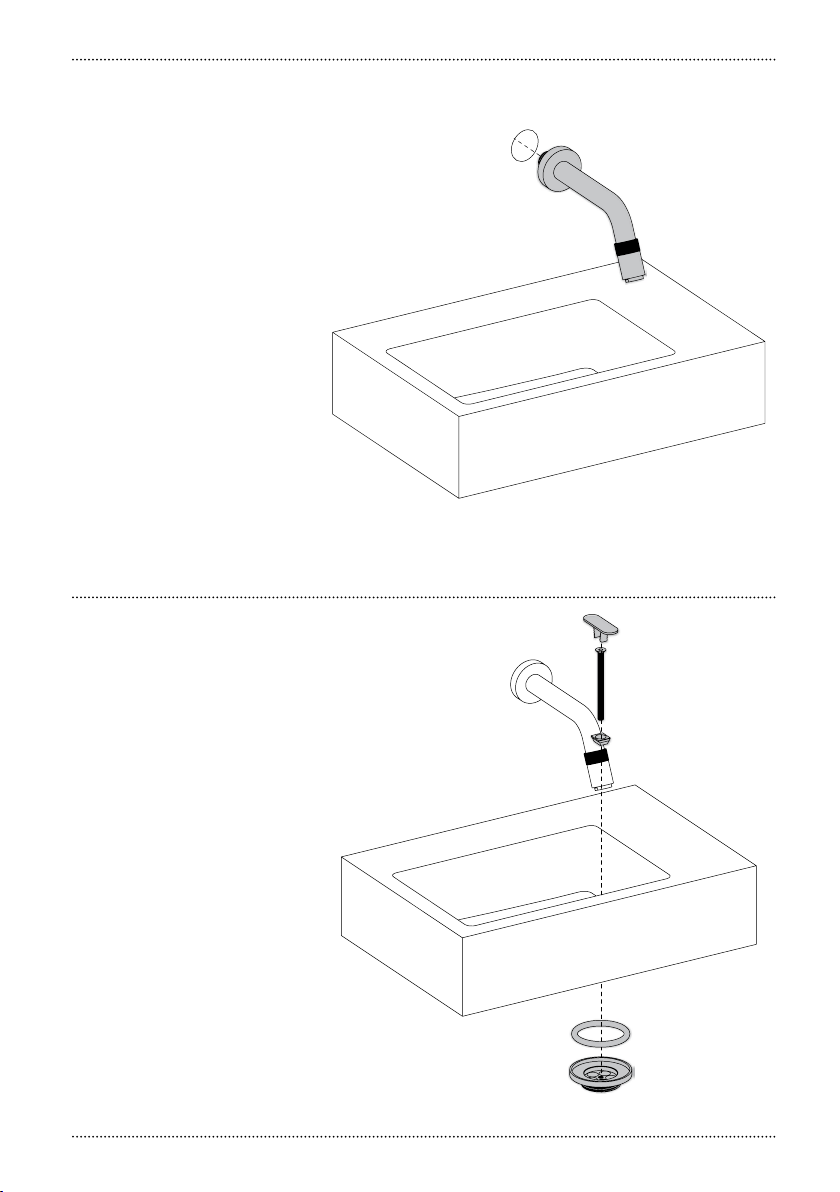

Bevestig de kraan (niet inbe-

grepen) op de fontein en sluit

deze aan op de waterleiding.

Mount the tap (not included)

on the wash-hand basin and

connect it to the water supply.

Fixer le robinet (non inclus) sur

le lave-mains et le raccorder à

la conduite d’eau.

Befestigen Sie die Waschti-

scharmatur (nicht im Liefer-

umfang enthalten) am Hand-

waschbecken und schließen Sie

ihn an der Wasserleitung an.

Bevestig de afvoer (inbegrepen)

in de fontein.

Mount the drain (included) in

the wash-hand basin.

Fixer la bonde (inclus) dans le

lave-mains.

Befestigen Sie den Ablauf (im

Lieferumfang enthalten) am

Handwaschbecken.
