Cleco LiveWire 937240PT Manual de usuario

No part of this document may be reproduced in any way or in any form, in whole or in part, or in a natural or

machine-readable language, or transmitted on electronic, mechanical, optical, or other media, without the

express permission of the Apex Tool Group.

Disclaimer

Apex Tool Group reserves the right to modify, supplement, or improve this document or the product without

prior notice.

Trademark

Cleco is a registered trademark of Apex Brands, Inc.

Apex Tool Group GmbH

Industriestraße 1

73463 Westhausen

Germany

1. 2.

Contents

1 Product Description............................................................................... 5

2 Requirements........................................................................................ 5

3 Installation............................................................................................. 5

4 Activating Scanner ................................................................................ 5

5 Technical Data ...................................................................................... 6

6 Ambient conditions................................................................................ 6

7 Troubleshooting .................................................................................... 7

8 Cleaning Instruction .............................................................................. 7

1 Produktbeschreibung ............................................................................ 8

2 Voraussetzung ...................................................................................... 8

3 Installation............................................................................................. 8

4 Scanner aktivieren ................................................................................ 8

5 Technische Daten ................................................................................. 9

6 Umgebungsbedingungen...................................................................... 9

7 Fehlersuche ........................................................................................ 10

8 Reinigungshinweise ............................................................................ 10

1 Descripción del producto .................................................................... 11

2 Requisito ............................................................................................. 11

3 Instalación........................................................................................... 11

4 Activar escáner ................................................................................... 11

5 Datos técnicos .................................................................................... 12

6 Condiciones ambientales.................................................................... 12

7 Localización de fallas.......................................................................... 13

8 Instrucciones de limpieza.................................................................... 13

1 Product Description

The scanner allows you to scan the following barcodes:

2 Requirements

3 Installation

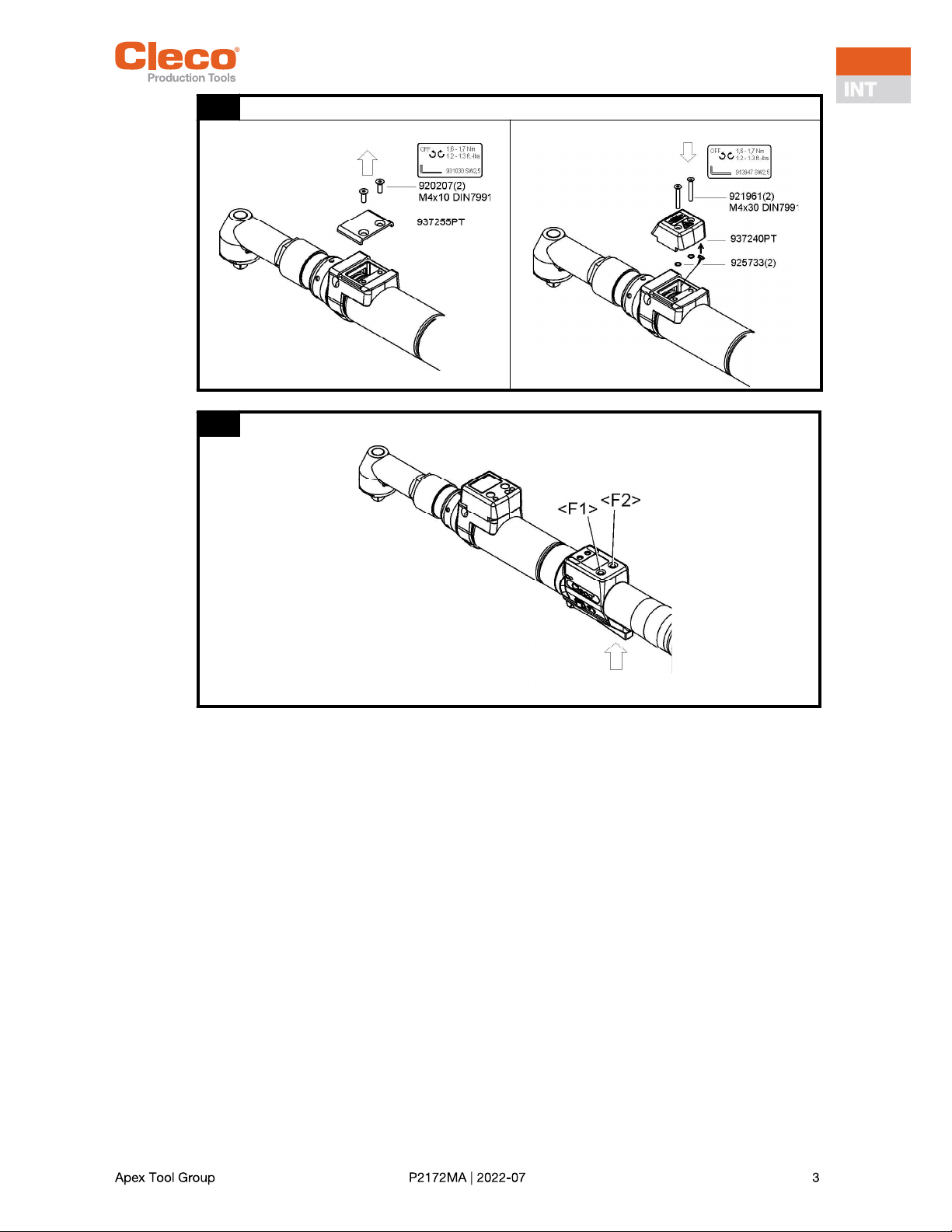

Installation see figure 01, page 3.

4 Activating Scanner

Position of the <F2> and <Start> buttons is shown in figure 02, page 3.

1. Activate LCD-display by pushing <Start>.

2. Use <F2> to select menu items and confirm with <Start>.

3. Type in Pin 254:

Press <F2> until 2. Confirm with <Start>.

Press <F2> until 5. Confirm with <Start>.

Press <F2> until 4. Confirm with <Start>.

Chinese 2of5 CODE-93 ISBT-128 Trioptic CODE-39

Codabar Discrete 2of5 MSI UCC/EAN-128

CODE-11 EAN-13 RSS-14 UPC-A

CODE-128 EAN-8 RSS-Expanded UPC-E

CODE-39 Interleaved 2of5 RSS-Limited UPC-E1

Danger from laser beams.

Eye injury from class 2 laser beam.

Do not look into the laser beam window when the laser is on.

Repair any damage immediately.

Damage of the optical components can cause laser radiation.

Modifications to the barcode scanner and procedures not outlined in this instruction manual are strictly

prohibited.

Take defective devices out of operation immediately.

937240PT 961621PT

Tool LiveWireTM Serie 17BPYPB/47BAYPB

Exception 47BAYPB70a

Firmware tool 937240PT: from S169251-131.3

onwards

961621PT: from S169251-149

onwards

Before installation of Module, switch off the tool or the control unit.

>Main

Admin

strati

Platfo

None

000

4. Select the desired accessory depending on the software version.

5. Confirm with <Start>.

The Scanner is now activated. No further settings are necessary.

5 Technical Data

6 Ambient conditions

 EMC limit class A (immunity for industrial areas)

 Use only indoors

 Recommendation: ESD workplace during installation

Plattf

937240

Barcod

Plattf

961621

Barcod

Features 937240PT 961621PT

Scan rate 104 scans/sec. ±12 (bidirectional)

Scan angle 47° ±3 standard / 35° ±3 reduced

Crash resistance 2000 G

Ambient light 107.640 lux

Decode zone

(typical)

4 mil

5 mil

7,5 mil

10 mil

100%

15 mil

20 mil

40 mil

55 mil

2,54  13,97 cm

3,18  20,32 cm

3,81  33,66 cm

3,81  44,45 cm

3,81  59,69 cm

3,81  74,93 cm

4,45  90,17 cm

a  101,60 cm

1)  139,70 cm

a depending on the width of the barcode

Laser safety Laser class 2, IEC 60825 Laser class 1, IEC 60825

EMI/RFI FCC Part 15 Class B, EN 55024/CISPR 22, AS 3548, VCCI

Barcode types UPC-A, UPC-E, UPC-E1, Trioptic Code39, Interleaved 2of5, Discrete 2of5,

Chinese 2of5, Codabar, MSI barcode types, EAN8, EAN13, EAN128,

ISBT128, Code11, Code39, Code93, Code128, RSS14, RSS Limited, RSS

Expanded barcode types.

Standards 21CFR1040.10 and 1040.11

Except for discrepancies as for laser note no. 50, July 26, 2001.

EN60825-1:1994+ A1:2002 +A2:2001

IEC60825-1:1993+A1:1997+A2:2001

7 Troubleshooting

8 Cleaning Instruction

The window must be free of dirt. The barcode is not read if the window is dirty.

Clean it regularlyor immediately, if it becomes dirtyusing a damp cloth and a conventional window

cleaner.

Do not use acidic cleaners or acetone. These could dissolve the plastic.

Problem Possible cause Action

Scanner doesnt work Scanner not activated by software See Activating Scanner

Power outlet not active Press start button

Check the system

Cable is not plugged into the carrier

board

Check plug connection

Scanner defect Change Scanner

Cable defect Change cable

1 Produktbeschreibung

Der Scanner ermöglicht das Scannen folgender Barcodes:

2 Voraussetzung

3 Installation

Installation siehe Abbildung 01, Seite 3.

4 Scanner aktivieren

Position der Tasten <F2> und <Start> ist in Abbildung 02, Seite 3 dargestellt.

1. LCD-Anzeige mit <Start> aktivieren.

2. Mit <F2> folgende Menüpunkte auswählen und mit <Start> bestätigen:

3. Pin 254 eingeben:

<F2> drücken bis 2, mit <Start> bestätigen.

<F2> drücken bis 5, mit <Start> bestätigen.

<F2> drücken bis 4, mit <Start> bestätigen.

Chinese 2of5 CODE-93 ISBT-128 Trioptic CODE-39

Codabar Discrete 2of5 MSI UCC/EAN-128

CODE-11 EAN-13 RSS-14 UPC-A

CODE-128 EAN-8 RSS-Expanded UPC-E

CODE-39 Interleaved 2of5 RSS-Limited UPC-E1

Gefahr durch Laserstrahlen.

Schädigung der Augen durch Laserstrahl Klasse 2.

Bei aktiviertem Laserstrahl nicht in das Fenster des Laserstrahls blicken.

Schäden umgehend beheben.

Beschädigungen der optischen Bauteile können Laserstrahlung verursachen.

Änderungen am Barcode-Scanner, sowie Vorgehensweisen, die nicht in dieser Bedienungsanleitung

beschrieben werden, sind strengstens untersagt.

Defekte Geräte sofort außer Betrieb nehmen.

937240PT 961621PT

Werkzeug LiveWireTM Serie 17BPYPB/47BAYPB

Ausnahme von 47BAYPB70a

Firmware Werkzeug S169251-131.3 S169251-149

Vor Installation Modul, Werkzeug außer Betrieb nehmen bzw. die Steuerung ausschalten.

>Haupt

Verwal

tung

Plattf

Kein

000

4. Gewünschtes Zubehör je nach Software Version anwählen:

5. Mit <Start> bestätigen.

Der Scanner ist jetzt aktiviert. Es sind keine weiteren Einstellungen notwendig.

5 Technische Daten

6 Umgebungsbedingungen

 EMV-Grenzwertklasse A (Störfestigkeit für Industriebereiche)

 Nur im Innenbereich verwenden

 Empfehlung: ESD Arbeitsplatz bei Installation

Plattf

937240

Barcod

Plattf

961621

Barcod

Merkmale 937240PT 961621PT

Scanrate 104 Scans/Sek. ±12 (bidirektional)

Scanwinkel 47° ±3 Standard / 35° ±3 reduziert

Sturzfestigkeit 2000 G

Umgebungslicht 107.640 Lux

Decodierzone

(typisch)

4 mil

5 mil

7,5 mil

10 mil

100%

15 mil

20 mil

40 mil

55 mil

2,54  13,97 cm

3,18  20,32 cm

3,81  33,66 cm

3,81  44,45 cm

3,81  59,69 cm

3,81  74,93 cm

4,45  90,17 cm

a  101,60 cm

1)  139,70 cm

a abhängig von Breite des Barcodes

Lasersicherheit Laserklasse 2, IEC 60825 Laserklasse 1, IEC 60825

EMI/RFI FCC Teil 15 Klasse B, EN 55024/CISPR 22, AS 3548, VCCI

Barcode-Typen UPC-A, UPC-E, UPC-E1, Trioptic Code39, Interleaved 2of5, Discrete 2of5,

Chinese 2of5, Codabar, MSI barcode types, EAN8, EAN13, EAN128,

ISBT128, Code11, Code39, Code93, Code128, RSS14, RSS Limited, RSS

Expanded barcode types.

Normen 21CFR1040.10 und 1040.11

außer für Abweichungen entsprechend Laser Hinweis Nr. 50, Juli 26, 2001.

EN60825-1:1994+ A1:2002 +A2:2001

IEC60825-1:1993+A1:1997+A2:2001

7 Fehlersuche

8 Reinigungshinweise

Das Fenster muss sauber sein. Bei verschmutztem Fenster wird der Barcode nicht gelesen.

Regelmäßig, oder bei Verschmutzung sofort, mit einem feuchten Tuch und einem handelsüblichen

Scheibenreinigungsmittel reinigen.

Keine säurehaltigen Reiniger oder Aceton verwenden. Diese können den Kunststoff lösen

Problem Mögliche Ursache Maßnahme

Scanner funktioniert nicht Scanner durch Software nicht akti-

viert

Siehe Scanner aktivieren

Spannungsversorgung nicht aktiv Startschalter am Werkzeug

betätigen

Kabel nicht richtig an Trägerplatine

eingesteckt

Steckverbindung prüfen

Scanner defekt Scanner tauschen

Kabel defekt Kabel tauschen
