CRIC ROULEUR 3T PEDALE D’APPROCHE 95mm

SERVICE GARAGE JACK 3T 95mm

OH 6035

OH 6035 CRIC ROULEUR 3T PEDALE D’APPROCHE 95mm

INTRODUCTION

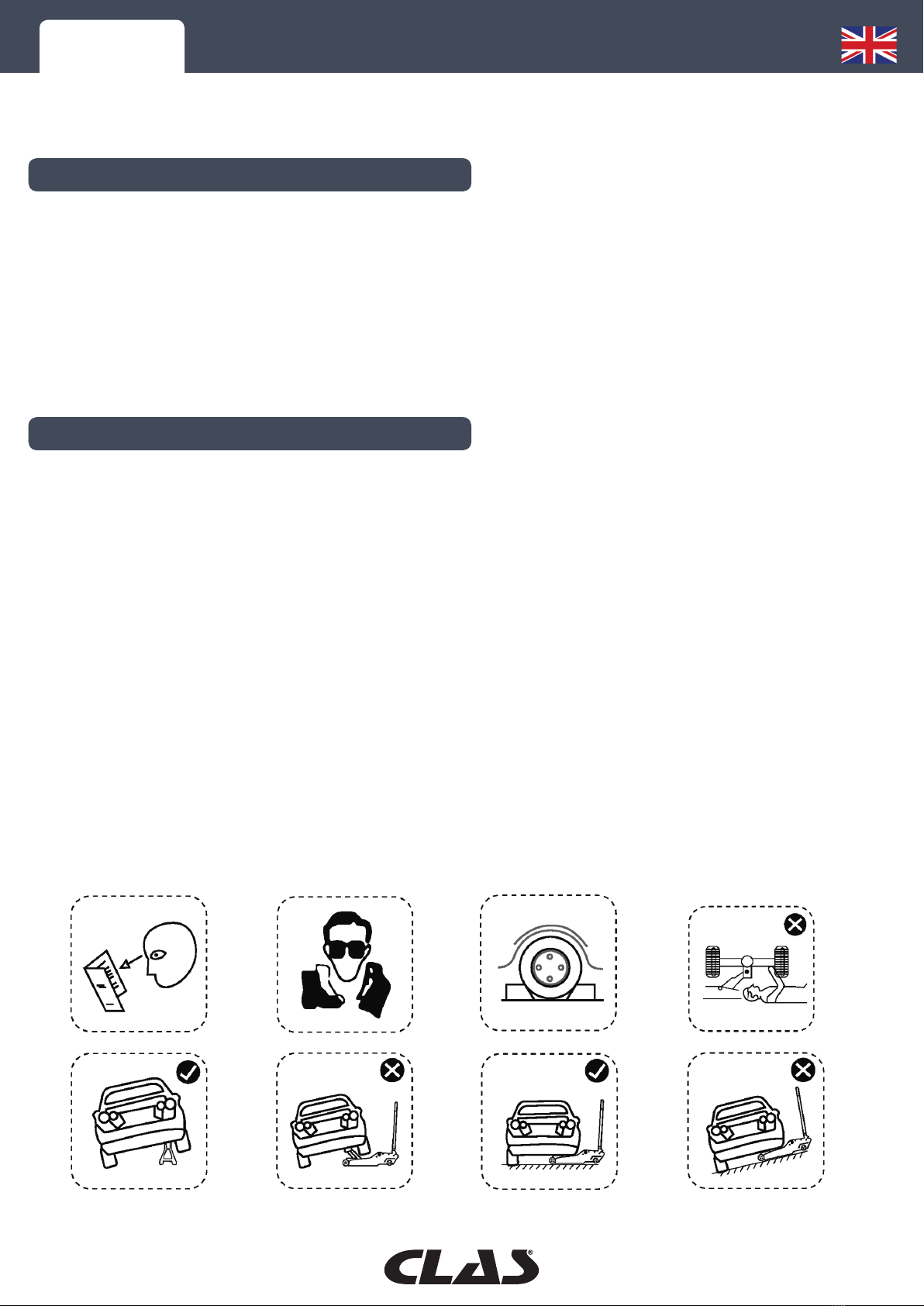

CONSIGNES DE SECURITE

Avertissement : ne jamais utiliser un cric hydraulique comme seul outil de support. Suite au

levage, veuillez immédiatement soutenir le véhicule avec les chandelles à crémaillère adéquates !

Seules les personnes autorisées doivent utiliser le cric après avoir soigneusement lu le contenu

de ce mode d’emploi.

Le cric ne doit en aucun cas être modiﬁé.

Le fabricant décline toute responsabilité en cas d’utilisation incorrecte de ce cric.

1. Ce cric est uniquement un appareil de levage qui n’a pas été conçu pour soutenir des charges.

Suite au levage, soutenir le véhicule avec les chandelles à crémaillère adéquates avant de travailler.

2. Ne dépassez pas la capacité de charge maximale du cric.

3. Utilisez uniquement sur un sol dur et plat. Utilisez des cales si nécessaire.

4. Vériﬁez qu’aucune personne n’est présente dans le véhicule à lever avant d’utiliser le cric.

5. Ne travaillez jamais sous un véhicule soulevé sans l’avoir soutenu au préalable avec des

chandelles à crémaillère.

6. Ne placez jamais une partie du corps sous le véhicule lors du levage ou de l’abaissement du

véhicule.

7. Consultez le manuel d’utilisation du fabricant pour localiser les points de levage préconisés du

véhicule. Centrez le sabot d’appui du cric sous le point de levage.

8. En cas de fonctionnement anormal du cric, ne l’utilisez plus avant inspection et réparation par

un professionnel.

OH 6035 CRIC ROULEUR 3T PEDALE D’APPROCHE 95mm

CARACTERISTIQUES

MONTAGE

MODE D’EMPLOI

Capacité : 3 tonnes

Hauteur mini. : 95mm

Hauteur maxi : 515mm

Poids : 39.5kg

Dimensions : L. 772 x l.367 x H. 1225mm

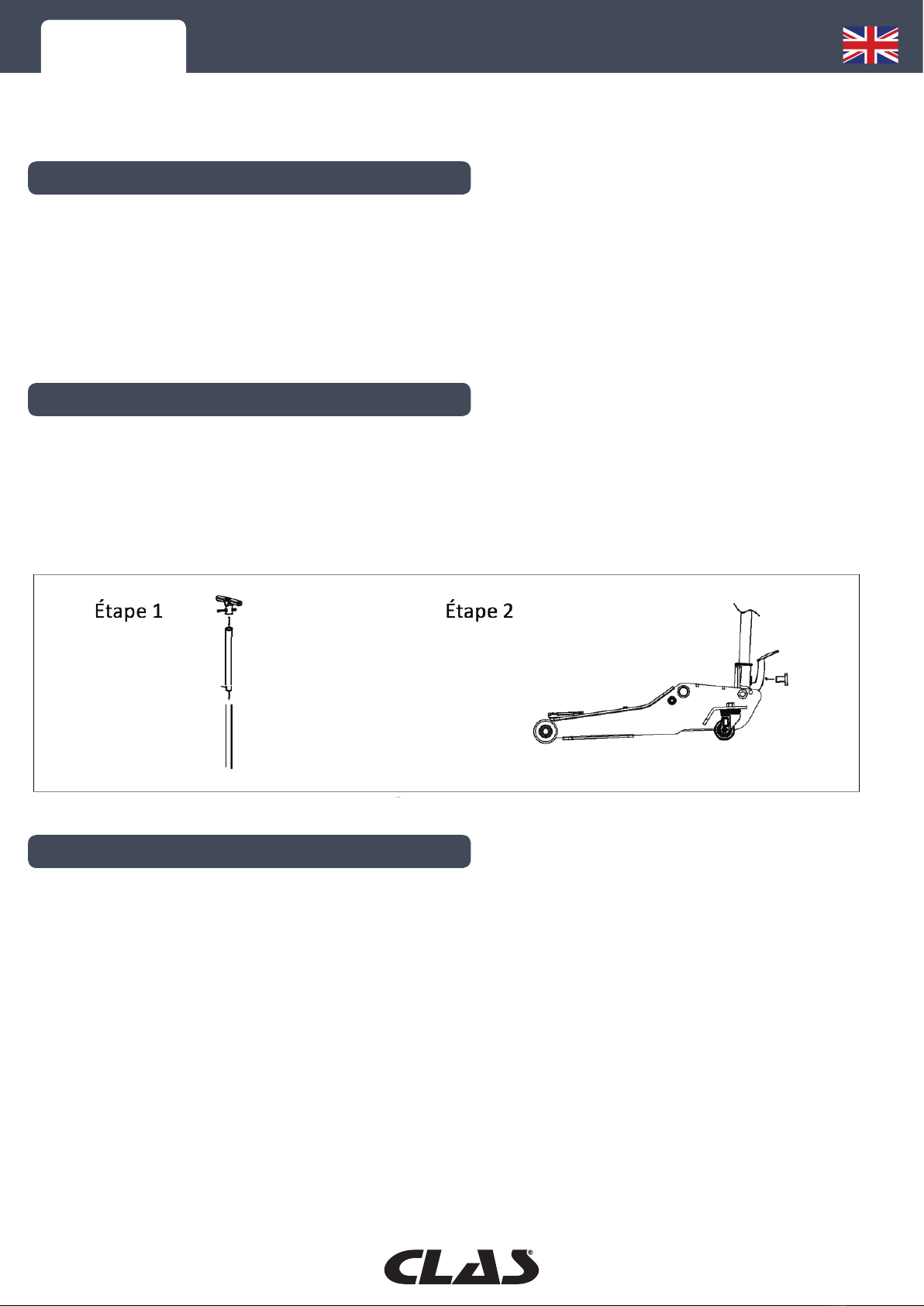

1. Montez les 2 pièces tubulaires en les serrant avec le boulon et la poignée en T avec la vis

fournie.

2. Insérez le manche dans son socle. Serrez le boulon sur le socle aﬁn d’éviter toute sortie

accidentelle du manche de son socle pendant l’utilisation.

Levage

1. Avant d’utiliser le cric, purgez l’air accumulé dans le système comme indiqué ci-dessous :

•Tirez sur le manche et tournez-le dans le sens contraire des aiguilles d’une montre tout en le

maintenant dans la même position.

• Actionnez le manche du cric à plusieurs reprises pour pomper et assurer la lubriﬁcation interne

et purgez l’air accumulé dans le système.

2. Consultez le manuel d’utilisation du fabricant pour localiser les points de levage préconisés du

véhicule. Centrez le sabot d’appui du cric sous le point de levage.

3. Ce cric est équipé d’une pédale permettant une meilleure prise de la charge.

4. Actionnez le manche en pompant à fond jusqu’à ce que la charge atteigne la hauteur voulue.

5. Transférez la charge sur des chandelles à crémaillère adéquates.

OH 6035 CRIC ROULEUR 3T PEDALE D’APPROCHE 95mm

Abaissement

1. Soulevez le véhicule et retirez les chandelles à crémaillère.

2. Tirez le manche vers le haut, puis faites le tourner dans le sens inverse

des aiguilles d’une montre. Le manche étant équipé d’un retour automatique

(principe de l’homme mort), veuillez le tenir jusqu’à ce que le cric soit revenu

en position initiale.

1. Seuls des professionnels qualiﬁés peuvent procéder à l’entretien et à la réparation du cric.

2. Seules des pièces détachées d’origine doivent être utilisées.

3. Lorsque le cric n’est pas utilisé, rangez-le en veillant à ce que le sabot d’appui soit complètement

abaissé. Entreposez le cric dans un endroit propre, sec et hors de portée des enfants.

4. Si le niveau d’huile doit être vériﬁé ou changé, retirez le bouchon de remplissage et vidangez

son contenu dans un récipient adéquat. Assurez-vous qu’aucune saleté ne pénètre dans la

nouvelle huile.

5. Une trop grande quantité d’huile empêchera le sabot de s’abaisser complètement. Une quantité

insuﬃsante d’huile empêchera le sabot de se soulever à la hauteur maximale.

6. N’utilisez pas de liquide de

frein, d’huile pour turbine, d’huile

de transmission, d’huile de moteur

ou de glycérine. L’utilisation d’un

liquide inadéquat peut entraîner la

défaillance prématurée du cric et

une éventuelle perte de capacité

de charge immédiate.

Nous conseillons l’utilisation

d’huile hydraulique pour cric de

première qualité.

ENTRETIEN

OH 6035 SERVICE GARAGE JACK 3T 95mm

INTRODUCTION

SAFETY INSTRUCTIONS

Warning: Never use a hydraulic jack as a stand alone support device.

After lifting,immediately support the lifted vehicle with appropriately rated jack stands!

Only authorized persons should operate the jack after carefully reading and understanding the

contents of this manual.

Do not modify the jack in anyway.

The manufacturer accepts no responsibility for the improper use of the jack.

1. Lifting Device only,not for supporting the load.After lifting,support the vehicle with rated jack

stands before working.

2. Never exceed the rated capacity of the jack.

3. Use only on hard,level ground .Use chocks as appropriate.

4. Ensure there are no persons inside the vehicle to be lifted before operating the jack.

5. Never work under a raised vehicle without previously supporting it with jack stands.

6. Never place any portion of your body under the vehicle when lifting or lowering.

7. Refer to the vehicle manufacturers owner’s manual to locate approved lifting points on the

vehicle. Center jack saddle under lift point.

8. f the jack functions irregularly, discontinue use until professionally inspected and repaired.

OH 6035 SERVICE GARAGE JACK 3T 95mm

Capacity: 3T

Min Height.: 95mm

Max. Height: 515mm

Weight: 39.5kg

Dimensions : L. 772 x W.367 x H. 1225mm

1. Assemble the 2-piece with bolt and ﬁxed T shape handlewith screw supplied.

2. Insert handle into the handle socket. Tighten the bolt on handle socket to prevent accidental

removal of handle while in use.

Lifting

1. Prior to operating the jack, remove any accumulated air from the system below:

• Pull the handle and turn it counterclockwise whilst held in this position

• Pump the jack several times to ensure internal lubrication and bleed the accumulated air from

the system.

2. Refer to the vehicle manufacturer owner’s manual to locate approved lifting points on the

vehicle. Center jack saddle under lift point.

3. This jack are ﬁtted with a foot pedal that gives a faster approach to the load.

4. Pump handle full stroke until load reaches desired height.

5. Transfer the load to appropriately rated jack stands.

CHARACTERISTICS

ASSEMBLY

USING INSTRUCTIONS

OH 6035 SERVICE GARAGE JACK 3T 95mm

Lowering

1. Raise the vehicle and clear the jack stands.

2. Pull up the handle then turn the handle counter-clockwise.the handle is self-

return(Dead-man principle), you need to hold the handle until the jack back to

the initial position.

1. Both the maintenace and repair of the jack may only be performed by qualiﬁed professionals.

2. Only original spare parts should be used.

3. When not in use,store the jack with saddle fully lowered. Keep the jack in a clean,dry place and

reach out of children.

4. f the oil level needs to be checked or reﬁlled,remove the ﬁller plug and drain it’s contens into

a container. Make sure that no dirt enters with the new oil.

5. Too much oil will prevent saddle from lowering completely. Not enough oil and saddle will not

be able to rise to full height.

6. Do not use brake ﬂuid,turbine

oil ,transmission ﬂuid,motor oil or

glycerin.Improper ﬂuid can cause

premature failure of the jack and

the potential for sudden and

immediate loss of load.

Premium hydraulic jack oil is

recommended.

MAINTENANCE

Si vous avez besoin de composants ou de pièces, contactez le revendeur

En cas de problème veuillez contacter le technicien de votre distributeur agréé

If you need components or parts, please contact the reseller.

In case of problems, please contact your authorized technician.

CLAS Equipements

83 Chemin de la CROUZA

73800 CHIGNIN

FRANCE

Tél. +33 (0)4 79 72 62 22

Fax. +33 (0)4 79 72 52 86

CRIC ROULEUR 3T PEDALE

D’APPROCHE 95mm

SERVICE GARAGE JACK 3T 95mm

OH 6035
