Clage M O Series Manual de usuario

Gebrauchs- und Montageanleitung

Operating and installation instructions

E-Kleindurchlauferhitzer

M3..7-O

E-mini instant water heater

M 3..7-O

www.clage-com.ru

M3...7-O

Inhaltsverzeichnis

1. Gerätebeschreibung

1.1 Technische Daten .............................................................3

1.2 Empfohlene Niederdruckarmaturen ..............................................3

1.2.1 Optionale Schwenkausläufe ...................................................3

1.3 Abmessungen ................................................................4

1.4 Lieferumfang .................................................................4

2. Installation

2.1 Installationsbeispiel: Übertischinstallation M/SMB .................................5

2.2 Montagehinweise .............................................................5

2.3 Installation mit Wandhalter.....................................................6

2.4 Wasseranschluss mit Metallwandhalter...........................................6

2.5 Elektroanschluss ..............................................................8

2.6 Erstinbetriebnahme ...........................................................9

3. Gebrauch

3.1 Typenschild-Blende...........................................................10

3.1.1 Abnehmen der Blende.......................................................10

3.2 Einstellen der Wassermenge und Temperatur .....................................11

3.3 Wechsel des Filtersiebes.......................................................12

3.4 Entlüften....................................................................12

3.5 Reinigung und Pflege .........................................................12

4. Störungsbehebung

4.1 Selbsthilfe bei Problemen......................................................13

4.2 Ersatzteile ..................................................................14

4.3 Kundendienstadresse .........................................................14

5. Entsorgung

5.1 Demontage .................................................................15

5.2 Umwelt und Recycling ........................................................15

6. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013

(Befindet sich am Ende dieses Dokuments)

Hinweis: Die beiliegenden Sicherheitshinweise sind vor der

Installation, der Inbetriebnahme und der Nutzung sorgfältig und

vollständig durchzulesen und für das weitere Vorgehen, sowie den

Gebrauch zu beachten!

www.clage-com.ru

CLAGE

1.2 Empfohlene Niederdruckarmaturen

1.2.1 Optionale Schwenkausläufe

Gerätebeschreibung

1. Gerätebeschreibung

Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-

besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert

werden. Mit höherer Anschlussleistung eignen sich die Geräte auch zur Versorgung einer

Küchenspüle.

Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch

ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht

das Gerät Strom. Die Temperaturerhöhung ist dabei abhängig von der Durchflussmenge.

1.1 Technische Daten

Typ M3-O M4-O M6-O M7-O

Energieeffizienzklasse A *)

Nenninhalt Liter 0,2

Zulässiger Betriebsüberdruck MPa (bar) 0 (0); Nur drucklos zu installieren!

Heizsystem Blankdraht-Heizsystem IES®

Mindestwiderstand des Wassers bei 15°C 1) Ωcm 1100

Maximale Zulauftemperatur °C 20

Nennspannung 1~ / N / PE 230 V AC 2~ / PE 400 V AC

Nennleistung kW 3,5 4,4 5,7 6,5

Nennstrom A 15,2 19,1 24,8 16,3

Mindestens erforderlicher Kabelquerschnitt mm21,5 2,5 4,0 1,5

Warmwasserleistung bei ∆t = 25K 2) l/min 2,0 2,5 3,3 3,7

Einschaltwassermenge l/min 1,3 1,8 2,2 2,4

Ausschaltwassermenge l/min 1,0 1,4 1,7 2,0

ca. Gewicht mit Wasserfüllung kg 1,5

Schutzart IP25

Kennzeichnung / Prüfzeichen siehe Typenschild

*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments. 1) Der spezifische

Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden. 2) Temperaturerhöhung von z.B. 15°C auf 40°C.

SMB/ LS

Art.-Nr. 1100-04100

SME

Art.-Nr. 1100-04150

LS 30

Art.-Nr. 0010-0055

LS 20

Art.-Nr. 0010-0054

LS 12

Art.-Nr. 0010-0052

SME

www.clage-com.ru

M3...7-O

Abb. 2:

»Lieferumfang«

Gerätebeschreibung

1.3 Abmessungen

Abb. 1:

»Abmessungen« (Maßangaben in mm)

Metallwandhalter

Gebrauchs- und Montageanleitung

Montageschrauben und Dübel

Durchlauferhitzer

Spezial-Strahlregler

Wandhalter (nicht bei M/SMB)

Dichtungen

1.4 Lieferumfang

88 + 0..15

155

24,5

1111

126

186

135

www.clage-com.ru

CLAGE

Die Montage erfolgt direkt an die Spezialarmatur SMB oder SME. Wir garantieren eine

einwandfreie Funktion des Durchlauferhitzers nur bei Verwendung von CLAGE-Armaturen und

-Zubehör. Bei der Installation ist Folgendes zu beachten:

• DIN VDE 0100 und EN806 sowie die gesetzlichen Vorschriften des jeweiligen Landes und

die Bestimmungen des örtlichen Elektrizitäts- und Wasserversorgungsunternehmens.

• Technische Daten und Angaben auf dem Typenschild unter der Blende.

• Für Wartungszwecke muss der Durchlauferhitzer leicht zugänglich sein. Ein separates

Absperrventil muss installiert sein.

• Das Gerät darf nur zusammen mit einer Niederdruckarmatur betrieben werden.

• Es dürfen keine Zubehörteile in der Verpackung zurück gelassen werden.

• Die Wasserleitung muss sicher und stabil in der Wand installiert sein.

• Die Mindestanforderungen an den spezifischen Widerstand des Wassers sind einzuhalten.

Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen

erfragt werden.

2.2 Montagehinweise

Abb. 3:

»Installationskizze mit Armatur SMB«(Maßangaben in mm)

Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch

einen Fachmann erfolgen, der dabei für die Beachtung der bestehenden Normen und

Installationsvorschriften voll verantwortlich ist. Wir übernehmen keine Haftung für

Schäden, die durch Nichtbeachtung dieser Anleitung entstehen!

Installation

2. Installation

2.1 Installationsbeispiel: Übertischinstallation M/SMB

www.clage-com.ru

M3...7-O

Installation

1. Den Metallwandhalter gemäß Montageschablone mittig über dem Wasseranschluss

anbringen. Der Metallwandhalter ermöglicht eine Installation des Gerätes in variablem

Abstand zur Wand (bis ca. 15mm Abstand zur Wand).

Abb. 5:

»Montage des Metallwandhalters«(Maßangaben in mm)

2.3 Installation mit Wandhalter

2.4 Wasseranschluss mit Metallwandhalter

• Die Wasserleitungen dürfen bei der Montage und im Betrieb keine mechanische Kraft

auf die Wasseranschlüsse des Durchlauferhitzers ausüben. Sollte sich dies aufgrund der

Installationsbedingungen nicht sicherstellen lassen, empfehlen wir die Verwendung von

flexiblen Verbindungen.

• Das Gerät ist nicht für die Warmwasserversorgung einer Dusche geeignet.

1. Befestigen Sie den Wandhalter mit geeigneten Schrauben und Dübeln an der Wand.

2. Stecken Sie das Gerät auf den Wandhalter und rasten Sie es ein.

Abb. 4:

»Montage des Wandhalters«

www.clage-com.ru

CLAGE

Installation

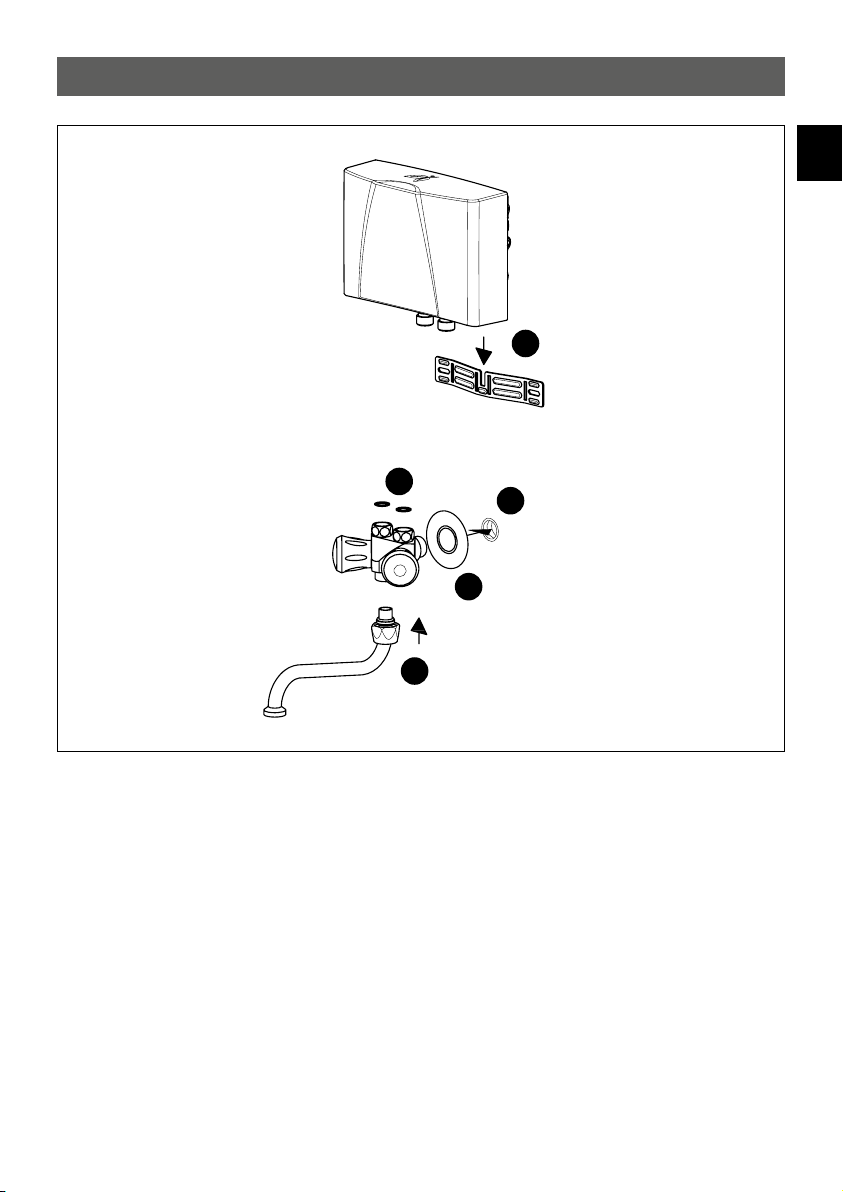

Abb. 6:

»Installation mit Armatur SMB«

2. Abdeckrosette auf ½Zoll-Wasseranschluss der Armatur aufstecken.

3. Armatur auf den ½Zoll-Wasseranschluss aufschrauben – dabei mit Teflonband abdichten.

Die Wasseranschlüsse müssen waagerecht ausgerichtet sein.

4. Dichtungen in die ⅜Zoll-Anschlüsse der Armatur einlegen.

5. Durchlauferhitzer von oben in den Metallwandhalter einhaken und auf die ⅜Zoll-

Anschlüsse der Armatur aufsetzen.

6. Überwurfmuttern abwechselnd anziehen, bis handfest. Dabei die Wasseranschlüsse des

Durchlauferhitzers mit Schraubenschlüssel festhalten.

7. Schwenkauslauf in den Armaturenkörper von unten einstecken und verschrauben.

8. Nach Installation alle Verbindungen auf Dichtheit prüfen.

www.clage-com.ru

M3...7-O

Installation

Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des

Warmwasserventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist

ein Schaden am Heizelement möglich!

1. Schalten Sie die elektrischen Zuleitungen spannungsfrei.

2. Vergewissern Sie sich, dass der Querschnitt der Zuleitung entsprechend der Angaben in den

technischen Daten dieser Anleitung dimensioniert ist.

3. Stellen Sie sicher, dass der Leitungsschutzschalter entsprechend des Querschnittes der

Anschlussleitung des Gerätes und des Querschnittes der Zuleitung dimensioniert ist.

4. Durchlauferhitzer mit Schutzkontaktstecker:

a. Überprüfen Sie, dass die Steckdose an den Schutzleiter angeschlossen ist.

b. Stecken Sie die Schutzkontaktstecker in die Steckdose.

Alternativ:

4. Durchlauferhitzer ohne Schutzkontaktstecker:

a. Beachten Sie, dass nach VDE 0700 Installationsseitig eine allpolige Trennung mit einer

Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.

b. Schließen Sie die Anschlussleitung über eine Geräteanschlussdose nach Schaltplan an.

Alternativ:

4. Anschluss an eine fest verlegte Leitung:

a. Beachten Sie, dass nach VDE0700 installationsseitig eine allpolige Trennung mit einer

Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.

b. Die fest verlegte Leitung muss den Mindestquerschnitt entsprechend der Angabe im

Kapitel»Technische Daten« erfüllen. Der maximale Querschnitt beträgt 6mm2.

c. Öffnen Sie die Haube des Durchlauferhitzers, indem Sie die Typenschild-Blende abneh-

men, die darunter liegende Gehäuseschraube herausdrehen und die Haube vorsichtig

abziehen.

d. Entfernen Sie die vormontierte Anschlussleitung.

e. Führen Sie die fest verlegten Anschlussleitung durch die Tülle in das Gerät und schließen

Sie die Adern nach Schaltplan an. Die Tülle muss die Leitung wasserdicht umschließen.

f. Montieren Sie die Haube wieder auf dem Gerät.

Der Schutzleiter muss angeschlossen werden!

2.5 Elektroanschluss

www.clage-com.ru

CLAGE

M3, M4 (230 V) M6 (230 V) M7 (400 V)

Abb. 7:

»Schaltplan«

Installation

Noch keinen Strom einschalten!

1. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei

heraus strömt, um den Durchlauferhitzer zu entlüften.

2. Setzen Sie den beigefügten Spezial-Strahlregler in die Hülse (M 22/24) am Auslauf der

Armatur, um einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten.

Abb. 8:

»Spezial-Strahlregler einsetzen«

3. Schalten Sie den Strom ein.

4. Passen Sie gegebenenfalls die Wassermenge an, falls zum Beispiel die Temperatur nicht

erreicht wird. Die Vorgehensweise dafür wird im Kapitel»Gebrauch«beschrieben.

5. Erklären Sie dem Benutzer die Funktion und den Gebrauch des Durchlauferhitzers und über-

reichen Sie ihm diese Anleitung zur Information und Aufbewahrung.

6. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst oder im

Internet unter www.clage.de.

2.6 Erstinbetriebnahme

www.clage-com.ru

M3...7-O

Auf der Unterseite der Blende befinden sich neben der Gerätetypenbezeichnung (1) auch die

Geräte-Seriennummer (2) und die Artikelnummer (3).

Gerät an Schutzleiter

anschließen!

Appliance must be earthed!

AAAA BBBB

CCCC

1 32

Abb. 9:

»Typenschild-Blende«

3.1.1 Abnehmen der Blende

Unter dieser Blende befinden sich das Typenschild und die Haubenschraube.

1. Blende an der Riffelung Richtung Wandhalter schieben.

2. An den hinteren Ecken nach unten drücken, bis die Vorderkante hochklappt.

3. Blende nach vorne abziehen.

Abb. 10:

»Abnehmen der Blende«

Sobald das Warmwasserventil an der Armatur geöffnet wird, schaltet sich der Durchlauf-

erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch

wieder aus.

Gebrauch

3. Gebrauch

3.1 Typenschild-Blende

www.clage-com.ru

Otros manuales para M O Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de agua de clage

clage

clage E-instant DBX Series Manual de instrucciones

clage

clage CEX-U/CEX Manual de instrucciones

clage

clage Zip 27941 Manual de usuario

clage

clage S 15 Series Manual de usuario

clage

clage Zip DBX18 BASITRONIC Manual de usuario

clage

clage E-Mini Series Manual de usuario

clage

clage German pool GPI-M3 Manual de usuario

clage

clage ISX Manual de usuario

clage

clage CEX-U Manual de usuario

clage

clage S 5-O Manual de usuario

clage

clage DBX Manual de instrucciones

clage

clage S 10 Manual de usuario

clage

clage German Pool DBN Manual de usuario

clage

clage CEX 9-U ELECTRONIC MPS Manual de instrucciones

clage

clage DEX Manual de instrucciones

clage

clage E-mini MCX Series Manual de usuario

clage

clage FWX SOLARTRONIC Manual de instrucciones

clage

clage BASITRONIC CDX 7-U Manual de instrucciones

clage

clage CFX-U Manual de usuario

clage

clage Zip Water CEX-U Manual de usuario

clage

clage S 5-U Manual de usuario

clage

clage DSX Touch Manual de usuario

clage

clage DEX ELECTRONIC MPS Manual de usuario

clage

clage DCX Next Manual de usuario

Manuales populares de Calentador de agua de otras marcas

Kenmore

Kenmore 153.582400 Manual de usuario

Applimo

Applimo Edel AIR Manual de usuario

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manual de usuario

Toyotomi

Toyotomi Oil Miser OM-180 Manual de usuario

Bradford White

Bradford White EF Series Manual de usuario

Eccotemp

Eccotemp 40-H Manual de usuario

Dimplex

Dimplex ECSd125-580 Guía

Dux

Dux 32FCR6N Manual de usuario

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guía de solución de problemas

Noritz

Noritz N-132M Manual de instrucciones

TESY

TESY GCV7/4S 10047 Hoja de especificaciones

A.O. Smith

A.O. Smith Gphe 50 Manual de usuario

Koryo

Koryo KWHZF15Y Manual de usuario

Pentair

Pentair PSC-14-4-02 Manual de usuario

GE 40M06AAG Instrucciones de montaje

Thermor

Thermor AEROMAX SPLIT 2 Manual de usuario

American Hometec

American Hometec AHQ-B03X Manual de usuario

PVI

PVI MAXIM Manual de usuario

clage M O Series Manual de usuario

Manuales populares de Calentador de agua de otras marcas
