clage Home Server Manual de usuario
Home Server mit Steuerungs-App »Smart Control«
Gebrauchs- und Montageanleitung
Home Server with Control-App “Smart Control“
Operating and installation instructions
11.14
DE
EN
Home Server mit Steuerungs-App »Smart Control«
2 / 48
Wichtige Hinweise
1. Wichtige Hinweise
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor
Sie das Gerät installieren oder benutzen.
Bewahren Sie diese Anleitung für spätere Verwendung zusammen mit
dem Gerät auf.
1.1 Handhabung der Anleitung
Diese Anleitung richtet sich an den Fachmann, der für die Installation des
Gerätes verantwortlich ist, sowie an den Endanwender.
1.2 Sicherheitshinweise
• Schützen Sie das Gerät vor unberechtigtem Zugriff, indem Sie es nur dann
an eine mit dem Internet verbundene IT-Infrastruktur verbinden, wenn diese
durch eine Firewall geschützt wird.
• Schützen Sie das Gerät vor unberechtigtem Zugriff, indem Sie ein siche-
res WLAN-Passwort verwenden. Dieses sollte aus Buchstaben, Zahlen und
Sonderzeichen bestehen und nicht im Lexikon aufgeführt sein.
• Das Gerät ist nur für den Gebrauch in geschlossenen Räumen ausgelegt und
muss vor extremen Umwelteinflüssen geschützt werden, da es unter ande-
rem durch Feuchtigkeit, Hitze,Vibrationen und direkte Sonneneinstrahlung
beschädigt werden kann.
• Stellen Sie sicher, dass die Lüftungsschlitze nicht verschlossen werden, um
Beschädigung durch Überhitzen zu vermeiden.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil, da falsche
Spannungen oder Polaritäten das Gerät beschädigen würden.
• Öffnen Sie das Gerät unter keinen Umständen. Durch unsachgemäße
Reparaturen können Gefahren für den Benutzer entstehen.
• Beachten Sie bei der Fernsteuerung mit der Steuerungs-App eine mögliche
gleichzeitige Benutzung des Durchlauferhitzers durch einen weiteren Nutzer.
Wassertemperaturen über ca. 43°C können besonders bei Kindern als heiß
empfunden werden und ein Verbrennungsgefühl hervorrufen. Ein optional
3 / 48
CLAGE
Wichtige Hinweise
aktivierbarer Temperaturschutz am Durchlauferhitzer hat stets Vorrang vor
der Fernsteuerung.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
• Beachten Sie ebenfalls die Sicherheitshinweise zum Betrieb der Durch-
lauferhitzer und zur Nutzung des iPads. Sie finden diese in den entsprechen-
den Anleitungen.
Home Server mit Steuerungs-App »Smart Control«
4 / 48
Inhaltsverzeichnis
1. Wichtige Hinweise
1.1 Handhabung der Anleitung ..................................................2
1.2 Sicherheitshinweise ........................................................2
2. Gerätebeschreibung
2.1 Übersicht ................................................................5
2.2 Technische Daten ..........................................................6
2.3 Abmessungen.............................................................7
2.4 Lieferumfang .............................................................7
3. Installation
3.1 Voraussetzungen ..........................................................8
3.2 Montageort ..............................................................8
3.3 Montage des Home Servers an einer Wand ......................................9
3.4 Erstinbetriebnahme .......................................................10
4. Gebrauch
4.1 Anschlüsse und Meldeleuchten ..............................................13
4.2 Home Server in bestehende Netzwerk-Infrastruktur integrieren .....................14
4.2.1 Home Server über WLAN verbinden .........................................14
4.2.2 Home Server über LAN-Kabel verbinden......................................15
4.3 Software-Aktualisierung ...................................................15
4.3.1 Aktualisierung der Steuerungs-App..........................................15
4.3.2 Aktualisierung der Home Server-Software.....................................15
4.4 Bedienung der App .......................................................16
4.5 Werkseinstellungen wiederherstellen..........................................19
4.5.1 Zurücksetzen der Steuerungs-App ..........................................19
4.5.2 Zurücksetzen des Home Servers ............................................19
4.6 Reinigung und Pflege......................................................20
5. Selbsthilfe bei Problemen und Kundendienst
5.1 Kundendienstadresse ......................................................22
6. Entsorgung
6.1 Umwelt und Recycling .....................................................23
Die Montageschablone befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
5 / 48
CLAGE
2. Gerätebeschreibung
2.1 Übersicht
Abbildung 1:
»Übersicht«
Gerätebeschreibung
Home Server mit Steuerungs-App »Smart Control«
6 / 48
Der CLAGE Home Server ist ein integrierter Server, der sowohl mit einem WLAN-Controller,
als auch einem speziellen Funkadapter ausgerüstet ist, um als Schnittstelle zwischen der
Steuerungs-App und den Durchlauferhitzern DSX, DEX, CFX, CEX, MCX und MBX-Lumino
zu dienen. Der Server stellt alle benötigten Dienste bereit, um mit der Steuerungs-App die
Auslauftemperatur der Durchlauferhitzer zu steuern und die Betriebsdaten der Durchlauferhitzer
zu erfassen.
Die Steuerungs-App stellt die Nutzeroberfläche für den Home Server dar. Sie verwaltet die
individuellen Nutzerprofile sowie Verbrauchsdaten und ermöglicht über den Touchscreen eines
Apple iPads eine intuitive Bedienung der Durchlauferhitzer.
Die Nutzung des Home Servers ist nur innerhalb eines lokalen Netzwerks möglich. Sowohl
Steuerung, als auch die Daten sind aus dem Internet nicht erreichbar.
2.2 Technische Daten
Typ Home Server mit Steuerungs-App
Spannung V 100–240 (50/60Hz)
Leistung W 3
Abmessungen ohne Netzteil (H×B×T) mm 137×142×38
Gewicht g 330
Umgebungstemperatur °C 0 bis + 50
Luftfeuchtigkeit % < 70 (nicht kondensierend)
WLAN GHz 2,4 (802.11b/g/n)
WLAN-Reichweite m gebäudeabhängig
Funkfrequenz MHz 868,3
Funkreichweite m 10 (inkl. einer Wand)
max. Anzahl Durchlauferhitzer Stk. 10
Gerätebeschreibung
7 / 48
CLAGE
2.3 Abmessungen
Abbildung 2:
»Abmessungen«
2.4 Lieferumfang
Home Server
Netzteil
Gebrauchs und Montageanweisung
LAN-Kabel
Montageschrauben
und Dübel
Abbildung 3:
»Lieferumfang«
Gerätebeschreibung
Home Server mit Steuerungs-App »Smart Control«
8 / 48
3. Installation
Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch einen anerkann-
ten Fachhandwerksbetrieb erfolgen, der dabei für die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist. Wir übernehmen keine Haftung für Schäden, die
durch Nichtbeachtung dieser Anleitung entstehen!
3.1 Voraussetzungen
Zur Nutzung des Home Servers wird Folgendes benötigt:
• Mindestens ein Durchlauferhitzer der Serien DSX, DEX, CFX, CEX, MCX oder MBX-Lumino
hergestellt nach dem 1.April 2013 (Das Herstellungsdatum erkennen Sie an der jeweiligen
12-stelligen Seriennummer xDDDDD-xxxxxx: wenn DDDDD ≥ 13091, dann wurde das Gerät
nach dem 1.April 2013 hergestellt.)
• Die Durchlauferhitzer müssen für den Betrieb mit dem Home Server mit einem Funkmodul
ausgerüstet sein. Das Funkmodul ist ab Werk in den Serien DSX und CFX verbaut und kann
für die anderen genannten Durchlauferhitzer bei Bedarf als Zubehör (Artikelnummer: 3200-
34031) erworben und nachgerüstet werden.
• Ein iPad mit dem Betriebssystem iOS6, iOS7 oder iOS8 muss vorhanden sein.
• Zur Installation der Steuerungs-App ist zudem eine Apple ID und der Zugang zum Apple
AppStore notwendig.
3.2 Montageort
Stellen Sie sicher, dass am vorgesehenen Montageort eine freie Steckdose in Reichweite
der Netzteilleitung (etwa 1,70m) zur Verfügung steht und dass sich alle gewünschten
Durchlauferhitzer in einer Distanz von weniger als zehn Metern zum vorgesehenen Montageort
des Home Servers befinden. Der Home Server kann entweder liegend auf einem festen
Untergrund, oder hängend an einer Wand montiert betrieben werden.
Hinweis: Betreiben Sie das Gerät nicht in der Nähe von Störquellen, wie z.B.
Mikrowellen, oder in der direkten Nähe von metallischen Flächen, um sichere und
zuverlässige Funkverbindungen und eine optimale Funkreichweite zu ermöglichen.
Installation
9 / 48
CLAGE

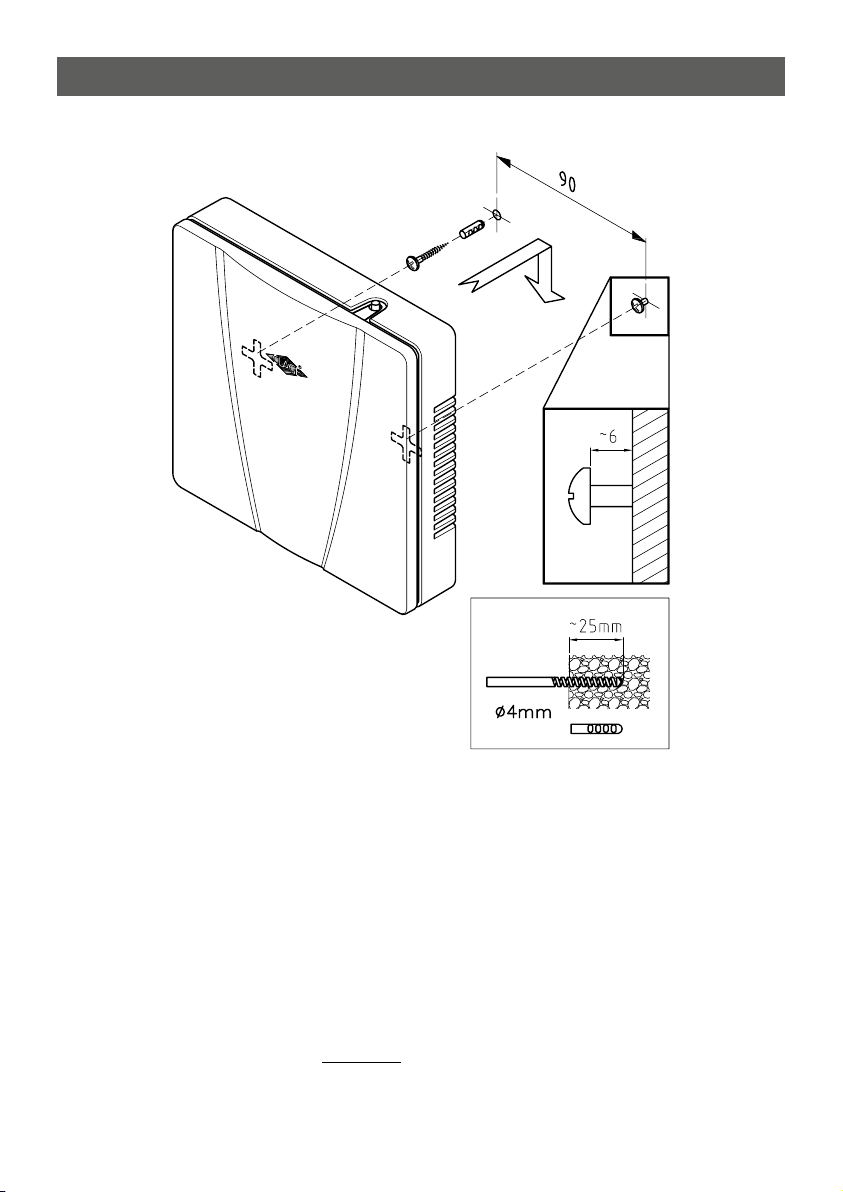

3.3 Montage des Home Servers an einer Wand
Abbildung 4:
»Wandmontage«
1. Bestimmen Sie mit Hilfe der in der Mitte dieser Anleitung befindlichen Bohrschablone die
Position der Bohrlöcher. Beachten Sie dabei, dass die Schrauben im Einrastkreuz oben liegen
müssen.
2. Wenn Sie die mitgelieferten Schrauben und Dübel verwenden, bohren Sie jeweils 25mm tief
mit einem geeigneten 4mm-Bohrer.
3. Stecken Sie die Dübel in die Löcher und schrauben Sie die Schrauben so weit hinein, dass
zwischen Wand und Schraubenkopf ein Abstand von 6mm verbleibt.
4. Hängen Sie den Home Server mit den Einrastkreuzen auf die Schrauben.
5. Verbinden Sie den Home Server noch nicht mit dem mitgeliefertem Netzteil! Lesen Sie dazu
das Kapitel »Erstinbetriebnahme«.
Installation
Home Server mit Steuerungs-App »Smart Control«
10 / 48
3.4 Erstinbetriebnahme
1. Stellen Sie sicher, dass alle Durchlauferhitzer, die Sie mit dem Home Server steuern möchten,
mit Spannung versorgt werden.
2. Verbinden Sie den Home Server mit dem mitgelieferten Netzteil und stecken Sie dies
anschließend in eine Steckdose. Beachten Sie bei der Auswahl der Steckdose die technischen
Daten in dieser Anleitung und auf dem Typenschild des Home Servers.
3. Installieren Sie die Steuerungs-App auf Ihrem iPad. Suchen Sie dazu im Apple
AppStore nach »CLAGE Smart Control« und installieren Sie die App. Starten Sie
die Steuerungs-App noch nicht.
4. Stellen Sie die Verbindung zwischen iPad und Home Server her:
a. Wählen Sie im iPad unter Einstellungen den Bereich WLAN aus und verbinden Sie das iPad
über WLAN mit dem Homeserver:
Name = CLAGE-HS-... (es folgen die letzten vier Stellen der auf dem Typenschild
abgedruckten MAC-Adresse)
Kennwort = Warmwasser
b. Alternativ können Sie den Home Server per LAN-Kabel mit einem Router verbin-
den. Sollten in diesem Fall Probleme bei der Erstinbetriebnahme auftreten, kann die
Einrichtung per WLAN (Variante a.) erfolgen.
5. Konfigurieren Sie die Steuerungs-App:
a. Starten Sie die Steuerungs-App. Sie werden über gefundene neue Home Server informiert.
b. Durch Tippen auf »Einrichten« gelangen Sie ins Home Server Konfigurationsmenü.
c. Tippen Sie auf den Home Server, den Sie einrichten möchten und wählen Sie »Server hin-
zufügen«.
d. Tippen Sie auf den neu hinzugefügten Home Server, um das Konfigurationsfeld zu öffnen.
e. Im Reiter »Einstellungen« können Sie einen Namen für den Home Server vergeben und
den Verbindungsstatus überprüfen.
f. Tippen Sie auf den Reiter »Verfügbare Geräte« werden alle Durchlauferhitzer aufge-
listet, die in Funkreichweite des Home Servers liegen (wiederholen Sie diesen Schritt,
falls Durchlauferhitzer fehlen sollten). Sie können die Durchlauferhitzer mit dem
Home Server verbinden, die mit »Nicht verbunden« markiert sind.Tippen Sie dazu auf
die Zeile des Durchlauferhitzers und bestätigen Sie die Sicherheitsabfrage mit dem
Installationspasswort.
Hinweis: Sollte Ihnen das Installationspasswort nicht vorliegen, kontaktieren Sie
bitte Ihren Installateur oder Systemintegrator.
g. Verbinden Sie bei Bedarf weitere Durchlauferhitzer mit dem Home Server.
h. Tippen Sie auf den Menüpunkt »Räume« und geben Sie eine Bezeichnung für den Raum
Installation
