CHERUBINI Plug Manual de usuario
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES
Plug & Play RX
I
GB
D
F
E
MOTORE TUBOLARE RADIO
CON REGOLAZIONE AUTOMATICA DEL FINECORSA ELETTRONICO
REMOTE CONTROLLED TUBULAR MOTOR RADIO
WITH AUTOMATIC ELECTRONIC LIMIT SWITCH ADJUSTMENT
FUNKROHRMOTOR MIT
AUTOMATISCHER EINSTELLUNG DER ENDLAGEN
MOTEUR TUBULAIRE RADIO
AVEC RÉGLAGE AUTOMATIQUE DU FIN DE COURSE ÉLECTRONIQUE
MOTOR TUBULAR VÍA RADIO
CON REGULACIÓN AUTOMÁTICA DEL FIN DE CARRERA ELECTRÓNICO
Indice:
Preparazione del motore ..........................................................................................p. 4
Collegamenti elettrici ...............................................................................................p. 5
Telecomandi compatibili / Legenda dei simboli ........................................................p. 6
Spiegazione delle sequenze di comando ..................................................................p. 7
Funzione apertura/chiusura programmazione telecomando ................................... p. 8-9
Memorizzazione primo telecomando........................................................................p. 10
Funzione disabilitazione automatica memorizzazione primo telecomando ..............p. 10
Conferma direzione del motore.................................................................................p. 10
Istruzioni d’uso .........................................................................................................p. 11
Ripristino della congurazione originale ..................................................................p. 11
Memorizzazione di altri telecomandi .......................................................................p. 12
Cancellazione singolo telecomando .........................................................................p. 12
Cancellazione totale della memoria telecomandi .....................................................p. 13
Funzioni speciali:
Memorizzazione temporanea telecomando .............................................................p. 14
Memorizzazione telecomandi tascabili A530058 .....................................................p. 15
Collegamenti elettrici per comando motore con 2 pulsanti indipendenti .................p. 16
Gestione modalità di comando motore da lo bianco
SU-STOP-GIÙ-STOP / SU-GIÙ / SU-GIÙ a “Uomo Presente”......................................p. 17
Dichiarazione di conformità......................................................................................p. 78
3
ISTRUZIONI ORIGINALI
ITALIANO
4
PREPARAZIONE DEL MOTORE
NB: Nel caso di tubi con prolo tondo la puleggia di traino deve essere ssata al tubo,
questa operazione è a carico dell’installatore. Per altri proli di tubo il ssaggio è
facoltativo anche se fortemente raccomandato.
1. Inserire l’adattatore sulla ghiera facendo
combaciare la scanalatura con la tacca di
riferimento e spingere no alla battuta.
2. Montare la puleggia di traino sul perno
del motore no allo scatto della molla di
fermo.
3. Introdurre completamente il motore nel
tubo di avvolgimento.
1
2
3
ADATTATORE GHIERA
PULEGGIA DI TRAINO
GHIERA
ITALIANO
I
5

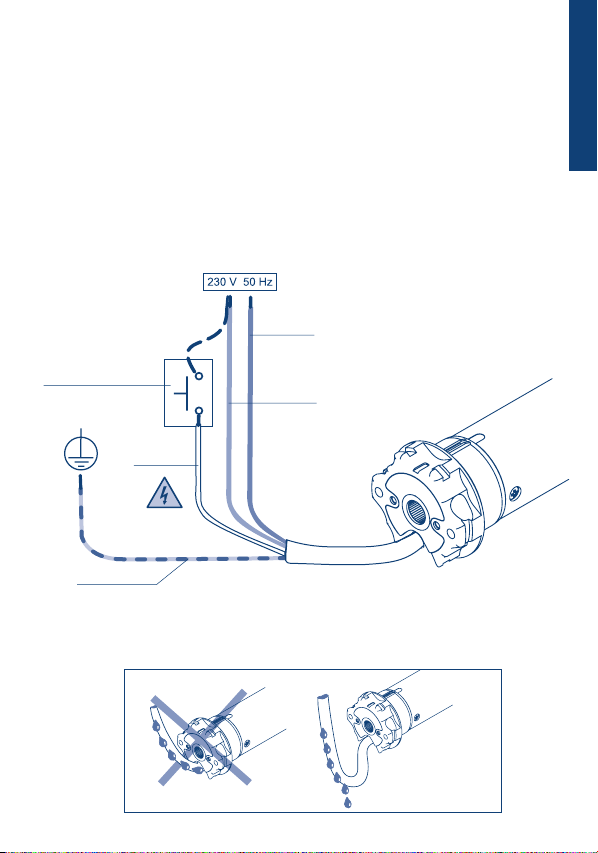

COLLEGAMENTI ELETTRICI
- Per evitare situazioni di pericolo o malfunzionamenti, gli elementi elettrici di comando
collegati al motore devono essere dimensionati in base alle caratteristiche elettriche
del motore stesso.
- I dispositivi di disconnessione devono essere previsti nella rete di alimentazione
conformemente alle regole di installazione nazionali.
- In caso di utilizzo all’esterno, utilizzare un cavo di alimentazione a designazione
H05RN-F contenuto di carbonio min 2%.
- Se il lo bianco non è utilizzato deve essere sempre isolato. È pericoloso toccare il lo
bianco quando il motore è alimentato.
pulsante opzionale*
marrone
blu
bianco
giallo - verde
*L’installazione del pulsante è opzionale, il collegamento può essere eseguito con la fase
(lo marrone) o con il neutro (lo blu), indifferentemente. Con il pulsante è possibile
comandare il motore in modalità passo passo (salita, stop, discesa, stop ...).
ITALIANO
TELECOMANDI COMPATIBILI
6
discesa
salita
LEGENDA DEI SIMBOLI GIRO
discesa
stop
salita
A
B
C
Skipper
A
B
C
ITALIANO
rotazione breve
del motore in
un senso
rotazione lunga
del motore
nell’altro senso
doppia breve
rotazione
del motore
premere il tasto A
premere i tasti A e B
contemporaneamente
premere il
tasto GIÙ su
pulsantiera
premere il
tasto SU su
pulsantiera
rilasciare il
tasto premuto
su pulsantiera
A
+
A B
DOWN
UP
GIRO GIRO Wall
DISPLAY
Cambio
canale +
Cambio
canale -
salita
stop
discesa
A
B
C
SALITA
DISCESA
LED
STOP
GIRO Plus LED DISPLAY
GIRO Lux
Attivazione
funzione luce
Disattivazione funzione luce
Funzione luce attiva
Funzione
vento attiva
GIRO P-Lux DISPLAY
Cambio canale
Attivazione/Disattivazione
funzione luce
Funzione
vento attiva
Funzione luce attiva
display -
Attivazione/Disattivazione del
sensore luce -
Selezione del canale
LED -
Fare riferimento alle istruzioni
speciche del telecomando
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
Skipper
salita
stop
discesa
A
B
C
I
7
SPIEGAZIONE DELLE SEQUENZE DI COMANDO
La maggior parte delle sequenze di comando è composta da tre passi ben distinti, al
termine dei quali il motore segnala, con diversi tipi di rotazione, se il passo si è concluso
in modo positivo o negativo. Lo scopo di questo paragrafo è quello di riconoscere le
segnalazioni del motore.
I tasti devono essere premuti come indicato nella sequenza, senza far passare più di
4 secondi tra un passo e l’altro. Se trascorrono più di 4 secondi, il comando non viene
accettato, e si dovrà ripetere la sequenza.
Esempio di sequenza di comando:
Come si vede nell’esempio, quando la sequenza termina in maniera positiva il motore si
riporta nella posizione iniziale con una singola rotazione lunga. Infatti due brevi rotazioni
nello stesso senso corrispondono ad una rotazione lunga nel senso opposto. Il motore si
riporta nella posizione iniziale anche quando la sequenza non viene completata, in questo
caso effettuando una o due brevi rotazioni.
Esempi di sequenze incomplete:
passo 1 passo 3passo 2
+
A B B B
passo 1
passo 1 passo 2
> 4 sec ripetere la
sequenza
ripetere la
sequenza
> 4 sec
+
A B
+
A B B
ITALIANO
8
FUNZIONE APERTURA/CHIUSURA PROGRAMMAZIONE
TELECOMANDO SKIPPER PLUS - SKIPPER LUX - SKIPPER P-LUX
Per evitare modiche accidentali alla programmazione del motore durante l’uso
quotidiano del telecomando, la possibilità di programmazione viene disabilitata
automaticamente dopo 8 ore dall’invio dell’ultima sequenza (A+B o B+C).
VERIFICA DELLO STATO DELLA FUNZIONE
Per modicare lo stato della funzione vedi le sequenze ABILITAZIONE/DISABILITAZIONE
Procedere con la programmazione come da libretto istruzioni
ABILITAZIONE DELLA PROGRAMMAZIONE
DISABILITAZIONE DELLA PROGRAMMAZIONE
C
Aperta
o dopo
30 sec.
Togliere e rimettere una pila
OPZIONE 2
OPZIONE 1
+ +
ABC
Tn
B
+ +
ABC
Tn o dopo
30 sec.
B
Programmazione
aperta
Programmazione
chiusa
3 sec
+ +
ABC
Tn o dopo
30 sec.
B
A
3 sec
Chiusa
3 sec
ITALIANO
9
FUNZIONE APERTURA/CHIUSURA PROGRAMMAZIONE
TELECOMANDO SKIPPER - SKIPPER WALL - SERIE GIRO
Per evitare modiche accidentali alla programmazione del motore durante l’uso
quotidiano del telecomando, la possibilità di programmazione viene disabilitata
automaticamente dopo 8 ore dall’invio dell’ultima sequenza (A+B o B+C).
VERIFICA DELLO STATO DELLA FUNZIONE
Per modicare lo stato della funzione vedi le sequenze ABILITAZIONE/DISABILITAZIONE
Procedere con la programmazione come da libretto istruzioni
ABILITAZIONE DELLA PROGRAMMAZIONE
DISABILITAZIONE DELLA PROGRAMMAZIONE
ON
Programmazione
aperta
Programmazione
chiusa
....
ON
....
.... Chiusa
Aperta
ON
o dopo
30 sec.
o dopo
30 sec.
1
Tn 2 3
OPZIONE 1
1
Tn 2 3
1
Tn 2 3 o dopo
30 sec.
Togliere
una pila
Rimettere
la pila
OPZIONE 2
2 sec
OPZIONE 2
B
+ +
A B CB
B
C
+ +
A B C
+ +
A B C
A
B
ITALIANO
MEMORIZZAZIONE PRIMO TELECOMANDO
CONFERMA DELLA DIREZIONE DEL MOTORE
Questa operazione può essere eseguita solamente quando il motore è nuovo, oppure
dopo una cancellazione completa della memoria.
T1: Primo telecomando da memorizzare
Durante questa fase alimentare un solo motore per volta.
10
Ad ogni accensione del motore si hanno a disposizione 3 ore per memorizzare il primo
telecomando. Trascorso questo tempo la possibilità di memorizzare il telecomando
viene disabilitata. Per azzerare il timer della funzione è sufciente togliere e ridare
alimentazione al motore.
FUNZIONE DISABILITAZIONE AUTOMATICA
MEMORIZZAZIONE PRIMO TELECOMANDO
T1T1 T1 (2 sec)
+
A B B B
ITALIANO
Se la tapparella è già completamente avvolta, si dovrà prima abbassare di circa
20 cm.
Con il tasto di salita o discesa del telecomando, portare la tapparella in completa apertura.
Tenere premuto il tasto no a che il motore si arresta automaticamente in battuta.
Premere il tasto B (stop) per circa 2 secondi.
Il motore effettua un breve movimento di discesa, quindi riavvolge la tapparella no al
necorsa superiore.
Tn: Telecomando memorizzato
Tn (2 sec) confermaTn
?
A
C
B
A questo punto, il senso di rotazione è determinato correttamente.
