Chauvet SlimPAR 56 IRC IP Manual de usuario

Quick Reference Guide

SlimPAR™ 56 IRC IP QRG EN

About This

Guide

The SlimPAR™ 56 IRC IP Quick Reference Guide (QRG) has basic

product information such as mounting, menu options, and DMX values

Download the User Manual from www.chauvetlighting.com for

details.

Disclaimer

The information and specifications contained in this QRG

are subject to

change without notice.

Safety Notes

These Safety Notes include important information about

installation, use,

and maintenance.

•ONLY connect this product to a grounded and protected circuit.

•Always disconnect from power before cleaning or replacing the fuse.

•DO NOT look at the light source when the product is on.

•Make sure the power cord is not crimped or damaged.

•Never disconnect this product from power by pulling on the cord.

•Use a safety cable when mounting this product overhead.

•DO N

OT allow flammable materials close to the unit while operating.

•DO NOT touch this product when it is operating because it may be hot.

•

The voltage of the outlet to which you are connecting this product must

be within the range stated on the decal or rear panel of the product.

•This product is for indoor or outdoor use (IP65!). Do not submerge this

product.

•

Always mount this product in a location with adequate ventilation, at

least 20 in (50 cm) from adjacent surfaces.

•Be sure that no ventilation slots on the unit’s housing are blocked.

•Never connect this product to a dimmer or rheostat.

•Replace the fuse with the same type and rating.

•ONLY use the hanging/mounting bracket to carry this product.

•The maximum ambient temperature is 104° F (40° C). Do not operate

this product at higher temperatures.

•In the event of a serious operating problem, stop using immediately.

•DO NOT open this product. It contains no user-serviceable parts.

EN SlimPAR™ 56 IRC IP QRG

Contact

Outside the U.S., UK

, or Ireland, contact your distributor to request support

or return a product. Visit www.chauvetlighting.com

for contact

information.

What Is

Included

•SlimPAR™ 56 IRC IP

•DMX In Adapter

•DMX Out Adapter

•Power Cord

•Warranty Card

•Quick Reference Guide

To Begin

Unpack your SlimPAR™ 56 IRC IP and make sure you have received all

parts in good condition. If the box or contents appear damaged, notify the

carrier immediately, not CHAUVET®.

Product

Description

The SlimPAR™ 56 IRC IP is an outdoor-rated LED wash light for use in

indoor or outdoor mobile entertainment applications. Weather-

proof

housing eliminates worry about rain or spilled drinks and the

lightweight,

slim design makes storage and transportation easy.

Product Overview

AC Power

This product has an auto-

ranging power supply that can work with an input

voltage range of 100–240 VAC, 50/60 Hz.

Power Linking

You can link up to 49 SlimPAR™ 56 IRC IP products at 120 VAC and 80

units at 230 VAC.

DMX In/Out

Power In

Power Out

LCD Display

SlimPAR™ 56 IRC IP QRG EN

Mounting

Before mounting this product, read the Safety Notes.

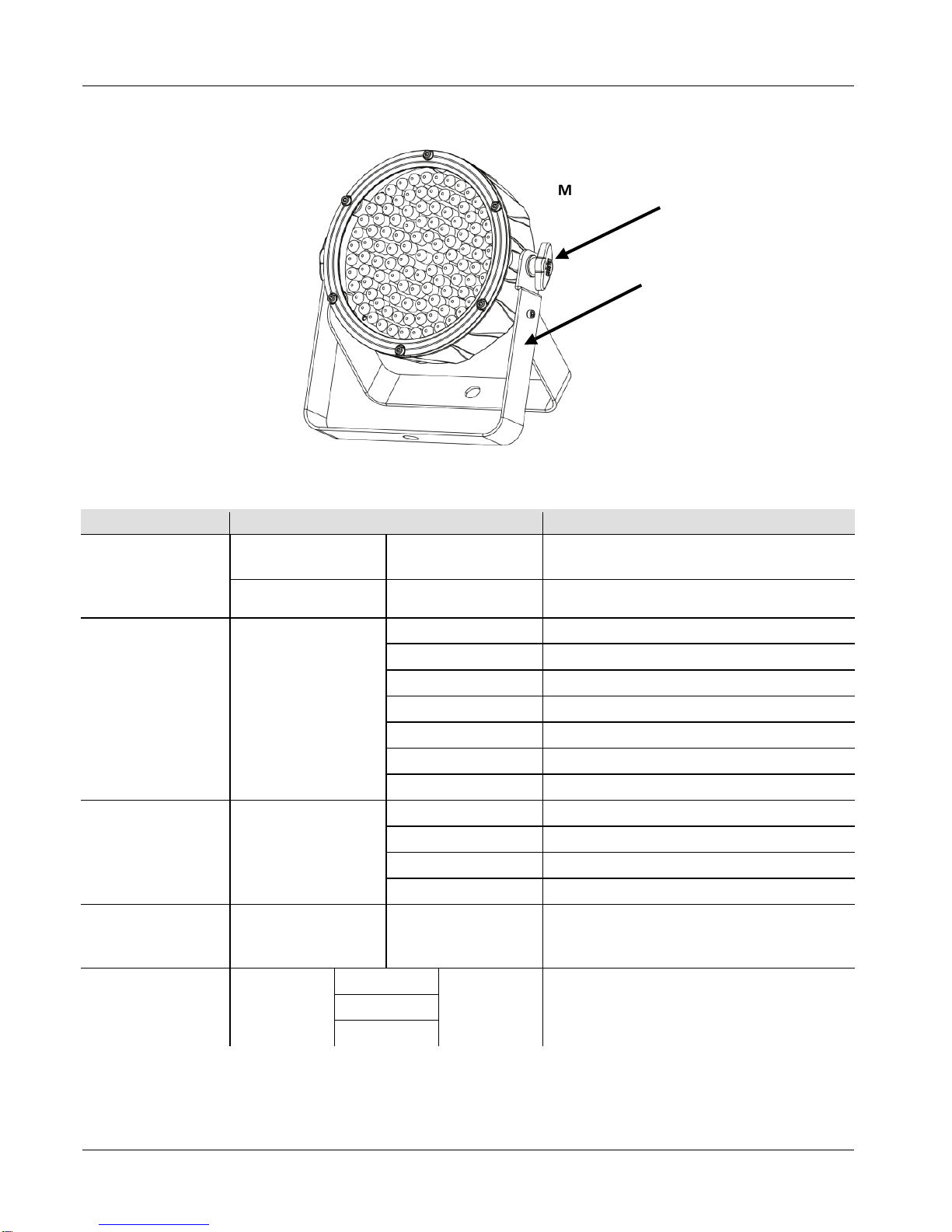

Menu Options

Main Level

Programming Levels

Description

DMX

Personalities and

Addressing

3-CH

d001-d512

Selects 3-channel DMX mode (RGB)

7-CH d001-d512 Selects 7-channel DMX mode

Static Colors C--

Red

Green

Blue

Cyan

Magenta

Yellow

White

Auto Programs P--

7-color program (switching)

7-color program (fading)

3-color program (switching)

3-color program (fading)

Auto Program

Speed

S-- S__1-S100 Controls program speed for P1-P4 only

Custom Color

Mixing U--

r--

r000-100 Custom Static Colors

Combine red, green, and blue

g--

b--

Bracket Adjustment Knob

Double-Bracketed Yoke

for Floor or Overhead

Mounting

EN SlimPAR™ 56 IRC IP QRG

Control Panel

Description

Button Function

<MENU>

Exits from the current menu or function.

<UP>

Navigates upwards through the menu list and increases

the numeric value when in a function.

<DOWN>

Navigates downwards through the menu list and

decreases the numeric value when in a function.

<ENTER>

Enables the currently displayed menu or sets the currently

selected value.

DMX Linking

The SlimPAR™ 56 IRC IP can work with a DMX controller when linked

by DMX serial connections. Instructions for connecting and configuring

this product for DMX operation are in the User Manual. If you are not

familiar with DMX, download the DMX Primer from

www.chauvetlighting.com.

Starting Address

To ensure full access to all channels in each DMX mode, the highest

recommended DMX address is 506.

Master/Slave

Connection

The SlimPAR™ 56 IRC IP uses the DMX data

connection for its

Master/Slave mode. Instructions for connecting and configuring this

product for Master/Slave operation are in the User Manual.

Infrared Remote

Control

The SlimPAR™ 56 IRC IP is fully compatible with the Infrared Remote

Control (IRC) from CHAUVET®. For more information on the IRC or

download instructions, go to www.chauvetlighting.com.

SlimPAR™ 56 IRC IP QRG EN

DMX Values

3-CH

Channel

Function

Value

Percent/Setting

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

7-CH

Channel

Function

Value

Percent/Setting

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Color Macros

(overrides Ch 1-3)

000 015

No function

016 255

Color Macros

Speed

(when Ch 6 is within

032–223)

000 255 0–100%

Strobe

000 015

No function

016 255

Slow to fast

6 Mode

000 031

RGB Mode

032 063

Pulse effect 0–100%

064 095

Pulse effect 100%–0

096 127

Pulse effect 100%–0–100%

128 159

Auto fade transition

160 191

Auto snap transition (3 colors)

192 223

Auto snap transition (7 colors)

224 255

Reserved

Dimmer

000 255

0–100%

ES SlimPAR™ 56 IRC IP QRG

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del SlimPAR™ 56 IRC IP contiene

información básica sobre el producto, como montaje, opciones de menú y

valores DMX. Descargue el manual de usuario de

www.chauvetlighting.com

para una información más detallada.

Exención de

Responsa-

bilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje,

uso y mantenimiento.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Desconecte siempre de la alimentación antes de la limpieza o

sustitución del fusible.

•NO mire a la fuente de luz cuando el producto esté encendido.

•Asegúrese de que el cable de alimentación no está retorcido ni

estropeado.

•Nunca desconecte este producto de la alimentación tirando del cable.

•Use un cable de seguridad cuando monte este producto en lo alto.

•NO permita la presencia de materiales inflamables cerca de la unidad

cuando esté en funcionamiento.

•NO toque este producto cuando esté en funcionamiento, pues podría

estar caliente.

•La tensión del enchufe al que conecte este producto ha de estar en el

rango establecido en el grabado o en el panel posterior de producto.

•Este producto es apto para uso en interiores o exteriores (¡IP65!). NO

sumerja este producto.

•Monte siempre este producto en una ubicación con ventilación

adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

•Asegúrese de que ninguna ranura de ventilación en la carcasa de la

unidad queda bloqueada.

•Nunca conecte este producto a un atenuador o reostato.

•Sustituya el fusible con uno del mismo tipo y categoría.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto.

•La máxima temperatura ambiente es de 104º F (40º C). No haga

funcionar este producto a temperaturas más altas.

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•NO abra este producto. No contiene piezas reparables por el usuario.

SlimPAR™ 56 IRC IP QRG ES

Contacto

Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto. Visite

www.chauvetlighting.com para información de contacto.

¿Qué va

Incluido?

•SlimPAR™ 56 IRC IP

•Adaptador DMX de Entrada

•Adaptador DMX de Salida

•Cable de alimentación

•Tarjeta de garantía

•Guía de Referencia Rápida

Para Empezar

Desembale su SlimPAR™ 56 IRC IP y asegúrese de que ha recibido todas

las partes en buen estado. Si la caja o los componentes parecen dañados,

notifíqueselo al transportista inmediatamente, no a CHAUVET®.

Descripción del

Producto

El SlimPAR™ 56 IRC IP es

un baño de luz (wash light) LED apto para

exteriores, para su uso en aplicaciones de espectáculos móviles en interiores

o exteriores. La carcasa impermeable evita preocupaciones por la lluvia o

por bebidas derramadas, y el diseño ligero y estilizado facili

ta el

almacenamiento y el transporte.

Visión G

eneral del

Producto

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección

automática

que puede funcionar con un rango de tensión de entrada de 100–

240 VCA,

50/60 Hz.

Alimentación en

Cadena

Puede enlazar hasta 49 productos SlimPAR™ 56 IRC IP a 120 VCA, y 80

unidades a 230 VCA.

E/S DMX

Salida de

Alimentación

Entrada de

Alimentación

Pantalla LCD

ES SlimPAR™ 56 IRC IP QRG

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Opciones de Menú

Nivel Principal

Niveles de Programación

Descripción

Personalidades y

Dirección de

Identificación

DMX

3-C d001-d512

Selecciona modo DMX de 3 canales

(RVA)

7-C d001-d512 Selecciona modo DMX de 7 canales

Colores Estáticos

C--

Rojo

Verde

Azul

Cian

Magenta

Amarillo

Blanco

Programas

Automáticos P--

Programa de 7 colores (conmutación)

Programa de 7 colores (fundido)

Programa de 3 colores (conmutación)

Programa de 3 colores (fundido)

Velocidad

Programa

Automático

S-- S__1-S100 Controla la velocidad del programa solo

para P1-P4

Mezcla de Color

Personalizada U--

r--

r000-100 Colores Estáticos Personalizados

Combina rojo, verde y azul

g--

b--

Mando de Ajuste del Soporte

Puente de Doble Soporte

Para Montaje en el Suelo

o en lo Alto

SlimPAR™ 56 IRC IP QRG ES

Descripción del

Panel de

Control

Botón Función

<MENU>

Sale del menú o función actual

<UP>

Navega hacia arriba por la lista de menú y aumenta el

valor numérico cuando está en una función.

<DOWN>

Navega hacia abajo por la lista de menú y disminuye el

valor numérico cuando está en una función.

<ENTER>

Habilita el menú actualmente en pantalla o configura el

valor seleccionado actualmente.

Enlace DMX

El SlimPAR™ 56 IRC IP puede funcionar con un controlador DMX

cuando se enlaza por conexiones serie DMX. Las instrucciones para

conectar y configurar este producto para funcionamiento DMX están en el

Manual de usuario. Si no está familiarizado co

n DMX, descargue el Manual

DMX de www.chauvetlighting.com.

Dirección de Inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la

dirección DMX más recomendable es 506.

Conexión

Maestro

/Esclavo

El SlimPAR™ 56 IRC IP usa la conexión de datos DMX para su modo

Maestro/Esclavo. Las instrucciones para conectar y configurar este producto

para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Control Remoto por

Infrarrojos

El SlimPAR™ 56 IRC IP es totalmente compatible con el Control Remoto

por Infrarrojos (IRC) de CHAUVET®. Para información adicional sobre el

IRC o para descargar las instrucciones, consulte www.chauvetlighting.com.

Otros manuales para SlimPAR 56 IRC IP

Tabla de contenidos

Idiomas:

Otros manuales de Foco de Chauvet

Chauvet

Chauvet Ovation Min-E-10WW Manual de usuario

Chauvet

Chauvet Colordash Manual de usuario

Chauvet

Chauvet Nexus Aw 7x7 Manual del operador

Chauvet

Chauvet Q-WASH 560Z-LED Manual de usuario

Chauvet

Chauvet 6 spot quad IRC Manual de usuario

Chauvet

Chauvet JAM Pack Emerald Manual de usuario

Chauvet

Chauvet Comet LED Manual de usuario

Chauvet

Chauvet COLORstrip Manual de usuario

Chauvet

Chauvet EZpin Pack Manual de usuario

Chauvet

Chauvet Rotating Moons CH-208 Manual de usuario

Chauvet

Chauvet COLORado Batten 144 Tour Manual de usuario

Chauvet

Chauvet Cubix 2.0 Manual de usuario

Chauvet

Chauvet Hurricane 1000 Manual de usuario

Chauvet

Chauvet Ovation ED-190WW Manual de usuario

Chauvet

Chauvet LEDrain 56 Manual de usuario

Chauvet

Chauvet Intimidator Scan 305 IRC Manual de usuario

Chauvet

Chauvet LFS-5D Manual de usuario

Chauvet

Chauvet COLORPALETTE II DMX512 Manual de usuario

Chauvet

Chauvet Intimidator Barrel LED 300 Manual de usuario

Chauvet

Chauvet PowerStream 4 Manual de usuario

Chauvet

Chauvet HIVE Manual de usuario

Chauvet

Chauvet COLORstrip Manual de usuario

Chauvet

Chauvet Net-X Manual de usuario

Chauvet

Chauvet COLORband PiX Manual de usuario

Manuales populares de Foco de otras marcas

VIZULO

VIZULO Micro Martin Guía del usuario

EuroLite

EuroLite LED IP FL-100 SMD Manual de usuario

Cooper Wheelock

Cooper Wheelock XB12 Manual de usuario

Allen + Roth

Allen + Roth 17624-000 Manual de usuario

ADJ

ADJ 4 STAGE PAK Manual de usuario

Cooper Lighting

Cooper Lighting EGL91SW233 Manual de usuario

Max

Max 37496 Manual de usuario

BEGA

BEGA 85 143 Manual de usuario

Beamz

Beamz 151.226 Manual de usuario

EuroLite

EuroLite LED IP FL-8 Manual de usuario

Ledj

Ledj PERFORMER 36 RGB Manual de usuario

Perel

Perel ELS3 Manual de usuario

Perel

Perel ELS3WD Manual de usuario

LumX

LumX LM 36130 Manual de usuario

Xtricity

Xtricity 4-80053 Manual de usuario

Stahl

Stahl 6521/4 Series Manual de usuario

Ecosense

Ecosense EcoSpec Manual de usuario

Ayrton

Ayrton minipanel FX Manual de usuario
