Quick Reference Guide

MotionDrape LED QRG EN

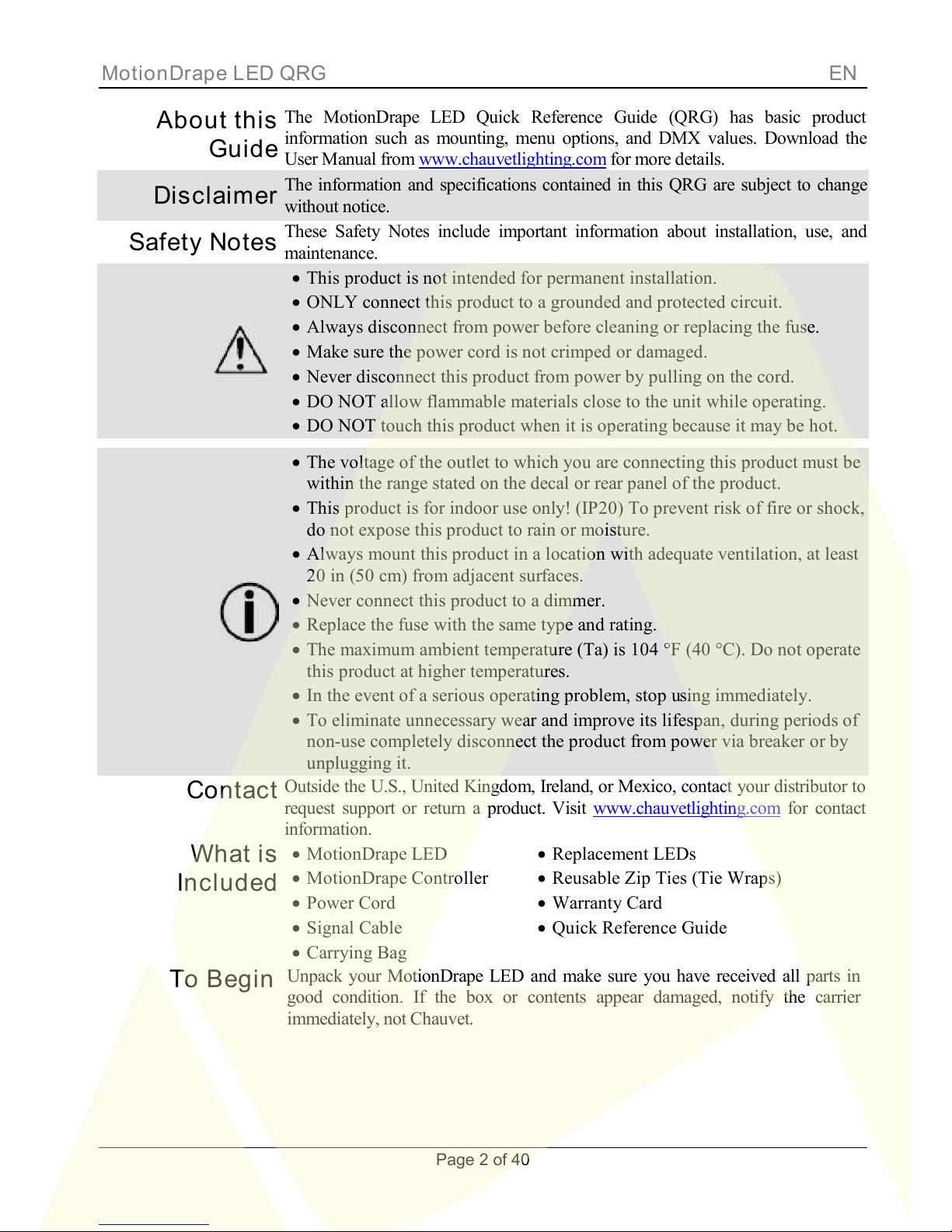

Page 2 of 40

About this

Guide

The MotionDrape LED Quick Reference Guide (QRG) has basic product

information such as mounting, menu options, and DMX values. Download the

User Manual from www.chauvetlighting.com for more details.

Disclaimer The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes

These Safety Notes include important information about installation, use, and

maintenance.

· This product is not intended for permanent installation.

· ONLY connect this product to a grounded and protected circuit.

· Always disconnect from power before cleaning or replacing the fuse.

· Make sure the power cord is not crimped or damaged.

· Never disconnect this product from power by pulling on the cord.

· DO NOT allow flammable materials close to the unit while operating.

· DO NOT touch this product when it is operating because it may be hot.

· The voltage of the outlet to which you are connecting this product must be

within the range stated on the decal or rear panel of the product.

· This product is for indoor use only! (IP20) To prevent risk of fire or shock,

do not expose this product to rain or moisture.

· Always mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjacent surfaces.

· Never connect this product to a dimmer.

· Replace the fuse with the same type and rating.

· The maximum ambient temperature (Ta) is 104 °F (40 °C). Do not operate

this product at higher temperatures.

· In the event of a serious operating problem, stop using immediately.

· To eliminate unnecessary wear and improve its lifespan, during periods of

non-use completely disconnect the product from power via breaker or by

unplugging it.

Contact Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor to

request support or return a product. Visit www.chauvetlighting.com for contact

information.

What is

Included

· MotionDrape LED

· MotionDrape Controller

· Power Cord

· Signal Cable

· Carrying Bag

· Replacement LEDs

· Reusable Zip Ties (Tie Wraps)

· Warranty Card

· Quick Reference Guide

To Begin Unpack your MotionDrape LED and make sure you have received all parts in

good condition. If the box or contents appear damaged, notify the carrier

immediately, not Chauvet.

MotionDrape LED QRG EN

Page 3 of 40

Product

Description

The MotionDrape LED has high output tri-color SMD LEDs perfect for DJ

backdrops with 30 patterns and support for 8 channels of DMX. The

MotionDrape LED has sound-active mode and can run a program without a

DMX512 console.

Product Overview

AC Power This product has an auto-ranging power supply that can work with an input voltage

range of 100 to 240 VAC, 50/60 Hz.

Fuse

Replacement

1. Disconnect this product/product from the power outlet.

2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder and pry

the safety cap out of its housing.

3. Remove the blown fuse and replace with a fuse of the exact same type and

rating (F 2 A, 250 V).

4. Re-insert the fuse holder and reconnect power.

DMX Linking The MotionDrape LED can work with a DMX controller when linked by DMX

serial connections. Instructions for connecting and configuring this product for

DMX operation are in the User Manual. If you are not familiar with DMX,

download the DMX Primer from www.chauvetlighting.com.

Starting Address To ensure full access to all channels in each DMX mode, the highest

recommended DMX address is 505.

Front Panel

Top Panel

Fuse Holder

DMX In/Out

On/Off Switch

LED Display

Button Menu

Power In

Curtain Input

MotionDrape LED QRG EN

Page 4 of 40

Master/Slave

Connection

The MotionDrape LED uses the DMX data connection for its Master/Slave mode.

Instructions for connecting and configuring this product for Master/Slave operation

are in the User Manual.

Mounting Before mounting this product, read the Safety Notes.

Product

Mounting

Diagram

Control Panel

Description

Button Function

<MENU> Exits from the current menu or function

<ENTER> Enables the currently displayed menu or sets the currently

selected value into the selected function

<UP> Navigates upwards through the menu list and increases the

numeric value when in a function

<DOWN> Navigates downwards through the menu list and decreases the

numeric value when in a function

Menu Options

Main Level Programming Levels Description

Version VX.X LED-XXX Shows the software version number

Automatic No Disables automated function

Yes Enables automated function

Sound No Disables Sound mode

Yes Enables Sound mode

Dmx512

No Disables DMX512 mode

Yes Address

001–512 Enables DMX512 mode and sets starting address

Speed 1–9 Selects how fast the Automated programs run

Program 1–30

No Disables numbered program running in sequence in

Automatic or Sound mode

Yes Enables numbered program running in sequence in

Automatic or Sound mode

Grommets for easy truss mounting

and various stand applications

MotionDrape LED QRG EN

Page 5 of 40

DMX Values

8-CH Channel Function Value Percent/Setting

1 Dimmer 000 ó 007

008 ó 255

No function

0–100%

2 Strobe 000 ó 010

011 ó 255

No function

0–100%

3 Red 000 ó 255 0–100%

4 Green 000 ó 255 0–100%

5 Blue 000 ó 255 0–100%

6 Programs 1–15

000 ó 015

016 ó 031

032 ó 047

048 ó 063

064 ó 079

080 ó 095

096 ó 111

112 ó 127

128 ó 143

144 ó 159

160 ó 175

176 ó 191

192 ó 207

208 ó 223

224 ó 239

240 ó 255

No function

Falling Star

Diagonal Color Bands

Color Pattern Chase

Inward Arrow (L–R)

Color Stack

Multi-Color Freeway

Color Wave (L–R)

Color Wave (R–L)

Color Bar Chase (L–R)

Color Bar Chase (R–L)

Windmill

Fan

Whirlpool

Falling Snow

Multi box Frenzy

7 Programs 16–30

000 ó 015

016 ó 031

032 ó 047

048 ó 063

064 ó 079

080 ó 095

096 ó 111

112 ó 127

128 ó 143

144 ó 159

160 ó 175

176 ó 191

192 ó 207

208 ó 223

224 ó 239

240 ó 255

No Function

Center Burst

Outer Burst

EQ Effect

Rolling Color

Horizontal Snow

Inner Zone

Outer Zone

Diamond Spread

Single Diamond Squeeze

Follow The Leader

Crisscross

X-Factor

Double Diamond Squeeze

Red X-Factor

Multi Rain

8 Speed 000 ó 255 Slow to fast

MotionDrape LED QRG ES

Page 6 of 40

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del MotionDrape LED contiene

información básica sobre el producto, como montaje, opciones de menú y valores

DMX. Descargue el manual de usuario de www.chauvetlighting.com para

información más detallada.

Exención de

Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio

sin previo aviso.

Notas de

Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y

mantenimiento.

· Este producto no está concebido para una instalación permanente.

· Conecte este producto SOLO a un circuito con toma de tierra y protegido.

· Desconecte siempre de la alimentación antes de la limpieza o sustitución

del fusible.

· Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

· Nunca desconecte este producto de la alimentación tirando del cable.

· NO permita la presencia de materiales inflamables cerca de la unidad

cuando esté en funcionamiento.

· NO toque este producto cuando esté en funcionamiento, pues podría estar

caliente.

· La tensión del enchufe al que conecte este producto ha de estar en el rango

establecido en el grabado o en el panel posterior de producto.

· ¡Este producto es para uso en interiores solamente! (IP20) Para evitar

riesgos de incendio o descarga, no exponga este producto a la lluvia o la

humedad.

· Monte siempre este producto en una ubicación con ventilación adecuada,

al menos a 20'' (50 cm) de superficies adyacentes.

· Nunca conecte este producto a un atenuador.

· Sustituya el fusible con uno del mismo tipo y categoría.

· La máxima temperatura ambiente (Ta) es de 104 °F (40 °C). No haga

funcionar este producto a temperaturas más altas.

· En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

· Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el interruptor o

desenchufándolo, durante los periodos en los que no se use.

Contacto Fuera de EE.UU, Reino Unido, Irlanda o México, póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto. Visite

www.chauvetlighting.com para información de contacto.

Qué va

Incluido

· MotionDrape LED

· Controlador MotionDrape

· Cable de alimentación

· Cable de señal

· Bolsa de transporte

· LEDs de recambio

· Cierres de cremallera reutilizables

(bandas de sujección)

· Tarjeta de garantía

· Guía de Referencia Rápida

MotionDrape LED QRG ES

Page 7 of 40

Para Empezar Desembale su MotionDrape LED y asegúrese de que ha recibido todas las partes

en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al

transportista inmediatamente, no a Chauvet.

Descripción

del Producto

El MotionDrape LED tiene LEDs SMD tricolor de alta potencia perfectos para

escenarios de DJ con 30 patrones y soporte para 8 canales de DMX. El

MotionDrape LED tiene modo activo por sonido y puede ejecutar un programa

sin una consola DMX512.

Visión General del

Producto

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática que

puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.

Sustitución del

Fusible

1. Desconecte este producto de la toma de corriente.

2. Haga palanca con la cabeza de un destornillador plano en la ranura del

portafusibles y saque de la carcasa la tapa de seguridad.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del

mismo tipo y categoría exactamente (F 2 A, 250 V).

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Panel Frontal

Panel Superior

Portafusibles

Entrada/Salida

DMX

Interruptor

On/Off

Pantalla LED

Menú de

botón

Entrada de

alimentación

Entrada de

cortina

MotionDrape LED QRG ES

Page 8 of 40

Enlace DMX El MotionDrape LED puede funcionar con un controlador DMX cuando se enlaza

por conexiones serie DMX. Las instrucciones para conectar y configurar este

producto para funcionamiento DMX están en el Manual de usuario. Si no está

familiarizado con DMX, descargue el Manual DMX de

www.chauvetlighting.com.

Dirección de

Inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la

dirección DMX más recomendable es 505.

Conexión

Maestro/

Esclavo

El MotionDrape LED usa la conexión de datos DMX para su modo

Maestro/Esclavo. Las instrucciones para conectar y configurar este producto

para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

Montaje Antes de montar este producto, lea las Notas de Seguridad.

Diagrama

de Montaje

del Producto

Descripción del

Panel de Control

Botón Función

<MENU> Sale del menú o función actual

<ENTER> Habilita el menú actualmente en pantalla o configura el valor

seleccionado actualmente dentro de la función seleccionada

<UP> Navega hacia arriba por la lista de menú y aumenta el valor

numérico cuando está en una función

<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor

numérico cuando está en una función

Orificios para fácil montaje en truss y

varias aplicaciones de escenario

MotionDrape LED QRG ES

Page 9 of 40

Opciones de Menú

Nivel Principal Niveles de Programación Descripción

Version VX.X LED-XXX Muestra el número de versión del software

Automatic No Deshabilita la función de modo automático de las

unidades

Yes Habilita la función de modo automático de las unidades

Sound No Deshabilita la función de modo por sonido de las unidades

Yes Habilita la función de modo por sonido de las unidades

Dmx512

No Deshabilita la función de modo DMX512 de las unidades

Yes Address

001–512

Habilita la función de modo DMX512 de las unidades y

establece la dirección de inicio

Speed 1–9 Selecciona a la velocidad a la que se ejecuta el modo de

programas automáticos

Program 1–30

No Deshabilita el programa numerado que se ejecuta en

secuencia en modo automático o por sonido

Yes Habilita el programa numerado que se ejecuta en

secuencia en modo automático o por sonido

MotionDrape LED QRG ES

Page 10 of 40

Valores DMX

8-C

Canal Función Valor Porcentaje/Configuración

1 Atenuador 000 ó 007

008 ó 255

Sin función

0–100%

2 Estroboscopio 000 ó 010

011 ó 255

Sin función

0–100%

3 Rojo 000 ó 255 0–100%

4 Verde 000 ó 255 0–100%

5 Azul 000 ó 255 0–100%

6 Programas 1–15

000 ó 015

016 ó 031

032 ó 047

048 ó 063

064 ó 079

080 ó 095

096 ó 111

112 ó 127

128 ó 143

144 ó 159

160 ó 175

176 ó 191

192 ó 207

208 ó 223

224 ó 239

240 ó 255

Sin función

Estrella fugaz

Bandas de color en diagonal

Secuencia de patrón de color

Flecha hacia adentro (I–D)

Grupo de color

Autopista multicolor

Onda de color (I–D)

Onda de color (D–I)

Secuencia de barra de color (I–D)

Secuencia de barra de color (D–I)

Molino

Ventilador

Remolino

Nieve cayendo

Multi-caja frenética

7 Programas 16–30

000 ó 015

016 ó 031

032 ó 047

048 ó 063

064 ó 079

080 ó 095

096 ó 111

112 ó 127

128 ó 143

144 ó 159

160 ó 175

176 ó 191

192 ó 207

208 ó 223

224 ó 239

240 ó 255

Sin función

Explosión central

Explosión hacia afuera

Efecto EQ

Color rodante

Nieve horizontal

Zona interna

Zona externa

Extensión en diamante

Concentración en un diamante

Follow The Leader

Entrecruzado

Factor-X

Concentración en doble diamante

Factor-X Rojo

Multi-Lluvia

8 Velocidad 000 ó 255 Lento a rápido

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de Chauvet DJ

Chauvet DJ

Chauvet DJ COLORband Q3BT ILS Manual de usuario

Chauvet DJ

Chauvet DJ Hurricane Bubble Haze X2 Q6 Manual de usuario

Chauvet DJ

Chauvet DJ Geyser P6 Manual de usuario

Chauvet DJ

Chauvet DJ Funfetti Shot Manual de usuario

Chauvet DJ

Chauvet DJ LX-10 Manual de usuario

Chauvet DJ

Chauvet DJ SlimPAR Q12BT Manual de usuario

Chauvet DJ

Chauvet DJ Intimidator Spot 160 ILS Manual de usuario

Chauvet DJ

Chauvet DJ Swarm 5FX Manual de usuario

Chauvet DJ

Chauvet DJ 4BAR Flex T USB Manual de usuario

Chauvet DJ

Chauvet DJ FESTOON 2 RGB Manual

Chauvet DJ

Chauvet DJ Intimidator Scan 360 Manual de usuario

Chauvet DJ

Chauvet DJ COLORband T3 BT Manual de usuario

Chauvet DJ

Chauvet DJ COLORband Q4 IP Manual de usuario

Chauvet DJ

Chauvet DJ COLORband HEX 9 IRC Manual de usuario

Chauvet DJ

Chauvet DJ INTIMIDATOR SPOT 260 Manual de usuario

Chauvet DJ

Chauvet DJ XPRESS-RACK 1024 Manual de usuario

Chauvet DJ

Chauvet DJ Maverick MK2 Wash Manual de usuario

Chauvet DJ

Chauvet DJ Bubble Machine Manual de usuario

Chauvet DJ

Chauvet DJ EVE P-160 RGBW Manual de usuario

Chauvet DJ

Chauvet DJ 4Bar Quad Manual de usuario

Chauvet DJ

Chauvet DJ Intimidator SPOT 155 Manual de usuario

Chauvet DJ

Chauvet DJ Hurricane 1400 Manual de usuario

Chauvet DJ

Chauvet DJ Freedom Par T6 Manual de usuario

Chauvet DJ

Chauvet DJ SlimPAR PRO H USB Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
