Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32422_071
1
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver-
traut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf
zugreifen können.
• Bitte beachten Sie vor der Montage das beiliegende Datenblatt mit weiteren Sicher-
heits- und Verwendungshinweisen.
• Beginnen Sie nicht mit der Montage, bevor Sie die komplette Bedienungsanleitung
gelesen und diese verstanden haben.
• Dieses Produkt muss auf ebener, sauberer Fläche mit ausreichend Platz um die Mon-
tageäche aufgebaut werden.
• Führen Sie die Installation mit einer weiteren Person durch um eine sichere Montage
zu gewährleisten.
• Entnehmen die das Produkt der Verpackung und entfernen alle Verpackungsmate-
rialien. Achten Sie darauf, dass sich kein Verpackungsmaterial am oder im Produkt
bendet. Sollten Sie Verpackungsbeschädigungen feststellen, prüfen Sie zusätzlich
ob Beschädigungen am Produkt zu nden sind. Sollten Sie äußerliche Beschädigun-
gen an dem Gerät oder unerwartete unübliche Funktionsweisen feststellen, darf das
Produkt nicht weiter genutzt oder aufgebaut werden. Kontaktieren Sie umgehend
den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web:
www.celexon.de, Mail: info@celexon.de) für weitere Informationen.
• Um einen störungsfreien Betrieb sicherzustellen, darf das Produkt ausschließlich in
Innenbereichen eingesetzt werden, es ist NICHT zur Nutzung im Freien geeignet.
• Die Nutzung des Gerätes und Zubehörteilen ist Kindern unter 16 Jahren verboten.
• Sorgen Sie dafür, dass keine Kinder mit den Geräten spielen oder sich ohne Aufsicht
in der Nähe aufhalten.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Achtung Verletzungsgefahr! Verändern Sie das Produkt niemals eigenmächtig.
Führen Sie Reparaturen nie selbst aus!
• Dieses Produkt darf nur in unverändertem Originalzustand verwendet werden.
• Verwenden Sie das Produkt nicht in der Nähe von Geräten die Gase oder Wasser
auslassen oder in staubiger Umgebung.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus
bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
WARNHINWEISE
2
• Verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Um-
gebung führen.
• Ziehen Sie die Schrauben fest, aber überdrehen diese nicht. Ein zu festes Anziehen
(z.B. durch Verwendung eines Akkuschraubendrehers) kann Schäden verursachen
und den sicheren Halt der Leinwand beeinträchtigen.
• Hängende Lasten müssen mindestens zweimal jährlich auf Festigkeit und Tragfähig-
keit geprüft werden.
• Bei Nichtbeachtung obiger Anweisungen kann es zu Personenschäden und
Beschädigungen des Produktes oder Geräten die daran angeschlossen
sind kommen. Auch kann bei fehlerhafter Installation oder Verwendung die
Garantie erlöschen.
• Wenn Sie beim Verwenden des Produktes unsicher sind, kontaktieren Sie
Fachpersonal, Ihren Händler oder celexon direkt (Web: www.celexon.de,
Mail: info@celexon.de).
• Technische Änderungen und Irrtümer vorbehalten.
Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden,
wenn die Leinwand außerhalb der empfohlenen Spezikationen verwendet wird, oder
bei unsachgemäßer Installation. Verwenden Sie diese Leinwand nicht in der Nähe von
Heizungen oder Klimaanlagen. Montieren Sie das Produkt ebenfalls nicht in direktem
Sonnenlicht oder vor einem Fenster. Aufgrund der temperaturempndlichen PVC Ober-
äche kann es zu nachhaltiger Beschädigung des Projektionstuchs kommen.
Wir empfehlen Ihnen, nach der Lieferung ca. 2 Stunden mit der Montage zu warten. So
kann sich die Leinwand akklimatisieren; besonders wenn die Leinwand von kalter in eine
warme Umgebung oder umgekehrt gebracht wird.
Bitte vermeiden Sie jegliche Flecken auf der Tuchoberäche. Diese könnten sich mög-
licherweise nicht mehr entfernen lassen.
• Beachten Sie die Front-und Rückseite des Tuches bei der Anbringung
• Bitte kontrollieren Sie ALLE Teile vor dem Zusammenbau auf Vollständigkeit, Schä-
den oder Kratzer!
• Die Leinwand darf NUR auf weichem, gepolstertem Untergrund zusammengebaut
werden. Die Rahmenbeschichtung kann andernfalls verkratzen.
• Für eine dauerhafte Planlage beachten Sie folgende Hinweise:
1. Berühren Sie das Projektionstuch nicht mit den Händen
2. Falten Sie das Projektionstuch nicht
3. Bemalen oder beschriften Sie nicht das Projektionstuch
3
Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch
den Hersteller geändert werden. Änderungen werden jeweils in den folgenden
Versionen dieses Handbuchs ergänzt. Der Hersteller übernimmt keine Garantie
oder Gewährleistung auf die Richtigkeit der Angaben in diesem Dokument.
PFLEGEHINWEIS
Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungs-
mitteln, die Lösungsmittel enthalten. Benutzen Sie nur ein weiches und saube-
res Tuch. Mit einer milden Seifenlauge kann gegebenenfalls Schmutz von der
Ober äche entfernt werden. Vermeiden Sie unbedingt den Kontakt mit spitzen
oder scharfen Gegenständen. Diese könnten das Projektionstuch nachhaltig
beschädigen. Weitere Hinweise entnehmen Sie den beiliegenden Leinwand-
hinweisen.
HAFTUNGSAUSSCHLUSS
LIEFERUMFANG
2x horizontales Aluminium
Rahmenteil (A)
Hinweis: Bei Leinwänden mit
einer Bildbreite größer als 300 cm
besteht ein Rahmenteil aus zwei
zusammensteckbaren Teilen
4x Montagewinkel (D)
1 x Projektionstuch (C)
4x Metallecken (E) 8x Gewindeschrau-
ben (F)
2x vertikales Aluminium
Rahmenteil (B)
4
8x Rutschgewinde (G)
Pro (L) sind je 2 Stück zu-
sätzlich im Lieferumfang
24x Montageschrauben (J)
Hinweis: Wenn (A) geteilt ist, sind 8
Stück zusätzlich im Lieferumfang
Pro (L) sind 2 Stück zusätzlich im
Lieferumfang
Stützstrebe (L)
Hinweis:
• Bei Leinwänden mit einer Bildbreite bis 250cm ist keine Stützstrebe im Lieferumfang
• Bei Leinwänden mit einer Bildbreite von 280-300cm ist 1x Stützstrebe im Lieferumfang
• Bei Leinwänden mit einer Bildbreite von 350cm sind 2x Stützstreben im Lieferumfang
• Bei Leinwänden mit einer Bildbreite von 400cm sind 3x Stützstreben im Lieferumfang
8x Kunststoffdübel (K)
4x Wand-Aufhängung (I)2x Verbindungselement (H)
Hinweis: nur beiliegend, wenn (A)
geteilt ist
INSTALLATIONSHINWEIS
Vor der Installation prüfen Sie dringend, ob alle oben aufgeführten Teile ent-
halten sind! Sollten Teile fehlen, kontaktieren Sie den Händler, bei welchem Sie
das Produkt gekauft haben und warten mit der Installation auf Vollständigkeit.
5
SCHRITT 1: MONTAGE RAHMEN
1. ACHTUNG: Dieser Schritt ist nur erforderlich, wenn (A) geteilt ist.
Ansonsten bitte mit dem nächsten Schritt fortfahren.

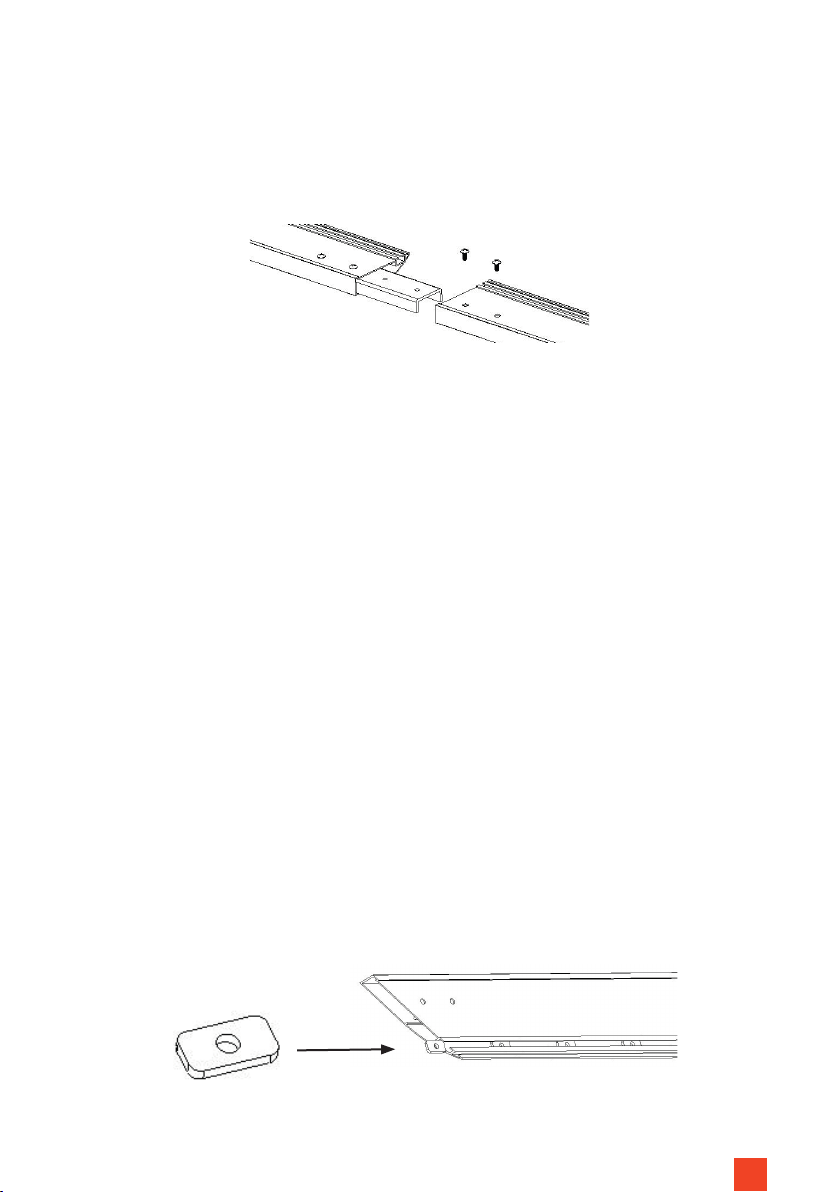

Abb. 1
Abb. 2
2. Schieben Sie pro horizontalem Rahmenteil (A) 4 Rutschgewinde (G) zzgl.
folgender angegebener Rutschgewinde gem. Abbildung ein:
Bei Leinwänden mit einer Bildbreite bis 250 cm = 0x (G) pro Rahmenteil
Bei Leinwänden mit einer Bildbreite bis 300 cm = 1x (G) pro Rahmenteil
Bei Leinwänden mit einer Bildbreite von 350 cm = 2x (G) pro Rahmenteil
Bei Leinwänden mit einer Bildbreite von 400 cm = 3x (G) pro Rahmenteil
INSTALLATION
Legen Sie die horizontalen Rahmenteile (A) mit der achen Seite auf den
Boden. Legen Sie ein sauberes und weiches Tuch unter die Rahmenteile, um
Kratzer auf der Oberäche zu vermeiden. Die beiden senkrecht abgeschnitte-
nen Seiten zeigen zueinander. Stecken Sie ein Verbindungselement (H) gemäß
Abbildung 1 in ein Rahmenteil. Achten Sie darauf, dass die Löcher übereinan-
der liegen. Schrauben Sie nun mit zwei Schrauben (J) das Verbindungselement
(H) fest. Sobald dies befestigt ist, schieben Sie das Element in das andere Rah-
menteil (A) und achten auch hier darauf, dass die Löcher übereinander liegen.
Schrauben Sie nun mit zwei Schrauben (J) das Verbindungselement (H) fest.
Wiederholgen Sie diesen Schritt ein weiteres Mal mit den übrigen Bauteilen.
Dieser Schritt ist abgeschlossen, wenn Sie zwei montierte horizontale Rah-
menteile vorliegen haben.
6
3. Legen Sie alle vier Rahmenteile 2x
(A) und 2x (B) in die nale Position auf
den Boden (Abb. 3).
Abb. 3
4. Stecken Sie in die horizontalen Rah-
menteile (A) pro Ende eine Metallecke
(E) (Abb. 4).
Abb. 4
5. Schieben Sie die vertikalen Rahmenteile (B) auf die Ecken (Abb. 5).
Abb. 5
6. Schieben Sie das unteren horizon-
talen Rahmenteil (A) auf die vertikalen
Rahmenteile (B) (Abb. 6).
Abb. 6
7. Sobald alle Rahmenteile ineinander gesteckt sind, wird jede Ecke mit 4x
Schrauben (J) xiert (Abb. 7). Achten Sie beim Festziehen darauf, dass die
Ecken exakt im 90° Winkel zueinander passend liegen, erst dann ziehen sie
die Schrauben fest.
Abb. 7
7
Abb. 8
8. ACHTUNG: Dieser Schritt ist nur
erforderlich wenn Stützstrebe (L) im
Lieferumfang enthalten ist. Ansonsten
bitte mit dem nächsten Schritt fortfah-
ren.
Richten Sie die Rutschgewinde (G) und
Stützstreben gemäß Abb. 8 je nach An-
zahl der beiliegenden Stützstreben (L)
wie folgt aus:
1x Stützstrebe (L) im Lieferumfang
2x Stützstrebe (L) im Lieferumfang
3x Stützstrebe (L) im Lieferumfang
9. Schrauben Sie die Stützstrebe(n) (L) und die Wandaufhängung (I) mit den
Schrauben (J) an den Rutschgewinden (G) fest.
8
SCHRITT 2: MONTAGE TUCH
Abb.9
Abb. 10
1. Legen Sie das Projektionstuch mit der
Projektionsseite nach unten zeigend auf
einen sauberen Untergrund.
Achten Sie darauf, dass die Ober äche
und der Untergrund nicht verschmutzt
sind. Positionieren Sie den Rahmen mit-
tig mit der achen Seite vorsichtig auf
dem Projektionstuch. Falls es eine Ul-
traschallschweißnaht im Betrachtungs-
bereich des Projektionstuchs gibt, mon-
tieren Sie das Tuch bitte so, dass sich
diese Naht in dem oberen Bereich der
Leinwand be ndet.
2. Fixieren Sie nun das Projektionstuch
mit den bereits vormontierten Klett-
streifen an dem Rahmen.
Gehen Sie wie folgt vor:
Beginnen Sie an einer horizontalen Seite
und ziehen das Projektionstuch mit dem
Klettstreifen auf die Rückseite des Rah-
mens. Achten Sie dabei auf eine gute
Ausrichtung des Rahmens und des Pro-
jektionstuchs in den Ecken (Abb. 11).
Führen Sie diese Schritte nun auf der
gegenüberliegenden Seite durch und
versuchen das Projektionstuch dabei so
weit wie möglich zu spannen, während
Sie es mit den Klettstreifen xieren.
Abb. 11
9
Abb. 12 Abb. 13
Legen Sie nun die Ecklasche mit genügend Spannung an der schmalen Rah-
menseite um (Abb. 12) und xieren die vertikale Seite des Projektionstu-
ches mit den Klettstreifen an den Aluminiumrahmen. Wiederholen Sie den
Schritt anschließend auf der gegenüberliegenden Seite und spannen Sie das
Projektionstuch dabei so gut wie möglich (Abb. 13).
Das Tuch muss je nach Witterung gut gespannt werden, in kalter Jahreszeit ist
es sinnvoll, das Tuch vor Montage in einem warmen Raum 24 Std. zu lagern,
damit es exibler wird und sicher aufgezogen werden kann.
Die Tücher werden per Laserschnitt exakt zugeschnitten und passen exakt auf
den Rahmen. Das Tuch ist dann richtig auf dem Rahmen xiert, wenn die 4
Ecken exakt wie in Abb. 12 und 13 anliegen, die Tuchlasche sauber umgelegt
und mit der kurzen Seite des Tuches beim umfalten sauber mit abgedeckt wer-
den kann. Das Tuch muss so lange nachkorrigiert werden am Klett-Bereich, bis
über die gesamte Fläche absolute Planlage bis in die Ecken erreicht wurde.
Dabei muss das Tuch mit ggf. leichtem Anheben des Rahmens aus der Tuch-Flä-
che so um den Rahmen gezogen werden, dass es keinerlei Faltenbildung auf
der Fläche mehr gibt. Ist das Tuch korrekt gespannt, deckt der Klettbereich des
Tuches genau den Klettbereich auf dem Rahmen ab oder aber die Fläche ist
komplett plan und die Tuch-Ecken liegen exakt auf den Rahmenecken.
Otros manuales para Expert Pure White
3
Tabla de contenidos
Idiomas:
Otros manuales de Proyector de Celexon
