Cebora 365 Manual

Allegato SCHEMI ELETTRICI E LISTA RICAMBI

Annex WIRING DIAGRAMS AND SPARE PARTS

ART. 365

QUESTA PARTE È DESTINATA ESCLUSIVAMENTE AL PERSONALE QUALIFICATO.

THIS PART IS INTENDED SOLELY FOR QUALIFIED PERSONNEL.

DIESER TEIL IST AUSSCHLIESSLICH FÜR DAS FACHPERSONAL BESTIMMT.

CETTE PARTIE EST DESTINEE EXCLUSIVEMENT AU PERSONNEL QUALIFIE.

ESTA PARTE ESTÁ DESTINADA EXCLUSIVAMENTE AL PERSONAL CUALIFICADO.

ESTA PARTE È DEDICADA EXCLUSIVAMENTE AO PESSOAL QUALIFICADO.

TÄMÄ OSA ON TARKOITETTU AINOASTAAN AMMATTITAITOISELLE HENKILÖKUNNALLE.

DETTE AFSNIT HENVENDER SIG UDELUKKENDE TIL KVALIFICERET PERSONALE.

DIT DEEL IS UITSLUITEND BESTEMD VOOR BEVOEGD PERSONEEL.

DENNA DEL ÄR ENDAST AVSEDD FÖR KVALIFICERAD PERSONAL.

AUTO V TO TMH VMA PROORI VZETAI APOKLEISTIKAV GIA TO EIDIKEUME VNO PROSWPIKO.

3301107

CODIFICA COLORI

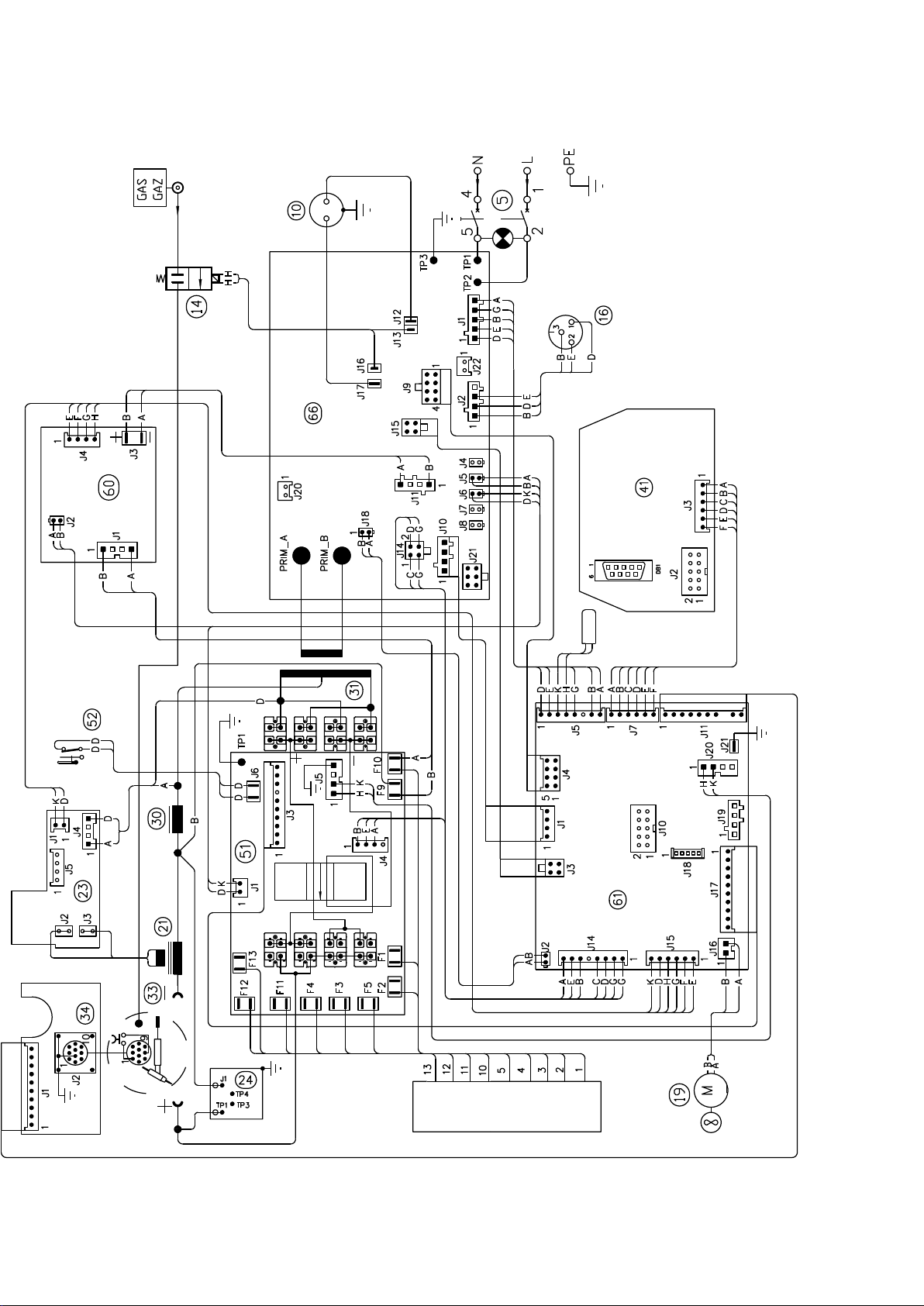

CABLAGGIO ELETTRICO

WIRING DIAGRAM

COLOUR CODE

A NERO BLACK

B ROSSO RED

C GRIGIO GREY

D BIANCO WHITE

E VERDE GREEN

F VIOLA PURPLE

G GIALLO YELLOW

H BLU BLUE

K MARRONE BROWN

J ARANCIO ORANGE

I ROSA PINK

CODIFICA COLORI

CABLAGGIO ELETTRICO

WIRING DIAGRAM

COLOUR CODE

L ROSA-NERO PINK-BLACK

M GRIGIO-VIOLA GREY-PURPLE

N BIANCO-VIOLA WHITE-PURPLE

O BIANCO-NERO WHITE-BLACK

P GRIGIO-BLU GREY-BLUE

Q BIANCO-ROSSO WHITE-RED

R GRIGIO-ROSSO GREY-RED

S BIANCO-BLU WHITE-BLUE

T NERO-BLU BLACK-BLUE

U GIALLO-VERDE YELLOW-GREEN

V AZZURRO LIGHT BLUE

DB1

23 52

A D

+ -

B D E

J14

J15

J11

J16

1J17

J10

J17 J16

J12J13

J20

J4J5J6J7J8

J18

J21

J20

J14 J15

J11

1J10

PRIM_A

PRIM_B

F10

F2 F1

F13

F12

F11

GAZ

GAS

TP2 TP1

TP3

TP1

J19

J18

J21 J22

D E B G A

TP1

TP4

TP3

E D C A

C D

G G

D K

ART. 365

POS

DESCRIZIONE DESCRIPTION POS DESCRIZIONE DESCRIPTION

LATERALE SINISTRO LEFT SIDE PANEL 34 CIRCUITO CONNETTORE CONNECTOR CIRCUIT

COPERCHIO COVER 35 PIANO SUPERIORE SUPERIOR BAFFLE

SUPPORTO MANICO HANDLE SUPPORT 36 RACCORDO FITTING

MANICO HANDLE 37 RACCORDO FITTING

INTERRUTTORE SWITCH 38 TAPPO CAP

PROTEZIONE PROTECTION 39 MANOPOLA KNOB

PANNELLO POSTERIORE BACK PANEL 40 PROTEZIONE PROTECTION

CAVO RETE POWER CORD 41 CIRCUITO PANNELLO PANEL CIRCUIT

PASSACAVO CABLE OUTLET 42 CAVALLOTTO JUMPER

PRESA SOCKET 43 CAVALLOTTO JUMPER

CORNICE FRAME 44 CAVALLOTTO JUMPER

PANNELLO ALETTATO FINNED PANEL 45 CAVALLOTTO IGBT IGBT JUMPER

RACCORDO FITTING 46 CAVALLOTTO PANNELLO PANEL JUMPER

ELETTROVALVOLA SOLENOID VALVE 47 CAVALLOTTO IGBT IGBT JUMPER

15A

RACCORDO FITTING 48 RESISTENZA RESISTANCE

15B

RACCORDO FITTING 49 RESISTENZA RESISTANCE

CONNESSIONE CONNECTION 50 RESISTENZA RESISTANCE

LATERALE DESTRO RIGHT SIDE PANEL 51 CIRCUITO AC-DC AC-DC CIRCUIT

SUPPORTO SUPPORT 52 TERMOSTATO THERMOSTAT

MOTORE CON VENTOLA MOTOR WITH FAN 55 SOPPRESSORE SUPPRESSOR

FONDO BOTTOM 56 KIT I.G.B.T. + ISOLAMENTO I.G.B.T. WITH INSULATION KIT

TRASFORMATORE H.F. H.F. TRANSFORMER 57 SUPPORTO DISSIPATORE RADIATOR SUPPORT

PIEDE IN GOMMA RUBBER FOOT 58 ISOLAMENTO INSULATION

CIRCUITO ALTA FREQUENZA HIGH-FREQ. CIRCUIT 59 ISOLAMENTO INSULATION

CIRCUITO FILTRO FILTER CIRCUIT 60 CIRCUITO FLY BACK FLY BACK CIRCUIT

SUPPORTO SUPPORT 61 CIRCUITO DI CONTROLLO CONTROL CIRCUIT

PIANO INTERMEDIO INSIDE BAFFLE 62 PIANO SUPERIORE SUPERIOR BAFFLE

PROTEZIONE PROTECTION 63 DISSIPATORE RADIATOR

ISOLAMENTO INSULATION 64 ISOLAMENTO INSULATION

ISOLAMENTO INSULATION 65 PIANO SUPERIORE SUPERIOR BAFFLE

IMPEDENZA CHOKE 66 CIRCUITO DI POTENZA POWER CIRCUIT

TRASFORMATORE POTENZA POWER TRANSFORMER 67 KIT DIODI CON ISOLAMENTO DIODES WITH INSULATION KIT

PANNELLO ANTERIORE FRONT PANEL 68 KIT IGBT + ISOLAMENTO IGBT + INSULATION KIT

SPINA PLUG 69 ISOLAMENTO INSULATION

La richiesta di parti di ricambio deve indicare sempre:

numero di articolo, matricola e data di acquisto della macchina,

posizione e quantità del ricambio.

The request for spare parts must always specify:

article reference, serial number and purchase date of the power source,

position and quantity of the spare part.

ART. 365

CEBORA S.p.A - Via Andrea Costa, 24 - 40057 Cadriano di Granarolo - BOLOGNA - Italy

Tel. +39.051.765.000 - Fax. +39.051.765.222

www.cebora.it - e-mail: [email protected]
