This page lists the contents included in the box. Please take

time to identify the hardware as well as the individual

components of the product. As you unpack and prepare for

assembly, place the contents on a carpeted or padded area to

protect them from damage. Please follow the assembly

instructions closely. Improper assembly can result in personal

or property damage.

Français

Cette feuille présente la liste du matériel contenu dans le

carton. Veuillez prendre un moment pour identifier chaque

pièce de quincaillerie et chacune des composantes. Afin de

protéger les composantes du meuble, les poser sur un tapis

ou sur une surface matelassée au fur et à mesure du déballage

et de la préparation au montage. Veuillez suivre avec attention

les étapes du montage présentées. Si le meuble n’est pas

monté correctement, il y a risque de dégâts pour vous ou vos

biens.

Español

Esta página muestra el contenido de la caja. Por favor tome

tiempo para identificar las partes al igual que los componentes

individuales del producto. A medida que desempaqueta y se

prepara para el montaje, coloque los contenidos sobre un área

alfombrada o acolchada para protegerlos de daños. Por favor

siga las instrucciones de montaje al pie de la letra. El montaje

incorrecto puede producir daños personales o de bienes.

!

!

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 1/11800.606.6252 | cb2.com

ax 04

(4mm x 30mm)

bx 04

(4mm x 20mm)

cx 04

(9mm x 28mm)

dx 02 ex 04

fx 32

(4mm x 25mm)

gx 20

(12mm dia)

hx 20

(12mm dia)

jx 20

(12mm x 25mm)

kx 16

(12mm x 19mm)

Not included

Non Inclus

No Incuido

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 2/11800.606.6252 | cb2.com

x 01 x 01

x 01 x 01

x 01

x 01

x 04

x 04

x 04

x 08

x 04 x 04

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 3/11800.606.6252 | cb2.com

1

2

j

h

g

j

h

g

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 4/11800.606.6252 | cb2.com

3

4

jhg

j

h

g

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 5/11800.606.6252 | cb2.com

5

6

j

h

g

j

h

g

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 6/11800.606.6252 | cb2.com

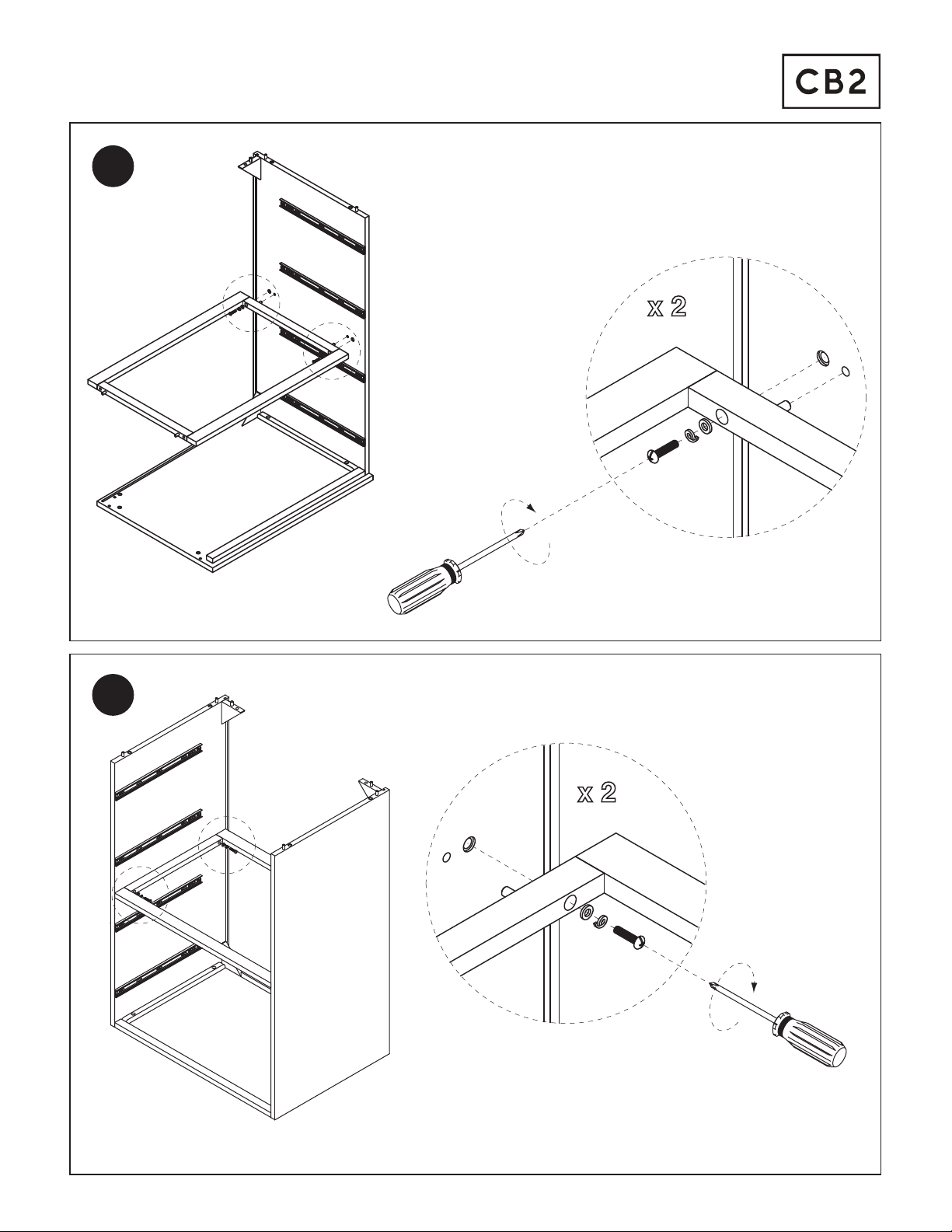

7

8

k

j

h

g

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 7/11800.606.6252 | cb2.com

9

10

g

h

j

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 8/11800.606.6252 | cb2.com

11

12

f

NOTE: Make sure drawer glide is positioned as shown

ATTN: S'assurer d'orienter les glissières de tiroir

comme l'indique le schéma

NOTA: Asegúrese que el riel del cajón está colocado

como se muestra

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 9/11800.606.6252 | cb2.com

13

14

f

f

linear TALL CHEST / COMMODE / CÓMODA

Made in Vietnam - r03 10/11800.606.6252 | cb2.com

15

16

ba

c

d

e

!NOTE:

Make sure glides are pulled out of the case, and ball

bearings are at the front of the extended glides

ATTN:

Bien tirer les glissières hors de leurscoulisses, et bien

orienter les roulementsà bille vers l’avant des glissières

NOTA:

Asegúrese de que los rieles están fuera de la caja, y las

correderas metálicas (rodamientos) están en la parte

frontal de los rieles extendidos.

NOTE: Make sure to keep drawer level so as not to damage glides during

assembly

ATTN: Bien maintenir letirroir à niveau lors dumontage, afin de ne pas

endommager les glissières

NOTA: Asegúrese de mantener el cajón nivelado para no dañar los rieles

durante el montaje

Otros manuales para LINEAR
