Canon LV-CL20 Guía de configuración
ベース金具をプロジェクターに取り付ける
プロジェクターに落下防止ワイヤーを取り付ける
外形寸法図
およその投写距離
組立・設置説明書
天吊り金具
品番LV-CL20
©CANON INC. 2011 YT1-6342
設置は必ず専門の工事業者にご依頼ください
この天吊り金具は当社プロジェクター専用です。
他の機器には使用できません。指定以外のものを載
せたりぶら下げたりしないでください。また、お子
様などがぶら下がったりしないようご注意ください。
組み立てと設置は説明書に従って、正しく実施して
ください。注意事項は必ずお守りください。
もくじ
設置上の注意
同梱品一覧
安全上のご注意
天吊り金具を天井に取り付ける
天吊り金具にプロジェクターを取り付ける
投写角度の調整のしかた
…………4
…5
………………………………………………9
……………………………………10
……………………………………………3
………………………………………………3
…………………………………………2
………………………6
…………7
………………………………8
■安全上のご注意
2
警告
この表示を無視して取り扱いを誤った場合に、死亡または傷害が発生する可能性が
想定される内容を示しています。
安全にお使いいただくために、必ずこの注意事項
をお守りください。
注意 この表示を無視して取り扱いを誤った場合に、傷害が発生する可能性が想定される
内容を示しています。
安全にお使いいただくために、必ずこの注意事項をお守りください。
禁止
この記号は、その他の行ってはいけない行為（禁止事項）を示しています。
注意
この記号は、必ず守っていただきたい行為や内容を示しています。
警告
設置および取り扱い上、以下の点にご注意ください。火災や感電またはケガの原因になります。
注意
注意
●取り付け作業は足場の安全を確保してから行ってください。
●プロジェクターの電源プラグやコネクターは、根元まで確実に差し込んでください。
また、痛んだプラグや、ゆるんだコンセントは使用しないでください。
禁止
●天吊り金具のネジは確実に締め、ゆるめたり取り外したりしないでください。
●プロジェクターの投写の調整中は強い光が出ていますので、レンズ（投写窓）をのぞかないで
ください。目を傷める恐れがあります。
●この金具を決して改造しないでください。
注意
設置および取り扱い上、以下の点にご注意ください。
禁止
●設置工事は必ず専門業者の技術者または販売店に依頼してください。工事の不備により、
事故の原因となることがあります。
●プロジェクターの動作中に、レンズ（投写窓）の前に物をおかないでください。火災の原因と
なることがあります。
●地震や振動などによる落下を防止するため、設置の際はワイヤーなどによる落下防止の対策
を行ってください。 プロジェクターが落下しケガの原因となることがあります。
正しくお使いいただくために
禁止
●プロジェクターの吸気口から壁まで50cm以上、排気口から壁まで 1m以上離して設置して
ください。排気の影響で故障の原因となることがあります。
この天吊り金具を使ってプロジェクターを天井から吊り下げて設置する場合、天井はプロジェク
ターと、ベース金具と、この天吊り金具を支える十分な強度が必要です。設置の前にプロジェク
ターの質量と、ベース金具の質量と、この天吊り金具の質量を確認のうえ、天井の強度を確認し
てください。強度不足の場合、十分に補強してください。プロジェクターが落下しけがの原因と
なることがあります。
注意
●地震や振動などによる落下を防止するため、設置の際はワイヤーなどによる落下防止の対策を行ってください。
プロジェクターが落下しケガの原因となることがあります。
●必ず水平な天井に設置してください。傾いた天井には設置しないでください。
天吊り金具の総質量は5.9kgです。
■設置上の注意
■同梱品一覧
ベース金具…1個
落下防止ワイヤー…2本 組立・設置説明書（本書）固定板…2枚
ネジC…4本
M6×14mm
ばね座金と平座金組込み
十字穴付き六角ボルト
ネジA…4本
M4×10mm
ばね座金と平座金組込み
十字穴付きなべ小ねじ
ネジD…4本
M3×8mm
ばね座金と十字穴付き
なべ小ねじ
ネジB…5本
M4×18mm
ばね座金と平座金組込み
十字穴付きなべ小ねじ
3
天吊り金具…1個
スパナ…1個
4
プロジェクターを裏返し、同梱のネジB（5本）を使用してベース金具を取り付けます。
■ベース金具をプロジェクターに取り付ける
ベース金具
ネジB（同梱品）5本
プロジェクター落下防止のため、プロジェクターと
ベース金具を同梱の落下防止ワイヤーで結合します。
（2ヶ所）
プロジェクターの落下防止について
※ここで説明されているプロジェクター本体の落下防止措置は
必ず行ってください。プロジェクターが落下しけがの原因と
なることがあります。
■プロジェクターに落下防止ワイヤーを取り付ける
5
2．結んだ落下防止ワイヤーを、更にもう2周巻き
つけます。
2．結んだ落下防止ワイヤーを、更にもう1周巻き
つけます。
3．落下防止ワイヤーを同梱のネジA … 2本でベー
ス金具に取り付け、アジャスターを下ろします。
3．落下防止ワイヤーを同梱のネジA … 2本でベー
ス金具に取り付けます。
1．プロジェクター本体のアジャスターを上げ、同
梱の落下防止ワイヤーを図のように結びます。
1．
セキュリティーバーに、同梱の落下防止ワイヤー
を図のように結びます。
アジャスターへの取り付け
①セキュリティーバーへの取り付け
②
注意
アジャスター
落下防止ワイヤー
（同梱品）
ネジA（同梱品）2本
セキュリティーバー
ネジA（同梱品）2本
落下防止ワイヤー
（同梱品）
更にもう2周
巻きつける 更にもう1周
巻きつける
アジャスター
セキュリティーバー
①
②

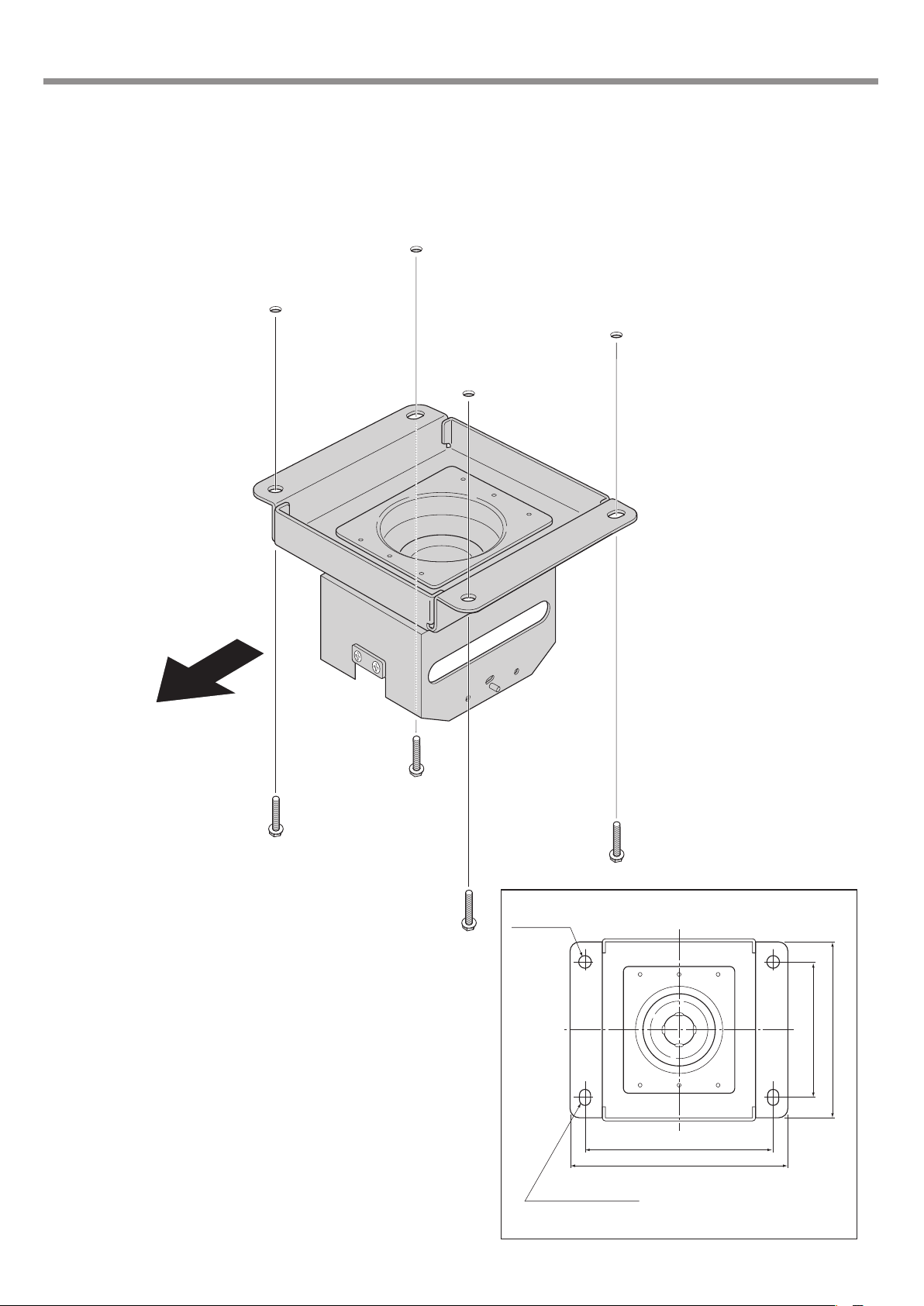

■ 天吊り金具を天井に取り付ける
投写距離を決め、天吊り金具の取付け位置を決め、天井に取り付けます。
投写距離についてはP10を参照してください。
天井への取り付けネジは同梱していません。天井の構造に適したネジをご用意ください。
また、天井への取り付けのネジはM10より小さいサイズは使用しないでください。
（表示寸法単位mm）
天吊り金具取り付け寸法
6
投映方向
天井
市販取り付けネジ4本
170
196
2-φ11孔
2-φ11×14長孔
120
156
①プロジェクターを取り付けたベース金具の切欠き部分を、天井に固定した天吊り金具の突起（2 ヶ所）
に引っ掛けます。
②同梱のネジC（4本）、固定板、ネジD（4本）を使用して、天吊り金具にしっかりと固定します。
■天吊り金具にプロジェクターを取り付ける
7
落下しないように注意してください。一時的に吊り下げているだけで固定されていないため、
プロジェクターが落下しけがの原因となることがあります。
注意
天吊り金具
ベース金具
突起
切欠き
ネジC（同梱品）2本
ネジC（同梱品）2本
ネジD（同梱品）2本
ネジD（同梱品）2本
固定板（同梱品）
固定板（同梱品）
角度調整ナットを天吊り金具に同梱されているスパナでゆるめ、映像がスクリーンの中心に投写される
ように合わせ、スパナでしっかり締めます。
調整の前に
・プロジェクターの取扱説明書をご覧いただき、電源を入れて映像を投写してください。
・スライド機構固定ネジを緩め、前後に動かして投写サイズを仮決めし、スライド機構固定ネジを
締めてから、角度調整を行ってください。
■投写角度の調整のしかた
8
調整後は、しっかり固定されていることを確認してください。
プロジェクターが落下しけがの原因となることがあります。
投写角度を固定したまま再調整すると、固定部が変形し、再固定できなくなることがあります。
投写角度の再調整は、必ず角度調整ナットをゆるめてから実施してください。
注意
左右15°傾斜
前後170mm
スライド
左右360°回転
上下15°傾斜
スパナ
市販のスパナを使用する場合は
24mmをご利用ください。
角度調整ナット
スライド機構固定ネジ
スライド機構固定ネジ
■外形寸法図
（表示寸法単位ｍｍ）
9
77.5
160.5 160.5
209 177
386
352.3
レンズセンター
10
■およその投写距離
（表示寸法単位ｍｍ）
画面サイズ X(mm) Y(mm)
80（16：10）
90（16：10）
100（16：10）
110（16：10）
24
69
114
159
439.3
459.3
479.3
499.3
スライド機構を用いない場合も、スライド機構固定ネジがしっかり固定されていること
を確認してください。プロジェクターが落下しけがの原因となることがあります。
注意
※寸法値はおおよその目安です。投写画面の内容により画
面サイズが異なる場合がありますので、スライド機構を
用いて位置調整を行ってください。
スライド幅
170mm
Y(mm)
233以上
X(mm)
209 177
386
スライド機構固定ネジ
