ДИЗЕЛЬ-ГЕНЕРАТОРНА УСТАНОВКА

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ТА ОБСЛУГОВУВАННЯ

XINHONGYUANPOWER

https://prom-nasos.pro

https://bts.net.ua

https://prom-nasos.com.ua

+ 38 095 656-37-57,

+ 38 067 360-71-01,

+ 38 063 362-12-31,

[email protected]

XINHONGYUANPOWER

ДОВІДНИК

Увага 01

Робоче середовище генераторної установки 01

Етапи та заходи пуску дизель-генераторної установки 02

ТТХ і інструкція з експлуатації автоматичного генератора 05

Усунення несправностей генератора автоматики 17

Технічне обслуговування дизель-генераторної установки 19

Продуктовий спектр 27

1.Примітки

2.2 Після роботи генератора протягом 12 годин вихідна потужність повинна бути перетворена відповідно до 90% потужності основного двигуна, але потужність

не повинна перевищувати номінальну потужність.

Оператори дизель-генераторів повинні уважно прочитати інструкції з експлуатації та технічного обслуговування, ознайомитися з конструкцією машини та суворо

виконувати технічні операції, зазначені в інструкціях і процедурах технічного обслуговування.

1.1 Дизельний двигун категорично забороняється працювати надто довго без навантаження. (Не більше 20 хвилин)

3. Усі дії та зауваження щодо запуску дизель-генераторної установки

1.2 Двигун повинен повільно збільшувати оберти після запуску в холодній машині, не змушуйте його працювати на високій швидкості раптово.

3.1Підготовка перед запуском

1. Комплексна перевірка

1.3 Дизельний двигун з турбонаддувом повинен повільно розганятися після запуску та сповільнюватися під час зупинки.

1.4 Воду в резервуарі для води, блоці дизельного двигуна та масляному радіаторі слід зливати, коли температура навколишнього середовища нижче +5°C після

стоянки.

I. Вимкніть вимикач панелі керування перед перевіркою та будьте обережні, щоб електрод батареї не виводився з електроду до короткого замикання.

1.5 Під час заливання масла в дизельний двигун використовуйте оливу вказаної марки та моделі.

1.6 Обслуговуванням усіх частин електричної системи має керувати особа, яка має знання електрика.

1.7 Будь ласка, не відкривайте кришку бака, щоб уникнути опіків, коли дизель-генераторна установка знаходиться в робочому стані (висока температура).

1.8 Забороняється запускати генераторну установку після зняття захисної сітки, щоб запобігти потраплянню пристрою в машину.

1.9 Необхідно використовувати високоякісне кваліфіковане паливо, як правило, використовувати дизельне паливо № 0 влітку та дизельне пальне № -10 взимку. Ні, слід використовувати дизель -20

II. Знову очистіть і перевірте приміщення, переконайтеся, що навколо генератора немає легкозаймистих, вибухонебезпечних предметів, і переконайтеся, що повітря в машинному відділенні та з

нього подається гладко, без перешкод.

III. Комплексна перевірка та забезпечення правильного підключення електричної та контрольної секції, хороші, надійні контакти та відсутність явища

старіння.

IV. Перевірте надійність кріплень і систему керування дроселем, переконайтеся, що робочий механізм гнучкий, легкий, надійний, перевірте

стан попереднього затягування ременя водяного насоса, ременя зарядного пристрою та ременя вентилятора.

коли температура навколишнього середовища нижче -15°C, а дизельне пальне Ні, -35 слід використовувати, коли температура навколишнього середовища нижче -30°C. V. Очистіть поверхню, особливо переконайтеся, що на обертовій частині генератора немає сторонніх предметів, переконайтеся, що немає витоку охолоджувальної рідини, палива та масла.

1.10 Перед запуском і зупинкою повітряний вимикач (автоматовий вимикач) повинен бути переведений у відключений стан. Забороняється запускати і зупиняти

машину під навантаженням. 2. Перевірте рівень масла

2. Робоче середовище генераторної установки

I. Переконайтеся, що рівень масла знаходиться між найвищою та найнижчою позначками та, наскільки це можливо, ближче до стелі, а не за її межами.

2.1 Пристрій може видавати номінальну потужність після безперервної роботи протягом 12 годин за таких умов 3. Перевірте рівень палива

а. Атмосферний тиск: 100 КПа (750 мм рт. ст.) b.

Температура навколишнього середовища: 298K (25°C) c>

яНі в якому разі не впорскуйте нефільтроване паливо в дизельний двигун.

в. Відносна вологість повітря 30% II.

III.

Під час перевірки кількості палива в паливному баку необхідно додати відповідне паливо.

У разі будь-якої різниці в навколишньому середовищі установки, вихідна потужність повинна розраховуватися за наступною формулою, але максимальна потужність не повинна

перевищувати номінальну потужність генератора. Переконайтеся, що в паливі немає повітря, коли генератор запускається вперше або зупиняється на тривалий час. Якщо є повітря, послабте вентиляційний

гвинт на дизельному фільтрі, використовуйте ручний масляний насос для випускного гвинта, щоб розбризкати, злийте повітря з паливної системи, а потім затягніть гвинт

випуску повітря.

P=Pl.Kl.nl.n2

P (кВт):

4. Рівень охолоджуючої рідини

Де:вихідна потужність генератора за реальних умов навколишнього середовища

Pl (кВт):12 годин потужності дизельного двигуна в стандартних умовах Перевірте рівень охолоджувальної рідини. Він має бути в межах 5 см від кришки заливної горловини, щоб радіатор вийшов назовні без блокування.

5. Перевірте повітряний фільтр

KI:Поправочний коефіцієнт потужності дизеля за нестандартних умов Я с

nl:Ефективність передачі блоку Заборонено експлуатувати дизельний двигун без повітряного фільтра.

6. Перевірте рівень заряду батареї

n2:ККД генератора

01 02

I. Замкніть вимикач живлення та перевірте напругу батареї на панелі керування. Вам потрібно зарядити батарею, якщо менше 22 В не відповідає

вимогам до запуску.

V. Не кладіть руку під кожух вентилятора та будь-які інші рухомі частини!

VI. Не намагайтеся торкатися рукою до вихлопної труби, турбокомпресора, високотемпературної охолоджуючої рідини, обігрівача та інших високотемпературних поверхонь, це може

спричинити опіки!

7. Контроль кількості масла регулятора

I. Для генератора з механічним регулюванням швидкості ручку керування маслом механічного регулятора слід встановити в положення дросельної заслінки VII. Перевірте вихідну напругу та частоту на панелі керування. Вихідна напруга пристрою була налаштована на заводі, тому вона повинна бути вказана в

нормальному діапазоні. Для пристрою з механічним регулюванням швидкості частота повинна становити 50 Гц, бути близькою до 52 Гц під контролем; для блоку з

електронним регулюванням швидкості або електронним регулюванням швидкості вприскування частота повинна бути близькою до 50 Гц у режимі холостого ходу.

приблизно 800 об/хв; для електронного блоку регулювання швидкості регулювання не потрібно.

3.2. Запустіть дизель-генераторну установку VIII. Слідкуйте, щоб навантаження генератора не перевищувало номінального значення. Деякі моделі можуть працювати безперервно протягом 1 години з номінальною потужністю

110%, якщо необхідно, але вони можуть працювати лише після 1 години на номінальній потужності.

I. Заборонений запуск генератора з навантаженням 3.4. Відключення генератора

II. Натисніть кнопку пуску. Якщо запуск невдалий, зачекайте приблизно 20 секунд, перш ніж спробувати знову. Якщо три послідовні запуски не вдалося

успішно, припиніть запуск, зніміть напругу батареї або масляний контур та інші фактори несправності, потім запустіть знову. Зауважте, що безперервний запуск

у системі, яка не працює належним чином, призведе до накопичення незгорілого газу у вихлопній системі, що може призвести до вибуху

небезпека□

1. Генератор нормально зупиняється

I. Відключення; для ручного керування потрібно лише повернути ключ у положення «стоп», щоб здійснити нормальне вимкнення.

II. Вантаж повинен бути спочатку розвантажений перед зупинкою, і суворо заборонено зупинятися з вантажем; і генератор повинен

працювати без навантаження протягом 3-5 хвилин перед вимкненням.

III. Для генератора з механічним регулюванням поступово збільшуйте дросель до 1500 об/хв після початку холостого ходу протягом приблизно 1 хвилини,

регулювання електричного регулятора не потрібно. III. Коли навантажувальний кабель підключений або видалений, він повинен вимкнути генератор і видалити негативний з'єднання батареї.

IV. Необхідно підготуватися до запуску генератора в умовах сильного холоду. Використовуйте зимове паливо, придатне для місцевого використання

температури (кваліфіковані бренди). Це може зменшити ризик утворення воскових відкладень у системі впорскування палива. У разі особливо низьких

температури навколишнього середовища, рекомендується встановити систему попереднього підігріву (нагрівання попереднього кондиціювання водяної сорочки тощо), при цьому переконавшись, що

система охолодження заливається антифризом.

2. Аварійне відключення генератора

I. Його необхідно негайно вимкнути у разі незвичайного звуку або специфічного запаху під час запуску або роботи.

IV. Акумулятор має бути в хорошому стані. Низька температура зменшить ємність акумулятора. Необхідно збільшити ємність акумулятора

відповідно до реальної ситуації. II. Тиск масла в генераторі раптово падає до межі або тиск масла відсутній, індикатор несправності засвітиться червоним, і машину необхідно

негайно вимкнути.

V. Для інструкцій з автоматичним трьома поворотними шафами керування та шафами ATS у нестандартному пристрої, будь ласка, зверніться до відповідних випадкових даних щодо

використання комбінованої шафи.

III. Його необхідно негайно вимкнути, якщо температура води раптово перевищить вказане значення і загориться індикатор несправності

червоний.

3.3. Робота генератора

IV. Коли вихідна напруга генератора перевищує максимальне показання лічильника.

I. Перевірте тиск масла в модулі керування, температуру води, напругу, частоту тощо. Негайно зупиніть машину, щоб перевірити V. У разі пожежі, витоку електроенергії або інших стихійних лих, які можуть поставити під загрозу безпеку генератора та операторів. У цей час

натисніть кнопку аварійної зупинки або швидко натисніть ручку керування зупинкою паливного насоса впорскування в положення зупинки,

генератор швидко відключить навантаження та негайно вимкне дросель, і в той же час червоний «аварійний» стоп» засвітиться індикатор. Щоб зняти

сигнал аварійної зупинки, цю кнопку потрібно знову повернути. Коли пристрій працює в нормальному режимі або живить обладнання, якщо немає

особливої аварійної ситуації, користувачеві не рекомендується виконувати операцію аварійного вимкнення за бажанням.

є якісь ненормальні, почніть знову після усунення несправностей.

II. Перевірте, чи немає витоку в системі відводу масла, води, газу та диму, також перевірте, чи є ослаблення та серйозні

вібрація підключення та чи справні різні пристрої захисту та контролю.

3. Після відключення

III. Вмикайте для живлення навантаження лише тоді, коли швидкість обертання досягне 1500 об/хв і стабільна робота без навантаження.

Не допускається безперервна робота без навантаження або менше 30% навантаження. Під час роботи агрегату необхідне чергування спеціального

персоналу, перевантаження категорично заборонені. I. Перевірте, чи немає витоку в двигуні та в приміщенні.

IV. Коротке замикання суворо заборонено, коли генератор працює, інакше це призведе до серйозних пошкоджень обладнання. Категорично забороняється

демонтувати будь-які частини під час роботи генератора!

03 04

аналізуються легко.

II. Закрити паливний кран.

III. Замкніть головний вимикач, якщо генератор зупиниться на деякий час. -Усі вихідні розетки є релейними виходами, а основним виходом є релейний вихід 16 А, і є три пасивні релейні виходи, що більше

IV. У разі тривалої зупинки паливо та охолоджуючу воду слід злити, а батарею слід регулярно заряджати відповідно до специфікації

технічного обслуговування. зручний для складних застосувань;

V. Генератор має бути захищений антифризом, щоб запобігти замерзанню та трісканню блоку та резервуара для води, коли температура

навколишнього середовища нижче 5°C. -Функція налаштування параметрів: дозволяє користувачам змінювати свої параметри та запам'ятовувати їх у пам'яті EEPROM, яка не буде

втрачена, коли система знеструмлена. Майже всі параметри можна регулювати з передньої панелі контролера, а також усі параметри можна

регулювати за допомогою ПК через інтерфейс USB.

4. Експлуатаційні характеристики та опис роботи автоматичної генераторної установки -Різноманітність умов успішного запуску (датчик швидкості, тиск масла, генерація електроенергії, зарядний пристрій) можна вибрати, що підходить

для всіх особливих вимог;

4.1 Експлуатаційні характеристики -Широкий діапазон джерела живлення (8 ~ 35) В постійного струму, може адаптуватися до різних пускових батарей і середовища напруги, він продовжуватиме працювати протягом 3 секунд

під наднизькою напругою миттєвого запуску двигуна;

-Для актуалізації використовується 32-розрядний однокристальний мікрокомп’ютер ARM, який має високу апаратну інтеграцію та додатково

підвищує надійність; -Він має 200 історичних записів про несправності, які можуть реєструвати тиск масла, температуру води, напругу, струм, потужність та інші важливі параметри,

що відбуваються в момент попередження або несправності, щоб полегшити аналіз причин і обслуговування;

- РК-дисплей 240x128, підсвічування, китайська, англійська та інші мови, додаткова робота інтерфейсу. Що ще важливіше, більшість параметрів можуть - Примітка: детальні параметри дизельного двигуна та генератора див. у посібнику з технічного обслуговування дизельного двигуна та генератора.

відображатися під сторінкою, це дуже зручно, щоб уникнути занадто частого перемикання сторінок; 4.2.Впровадження базової панелі керування автоматичним генератором

-Усі параметри можна підключати та регулювати комп’ютером через USB та інші інтерфейси, а пам’ять можна зберігати в

FLASH всередині контролера, який не буде втрачено, коли система знеструмлена;

-99% параметрів можна встановити безпосередньо з макета, легко налагодити на сайті;

-Підходить для трифазної чотирипровідної, трифазної трипровідної, однофазної двопровідної, двофазної трипровідної (120/240В) системи електроживлення 50/60Гц;

-Збір і відображення трифазної напруги, трифазних струмів, послідовності фаз, частоти, активної потужності, реактивної

потужність, коефіцієнт потужності, електрична енергія, дані датчиків двигуна;

-Муніципальна енергетика має попередження про перевищення напруги, занижену напругу, завищену частоту, занижену частоту, дефіцит фази, зворотну послідовність фаз

функції, виробництво електроенергії має підвищену напругу, понижену напругу, підвищену частоту, низьку частоту, відсутність частоти Фаза та зворотна фаза

попередження про послідовність дій і функція захисту від зупинки;

-Три фіксовані типи конкретних датчиків (температура, тиск масла, рівень рідини), різні температури, тиску, крива датчика рівня масла можуть бути

безпосередньо обрані та можуть бути налаштовані кривою датчика;

-Функція контролю та захисту: дизельні та газові генераторні установки можна автоматично запускати/зупиняти, закривати/розривати (перемикач ATS) і захищати

відображення несправностей. Коли з’являється кілька попереджень, панель попереджень відображатиме їх по черзі, щоб визначити причину

05 06

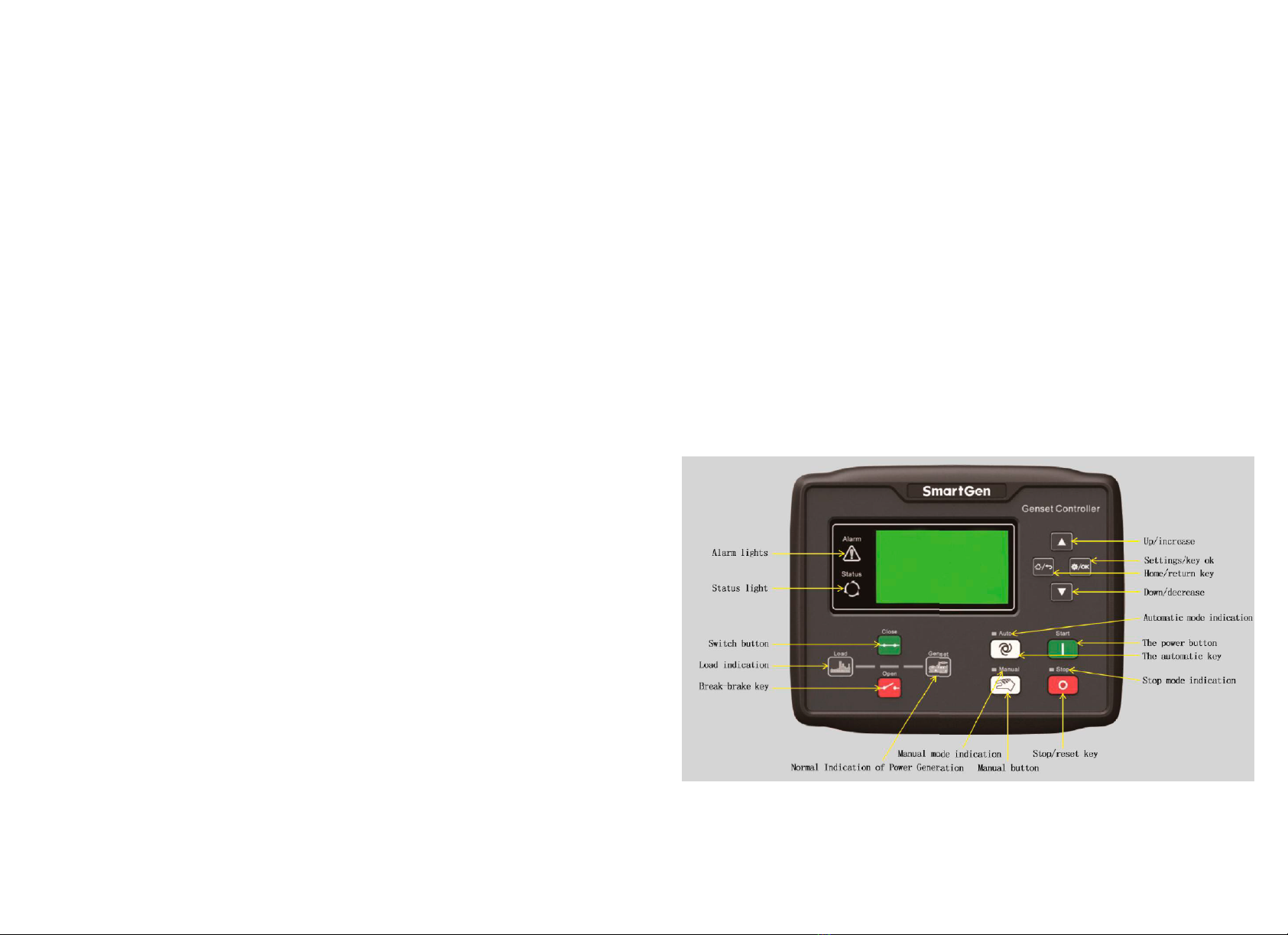

значок Нажимна Кнопка Опишіть 4.4. Операція аварійного запуску та відключення

4.4.1. Перевірте генератор перед запуском

(1) Перевірте оливу в дизельному двигуні: витягніть манометр дизельного двигуна та перевірте, чи рівень оливи знаходиться в належному положенні;

(2) Відкрийте верхню кришку бака для охолоджувальної води та перевірте, чи достатньо охолоджувальної води в баку;

(3) Перевірте, чи паливний канал дизельного двигуна розблокований і чи достатньо палива;

(4) Перевірте три умови витоку дизельного двигуна (витік води, витік масла та витік повітря);

(5) Перевірте та видаліть можливі предмети з машини.

Клавіша зупинки/скидання

У ручному/автоматичному режимі працюючу генераторну установку можна зупинити. У стані тривоги генераторної установки,

будь-який сигнал про вимкнення можна скинути. У режимі вимкнення натисніть цю клавішу більше ніж на 3 секунди, щоб перевірити,

чи справний індикатор панелі (тестова лампа). Під час завершення роботи натисніть цю клавішу ще раз, щоб

швидко зупинити машину.

У ручному режимі натисніть цю клавішу, щоб запустити статичний генератор. Стан генератора перейде до

Кнопка живлення

наступний стан при натисканні цієї клавіші під час запуску генератора.

4.5.Операція запуску та вимкнення

4.5.1Автоматична послідовність запуску

Ручна кнопка Натисніть цю клавішу, щоб перевести контролер у ручний режим.

1. Коли напруга в мережі є ненормальною (перенапруга, низька напруга, підвищена частота, низька частота, відсутність фази та зворотна фаза), це буде

введіть «ненормальна затримка живлення від мережі», і на світлодіодному екрані відобразиться зворотний відлік. Після аномальної затримки живлення від мережі це буде

Автоматичний ключ

Натисніть цю клавішу, щоб перевести контролер в автоматичний режим.

ввести «затримку запуску»;

2. Коли вхід віддаленого завантаження (під час завантаження) дійсний, введіть «затримка запуску»;

У ручному режимі натисніть цю клавішу, щоб керувати замиканням перемикача.

Примітка. Цей ключ підходить для серії HGM6110.

Кнопка перемикача 3. РК-екран відображає зворотний відлік «затримки запуску»;

4. Після закінчення затримки запуску реле попереднього нагріву виходить (якщо налаштовано), і на головній сторінці відображається «затримка попереднього нагріву XXS»

У ручному режимі натисніть цю клавішу, щоб керувати перемикачем.

Примітка. Цей ключ підходить для серії HGM6110.

5. Після затримки попереднього підігріву реле палива спрацьовує на 1 с, а потім запускає вихід реле; якщо генераторна установка не запускається успішно протягом «часу

запуску», реле палива та реле запуску припиняють вихід і вводять «час інтервалу запуску» для очікування наступного запуску;

Брейк-гальмо ключ

6. У межах встановленого часу запуску, якщо генераторна установка не запускається успішно, перший рядок першого екрана РК-дисплея стане чорним, а

перший рядок першого екрана РК-дисплея «сигналізація про збій запуску»;

7. Під час будь-якого запуску, якщо старт вдалий, буде введено «час безпечної роботи». Протягом цього часу сигналізує низький тиск масла, високий

температура води, низька швидкість, збій заряджання та гучність тривоги допоміжного входу (налаштована) недійсні. Після закінчення безпечної затримки роботи

ввести «затримку простою при запуску» (якщо налаштована затримка простою при запуску);

8. У процесі затримки запуску холостого ходу, низька швидкість, низька частота та низька напруга недійсні. Після запуску

Параметри/ключ ок

Натисніть цю клавішу, щоб увійти в інтерфейс списку меню, перемістіть курсор у налаштуваннях параметрів і підтвердьте

інформацію про налаштування.

Переверніть екран і перемістіть курсор вгору в налаштуваннях параметрів або збільште кількість курсорів

локації.

Вгору/підвищити

Вниз/зменшення

Переверніть екран і перемістіть курсор вниз або зменшіть кількість позицій курсора в параметрі

Налаштування.

Натисніть цю клавішу в головному інтерфейсі, щоб повернутися на домашню сторінку, і натисніть цю клавішу в параметрі

інтерфейс налаштування для виходу з налаштування параметрів.

Ключ додому/повернення

Порада: натискайте кнопки вгору та вниз у головному інтерфейсі, щоб переглянути різні інтерфейси, і натисніть клавішу повернення, щоб повернутися до головного інтерфейсу.

Порада: натисніть і утримуйте клавішу підтвердження більше 3 секунд і введіть правильний пароль, щоб увійти в меню конфігурації додаткових параметрів,

Порада: початковий заводський пароль – «0000». Оператор може змінити пароль, щоб інші не могли змінити розширену конфігурацію

контролер за бажанням. Будь ласка, запам'ятайте після зміни пароля. Якщо ви забули пароль, зверніться до служби підтримки клієнтів виробника.

Утримуйте кнопку «Ok», щоб надіслати всю інформацію на сторінці співробітникам служби підтримки клієнтів.

07 08

затримка холостого ходу, введіть «затримка прогріву високої швидкості» (якщо налаштована затримка прогріву високої швидкості); Ескіз у заставі

9. Коли затримка високошвидкісного розігріву закінчиться, якщо генерація електроенергії нормальна, індикатор стану генерації електроенергії буде увімкнено. Якщо напруга

та частота генератора відповідають вимогам навантаження, генератор замкне релейний вихід, генераторну установку буде завантажено, і індикатор генерації електроенергії та

джерела живлення засвітиться, і генераторна установка перейде в нормальний робочий стан; якщо напруга або частота генераторної установки є ненормальними, контролер

видасть сигнал тривоги та зупиниться (на РК-екрані відобразиться сигнал тривоги генератора).

4. 5. 2.Послідовність автоматичної зупинки:

1: Затримка вимкнення почнеться, якщо середнє джерело живлення відновиться до нормального під час нормальної роботи генератора;

2: Після затримки відключення почнеться затримка високошвидкісного розсіювання тепла, і реле закриття генерації буде відключено (якщо закриття

генерації є безперервним). Після затримки перетворення перемикача реле замикання живлення вийде. Індикатор генерації та джерела живлення згасне, а

індикатор живлення засвітиться;

3: Коли генератор вимикається та під час затримки холостого ходу (якщо налаштовано), вихід реле холостого ходу має збільшити потужність;

4: Коли є затримка відключення живлення, реле зупинки додасть вихідну потужність;

5: Він автоматично визначить, чи він стабільний чи ні, коли справа доходить до часу зупинки генераторної установки;

6: Коли генератор стабільно зупиниться, він перейде в режим очікування. Якщо його неможливо вимкнути, контролер видасть тривогу (РК-екран відобразить

попередження про помилку вимикання).

Нормальна робота генератора

Схема автоматичного запуску установки

Діаграма 1: 4. 5. Ручний запуск і вимикання

Поверніть перемикач «ручний/автоматичний» у положення «автоматичний» і запускайте та зупиняйте вручну, як показано на

малюнку нижче.

Натисніть ручну кнопку контролера, як показано на малюнку

вище, контролер увійде в ручний режим, індикатор ручного

керування світиться.

09 10

порядок Назва сигналу попередження Зауваження

Контролер надсилає попереджувальний сигнал, коли виявляє, що швидкість генератора менша за задану

Натисніть клавішу ручного запуску контролера, як показано на

малюнку вище, щоб запустити генератор. Етапи такі ж, як і для

автоматичного запуску.

2Попередження про недостатню швидкість

поріг попередження про недостатню швидкість.

Контролер надсилає попереджувальний сигнал, коли виявляє, що швидкість генератора дорівнює

3Попередження про втрату сигналу швидкості

нуль і сигнал швидкості втрачено, тип дії вибирає попередження.

Контролер надсилає попереджувальний сигнал, коли виявляє, що струм генератора перевищує

4Попередження про перевищення потужності

Вимкнення вручну: натисніть клавішу зупинки, щоб зупинити працюючу генераторну

установку (детальніше дивіться процес автоматичного вимкнення).

значення перевантаження по струму та тип перевантаження по струму виберіть waming.

Як показано на малюнку зліва: Контролер надсилає попереджувальний сигнал, коли генераторна установка припиняє затримку, якщо двигун цього не робить

5Зупинити провал

Примітка: кроки запуску в ручному режимі та в автоматичному режимі

повністю однакові. Різниця полягає в тому, що в ручному режимі

навантаження генератора оцінюється за тим, чи є комерційна потужність

нормальною. Якщо муніципальна потужність нормальна, перемикач

навантаження не перемикається, основна потужність ненормальна, сторона

генерації перемикача навантаження□

СТІЙ.

Контролер надсилає попереджувальний сигнал, коли виявляє електромеханічний заряд

6Попередження про збій зарядки

значення тиску генератора менше встановленого порогового значення.

Контролер надсилає попереджувальний сигнал, коли виявляє, що значення напруги акумулятора

7Попередження про перенапругу акумулятора

генератора перевищує порогове значення.

4.6.Функція захисту Коли контролер виявляє, що значення напруги батареї генераторної установки менше встановленого значення

8Попередження про низьку напругу акумулятора

4. 6. 1.УВАГА порогового значення, контролер надсилає попереджувальний сигнал.

Коли контролер виявляє попереджувальний сигнал, контролер лише попереджає, але не зупиняється, а на РК-дисплеї відображається попередження nt, тип тривоги.

Коли контролер виявляє попереджувальний сигнал, контролер лише попереджає і не зупиняється. Коли зворотний відлік технічного обслуговування становить 1, а час технічного обслуговування до дії

9Технічне обслуговування 1 раз до попередження

Рівень попереджень контролера, показаний у наступній таблиці: щоб вибрати попередження, контролер надсилає сигнал попередження.

10 Коли контролер виявляє, що генерація електроенергії не відповідає фазі, він надсилає попереджувальний сигнал.

Попередження про брак електроенергії

порядок Назва сигналу попередження Зауваження

Контролер надсилає попереджувальний сигнал, коли виявляє, що швидкість генератора перевищує

1Інверсія виробництва електроенергії

попередження про послідовність

Коли контролер виявляє генерацію інверсної послідовності фаз, контролер посилає попереджувальний

сигнал.

Попередження про перевищення швидкості 11

встановлений поріг попередження про перевищення швидкості»

11 12

Коли датчик, виявлений контролером, є розірваним ланцюгом, а тип дії розімкненого ланцюга є

Попередження про розрив ланцюга для рівня

датчик

порядок Назва сигналу попередження Зауваження 20

вибрано як попередження, контролер надсилає попереджувальний сигнал.

Коли контролер видає інструкцію про закриття виробництва електроенергії, він починає визначати, чи є

введення стану закриття дійсне. Якщо в межах попередньо встановленої затримки закриття не буде виявлено дійсність, буде видано a

попередження про помилку закриття. Це попередження не скасовується автоматично. (Кнопку вимкнення звуку можна натиснути, щоб

скасувати)

Коли значення рівня рідини, визначене контролером, менше за попереджувальне значення встановленого рівня,

21 Попередження про низький рівень

12 Помилка живлення контролер надсилає попереджувальний сигнал.

Коли вхідний порт 1 комутатора налаштований як попередження та дійсний, контролер надішле повідомлення

22 Введіть попередження про порт 1

відповідний попереджувальний сигнал вхідного порту.

Коли контролер видає основну інструкцію закриття живлення, він починає виявляти, чи дійсний вхідний стан

закриття. Якщо в межах попередньо встановленої затримки закриття не буде виявлено дійсність, буде видано

попередження про помилку закриття. Це попередження не скасовується автоматично. (Для скасування можна натиснути

кнопку вимкнення звуку)

13 Не вдалося закрити мережу

23 Коли вхідний порт 2 комутатора налаштований як попередження та дійсний, контролер

Введіть попередження про порт 2

надішле відповідний сигнал попередження вхідного порту.

Коли вхідний порт 3 комутатора налаштований як попередження та дійсний, контролер надішле повідомлення

Коли контролер видає інструкцію відкриття генерації, він починає визначати, чи дійсний введений параметр стану

закриття. Якщо дійсність не виявлено протягом заданої затримки відкриття, він видасть попередження про помилку

відкриття. Це попередження не скасовується автоматично. (Для скасування можна натиснути кнопку вимкнення звуку)

24 Введіть попередження про порт 2

14 Вийшов з ладу вимикач живлення відповідний попереджувальний сигнал вхідного порту.

Коли вхідний порт 4 комутатора налаштований як попередження та дійсний, контролер надішле повідомлення

25 Введіть попередження про порт 4

відповідний попереджувальний сигнал вхідного порту.

Коли контролер видає інструкцію про відкриття джерела живлення, він починає визначати, чи дійсний вхід стану

закриття. Якщо в межах попередньо встановленої затримки відкриття не буде виявлено дійсність, буде видано

попередження про помилку закриття. Це попередження не скасовується автоматично. (Можна натиснути кнопку

вимкнення звуку для скасування)

15 Ворота розподілу електроенергії

не вдалося Коли вхідний порт 5 комутатора налаштований як попередження та дійсний, контролер надішле повідомлення

26 Введіть попередження про порт 5 відповідний попереджувальний сигнал вхідного порту.

Коли контролер виявляє, що датчик відкритий, і тип дії відкритого вибирає попередження,

16 27 Збій зв'язку DTU

УВАГА Коли налаштування пов’язано з DTU, на дисплеї вказується, що контролер не

може зв’язатися з DTU.

Датчик температури відкритий

УВАГА

контролер надсилає попереджувальний сигнал.

Коли значення температури, визначене контролером, перевищує встановлену високу температуру 4.6.2Сигналізація вимкнення

17 Попередження про високу температуру

значення попередження, контролер надішле сигнал попередження.

Коли контролер виявляє сигнал тривоги зупинки, контролер відкриває гальма та негайно зупиняється. Одночасно відобразиться вимкнення типу тривоги.

Коли контролер виявляє, що ланцюг датчика розімкнуто, і тип розімкнутої дії вибирає попередження,

18 Попередження про розрив ланцюга для масла

датчик тиску контролер надсилає попереджувальний сигнал.

Зауваження

порядок Основний тип відключення

Коли значення тиску масла, визначене контролером, менше встановленого попередження про тиск масла

19 Попередження про низький тиск масла 1Сигналізація аварійної зупинки Контролер надсилає сигнал тривоги про вимкнення, коли він виявляє сигнал тривоги аварійної зупинки.

значення, контролер надсилає попереджувальний сигнал.

13 14
