Vous devez configurer le matériel et installer le logiciel avant de pouvoir utiliser le MFC.

Veuillez lire ce "Guide de configuration rapide" pour les instructions de procédé de

configuration correcte et d'installation.

Conservez le “Guide de configuration rapide”, le Guide de l'utilisateur et le CD-ROM fourni dans

un lieu facile d'accès pour une consultation rapide à tout moment.

Étape 1

Configuration du MFC

Étape 2

Installation des pilotes et du logiciel

Configuration terminée!

Installation des pilotes et du logiciel

Configuration

du MFC

Windows®

USB

Windows®

Parallèle

Windows

NT®4.0

Parallèle

Macintosh®

USB

Macintosh®

Réseau

Windows®

Réseau

Pour

les utilisateurs

réseau

MFC-7420

MFC-7820N

Guide de configuration rapide

Avertissement

Configuration incorrecte

Remarque Guide de l'utilisateur

Signale les

avertissements à

observer afin d'éviter tout

risque de blessure

corporelle.

Vous signale les

périphériques ou

opérations qui ne sont

pas compatibles avec le

MFC.

Indique des remarques et

des conseils utiles à se

rappeler lors de

l'utilisation du MFC.

Indique des références

au Guide de l'utilisateur.

Le contenu de l'emballage peut différer d'un pays à l'autre.

Conservez l'ensemble du carton et tout le matériel d'emballage.

Contenu de l'emballage

Guide d'installation rapide

CD-ROM

Pour Windows®

Pour Macintosh®

Guide de l’utilisateur

Bloc tambour

(y compris la première cartouche d'encre) Cordon d'alimentation CA

Bon de commande des accessoires Cordon pour la ligne téléphonique

Le câble d'interface n'est pas un accessoire standard. Procurez-vous le câble d'interface approprié pour

l’interface que vous prévoyez utiliser (parallèle ou USB).

■Câble d’interface USB

Assurez-vous que vous utilisez un câble d'interface USB 2.0 dont la longueur ne dépasse pas

2,0 mètres.

Ne raccordez pas le câble USB à un concentrateur non alimenté ou à un clavier du Mac®.

Lorsque vous utilisez un câble USB, vérifiez que vous le branchez au port USB de votre ordinateur

et pas à un port USB sur un clavier ni à un concentrateur USB non alimenté.

■Câble d'interface parallèle

Assurez-vous que vous utilisez un câble d'interface parallèle dont la longueur ne dépasse pas

2,0 mètres.

Utilisez un câble d'interface blindé répondant à la norme IEEE 1284.

Lorsque vous déplacez le MFC, saisissez les alvéoles situées sous le numériseur. Ne transportez PAS

le MFC en le tenant par le fond.

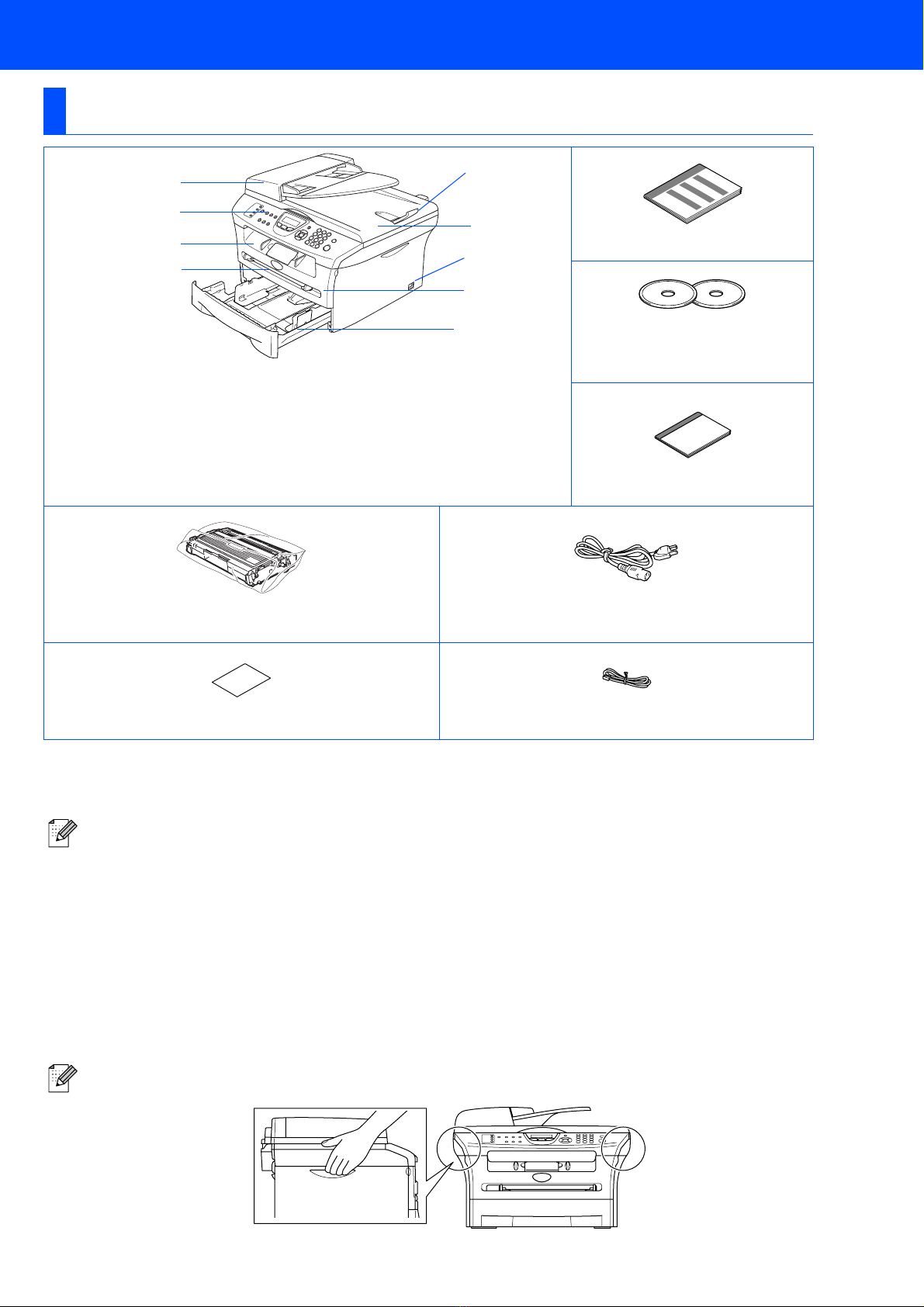

1. Chargeur automatique de

documents (ADF)

2. Panneau de commande

3. Bac de sortie du papier

Rabat de support avec rallonge

(Rabat de support)

4. Fente d’introduction manuelle

MFC

5. Bac à papier

6. Couvercle avant

7. Interrupteur d'alimentation

8. Couvercle de document

9. Rabat du chargeur automatique

de documents

■Mise en route

MFC-7420

MFC-7820N

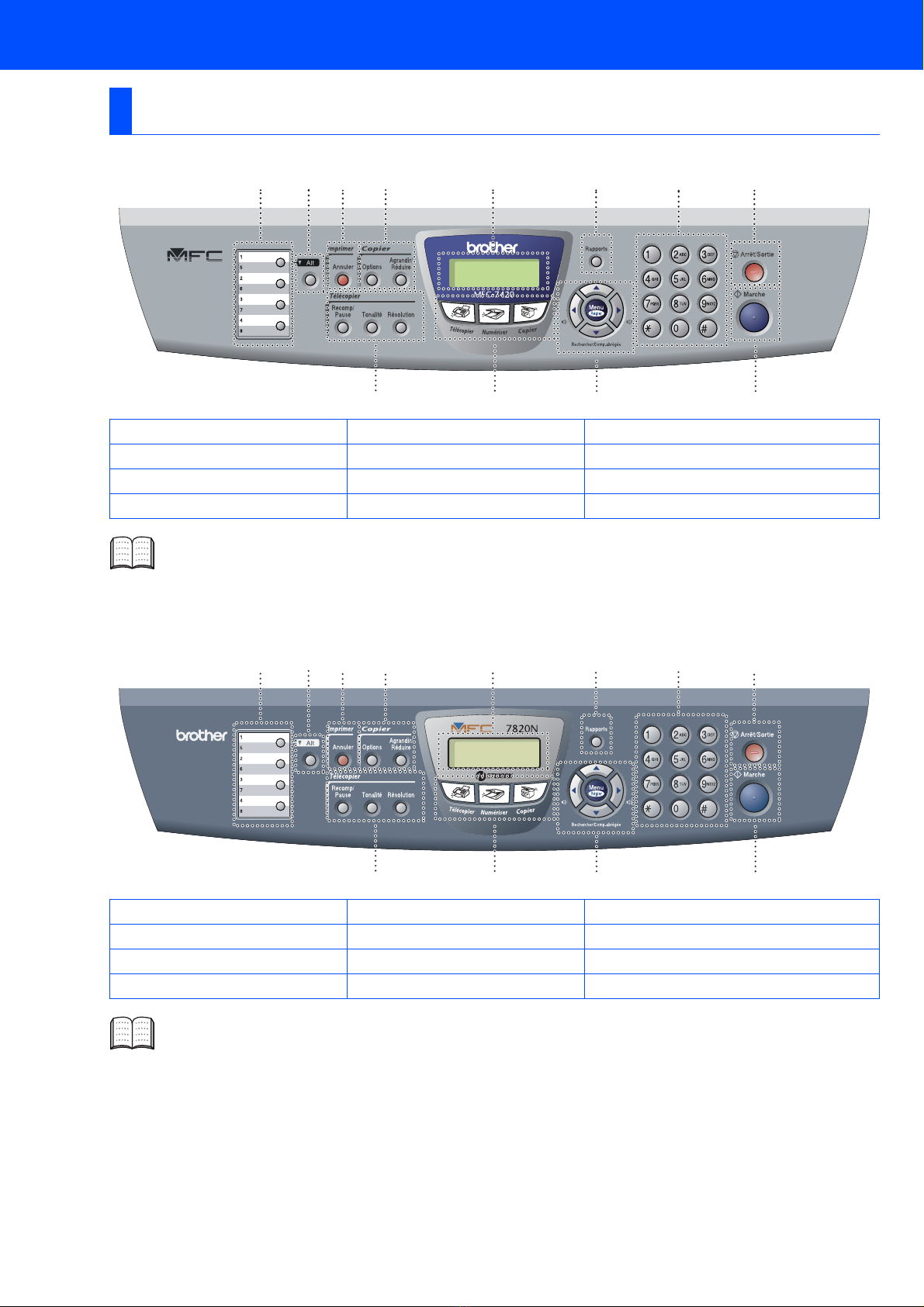

Panneau de commande

Monotouches

2. Touche Alt 3. Touche Annuler

4. Touches Copier 5. Affichage à cristaux liquides 6. Touche Rapports

7. Clavier de composition

8. Touche Arrêt/Sortie 9. Touche Marche

. Touches de navigation 11. Touches de mode 12. Touches de télécopie et de téléphone

Pour connaître le fonctionnement du panneau de commande, reportez-vous à la section "Description

du panneau de commande" au chapitre 1 du Guide de l'utilisateur.

Monotouches

2. Touche Alt 3. Touche Annuler

4. Touches Copier 5. Affichage à cristaux liquides 6. Touche Rapports

7. Clavier de composition

8. Touche Arrêt/Sortie 9. Touche Marche

. Touches de navigation 11. Touches de mode 12. Touches de télécopie et de téléphone

Pour connaître le fonctionnement du panneau de commande, reportez-vous à la section "Description

du panneau de commande" au chapitre 1 du Guide de l'utilisateur.

03/01 15:25 Fax

Rés:Standard

12 11 10 9

1234 5 6 7 8

03/01 15:25 Fax

Rés:Standard

12 11 10 9

1234 5 6 7 8

Table des matières

Configuration du MFC

1. Installez le bloc tambour ...................................................................................4

2. Chargez le papier dans le bac à papier............................................................5

3. Installation du cordon de la ligne téléphonique et du cordon

d'alimentation..................................................................................................... 6

4. Réglage de la date et de l'heure........................................................................ 7

5. Configuration de l'identifiant du poste ............................................................7

6. Sélection du mode de réception.......................................................................8

7. Sélection de votre langue..................................................................................9

8. Configuration du contraste sur l'afficheur ACL..............................................9

Installation des pilotes et du logiciel

CD-ROM “MFL-Pro Suite” fourni........................................................................ 10

Pour les utilisateurs d'un câble d'interface USB

■Pour Windows®98/98SE/Me/2000 Professional/XP.........................................12

Pour les utilisateurs d'un câble d'interface parallèle

■Pour Windows®98/98SE/Me/2000 Professional/XP.........................................15

Pour les utilisateurs de Windows NT®Workstation version 4.0..................... 18

Pour les utilisateurs d'un câble d'interface réseau

(MFC-7820N et NC-2200w en option uniquement)

■Pour Windows®98/98SE/Me/NT/2000 Professional/XP...................................20

Pour les utilisateurs d'un câble d'interface USB

■Pour Mac OS®9.1 à 9.2 ......................................................................................22

■Pour Mac OS®X 10.2.4 ou version supérieure ................................................24

Pour les utilisateurs d’un câble d’interface réseau

(MFC-7820N et NC-2200w en option uniquement)

■Pour Mac OS®9.1 à 9.2 ......................................................................................27

■Pour Mac OS®X 10.2.4 ou version supérieure ................................................29

■Pour les utilisateurs réseau

Installation de l'utilitaire de configuration de BRAdmin Professional

(Windows®uniquement) ................................................................................... 32

Configuration de votre adresse IP, du masque sous-réseau et

de la passerelle à l’aide de BRAdmin Professional

(Utilisateurs de Windows®uniquement) ......................................................... 33

■Options et Consommables

Options................................................................................................................. 34

Consommables de rechange.............................................................................. 34

Étape 1

Étape 2

Configuration du MFC

Ne branchez PAS le câble

d'interface.

Le branchement du câble d’interface

s’effectue lors de l'installation du

pilote.

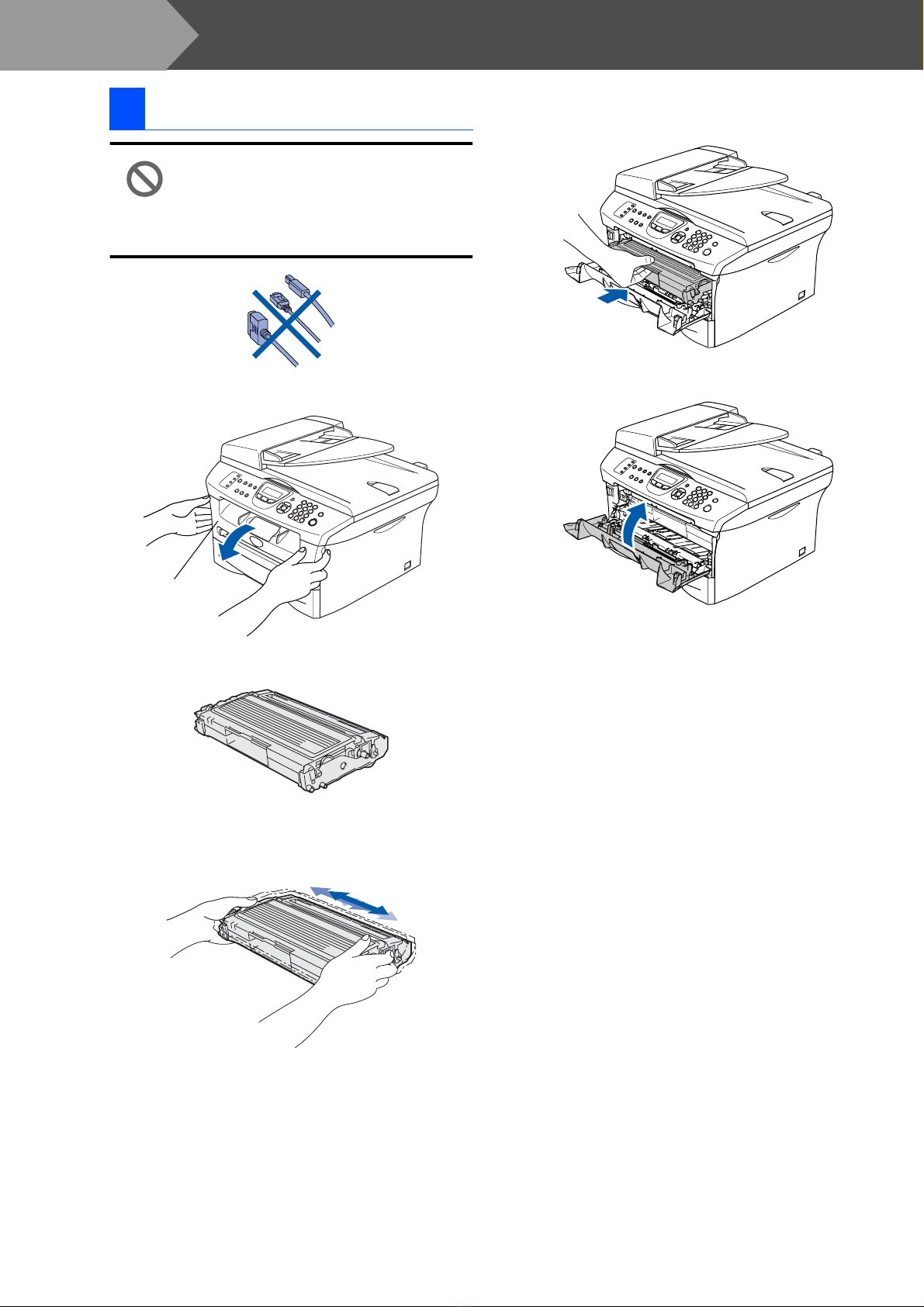

1Ouvrez le couvercle avant du MFC.

2Déballez le bloc tambour.

3Basculez-le doucement d'un côté à l'autre

quelques fois pour répartir également la

toner à l’intérieur du bloc.

4Mettez le bloc tambour en place dans le

MFC.

5Fermez le couvercle avant du MFC.

1Installez le bloc tambour

Couvercle avant

Étape 1

Configuration

du MFC

Windows®

USB

Windows®

Parallèle

Windows

NT®4.0

Parallèle

Macintosh®

USB

Macintosh®

Réseau

Windows®

Réseau

Pour

les utilisateurs

réseau

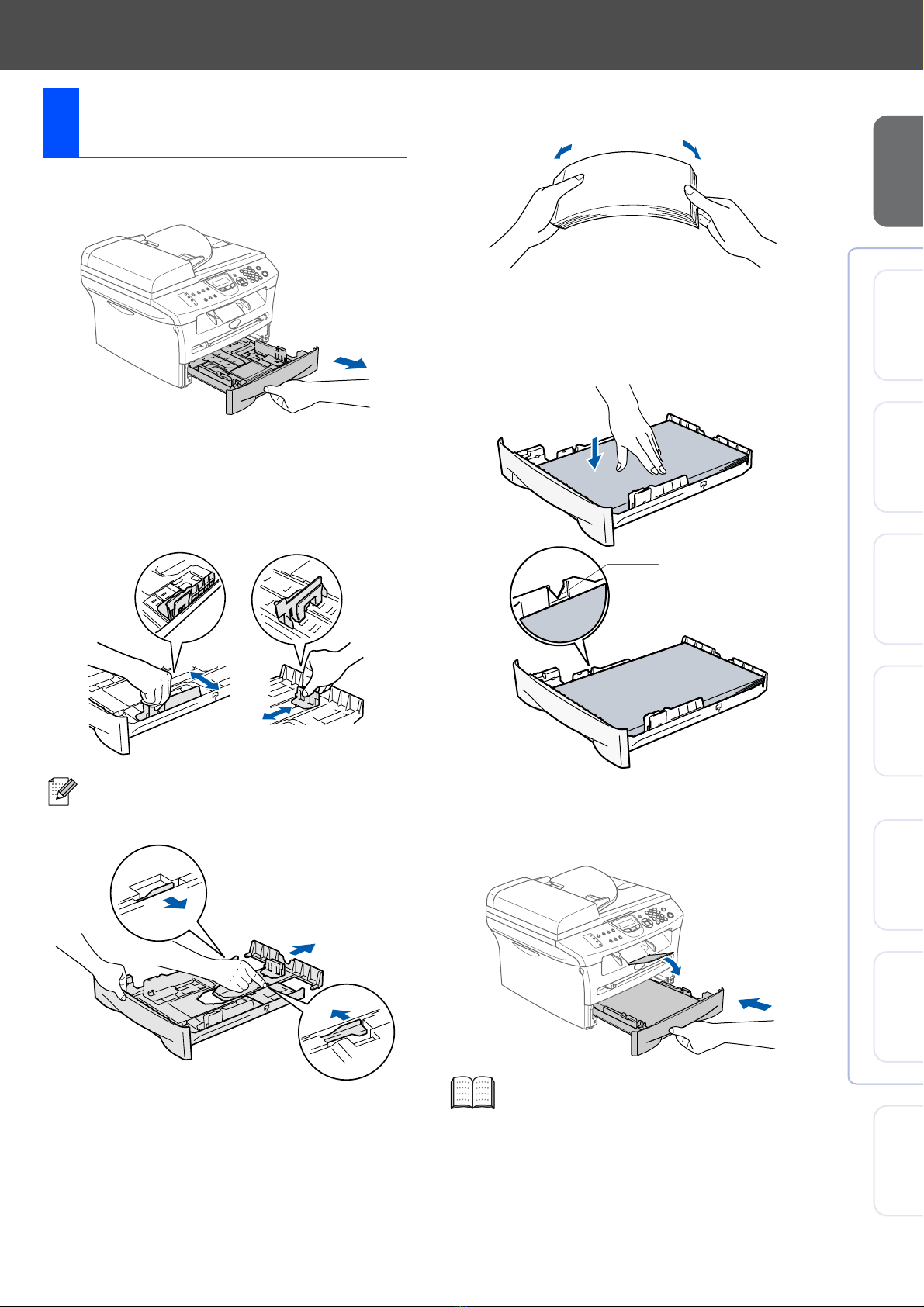

1Retirez complètement le bac à papier du

MFC.

2Tout en appuyant sur le levier de

déverrouillage du guide-papier, faites

coulisser les régulateurs pour ajuster au

format de papier. Vérifiez que les guides se

logent correctement dans les fentes.

3Déramez les feuilles afin d'éviter les

bourrages et les défauts d'alimentation.

4Placez le papier dans le bac à papier.

Vérifiez que le papier est bien à plat dans le

bac et qu’il est en dessous du repère

maximum du papier.

5Introduisez le bac à papier fermement dans

le MFC et dépliez le rabat de support de bac

de sortie avant d’utiliser le MFC.

2Chargez le papier dans

le bac à papier

Pour le papier au format Légal, enfoncez sur

l'intérieur de verrou et tirez sur la partie

arrière du bac à papier.

Pour plus de détails sur les caractéristiques

du papier prises en charge, consultez la

section “À propos du papier” au chapitre 1 du

Guide de l'utilisateur.

Repère maximum

du papier

Pour l'instant, ne branchez pas le

câble parallèle ou USB.

1Assurez-vous que l'interrupteur

d'alimentation est désactivé.

Branchez le cordon d'alimentation CA sur le

MFC.

2Branchez le cordon d'alimentation CA dans

une prise murale CA.

Mettez l'appareil sous tension.

3Branchez une extrémité du cordon de la

ligne téléphonique sur la prise du MFC

identifié LINE (Ligne) et l'autre sur une prise

murale modulaire.

Avertissement

■Le MFC doit être mis à la terre à l'aide d'une prise

triphasée (à trois broches).

■La mise du MFC à la terre étant assurée par la

prise d'alimentation, laissez le cordon

d’alimentation branché à votre MFC au moment de

brancher celui-ci sur une ligne téléphonique pour

vous protéger contre tout risque d’électrocution sur

le réseau téléphonique. De même, avant de

déplacer votre MFC, protégez-vous contre les

décharges électriques en débranchant d'abord la

ligne téléphonique, puis le cordon d'alimentation.

Installation du cordon de

la ligne téléphonique et

du cordon

d'alimentation

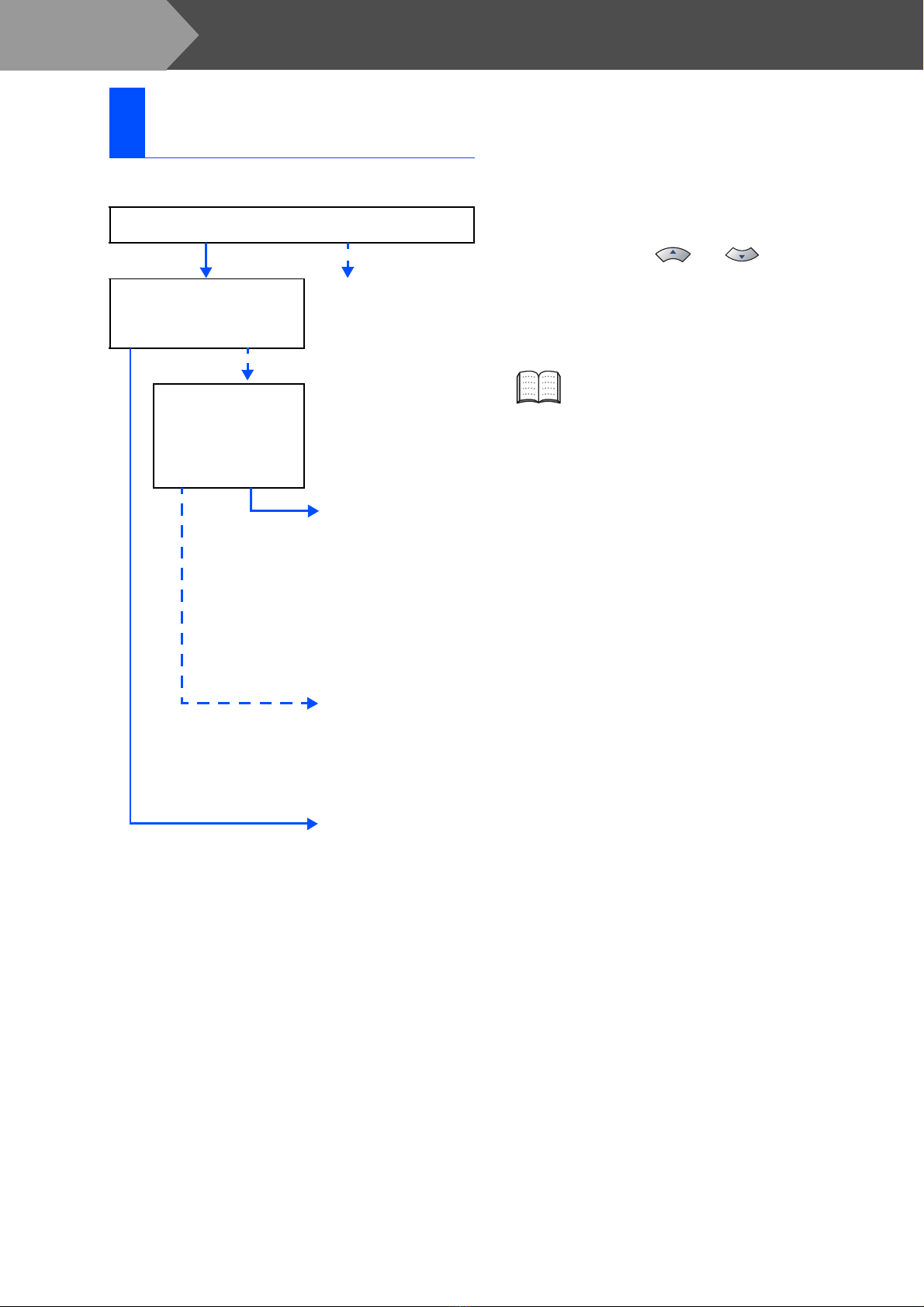

Si votre appareil partage une ligne

téléphonique avec un téléphone externe,

établissez le branchement comme illustré ci-

dessous.

Si votre appareil partage une ligne

téléphonique avec un répondeur

téléphonique externe, établissez la

branchement comme illustré ci-dessous.

Réglez le mode de réception sur RÉP

externe.

Pour plus de détails, consultez la section

"Connexion du MFC" au chapitre 1 dans le

Guide de l'utilisateur.

RÉP

Étape 1

Configuration du MFC

Configuration

du MFC

Windows®

USB

Windows®

Parallèle

Windows

NT®4.0

Parallèle

Macintosh®

USB

Macintosh®

Réseau

Windows®

Réseau

Pour

les utilisateurs

réseau

Le MFC affiche la date et l'heure, et les imprime sur

chaque télécopie que vous envoyez.

1Appuyez sur Menu/Régler.

2Appuyez sur 0.

3Appuyez sur 2.

4Saisissez les deux derniers chiffres de

l'année à l'aide du clavier de composition,

puis appuyez sur Menu/Régler.

(p. ex., entrez 0, 5pour l’année 2005.)

5Saisissez les deux chiffres du mois à l'aide

du clavier de composition, puis appuyez sur

Menu/Régler.

(p. ex., entrez 0, 3pour le mois de mars)

6Saisissez les deux chiffres du jour à l'aide

du clavier de composition, puis appuyez sur

Menu/Régler.

(p. ex., entrez 0, 1.)

7Saisissez l'heure au format 24 heures à

l'aide du clavier de composition, puis

appuyez sur Menu/Régler.

(p. ex., entrez 1, 5, 2, 5pour indiquer 3:25

de l'après-midi.)

8Appuyez sur Arrêt/Sortie.

Vous pouvez enregistrer vos nom et numéro de

télécopieur de sorte qu'ils soient imprimés sur toutes

les pages de vos télécopies.

1Appuyez sur Menu/Régler.

2Appuyez sur 0.

3Appuyez sur 3.

4Entrez votre numéro de télécopieur (un

maximum de 20 chiffres) sur le clavier de

composition, puis appuyez sur Menu/Régler.

5Entrez votre numéro de téléphone (d'un

maximum de 20 chiffres) sur le clavier de

composition. Ensuite, appuyez sur

Menu/Régler.

(Si votre numéro de téléphone et numéro de

télécopieur sont les mêmes, entrez à

nouveau le même numéro.)

6Utilisez le clavier de composition pour entrer

votre nom (max. 20 caractères), et appuyez

sur Menu/Régler.

7Appuyez sur Arrêt/Sortie.

4Réglage de la date et de

l'heure

Date/Heure

Année:2005

Date/Heure

Mois:03

Date/Heure

Jour:01

Date/Heure

Heure:15:25

En cas d'erreur, appuyez sur Arrêt/Sortie

pour recommencer à partir de l'étape 1.

5Configuration de

l'identifiant du poste

Id station

Fax:

Id station

Tél:

Id station

Nom:

■Reportez-vous au tableau suivant pour la

saisie de votre nom.

■Si vous devez entrer un caractère qui se

trouve sur la même touche que le caractère

précédemment entré, appuyez sur pour

déplacer le curseur vers la droite.

Appuyez

sur la

touche

Une

fois

Deux

fois

Trois

fois

Quatre

fois

2ABC2

3DEF3

4GH I 4

5JKL5

6MNO6

7PQRS

8TUV8

9WX Y Z

Pour plus de détails, consultez la section

"Saisie de texte" à l’annexe B dans le

Guide de l'utilisateur.

Il existe quatre modes de réception possibles;

Fax seulement, Fax/Tél, Manuel et Tél ext/rép.

Choisissez Mode réponse qui convient le mieux à

vos besoins.

1Appuyez sur Menu/Régler.

2Appuyez sur 0.

3Appuyez sur 1.

4Appuyez sur ou pour

sélectionner le mode souhaité.

Appuyez sur Menu/Régler.

5Appuyez sur Arrêt/Sortie.

6Sélection du mode de

réception

Un téléphone externe ou un répondeur téléphonique

externe est-il connecté à votre MFC?

Utilisez-vous la fonction de

messagerie vocale de votre

répondeur téléphonique

externe?

Fax seulement

Le MFC traite

automatiquement

chaque appel comme

une télécopie entrante.

Souhaitez-vous que le

MFC réponde

automatiquement aux

appels de télécopie et

aux appels

téléphonique?

Fax/Tél

Le MFC contrôle la ligne

et répond

automatiquement à tous

les appels. Si l'appel

n'est pas une télécopie,

le MFC sonnera pour

vous inviter à répondre

au téléphone.

Manuel

Vous surveillez la ligne

téléphonique et

répondez vous-même à

tous les appels.

Tél ext/rép

Votre répondeur

téléphonique externe

(RÉP) répond

automatiquement à tous

les appels. Les

messages vocaux sont

enregistrés sur le

répondeur externe. Les

messages de télécopie

sont imprimés.

Oui No

Oui

Non

Oui

Pour plus de détails, consultez la section

"Réglage du mode de Réception" au

chapitre 4 du Guide de l'utilisateur.

Étape 1

Configuration du MFC

Otros manuales para MFC 7820N - Network Monochrome Laser Multifunction...

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Impresora todo en uno de Brother

Brother

Brother MFC-5895CW Manual de usuario

Brother

Brother DCP-1000 Manual de usuario

Brother

Brother Work Smart MFC-J450dw Manual de usuario

Brother

Brother MFC 495CW - Color Inkjet - All-in-One Manual de usuario

Brother

Brother MFC-9330CDW Manual de operación y mantenimiento

Brother

Brother MFC 3360C - Color Inkjet - All-in-One Manual de usuario

Brother

Brother DCP-L2512D Manual de usuario

Brother

Brother mfc-t800 Manual de operación y mantenimiento

Brother

Brother DCP-L5500DN Manual de usuario

Brother

Brother MFC-9660 Manual de usuario

Brother

Brother MFC 240C - Color Inkjet - All-in-One Manual de usuario

Brother

Brother MFC-7860DW Manual de usuario

Brother

Brother MFC-J220 Manual de operación y mantenimiento

Brother

Brother MFC-J890DW Manual de usuario

Brother

Brother MFC490CW - Color Inkjet - All-in-One Manual de usuario

Brother

Brother MFC-9880 Manual de usuario

Brother

Brother FAX-1800C Manual de usuario

Brother

Brother DCP 585CW - Color Inkjet - All-in-One Manual de usuario

Brother

Brother MFC-J4310DW Guía del usuario

Brother

Brother MFC-J625DW Instrucciones de montaje

Brother

Brother MFC-J280W Manual de usuario

Brother

Brother MFC-L2712DN Manual de usuario

Brother

Brother MFC 640CW - Color Inkjet - All-in-One Guía de configuración

Brother

Brother MFC-L2717DW Manual de usuario

Manuales populares de Impresora todo en uno de otras marcas

Triumph Adler

Triumph Adler DC 2016 Manual

Epson

Epson WorkForce WF-2510 Guía del usuario

Epson

Epson Stylus Scan 2000 Manual de instalación y operación

Epson

Epson PictureMate Snap PM 240 Manual de instrucciones

Konica Minolta

Konica Minolta bizhub C35 Manual de usuario

Konica Minolta

Konica Minolta BIZHUB 558 Manual de usuario

Lexmark

Lexmark MX710 Series Manual

Lexmark

Lexmark XC8155 Manual de usuario

Lexmark

Lexmark X642E Manual de usuario

Sharp

Sharp MX-2310U Guía

Aficio

Aficio 200 Manual de usuario

Canon

Canon ImageCLASS 2300 Manual

Ricoh

Ricoh Pro C900 Manual de usuario

Lexmark

Lexmark X925 Manual de usuario

Epson

Epson Stylus CX8400 Series Manual de usuario

Oce

Oce VarioLink 5022 Manual de usuario

Copystar

Copystar CS 4551ci Manual de usuario

Konica Minolta

Konica Minolta Magicolor 4650EN Manual de usuario
