BRÖTJE ZLF SGB E Manual de usuario
de Montageanleitung
Zuluftfilter ZLF SGB E / ZLF 125
en Assembly Instructions
Air supply filter ZLF SGB E / ZLF 125
ru Инструкции по сборке
Воздушный фильтр ZLF SGB E / ZLF 125
lt Surinkimo instrukcijos
Tiekiamo oro filtras ZLF SGB E / ZLF 125
Sehr geehrter Kunde,
Vielen Dank für den Kauf dieses Gerätes.
Bitte lesen Sie dieses Handbuch vor der Verwendung des
Produkts sorgfältig durch und heben Sie es zum späteren
Nachlesen an einem sicheren Ort auf. Um langfristig einen
sicheren und effizienten Betrieb sicherzustellen, empfehlen
wir die regelmäßige Wartung des Produktes. Unsere Service-
und Kundendienst-Organisation kann Ihnen dabei behilflich
sein.
Wir hoffen, dass Sie viele Jahre Freude an dem Produkt
haben.
Dear Customer,
Thank you very much for buying this appliance.
Please read through the manual carefully before using the
product, and keep it in a safe place for later reference. In
order to ensure continued safe and efficient operation we
recommend that the product is serviced regularly. Our service
and customer service organisation can assist with this.
We hope you enjoy years of problem-free operation with the
product.
Уважаемый клиент,
Мы благодарим Вас за покупку этого оборудования.
Пожалуйста, внимательно прочтите это руководство
перед использованием оборудования и сохраните его в
безопасном месте для дальнейшего использования. Для
обеспечения продолжительной безопасной и
эффективной работы мы рекомендуем регулярно
обслуживать данное изделие. Наши службы сервиса и
поддержки клиентов могут помочь в этом.
Мы надеемся, Вы будете наслаждаться годами
беспроблемной работы оборудования.
Gerb. Kliente,
dėkojame, kad įsigijote šį įrenginį.
Prieš naudodami įrenginį atidžiai perskaitykite šį vadovą ir
padėkite jį į saugią vietą ateičiai. Kad įrenginys veiktų ilgai,
saugiai ir našiai, rekomenduojame reguliariai atlikti jo
techninės priežiūros darbus. Šiais klausimais jums padės
mūsų techninės priežiūros ir klientų aptarnavimo skyrius.
Tikimės, kad šį įrenginį naudosite ilgai ir nepatirdami
problemų.
Inhaltsverzeichnis
1 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Über dieses Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2 Benutzte Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2.1 In der Anleitung verwendete Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Montage des ZLF SGB E (SGB 125 - 170) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
4.2 Montage des ZLF 125 (SGB 215 - 300) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
5.1 Ändern der Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
6.1 Reinigung des ZLF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Inhaltsverzeichnis de
358402 - 03 - 11062021 3
1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
Vorsicht!
Bei der Installation des Zubehörs besteht die
Gefahr erheblicher Sachschäden. Deshalb darf
das Zubehör nur durch Fachunternehmen
montiert und durch Sachkundige der
Erstellerfirmen erstmalig in Betrieb genommen
werden! Verwendetes Zubehör muss den
Technischen Regeln entsprechen und vom
Hersteller in Verbindung mit diesem Zubehör
zugelassen sein.
Vorsicht!
Es dürfen nur Original-Ersatzteile verwendet
werden.
Gefahr!
Lebensgefahr durch Umbauten am Heizkessel!
Eigenmächtige Umbauten und Veränderungen
am Heizkessel sind nicht gestattet, da sie
Menschen gefährden und zu Schäden an dem
Heizkessel führen können. Bei Nichtbeachtung
erlischt die Zulassung des Heizkessels!
1.2 Bestimmungsgemäße Verwendung
Der Zuluftfilter ZLF SGB E dient zur Filterung der Zuluft
beim Betrieb von Gas-Brennwertkesseln der Serie SGB
125 - 170 während der Bauphase, in der verstärkt
Baustaub im Kesselraum auftritt.
Der Zuluftfilter ZLF 125 dient zur Filterung der Zuluft
beim Betrieb von Gas-Brennwertkesseln der Serie SGB
215 - 300 während der Bauphase, in der verstärkt
Baustaub im Kesselraum auftritt.
de 1 Sicherheit
4 358402 - 03 - 11062021
2 Über dieses Handbuch
2.1 Allgemeines
Diese Montageanleitung wendet sich an den Heizungsfachmann, der das
Zubehör installiert.
2.2 Benutzte Symbole
2.2.1 In der Anleitung verwendete Symbole
In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die
Aufmerksamkeit auf spezielle Anweisungen zu lenken. Damit möchten wir
die Sicherheit der Benutzer erhöhen, Probleme vermeiden und den
ordnungsgemäßen Betrieb des Gerätes sicherstellen.
Gefahr!
Gefährliche Situationen, die zu schweren Verletzungen führen
können.
Stromschlaggefahr!
Gefahr eines elektrischen Schlages.
Warnung!
Gefährliche Situationen, die zu leichten Verletzungen führen
können.
Vorsicht!
Gefahr von Sachschäden.
Wichtig:
Bitte beachten Sie diese wichtigen Informationen.
Verweis:
Bezugnahme auf andere Anleitungen oder Seiten in dieser
Dokumentation.
2 Über dieses Handbuch de
358402 - 03 - 11062021 5
3 Produktbeschreibung
3.1 Lieferumfang
ZLF SGB E
Zuluftfilter ZLF SGB E
Ansaugrohr
Montageanleitung
ZLF 125
Zuluftfilter ZLF 125
Montageanleitung
de 3 Produktbeschreibung
6 358402 - 03 - 11062021
4 Installation

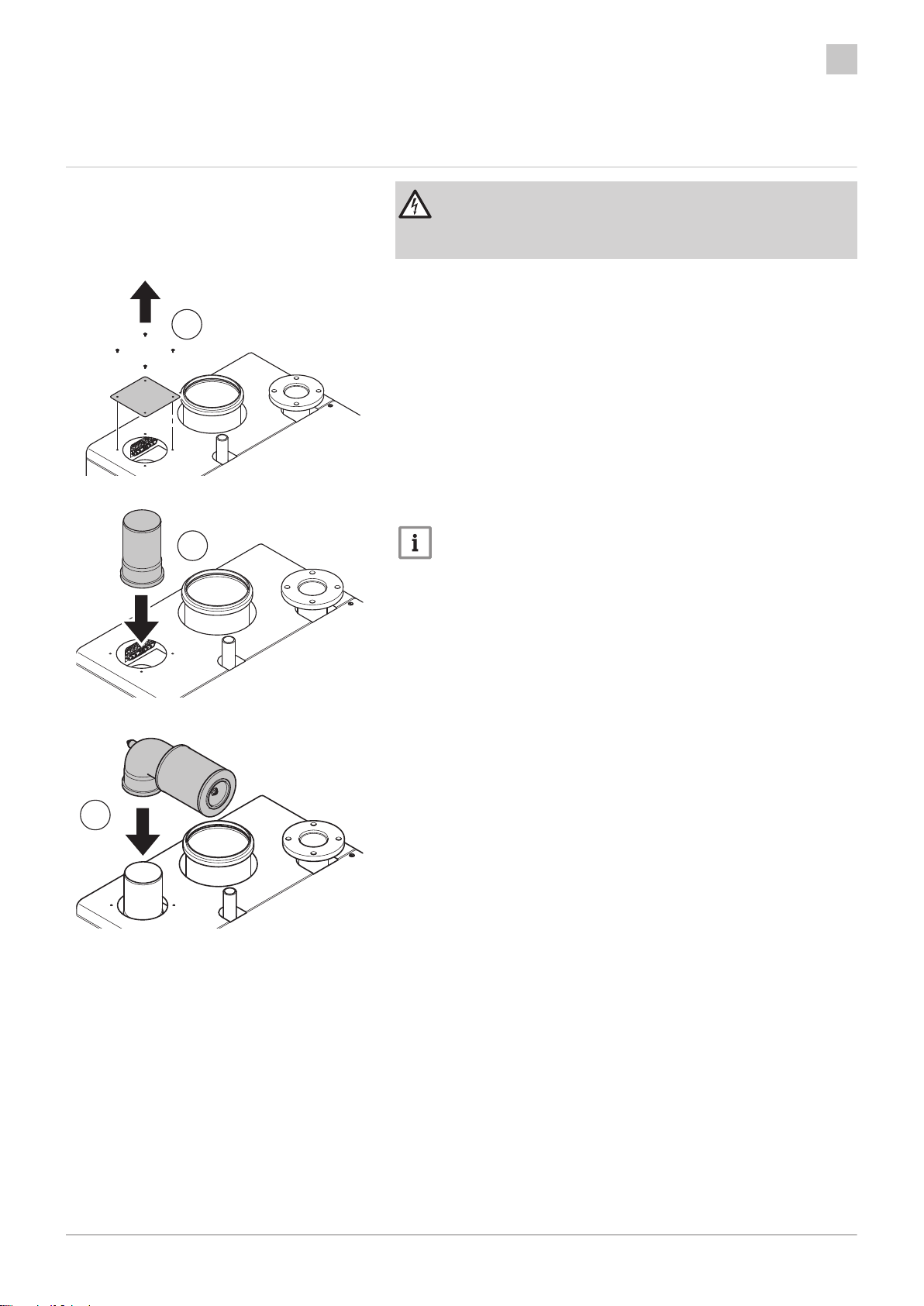

4.1 Montage des ZLF SGB E (SGB 125 - 170)
Stromschlaggefahr!
Vor Durchführung der Montagearbeiten ist der Kessel
spannungslos zu schalten und gegen Wiedereinschalten zu
sichern!
1. Schrauben lösen und Abdeckblech vom hinteren Verkleidungsdeckel
entfernen
2. Ansaugrohr auf das vorhandene Zuluftrohr aufsetzen
Wichtig:
Zur leichteren Montage des Ansaugrohr auf dem Zuluftrohr kann
Gleitpaste verwendet werden.
3. Zuluftfilter auf das zuvor montierte Ansaugrohr aufsetzen
1
RA-0000987
2
RA-0000988
3
RA-0000989
4 Installation de
358402 - 03 - 11062021 7
4.2 Montage des ZLF 125 (SGB 215 - 300)
Stromschlaggefahr!
Vor Durchführung der Montagearbeiten ist der Kessel
spannungslos zu schalten und gegen Wiedereinschalten zu
sichern!
1. Abdeckblech vom hinteren Verkleidungsdeckel entfernen
2. Zuluftfilter einsetzen
1
RA-0000990
2
RA-0000991
de 4 Installation
8 358402 - 03 - 11062021
5 Einstellungen
5.1 Ändern der Einstellungen
Zum Ausgleich des erhöhten Widerstandes am Luftfilter muss beim SGB
der Parameter Sollleistung Teillast am Kesselschaltfeld geändert werden.
Funktion Prog.-Nr. Einstellebene SGB 125 SGB 170 SGB 215 SGB 260 SGB 300
Sollleistung
Teillast 9524 F
Standardwert 20 kW 28 kW 35 kW 42 kW 48 kW
Einstellwert mit
Luftfilter 35 kW 35 kW 48 kW 58 kW 58 kW
5 Einstellungen de
358402 - 03 - 11062021 9
6 Wartung
6.1 Reinigung des ZLF
Bei längerem Baustellenbetrieb sollte der Zuluftfilter ausgebaut und
vorsichtig mit Druckluft gereinigt werden.
de 6 Wartung
10 358402 - 03 - 11062021
