Bosch 3 603 C94 200 Guía de configuración

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modiﬁcations. Our products are constantly modiﬁed to meet

new technical standards. We therefore reserve the right to

alter data and speciﬁcations without prior notice.

Modiﬁcations. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modiﬁcationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modiﬁcationes en los datos téchnicos.

Schlaghammer

Demolition Hammer

Marteau piqueur

Martillo de percusion

Typ 3 603 C94 200 = PBH 3000-2 FRE

Attention: Repair, modiﬁcation, and testing of power tools must be carried out in

accordance with the generally recognised principles of engineering practise. Safety

regulations according to DIN VDE, CEE, AFNOR and further regulations applicable

in individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind

fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR

und weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modiﬁcación y veriﬁcación de herramientas electricas

mano debe efectuarse en forma técnicamente correcta. Respetar las normas de

seguridad segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en

los distinos paises.

Attention: La remise en état, la modiﬁcation et le controle des outils électriques

doivent etre ef- fectués par des personnes qualiﬁées. Il convient de respecter les

prescriptions de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les

réglementations en vigueur dans le pays concerné.

3 603 C94 200 - D01 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

Attention:

Respecter les instructions de sécu-

rité selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepción.

Atención:

Atenerse a las prescripciones de

seguridad según DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales específicas que pudieran

existir en los respectivos países.

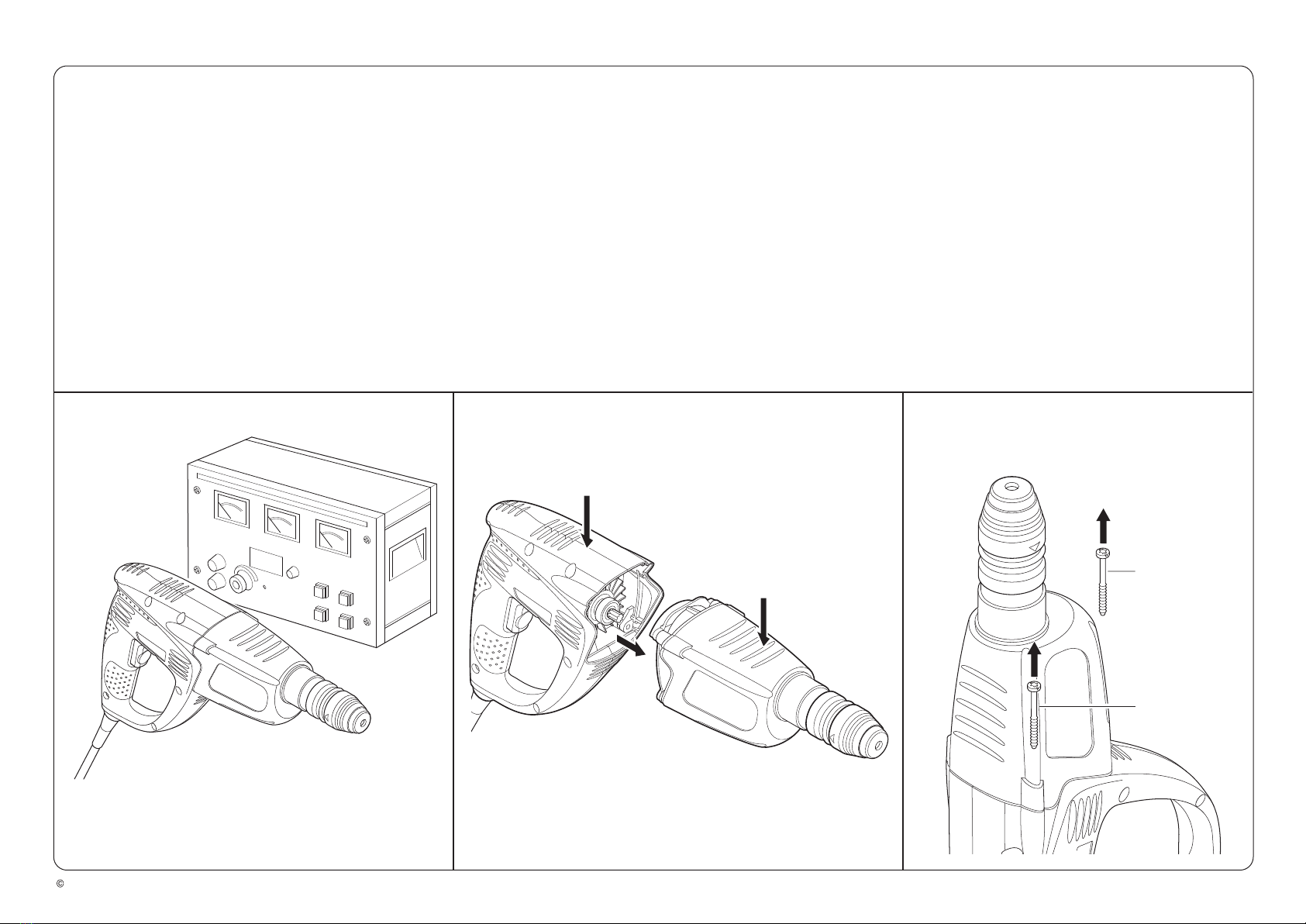

1. Eingangsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Ländern gül-

tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-,

Schnittzeichnung und diesem

Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly.

Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires.

Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion,

cut-away drawings and these

repair instructions!

1. 2.

3 603 C94 200 - D02 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

D02 - D04

D05 - D08

2. Realizar el desmontaje conforme

a los dibujos en perspectiva y en

sección, y a estas instrucciones

de reparación.

2. Démonter l'appareil suivant la vue

éclatée, le plan en coupe et ces

instructions de réparation.

801

108

15 5 6

5. 5.1 6.

6.1 6.2 6.3

3 603 C94 200 - D03 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

3/5

3/5 3/14

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

3/13

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

1 609 244 A28

(KDEW 8004 / 10)

1 609 244 A17

(KDEW 8004)

7. 7.1 7.2

7.3 7.4

3 603 C94 200 - D04 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

3/14

3/5

3/13

Verstellbare Abstützvorrichtung / Adjustable support device

Dispositif d' appui ´reglable / Dispositivo de apoyo ajustable

1 609 244 A67 (KDEW 8876)

90°

250/34

250

8. 10. 10.1

10.2

90°

34/5

34/4

34/2

34/3

3 603 C94 200 - D05 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

32/4

32/3

32/5

32/2

35 113/113

113/118

109

115

11. 11.1

11.3 11.4 11.5

11.2

3 603 C94 200 - D06 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

110

821

115

119/124

119/117

119/116

119/114

119/119

821

11.6 11.7

12. 12.1

12.3 12.4

12.2

11.8

3 603 C94 200 - D07 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

820

26/26

26/56

26/27

26/71

26/29

26/71

821

39 83

821

820 830

109

68 68

840

821

33 60 58

821

12.5 12.6

14. 14.1

13.

3 603 C94 200 - D08 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Ø3 8

150

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

840

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 014 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 014.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 014.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 014.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

21.

3 603 C94 200 - M09 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Pos. 3/14 auf Pos. 3= 132,95 - 133,05

Pos. 3/13 auf Pos. 3= 138,85 - 138,95

Pos. 3/5 auf Pos. 3= 125,1 - 125,3

3/14

3/5

3/13

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø7,5

20,0

Ø9,0

30,0

Pos. 3/5 auf Pos. 3= 125,1 - 125,3

3/5

Pos. 3/13 auf Pos. 3= 138,85 - 138,95

3/13

Pos. 3/14 auf Pos. 3= 132,95 - 133,05

3/14

801

22. 22.1

22.2

22.3 22.4

22.5

3 603 C94 200 - M10 (2011-03)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

816

1577

50mm

weiss

white

70mm

weiss

white

100mm

blau/blue

60mm

weiss/white

87mm

weiss/white

40mm

weiss

white

870
