Bosch 0 611 239 7 Series Guía de configuración

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

 Attention:

 Respecter les instructions de sécu-

 rité selon DIN, VDE,CEE, AFNOR

 et les autres instructions valables

 dans les pays respectifs.

1. Realizar control de recepción.

 Atención:

 Atenerse a las prescripciones de

 seguridad según DIN, VDE,CEE,

 AFNOR y a las prescripciones adi-

 cionales específicas que pudieran

 existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

 Die Sicherheitsvorschriften nach

 DIN, VDE, CEE, AFNOR und wei-

 tere in den einzelnen Ländern gül-

 tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

 und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

 Safety regulations according to DIN,

 VDE, CEE, AFNOR and further

 regulations applicable in individual

 countries must be observed.

Use normal trade tools by disassembly.

Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

 drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

 plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

 en perspectiva y en sección, y a estas

 instrucciones de reparación.

3. 3.1 3.2

1. 2.

11 239 - D02

54 56

1,3-1,7Nm

820/1

820

861,3-1,7Nm

17 1,3-1,7Nm

4. 4.1 4.2

4.4 4.5

4.3

11 239 - D03

852

101 102

852

803

801

819

3,0-3,5Nm

801

0,6-0,9Nm

105

92 815 816

810

105

820

102

101

820

818

0,6-0,9Nm

0,3-0,6Nm

108

104

103

1,3-1,7Nm

820

805 mit Loctite 222 gesichert

secured with Loctite 222

5. 5.1 5.2

6. 6.1

5.3

11 239 - D04

43 41

820

1,0- 1,4Nm 1,0- 1,4Nm

894 894

801 79

803

819

832

849

821

0,5- 0,8Nm

88 88

89 89

819

2-2,5Nm

Altöl

849

821

849

821

859

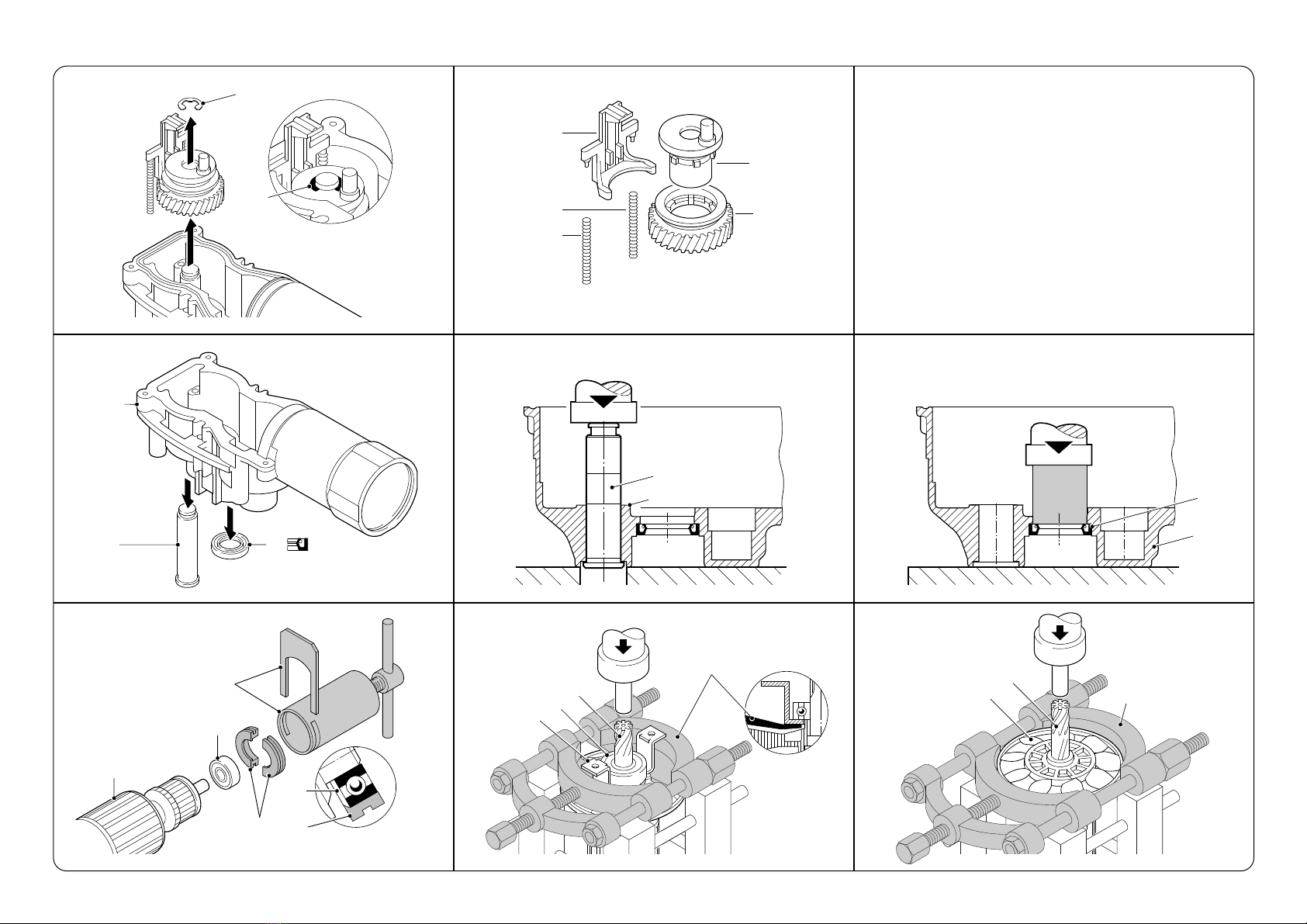

6.2 7. 7.1

7.2 7.3 8.

8.1 8.2 8.3

11 239 - D05

819

24 Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

819

849

11 239 - D06

8.3 8.4 8.5

9. 9.1 9.2

10. 10.1 10.2

73 27

849

821

849

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de montaje

78 50

8181

819

803

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

803

830

11. 11.1

12. 12.1 12.2

13. 13.1 13.2

11 239 - D07

1 609 244 A28

(KDEW 8004/10)

1 609 244 A17

(KDEW 8004)

11 239 - M08

Pos. 13 = 148,1-148,3

Pos. 14 = 122,9-123,1

Pos. 47 = 131,3-131,5

Einbaumaß beachten!

Observe correct installation tolerance!

Attention á la cote de montage!

Obsérvese la medida de montaje!

803 15

803

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de

montaje

803

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de

montaje

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de

montaje

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de montaje

803

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

21.4

21.1

21.

21.2 21.3

803

8181

Abstützhülse

Supporting sleeve

Douille d' appui

Manguito de apoyo

819

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

22. 22.1 22.2

23. 23.1 24.

24.1 24.2 25.

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

11 239 - M09

819

24 22

78 50

1 615 430 002

fetten

grease

graisser

engrasar

830

8181

81 21

849

819

849

821

819

73 27

1 615 430 002

mit Fett fixieren

attach with grease

lubrifier

lubricar con grasa

849

821

002

849

821

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

823 82122 78

Medir el juego entre dientes sin haber aplicado grasa!

El juego entre pos. 823 y pos. 22 = 0,08 - 0,22mm.

El reglaje se realiza con pos. 78, 78/1, 78/2.

Zahnspiel fettfrei messen!

Spiel zwischen Pos. 823 und Pos. 22 = 0,08 - 0,22mm.

Ausgleich mit Pos. 78, 78/1, 78/2.

Measure gear play grease free!

Play between pos. 823 and pos. 22 = 0,08 - 0,22mm.

Compensate with pos. 78, 78/1, 78/2.

Mesurer le jue des dents sans qu'il y ait de graisse!

Le jeu entre pos. 823 et pos. 22 = 0,08 - 0,22mm.

Compensation avec pos. 78, 78/1, 78/2.

0,08-0,22mm

11 239 - M10

25.1 25.2 25.3

25.4 25.5 25.6

25.7

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de montaje

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles
