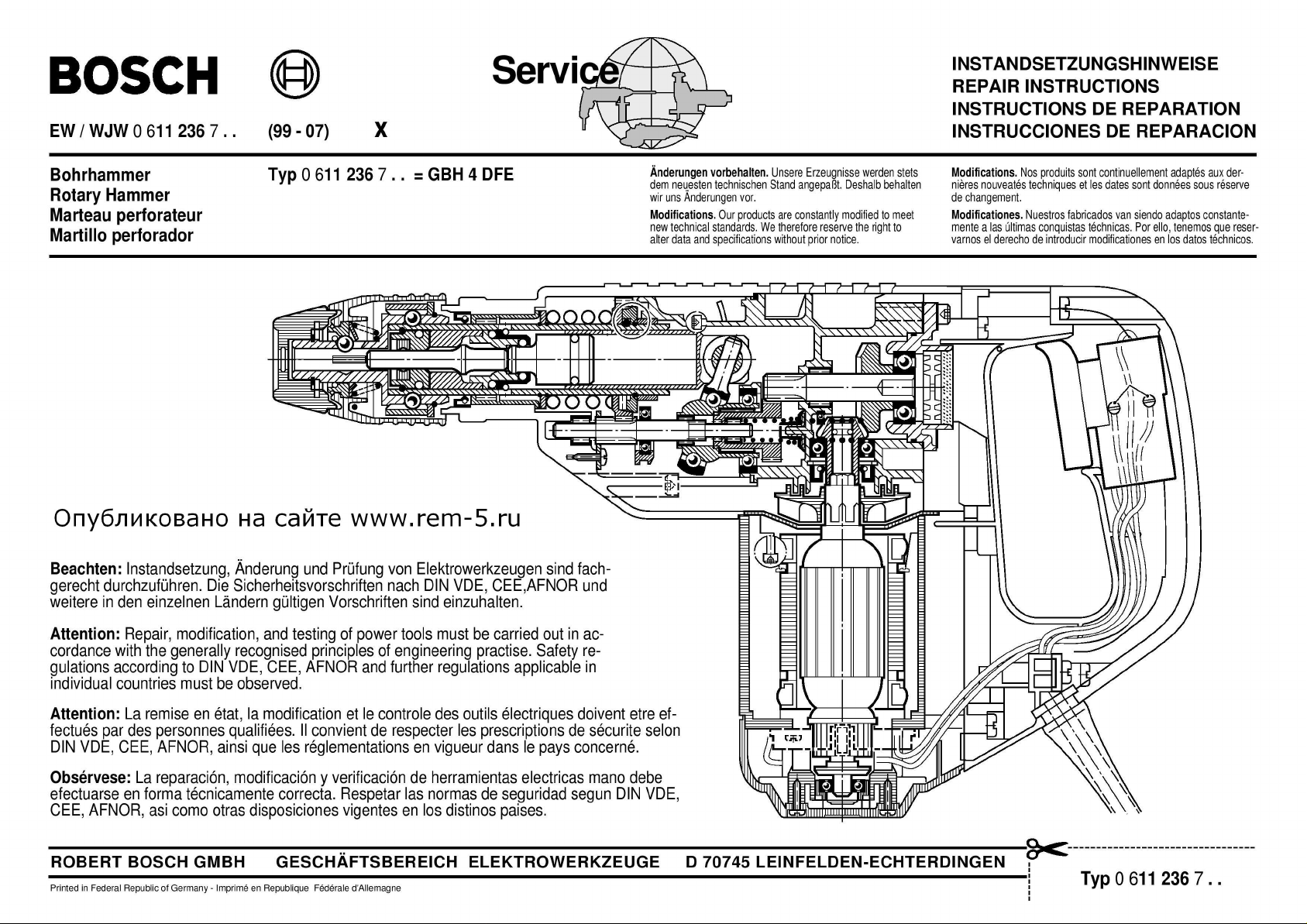

Bosch 0 611 236 7 Series Guía de configuración

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

Attention:

Respecter les instructions de sécu-

rité selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepción.

Atención:

Atenerse a las prescripciones de

seguridad según DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales específicas que pudieran

existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Ländern gül-

tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly.

Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

en perspectiva y en sección, y a estas

instrucciones de reparación.

50/9

750

3. 4.

1. 2.

11 236 - D01

45°

ø6-8mm

X32

32 32

43 96

2,5-3,0Nm

1,5-1,9Nm

821

Ø36+0,5

19 19 19

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

11 236 - D02

5. 5.1 5.2

6. 6.1 6.2

6.3 6.4 7.

44 45

86 821

821

11 236 - D03

7.1 7.2 7.3

7.4 7.5 7.6

8. 8.1 9.

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Utile

Hilfswerkzeuge zum Selbstanfertigen

Auxiliary tools (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Maße in mm / Dimensions in mm

Cotes en mm / Medidas en mm

104

ø40,8

ø34,9

ø39,4

ø31,4

821

1,5-2,0Nm

Hülse

Sleeve

Douille

Manguito

Hülse

Sleeve

Douille

Manguito

823

830

865

29 41

48 Ø12+0,5

2,5- 3,0Nm

0,7-1,0Nm

1,0-1,5Nm

820

20 78/1

78/2

78/3

Ø11+0,5

1,6- 2,0Nm

0,5- 0,7Nm

Alte Ausführung

Old execution

Ancien exécution

Vieja ejecución

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

mit Loctite 222 gesichert

secured with Loctite 222

100

4x short

4xkurz

97 91/1

2xlong

2xlang

11 236 - D04

9.1 9.2 9.3

9.4 10. 10.1

11. 11.1 11.2

secure with Loctite 222

mit Loctite 222 sichern

1,5-2,0Nm

92 126

125

816

816/04

816/05

816/08

secure with Loctite 222

mit Loctite 222 sichern

816/04

816/05

816

816/08

Pos. 816/08 nur/only

Typ 0 611 222 7 . .

Typ 0 611 242 7 . .

89 1

2,5-3,0Nm

84 68

87 77

820

11 236 - D05

12. 12.1 13.

14. 14.1 14.2

14.3 14.4

820

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

59 KDEW 8004/10

(2 600 211 805)

KDEW 8004

(2 608 110 803)

3/50

941,0-1,4Nm

820

11 236 - D06

14.5 14.6 15.

15.1 16. 17.

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

158,4-158,6

39,4-39,6

3/50

121,1-121,3

3 605 430 001

1 615 430 002

2/3 füllen/fill

remplir/llenar

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Fettdepot füllen

fill cavity

remplir cavite

llenar el vacio

22.1

22.

21.

23. 23.223.1

11 236 - M07

820

1,0- 1,4Nm

820

89 1

2,5-3,0Nm

84 68

Zähne fetten

grease teeth

dents graissees

engrasar los dientes

20 3

20 72

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

53 14

2/3 füllen/fill

remplir/llenar

2/3 füllen/fill

remplir/llenar

3 605 430 001

1 615 430 002

11 236 - M08

23.2 23.3 23.4

23.5 23.6 23.7

24. 24.1

1,5-2,0Nm

126

125

816

816/04

816/05

816/08

180

Spring tension

Feder vorspannen

Ressort pré-contraint

Tensión previa del muelle

max. 9,0mm

Schraube M6 / Bolt M6 / Vis M6 / Tornillo M6

Draht / Wire / Fil de fer / Hilo metálico

Messingdübel M6 / Brass dowel M6

Goujon de lation / Taco de latón M6

fettfrei montieren

assemble grease free

monter sans qu'il y

ait de graisse

montar sin engrasar

Meßwerkzeug zum Selbstanfertigen

Measuring tool (for your own manufacture)

Outil de mesure (fabrication locale)

Utile de medición (fabricación particular)

Medir el juego entre dientes sin haber aplicado grasa!

El juego entre pos. 53 y pos. 55 = 0,2 - 0,3mm.

El reglaje se realiza con pos. 78/1, 78/2, 78/3.

Zahnspiel fettfrei messen!

Spiel zwischen Pos. 53 und Pos. 54 = 0,2 - 0,3mm.

Ausgleich mit Pos. 78/1, 78/2, 78/3.

Measure gear play grease free!

Play between pos. 53 and pos. 54 = 0,2 - 0,3mm.

Compensate with pos. 78/1, 78/2, 78/3.

Mesurer le jue des dents sans qu'il y ait de graisse!

Le jeu entre pos. 53 et pos. 54 = 0,2 - 0,3mm.

Compensation avec pos. 78/1, 78/2, 78/3.

78/1 = 0,1mm

78/2 = 0,2mm

78/3 = 0,3mm

25. 25.1

25.2 25.3

25.4 25.5

1 615 430 002

820

11 236 - M09
