Bosch TBH 2000 Professional Manual de usuario

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 619 P10 777 (2012.12) PS / 13 XXX

TBH 2000 Professional

RE | DRE

cn 正本使用说明书

OBJ_BUCH-1847-001.book Page 1 Wednesday, December 19, 2012 9:50 AM

2| 中文

1 619 P10 777 | (19.12.12) Bosch Power Tools

中文

电动工具通用安全警告

阅读所有警告和所有说明 ! 不遵照以下警告

和说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 " 电动工具 " 指市电驱动

（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发

事故。

不要在易爆环境，如有易燃液体、气体或粉尘的环境

下操作电动工具。电动工具产生的火花会点燃粉尘或

气体。

让儿童和旁观者离开后操作电动工具。注意力不集中

会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改

装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

避免人体接触接地表面，如管道、散热片和冰箱。如

果你身体接地会增加电击危险。

不得将电动工具暴露在雨中或潮湿环境中。水进入电

动工具将增加电击危险。

不得滥用电线。绝不能用电线搬运、拉动电动工具或

拔出其插头。使电线远离热源、油、锐边或运动部

件。受损或缠绕的软线会增加电击危险。

当在户外使用电动工具时，使用适合户外使用的外接

软线。适合户外使用的软线将减少电击危险。

如果在潮湿环境下操作电动工具是不可避免的，应使

用剩余电流动作保护器（RCD）。使用 RCD 可减小电

击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保

持清醒。当你感到疲倦，或在有药物、酒精或治疗反

应时，不要操作电动工具。在操作电动工具时瞬间的

疏忽会导致严重人身伤害。

使用个人防护装置。始终佩戴护目镜。安全装置，诸

如适当条件下使用防尘面具、防滑安全鞋、安全帽、

听力防护等装置能减少人身伤害。

防止意外起动。确保开关在连接电源和 / 或电池盒、

拿起或搬运工具时处于关断位置。手指放在已接通电

源的开关上或开关处于接通时插入插头可能会导致危

险。

在电动工具接通之前，拿掉所有调节钥匙或扳手。遗

留在电动工具旋转零件上的扳手或钥匙会导致人身伤

害。

手不要伸展得太长。时刻注意立足点和身体平衡。这

样在意外情况下能很好地控制电动工具。

着装适当。不要穿宽松衣服或佩戴饰品。让你的衣

服、手套和头发远离运动部件。宽松衣服、佩饰或长

发可能会卷入运动部件中。

如果提供了与排屑、集尘设备连接用的装置，要确保

他们连接完好且使用得当。使用这些装置可减少尘屑

引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安

全。

如果开关不能接通或关断工具电源，则不能使用该电

动工具。不能用开关来控制的电动工具是危险的且必

须进行修理。

在进行任何调节、更换附件或贮存电动工具之前，必

须从电源上拔掉插头和／或使电池盒与工具脱开。这

种防护性措施将减少工具意外起动的危险。

将闲置不用的电动工具贮存在儿童所及范围之外，并

且不要让不熟悉电动工具或对这些说明不了解的人操

作电动工具。电动工具在未经培训的用户手中是危险

的。

保养电动工具。检查运动件是否调整到位或卡住，检

查零件破损情况和影响电动工具运行的其他状况。如

有损坏，电动工具应在使用前修理好。许多事故由维

护不良的电动工具引发。

保持切削刀具锋利和清洁。保养良好的有锋利切削刃

的刀具不易卡住而且容易控制。

按照使用说明书，考虑作业条件和进行的作业来使用

电动工具、附件和工具的刀头。将电动工具用于那些

与其用途不符的操作可能会导致危险。

维修

将你的电动工具送交专业维修人员，使用同样的备件

进行修理。这样将确保所维修的电动工具的安全性。

针对电镐的安全规章

佩戴耳罩。工作噪音会损坏听力。

如果电动工具提供了辅助手柄便要使用它。操作时失

控可能导致伤害。

工作时如果安装在机器上的工具或螺丝可能割断隐藏

的电线或机器本身的电源线，一定要握住绝缘手柄

操作电动工具。安装在机器上的工具如果接触了带

电的线路，机器上的金属部件会导电，可能造成操作

者触电。

OBJ_BUCH-1847-001.book Page 2 Wednesday, December 19, 2012 9:50 AM

中文 | 3

Bosch Power Tools 1 619 P10 777 | (19.12.12)

进一步的安全规章和工作指示

注意电源的电压！电源的电压必须和电动工具铭牌上

标示的电压一致。

使用合适的侦测器，以便找出隐藏著的电源线的位

置。或者向当地的供电单位索取相关资料。钻穿电线

会造成火灾並遭受电击。损坏瓦斯管会引起爆炸。如

果水管被刺穿了会导致财物损失。

拧紧辅助手柄。工作时要使用双手握紧电动工具并且

要确保立足稳固使用双手才能够稳定地操作电动工

具。

固定好工件。使用固定装置或老虎钳固定工件，会比

用手持握工件更牢固。

在木材，金属，陶材和塑料上进行无震动功能的正常

钻，以及拧转螺丝时，必须使用无 SDS-plus 的工具

（例如带圆柱柄的钻头）。上述工具必须配合快速夹

头或齿环夹头一起使用。

此时夹头已经自动锁定。但是仍要抽拉夹头检查其是

否已经正确套紧。

安装 SDS-plus（四坑系统）工具 : 抽拉工具以确定它

是否正确锁紧了。

必须马上更换损坏的防尘盖。防尘盖可以防止工作时

的钻孔废尘侵入夹头中。安装工具时要小心，勿损

坏防尘盖。

含铅的颜料以及某些木材、矿物和金属的加工废尘有

害健康、可能造成过敏、让操作者感染呼吸道疾病

和 / 或罹犯癌症。只有经过专业训练的人员才能够

加工含石棉的物料。

–尽可能使用适合物料的吸尘装置。

–工作场所要保持空气流通。

–最好佩戴 P2 滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

如果安装在机器上的工具被夹住了，要关闭电动工

具。拧松安装在机器上的工具。

开动电动工具之前，先检查安装在机器上的工具是否

能够自由旋转。开动机器时如果安装在机器上的工具

被卡住了，会产生高的反作用扭力。

为了节约能源，只在当您要使用机器时，才开动电动

工具。

等待电动工具完全静止后才能够放下机器。机器上的

工具可能在工作中被夹住，而令您无法控制电动工

具。

代表符号

以下的符号可以帮助您正确地使用本机器。请详细阅读

各符号及它们的代表意思。正确了解各符号所代表的意

思，可以帮助您更有把握更安全地操作本机器。

符号含义

TBH 2000 RE/TBH 2000 DRE:

锤钻

打上灰色记号的部位：手柄（绝缘

的握持位置）

物品代码

阅读所有的安全规章和说明

在电动工具上进行任何修护工作之

前必须从电源插座上拔出插头

佩戴防护手套

请佩戴耳罩

请佩戴护目镜

移动方向

反应方向

下一个处理步骤

正常钻无震动功能

锤钻

凿击

螺丝

正 / 逆转功能

Vario-Lock

开动

关闭

OBJ_BUCH-1847-001.book Page 3 Wednesday, December 19, 2012 9:50 AM

4| 中文

1 619 P10 777 | (19.12.12) Bosch Power Tools

供货范围

锤钻，辅助手柄和深度尺 .

安装在机器上的工具以及图表或说明上提到的附件，並

不包含在基本供货范围中。

在本公司的附件清单中标列了完整的附件。

按照规定使用机器

本电动工具可以在混凝土、砖墙、和石材上进行震动

钻。特别是在木材、金属、陶材和塑料上进行无震动

功能的正常钻。您也可以使用本机器拧转螺丝。

TBH 2000 DRE: 另外本电动工具也适合从事简易的凿击

工作。

技术数据

本产品的技术数据列在本使用说明书 6 页的表格中。

本说明书提供的参数是以 230 V 为依据，於低电压地

区，此数据有可能不同。

安装和操作

以下表格显示了在安装和使用电动工具时的执行目的。表格中的图形显示了与执行目的相关的提示。因为用途不同

所以会有不同的提示组合。请留心安全规章。

锁定起停开关

解除起停开关的锁定

小转速 / 冲击次数

大转速 / 冲击次数

吸尘装备

工具夹头

P1额定输入功率

E 单一冲击强度苻合 EPTA-Procedure

05/2009 的规定

n0无负载转速

Ø max. 最大钻孔直径

混凝土

钢

木材

符号含义

泥墙

空心钻头

重量符合 EPTA-Procedure 01/2003

绝缘等级

符号含义

执行目的图片请注意页数

安装 SDS-plus （四坑系统）

工具

拆卸 SDS-plus （四坑系统）

工具

选择操作功能和转向 38–9

改变凿头的位置 (Vario-Lock) 49

OBJ_BUCH-1847-001.book Page 4 Wednesday, December 19, 2012 9:50 AM

中文 | 5

Bosch Power Tools 1 619 P10 777 | (19.12.12)

维修和清洁

电动工具和通风间隙都必须保持清洁，这样才能够提

高工作品质和安全性。

如果必须更换连接线，务必把这项工作交给博世或者经

授权的博世电动工具顾客服务执行，以避免危害机器的

安全性能。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维

护和备件的问题。以下的网页中有爆炸图和备件的资料 :

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答

有关本公司产品及附件的问题。

询问和订购备件时，务必提供机器铭牌上标示的 10 位

数物品代码。

有关保证，维修或更换零件事宜，请向合格的经销商查

询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线： 4008268484

传真：(0571) 87774502

电邮：[email protected]om

www.bosch-pt.com.cn

羅伯特 博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：+852 2101 0235

傳真：+852 2590 9762

電郵：[email protected]

網站：www.bosch-pt.com.hk

制造商地址：

罗伯特博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

Deutschland （德国）

处理废弃物

必须以符合环保的方式，回收再利用损坏的机器、附件

和废弃的包装材料。

不可以把电动工具丢入家庭垃圾中 !

保留修改权。

转动辅助手柄 59

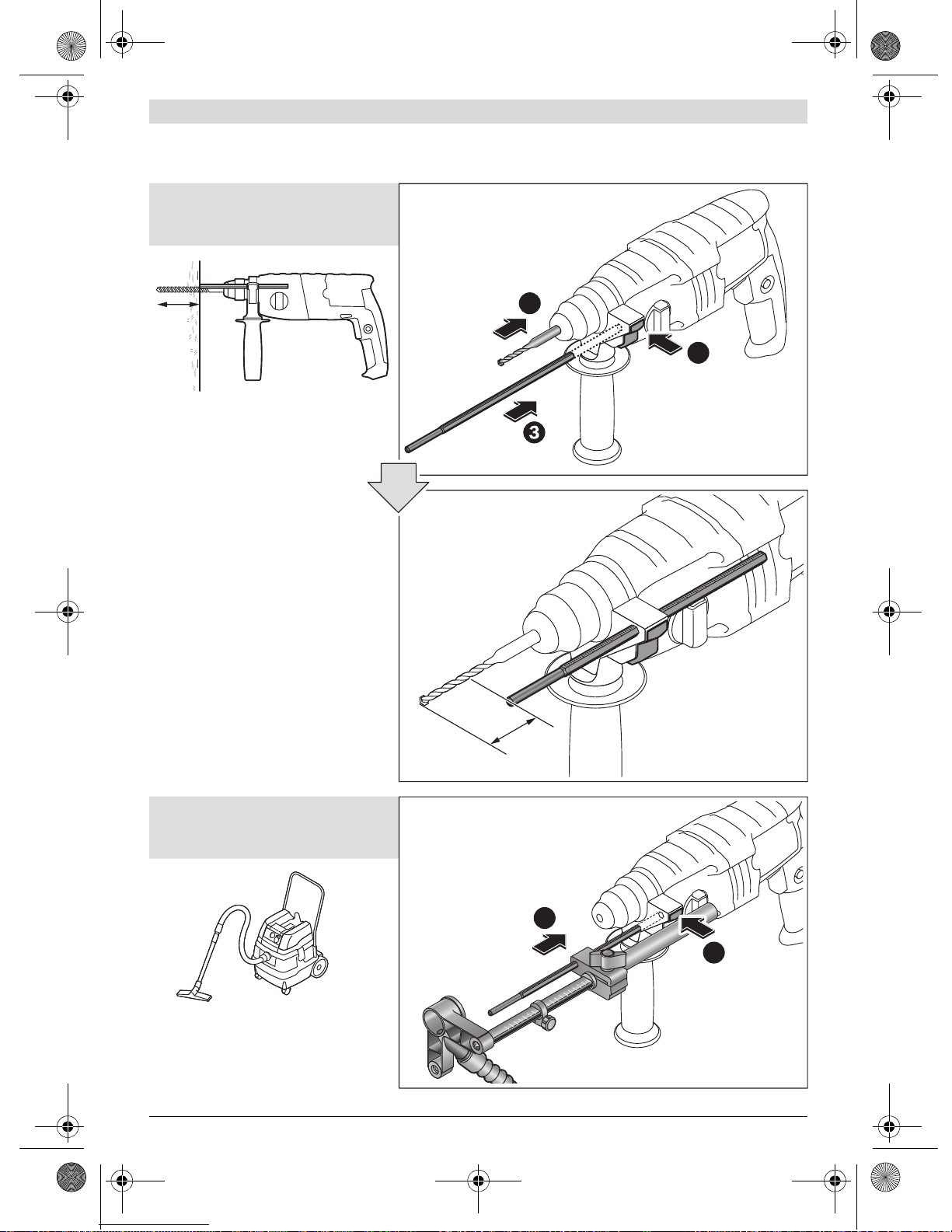

设定钻深 X610

安装吸尘装置 (Saugfix) 710

开动 / 关闭和设定转速 811

锁定起停开关 911

解除起停开关的锁定 10 11

选择附件 –12

执行目的图片请注意页数

OBJ_BUCH-1847-001.book Page 5 Wednesday, December 19, 2012 9:50 AM

1 619 P10 777 | (19.12.12) Bosch Power Tools

TBH 2000 RE TBH 2000 DRE

3 611 B5A 3.. 3 611 B5A 4..

P1W 600 600

EJ1,71,7

n0min-1 2030 2030

Ø max.

kg 2,3 2,3

II II

OBJ_BUCH-1847-001.book Page 6 Wednesday, December 19, 2012 9:50 AM

| 7

Bosch Power Tools 1 619 P10 777 | (19.12.12)

OBJ_BUCH-1847-001.book Page 7 Wednesday, December 19, 2012 9:50 AM

1 619 P10 777 | (19.12.12) Bosch Power Tools

OBJ_BUCH-1847-001.book Page 8 Wednesday, December 19, 2012 9:50 AM

| 9

Bosch Power Tools 1 619 P10 777 | (19.12.12)

OBJ_BUCH-1847-001.book Page 9 Wednesday, December 19, 2012 9:50 AM

1 619 P10 777 | (19.12.12) Bosch Power Tools

10 |

OBJ_BUCH-1847-001.book Page 10 Wednesday, December 19, 2012 9:50 AM
