Black Box VSC-VGA-TV Manual de usuario

BL A C K B O X®

Converts PC and HDTV to interlaced NTSC/PAL

and Component output.

Multi-Format Video Scan Converter

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax

724-746-0746 • Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence,

PA 15055-1018 • Web site: www.blackbox.com • E-mail: [email protected]

Customer

Support

Information

July 2010

VSC-VGA-TV

Page 2 724-746-5500 | blackbox.com

Multi-Format Video Scan Converter

FEDERAL COMMUNICATIONS COMMISSION AND

INDUSTRY CANADA RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-frequency energy,

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart J of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise

emission from digital apparatus set out in the Radio Interference Regulation

of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les

limites applicables aux appareils numériques de la classe A prescrites dans le

Règlement sur le brouillage radioélectrique publié par Industrie Canada.

Page 3

724-746-5500 | blackbox.com

NOM Statement

Normas Oficiales Mexicanas (NOM)

Electrical Safety Statement

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc.

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe

colocar en libreros o gabinetes que impidan el flujo de aire por los orificios

de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el

aparato.

Page 4 724-746-5500 | blackbox.com

Multi-Format Video Scan Converter

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las

lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea

usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

Page 5

724-746-5500 | blackbox.com

Trademarks Used in this Manual

Black Box and the Double Diamond logo are registered trademarks of

BB Technologies, Inc.

Any other trademarks mentioned in this manual are acknowledged to be

the property of the trademark owners.

Page 6 724-746-5500 | blackbox.com

Multi-Format Video Scan Converter

Table of Contents

1. Specifications ..............................................................................................7

2. Overview..................................................................................................... 8

2.1 Introduction .......................................................................................8

2.2 Features ............................................................................................. 8

2.3 What’s Included ................................................................................. 8

2.4 Hardware Description ........................................................................ 9

2.4.1 Front Panel..............................................................................9

2.4.2 Back Panel ............................................................................ 10

3. Remote Control Functions ........................................................................ 12

4. RS-232 Software Operation...................................................................... 15

4.1 Software Installation ........................................................................ 15

4.2 Main Panel ....................................................................................... 15

5. Connection and Installation...................................................................... 21

Page 7

724-746-5500 | blackbox.com

Chapter 1: Specifications

1. Specifications

Output System: NTSC or PAL interlaced video, YCbCr Component

Resolution: PC: VGA @ 60 Hz up to 140 Hz refresh rate,

SVGA @ 60 Hz up to 120 Hz refresh rate,

XGA @ 60 Hz up to 85 Hz refresh rate,

SXGA @ 60 Hz refresh rate,

UXGA @ 60 Hz refresh rate;

HDTV: 480i & 480p @ 60 Hz,

576i & 576p @ 50 Hz,

720p @ 50 & 60 Hz,

1080i @48, 50 & 60 Hz

User Controls: (7) front-panel buttons: Power, Left arrow, Right arrow,

Down arrow, Up arrow, Aspect, Overscan;

(1) Back-panel switch: Power On/Off

Connectors: Input: (1) HD15, (3) RCA (YPbPr or YCbCr), (1) DB9 RS-232;

Output: (1) RCA, (1) 4-pin mini DIN, (3) RCA (YCbCr), (1) HD15, (3) RCA

(YPbPr/YCbCr)

Indicators: LEDs: (1) Standby/On

Power: 5-VDC, 2-A, center positive

Size: 2"H x 6.1"W x 8"D (5 x 15.5 x 20.4 cm)

Weight: 2.2 lb. (1 kg)

Page 8 724-746-5500 | blackbox.com

Multi-Format Video Scan Converter

2. Overview

2.1 Introduction

The VSC-VGA-TV is a high-performance, Multi-Format Video Scan Converter.

It converts not only PC but also HDTV images to interlaced NTSC/PAL and

component output. Use it for videoconferencing, home theaters, business

presentations, lecturing rooms, or viewing PC/HDTV images on TV.

2.2 Features

• Back-panel switch selects PC or HDTV input, NTSL or PAL, and Component

output.

• Supports high-resolution PC input up to UXGA (1600 x 1200 @ 60 Hz) and

HDTV input up to 1080i @ 60 Hz.

• Select output video format between Composite/S-video, and Component

(YCbCr).

• Supports a high-input refresh rate up to 140 Hz (VGA).

• Loops through PC and HDTV input signals via additional HD15 and 3 RCA

connectors.

• Provides adjustable image scaling: Pan, Position, and Zoom.

• Advanced 2D flicker filter ensures a flicker-free picture.

• Aspect adjustment for wide-screen HDTV source.

• Adjustable contrast, brightness, color, and sharpness.

• Provides overscan, freeze, test pattern, and magnifier.

• Adjust and control via an RS-232 interface.

• Has remote control and OSD operation display.

2.3 What’s Included

Your package should include the following items. If anything is missing

or damaged, contact Black Box Technical Support at 724-746-5500 or

info@blackbox.com.

• Multi-Format Video Scan Converter

• (1) 3-ft. (0.9-m) Composite video cable

• (1) 3-ft. (0.9-m) S-video cable

• (1) 3-ft. (0.9-m) Component video cable

Page 9

724-746-5500 | blackbox.com

Chapter 2: Overview

• (1) 3-ft. (0.9-m) VGA cable

• RS-232 Control Software

• (1) IR remote control (includes batteries)

• (1) power supply

• This user’s manual

2.4 Hardware Description

2.4.1 Front Panel

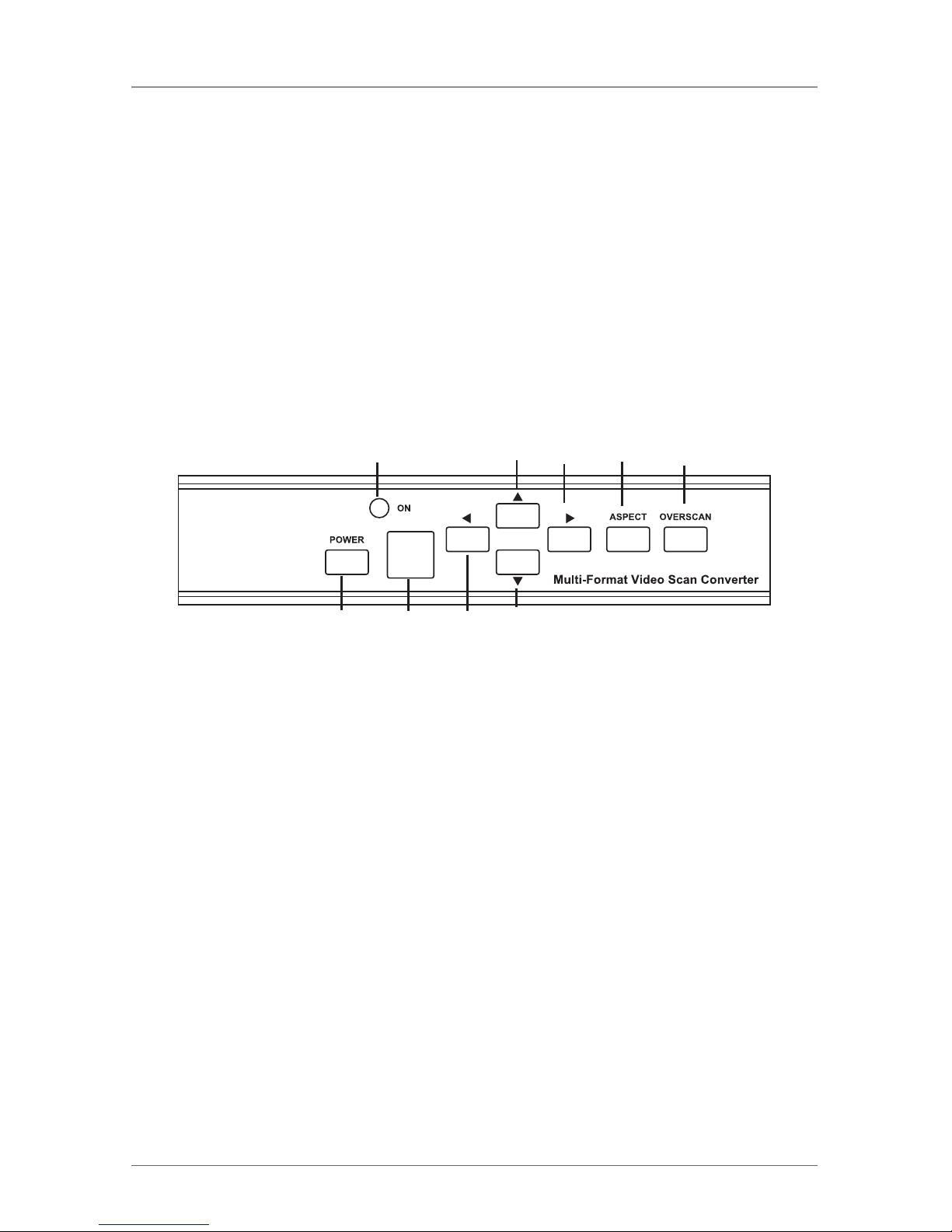

Figure 2-1 shows the front panel of the converter. Table 2-1 describes its

components.

1 6 7 8 9

2 3 4 5

Figure 2-1. Front panel.

Table 2-1. Front panel components.

Number Component Description

1 Standby/On indicator This indicator lights red when it is in

standby mode. It lights green when it is

in ON mode.

2 Power button Push this button to turn power on or to

standby.

3 Remote control sensor Senses signal from the remote control.

4 Left arrow button Push the button to adjust the picture

leftward under Position, Pan, or Zoom

mode.

5 Down arrow button Push the button to adjust the picture

downward under Position, Pan, or Zoom

mode.

Page 10 724-746-5500 | blackbox.com

Multi-Format Video Scan Converter

Table 2-1 (Continued). Front panel components.

Number Component Description

6 Up arrow button Push the button to adjust the picture

upward under Position, Pan, or Zoom

mode.

7 Right arrow button Push the button to adjust the picture

rightward under Position, Pan, or Zoom

mode.

8 Aspect button Push the button to select the screen

aspect: Full, Pan and Scan, or Letterbox.

9 Overscan button Push the button to overscan/underscan

the picture.

2.4.2 Back Panel

Figure 2-2 shows the back panel of the converter. Table 2-2 describes its

components.

10 11 12 13 14

15 16 17 18 19 20

Figure 2-2. Back panel.

Table 2-2. Back panel components.

Number Component Description

10 DB9 connector RS-232

11 RCA connector Composite video output

12 (3) RCA connectors HDTV (YPbPr) loop-through output

13 HD15 connector PC loop-through output

14 Rocker switch Selects power ON/OFF

Tabla de contenidos

Otros manuales de Convertidor de medios de Black Box

Black Box

Black Box LHC042A-R4 Manual de usuario

Black Box

Black Box VS-2001-ENC Manual de usuario

Black Box

Black Box PC480A Manual de usuario

Black Box

Black Box VS-2000-ENC Manual de usuario

Black Box

Black Box VGA to Video Portable II Manual de usuario

Black Box

Black Box LGC320A-R2 Manual de usuario

Black Box

Black Box LE7401A-R2 Manual de usuario

Black Box

Black Box LMC5125A Manual de usuario

Black Box

Black Box MCXG2 Series Manual de usuario

Black Box

Black Box LMC5207A-R2 Manual de usuario

Black Box

Black Box LGC215A Manual de usuario

Black Box

Black Box IC961A Manual de usuario

Black Box

Black Box PI125A-R2 Manual de usuario

Black Box

Black Box PI049A Manual de usuario

Black Box

Black Box LH1700A-SC-US Manual de usuario

Black Box

Black Box IC456A-R5 Manual de usuario

Black Box

Black Box IC107A-R3 Manual de usuario

Black Box

Black Box LH1706A-SC-US Manual de usuario

Black Box

Black Box LGC1713A-SX Manual de usuario

Black Box

Black Box LMC280A Instrucciones de uso

Black Box

Black Box LMC5000A Manual de usuario

Black Box

Black Box AC1000A Manual de usuario

Black Box

Black Box IC830A Manual de usuario

Black Box

Black Box IC520A-F Manual de usuario

Manuales populares de Convertidor de medios de otras marcas

SoundTraxx

SoundTraxx Blunami BLU-2200 Manual de usuario

SPROLINK

SPROLINK VA1 Manual de usuario

Acclaim Lighting

Acclaim Lighting DDC-1-AC Manual de usuario

Nikon

Nikon AF-S TC-20E III Manual de usuario

Axis

Axis AXIS Q7406 Manual de usuario

Omega

Omega TAC80B-J Manual de usuario

Zoom

Zoom Thunderbolt TAC-2R Manual de usuario

OST

OST iConverter 10/100M Manual de usuario

Vertiv

Vertiv Netsure Manual de usuario

birddog

birddog MINI Manual de usuario

Roland

Roland GI-10 Manual de usuario

Wallenstein

Wallenstein WX310 Manual de usuario

Pace

Pace MSS 200-1 Manual de usuario

Solar Converters

Solar Converters EQ 12/24-50 Manual de usuario

CYP

CYP EL-7400V Manual de usuario

TIE

TIE MIDI 1i1o Manual de usuario

DCS

DCS Vivaldi Upsampler Manual de usuario

Westermo

Westermo MCW-211 SERIES Manual de usuario
