BGS technic 3060 Manual de usuario

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 3060

Doppel-Bördelgerät

WERKZEUGE

1 Pressbügel

2 Druckspindel

3 Konus

4 Haltebügel

5 Druckstück 4,75 mm

6 Druckstück 5 mm

7 Druckstück 1/4"

8 Druckstück 6 mm

9 Druckstück 8 mm

10 Druckstück 10 mm

11 Druckstück 1/2"

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient dem Anfertigen von Bördel-Typen D, E & F.

Die Werkzeuge sind geeignet für Leitungsdurchmesser 4,75 – 5 – 6 – 8 - 10 mm - 1/4" und 1/2".

ACHTUNG

Lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie alle Sicherheitshinweise

bevor Sie das Produkt verwenden.

SICHERHEITSHINWEISE

•Reparaturen an Bremsanlagen sollten nur von geschulten Personen mit Erfahrungen

durchgeführt werden.

•Verwenden Sie den Werkzeugsatz nur für den Zweck, für den es konzipiert ist.

•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

•Achten Sie bei Verwendung auf korrekte Sicherheitskleidung und Schutzmaßnahmen.

•Die Verwendung von Schutzhandschuhen, Schutzbrille und Sicherheitsschuhen wird empfohlen.

•Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile

aus.

•Halten Sie Spindel stets sauber und gut geölt. Sorgfältige Wartung garantiert die

Einsatzbereitschaft und Langlebigkeit des Werkzeugs.

•Informieren Sie sich vor dem Einsatz über den richtigen Gebrauch des anzuwendenden

Werkzeugs unter Berücksichtigung der dabei erforderlichen Sicherheitsmaßnahmen.

•Halten Sie sich immer an Hinweise des Fahrzeugherstellers.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

ANWENDUNG

Tabelle für Rohrüberstand

Druckstücke (5-11)

Maß (A)

4.75 mm

3,1 mm

5 mm

3,0 mm

6 mm

3,6 mm

1/4”

3,7 mm

8 mm

4,0 mm

10 mm

4,7 mm

1/2"

5,2 mm

Bördel E & F

Rohr auf die gewünschte Länge kürzen.

Sicherstellen, dass der Schnitt sauber und gerade ist.

Schnittfläche entgraten, nur so ist eine exakte Bördelung möglich.

Das Rohr in die passende Haltebügel-Bohrung (4) einsetzen. Das Rohr

muss um das Maß A aus dem Haltebügel herausragen.

Maß A kann mit Hilfe der „Tabelle für Rohrüberstand“ermittelt werden.

Rohr mit den Flügelmuttern im Haltebügel (4) befestigen, beginnend mit

der Flügelschraube, welche dem eingespannten Rohr am nächsten ist.

Passendes Druckstück (5-11), wie in der Abb. gezeigt, aufsetzen.

Pressbügel (1) auf den Haltebügel (4) aufsetzen und durch

Drehbewegung das Druckstück (5-11) in das Rohr pressen.

Den Vorgang stoppen wenn das Druckstück (5-11) am Haltebügel (4)

anliegt.

Druckspindel (2) lösen und Druckstück (5-11) aus der Rohrleitung

entfernen.

Pressbügel (1) demontieren.

Flügelschrauben lösen und das gebördelte Rohr entnehmen.

Die Herstellung von Bördel F ist nun abgeschlossen.

Für Bördel E mit den nachfolgenden Arbeiten fortfahren.

Pressbügel (1) auf den Haltebügel (4) aufsetzen und mit dem Konus (3)

am Ende der Druckspindel (2) die konische Sitzfläche durch Drehen der

Druckspindel herstellen.

5-11

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 3060

Double Flaring Tool

TOOLS

1 Pressing Tool

2 Pressure spindle

3 Cone

4 Fixing frame

5 Pressure piece 4.75 mm

6 Pressure piece 5 mm

7 Pressure piece 1/4"

8 Pressure piece 6 mm

9 Pressure piece 8 mm

10 Pressure piece 10 mm

11 Pressure piece 1/2"

INTENDED USE

This tool set is used to produce D, E & F type flare.

The tools are suitable for cable diameters 4.75 - 5 - 6 - 8 - 10 mm - 1/4" and 1/2".

ATTENTION

Read these operating instructions carefully and observe all safety instructions before using the

product.

SAFETY INFORMATION

•Repairs to brake systems should only be carried out by trained persons with experience.

•Only use the tool set for the purpose for which it is designed.

•Do not use the tool if parts are missing or damaged.

•When using the product, be sure to wear the correct safety clothing and take protective

measures.

•The use of protective gloves, safety glasses and safety shoes is recommended.

•Check the condition of the tool regularly and replace damaged parts.

•Always keep the spindle clean and well oiled. Careful maintenance guarantees the operational

readiness and longevity of the tool.

•Before use, familiarise yourself with the correct use of the tool to be used, taking into account the

necessary safety measures.

•

Always follow the instructions of the vehicle manufacturer.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

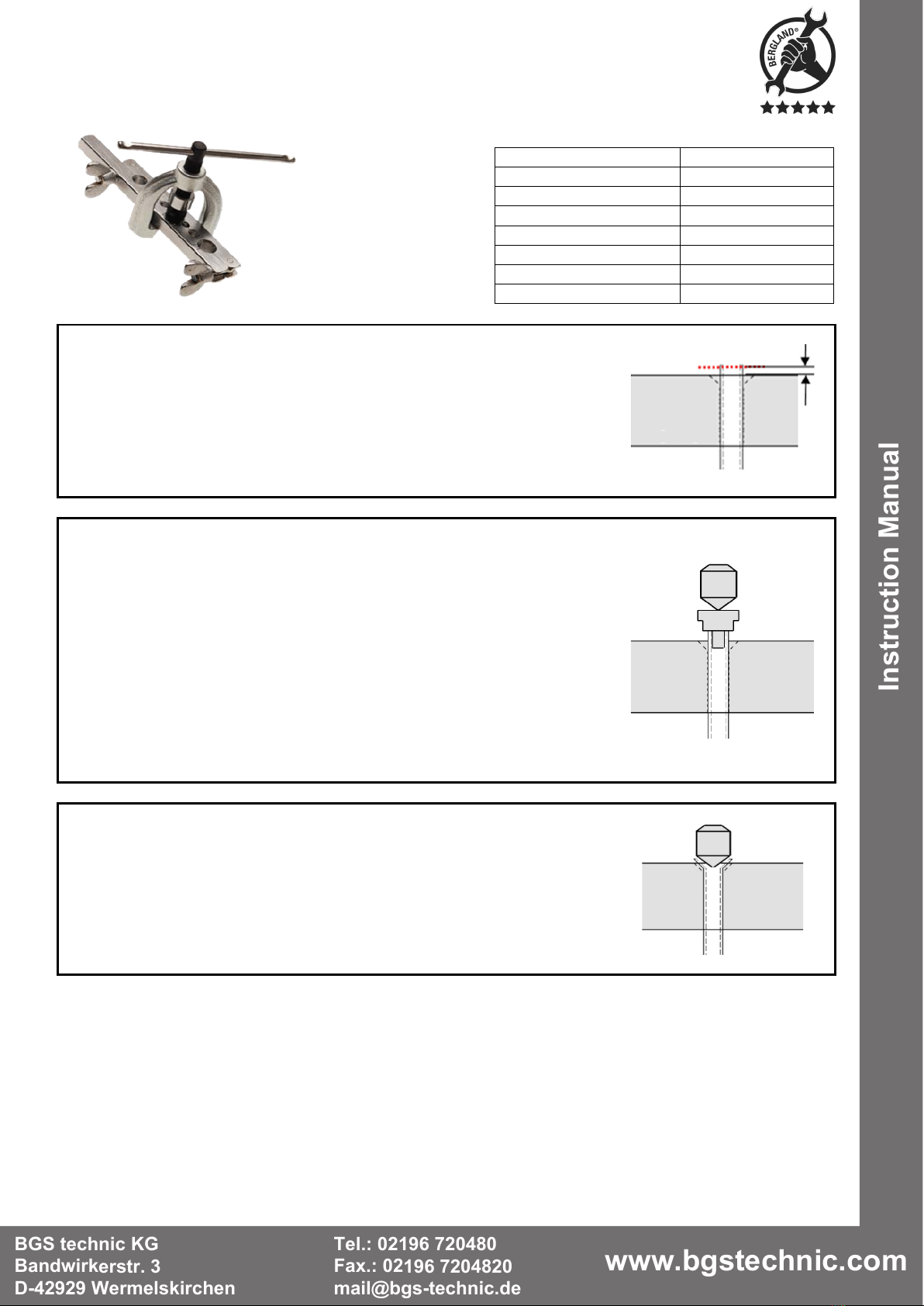

APPLICATION

Table for pipe projection

Pressure piece (5-11)

Dimension (A)

4.75 mm

3.1 mm

5 mm

3.0 mm

6 mm

3.6 mm

1/4”

3.7 mm

8 mm

4.0 mm

10 mm

4.7 mm

1/2"

5.2 mm

E & F type flare

Shorten the pipe to the desired length.

Ensure the cut is clean and straight.

Deburr the cutting surface, this is the only way to achieve exact flaring.

Insert the pipe into the suitable retaining bracket bore (4). The pipe must

protrude out of the retaining bracket by dimension A.

Dimension A can be determined using the “Table for pipe projection”.

Fasten the pipe with the wing nuts in the retaining bracket (4), starting with

the wing screw which is closest to the clamped pipe.

Fit the appropriate pressure piece (5-11) as shown in the illustration.

Place the pressing tool (1) on the retaining bracket (4) and press the

pressure piece (5-11) into the pipe by rotating it.

Stop the process when the pressure piece (5-11) rests against the

retaining bracket (4).

Loosen the pressure spindle (2) and remove the pressure piece (5-11)

from the pipeline.

Remove the pressing tool (1).

Loosen the wing screws and remove the flared pipe.

The production of flare F is now complete.

Carry on as follows for flare E.

Place the pressing tool (1) on the retaining bracket (4) and create the

conical seat surface by turning the pressure spindle with the cone (3) at

the end of the pressure spindle (2).

5-11

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 3060

Presse à collets doubles

OUTILS

1 Presse manuelle

2 Broche de pression

3 Cône

4 Étrier de retenue

5 Pièce de pression 4,75 mm

6 Pièce de pression 5 mm

7 Pièce de pression 1/4"

8 Pièce de pression 6 mm

9 Pièce de pression 8 mm

10 Pièce de pression 10 mm

11 Pièce de pression 1/2"

UTILISATION PRÉVUE

Ce jeu d’outils permet de fabriquer des collets de type D, E et F.

Les outils sont appropriés pour des diamètres de câble de 4,75 – 5 – 6 – 8 – 10 mm – 1/4" et 1/2".

ATTENTION

Lisez attentivement ce mode d’emploi et observez toutes les consignes de sécurité avant d’utiliser le

produit.

CONSIGNES DE SÉCURITÉ

•Les réparations sur les systèmes de freinage ne doivent être effectuées que par des personnes

qualifiées et expérimentées.

•Utilisez le jeu d’outils uniquement aux fins pour lesquelles il a été conçu.

•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.

•Portez toujours des vêtements de protection appropriés lorsque vous allez utiliser l’outil et prenez

les mesures de protection pertinentes.

•L’utilisation de gants de sécurité, de lunettes de protection et de chaussures de sécurité est

vivement recommandée.

•Contrôlez régulièrement l’état de l’outil et remplacez toute pièce endommagée.

•Maintenez toujours parfaitement propres et bien lubrifiées les broches. Une maintenance

soigneuse assurera la disponibilité opérationnelle et une longue durée de vie utile de l’outil.

•Avant l’utilisation, informez-vous sur l’utilisation correcte de l’outil, en tenant compte des mesures

de sécurité nécessaires.

•Respectez toujours les consignes du constructeur du véhicule concerné.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

UTILISATION

Tableau de saillie de tuyauterie

Pièce de pression (5-11)

Dimension (A)

4,75 mm

3,1 mm

5 mm

3,0 mm

6 mm

3,6 mm

1/4"

3,7 mm

8 mm

4,0 mm

10 mm

4,7 mm

1/2"

5,2 mm

Collets E & F

Coupez le tube à la longueur désirée.

Assurez-vous que la coupe est propre et droite.

Ébavurez la surface de coupe ; ce n’est qu’ainsi que vous pourrez obtenir

des collets précis.

Insérez le tube dans le trou approprié de l’étrier de retenue (4). Le tuyau

doit dépasser de l’étrier de retenue de la dimension A.

La dimension A peut être déterminée à l’aide du « Tableau de saillie de

tuyauterie ».

Fixez le tuyau avec les écrous à oreilles dans l’étrier de retenue (4), en

commençant par la vis à oreilles la plus proche du tuyau serré.

Montez la pièce de pression appropriée (5-11) comme indiqué à

l’illustration.

Placer la presse manuelle (1) sur l’étrier de retenue (4) et presser la pièce

de pression (5-11) dans le tube en la faisant tourner.

Arrêtez le processus lorsque la pièce de pression (5-11) repose contre

l’étrier de retenue (4).

Desserrez la broche de pression (2) et retirez la pièce de pression (5-11)

de la tuyauterie.

Démontez la presse manuelle (1).

Desserrez les vis à oreilles et retirez le tuyau avec le collet formé.

La fabrication du collet F est maintenant terminée.

Pour un collet E, procédez comme suit.

Placez la presse manuelle (1) sur l’étrier de retenue (4) et créez la surface

d’appui conique en tournant le cône (3) sur l’extrémité de la broche de

pression (2).

5-11

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 3060

Juego de abocardado de tubos

HERRAMIENTAS

1 Bastidor de prensado

2 Husillo de presión

3 Cono

4 Soporte de sujeción

5 Pieza de presión 4,75 mm

6 Pieza de presión 5 mm

7 Pieza de presión 1/4"

8 Pieza de presión 6 mm

9 Pieza de presión 8 mm

10 Pieza de presión 10 mm

11 Pieza de presión 1/2"

USO PREVISTO

Este juego de herramientas sirve para hacer abocardados del tipo D, E y F.

Las herramientas son adecuadas para diámetros de tubos de 4,75 - 5 - 6 - 8 - 10 mm - 1/4" y 1/2".

ATENCIÓN

Lea atentamente estas instrucciones de manejo y tenga en cuenta todas las indicaciones de

seguridad antes de utilizar el producto.

INDICACIONES DE SEGURIDAD

•Las reparaciones de los sistemas de frenos solo deben ser realizadas por personas capacitadas

y con experiencia.

•Utilice el juego de herramientas sólo para el propósito para el cual ha sido diseñado.

•No utilice la herramienta si faltan piezas o están dañadas.

•Al utilizarlo, procure que la ropa de seguridad y las medidas de protección sean correctas.

•Se recomienda el uso de guantes protectores, gafas de seguridad y calzado de seguridad.

•Compruebe regularmente el estado de la herramienta y sustituya las piezas deterioradas.

•Mantenga el husillo siempre limpio y bien lubricado. Un mantenimiento minucioso garantizará la

disponibilidad y durabilidad de la herramienta.

•Antes del uso, infórmese sobre el uso correcto de la herramienta que va a emplear, teniendo en

cuenta las medidas de seguridad necesarias para ello.

•Respete en todo momento las indicaciones del fabricante del vehículo.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APLICACIÓN

Tabla para el sobresaliente de tubos

Pieza de presión (5-11)

Medida (A)

4.75 mm

3,1 mm

5 mm

3,0 mm

6 mm

3,6 mm

1/4"

3,7 mm

8 mm

4,0 mm

10 mm

4,7 mm

1/2"

5,2 mm

Abocardados del tipo E y F

Cortar el tubo a la longitud deseada.

Asegurarse de que el corte sea limpio y recto.

Desbarbar la superficie de corte, solo de esta manera es posible un

abocardado exacto.

Insertar el tubo en la perforación del soporte de sujeción (4) adecuada. El

tubo debe sobresalir con la dimensión A del soporte de sujeción.

La dimensión A se puede determinar a través de la «tabla para el

sobresaliente de tubos».

Apretar el tubo con las tuercas de mariposa en el soporte de sujeción (4),

comenzando con el tornillo de mariposa más cercano al tubo sujetado.

Colocar la pieza de presión adecuada (5-11) según se muestra en la fig.

Colocar el bastidor de prensado (1) en el soporte de sujeción (4) y

prensar la pieza de presión (5-11) en la tubería girándola.

Detener el proceso cuando la pieza de presión (5-11) apoye sobre el

soporte de sujeción (4).

Soltar el husillo de presión (2) y retirar la pieza de presión (5-11) de la

tubería.

Desmontar bastidor de prensado (1).

Aflojar los tornillos de mariposa y retirar el tubo abocardado.

La fabricación del abocardado del tipo F está ahora completada.

Para el abocardado del tipo E continuar con los siguientes trabajos.

Colocar el bastidor de prensado (1) sobre el soporte de sujeción (4) y

utilizar el cono (3) al final del husillo de presión (2) para crear el asiento

cónico girando el husillo de presión.

5-11

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas de BGS technic

BGS technic

BGS technic BGS 3200 Manual de usuario

BGS technic

BGS technic 8743 Manual de usuario

BGS technic

BGS technic 70943 Manual de usuario

BGS technic

BGS technic 9324 Manual de usuario

BGS technic

BGS technic 566 Manual de usuario

BGS technic

BGS technic BGS 9640 Manual de usuario

BGS technic

BGS technic 1773 Manual de usuario

BGS technic

BGS technic 8676 Manual de usuario

BGS technic

BGS technic 8474 Manual de usuario

BGS technic

BGS technic 9451 Manual de usuario

BGS technic

BGS technic 9010 Manual de usuario

BGS technic

BGS technic 62005 Manual de usuario

BGS technic

BGS technic 6929 Manual de usuario

BGS technic

BGS technic 8310 Manual de usuario

BGS technic

BGS technic 6282 Manual de usuario

BGS technic

BGS technic 8598 Manual de usuario

BGS technic

BGS technic 9737 Manual de usuario

BGS technic

BGS technic 1230 Manual de usuario

BGS technic

BGS technic 9603 Instrucciones originales

BGS technic

BGS technic 8776 Manual de usuario

BGS technic

BGS technic 74268 Manual de usuario

BGS technic

BGS technic 9692 Manual de usuario

BGS technic

BGS technic 8687 Manual de usuario

BGS technic

BGS technic BGS 8540 Manual de usuario

Manuales populares de Herramientas de otras marcas

Martor

Martor SECUNORM 175 Manual de usuario

ERKCO

ERKCO 1000 Manual de usuario

jbc

jbc N4473 Manual de usuario

FEINMETALL

FEINMETALL FZWZ-SET-001 Manual de usuario

Worx Professional

Worx Professional Sonicrafter WU676 Manual de usuario

Gage Bilt

Gage Bilt GB713SH Manual de usuario

Hilti

Hilti DX 9-ENP Manual de usuario

norbar

norbar NORTRONIC 34399 Manual de usuario

Makita

Makita DHR241 Manual de usuario

Motor Guard

Motor Guard JMB-1250 Manual de usuario

Power Adhesives

Power Adhesives 805-12 Manual de usuario

Clemco

Clemco 24189 Manual de usuario

VVG

VVG VNG 903 Series Manual de usuario

Hilti

Hilti FX 3-A Manual de usuario

Grizzly

Grizzly H6472 Manual de usuario

axing

axing BWZ 5-02 Manual de usuario

Dh-Robotics

Dh-Robotics RGI-100 Cómo utilizar

Goobay

Goobay 97790 Manual de usuario
