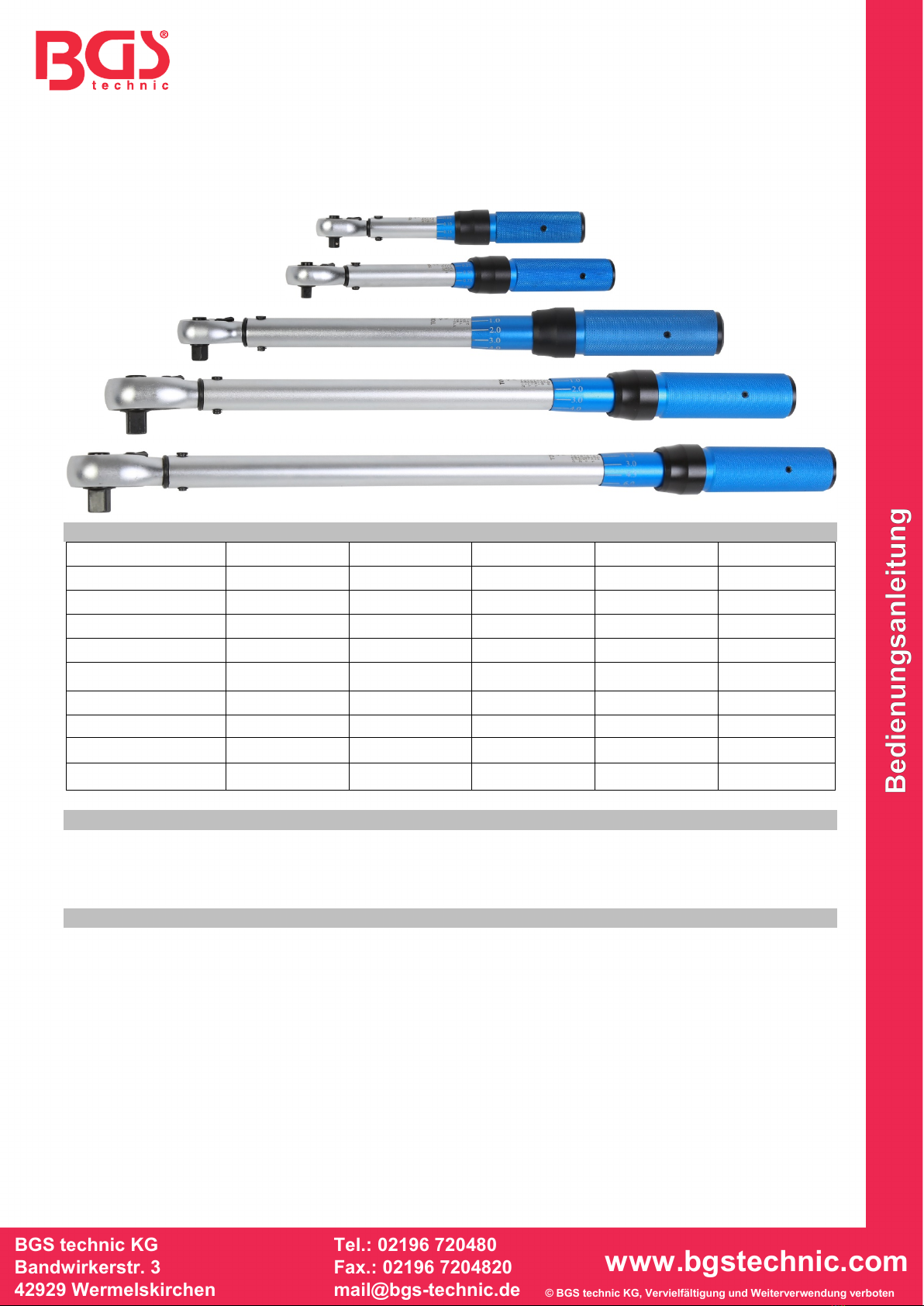

BGS 2824 2825 2826

2827 2829

Drehmomentschlüssel

SPEZIFIKATIONEN

Art.

2824

2825

2826

2827

2829

Bereich (Nm)

1-6

5-25

20-120

40-220

60-330

Abtrieb (metrisch)

6.3 mm

10 mm

12.5 mm

Abtrieb (imperial)

1/4"

1/4“

3/8“

1/2"

Feinskala (Nm)

0.05

0.25

1.5

Länge (mm) 205 250 415 525 585

Breite (mm)

Genauigkeit

± 3%

Rechtsauslösend Ja Ja Ja Ja Ja

Linksauslösend Nein Nein Nein Nein Nein

WICHTIG

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den Drehmomentschlüssel in

Betrieb nehmen. Bei Zweifeln wenden Sie sich bitte an den Hersteller, um Sicherheitsunfälle und

Drehmomentschäden durch unsachgemäßen Betrieb zu vermeiden.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

•Stellen Sie vor der Verwendung sicher, dass der Drehmomentschlüssel richtig eingestellt ist.

(Das Drehmoment ist auf kleinstem Wert für den Versand eingestellt.)

•Um eine regelmäßige Überprüfung auf Funktion und Genauigkeit durchzuführen, wenden Sie

sich bitte an einen Fachmann. Um Unfälle mit Verletzungen oder Schäden am

Drehmomentschlüssel zu vermeiden, darf die Baugruppe nicht zerlegt werden.

•Wenn Sie den Drehmomentschlüssel für längere Zeit aufbewahren, lagern Sie ihn mit niedrigster

Drehmomenteinstellung, tragen Sie einen Ölfilm auf und bewahren Sie ihn an einem trockenen

Ort auf.

•Um die Genauigkeit des Drehmomentschlüssels sicherzustellen, muss dieser einmal im Jahr

oder nach 5000 Einsätzen überprüft werden.

•Verwenden Sie den Drehmomentschlüssel niemals als Hammer und setzen keine Zange oder

Rohr zur Verlängerung an den Drehmomentschlüssel an. Verwenden Sie den

Drehmomentschlüssel nicht im oder unter Wasser.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

AUSWAHLHILFE

Wählen Sie einen geeigneten Typ an Drehmomentschlüssel und Steckschlüssel aus, entsprechend

dem Drehmomentwert, der für das Anziehen der Schraube oder Mutter erforderlich ist.

Drehmomentschlüssel

Steckschlüssel

Zu befestigende Mutter

EINEN DREHMOMENTWERT EINSTELLEN

4 Arretierung

5 Mittellinie

6 Hauptskala

7 Abschlusslinie

8 Zusatzskala

Ziehen Sie die Arretierung zurück, um die Zusatzskala zu

entriegeln. Drehen Sie die Zusatzskala, um ein Drehmomentwert

einzustellen. Der eingestellte Drehmomentwert ist eine

Kombination von Werten auf der Hauptskala und der

Zusatzskala.

EINSTELLUNG (Beispiel 66 Nm)

SCHRITT 1: Einstellen auf 60 Nm

Drehen Sie die Zusatzskala bis 60 Nm auf der Hauptskala nahe

der Abschlusslinie und die 0 auf der Zusatzskala an der Mittellinie

ausgerichtet ist.

Jetzt ist das Drehmoment auf 60 Nm eingestellt.

SCHRITT 2: Einstellen auf 66 Nm

Drehen Sie im Uhrzeigersinn, bis die 6 auf der Zusatzskala an

der Mittellinie ausgerichtet ist.

Jetzt ist das Drehmoment auf 66 Nm eingestellt.

Setzen Sie den Steckschlüssel an einem Schraubenkopf oder

einer Mutter an.

Drehen Sie den Drehmomentschlüssel im Uhrzeigersinn, um die

Schraube zu befestigen.

Beenden Sie das Anziehen der Schraube direkt, wenn Sie ein

"Klicken" hören. Dies bedeutet, dass der eingestellte

Drehmomentwert erreicht ist.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

INSTANDHALTUNG

•Der Drehmomentschlüssel muss regelmäßig überprüft oder kalibriert werden, um eine

ordnungsgemäße Funktion zu gewährleisten.

•Reinigen Sie den Drehmomentschlüssel nur mit einem trockenen und weichen Tuch.

•Tauchen Sie den Drehmomentschlüssel niemals in eine Flüssigkeit.

DREHMOMENT-KONVERTIERUNGS-TABELLE

VON

AUF

MULTIPLIKATOR

cNm

in-lb

0.0885

cNm

ft-lb

0.00737

cNm

0.01

in-lb

8.85074

ft-lb

0.73756

kg-cm

10.19716

kg-m

0.10197

cNm

100

kg-cm

in-lb

0.86796

kg-cm

ft-lb

0.07233

kg-cm

0.09806

kg-m

in-lb

86.7961

kg-m

ft-lb

7.23301

kg-m

9.80665

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,

Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen und

umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über

Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer

umweltgerecht.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 2824 2825 2826

2827 2829

Torque Wrench

SPECIFICATIONS

BGS

2824

2825

2826

2827

2829

Range (Nm)

1-6

5-25

20-120

40-220

60-330

Drive (metric)

6.3 mm

10 mm

12.5 mm

Drive (imperial)

1/4"

1/4“

3/8“

1/2"

Fine Scale (Nm)

0.05

0.25

1.5

Length (mm) 205 250 415 525 585

Width (mm)

Accuracy

± 3%

Trigger CW

Yes

Trigger CCW

IMPORTANT

Please read this instruction manual carefully before starting to operate the torque wrench. Please

contact the manufacturer for any doubts, so as to avoid safety accidents and torque damage due to

improper operation.

PRECAUTIONS FOR USE

•Make sure the torque wrench is set correctly before using. (The torque is set on the minimum

scale for shipment)

•Please go to professional department to perform regular inspection for function and accuracy. In

order to avoid injury accidents or damage the torque wrench, the individual must not disassemble

the assembly

•When storing the toque wrench for a long time, store the wrench with torque graduation set to the

lowest setting, then apply rustproof oil, and keep in a dry place.

•In order to ensure the accuracy of the torque wrench, it must be verified once a year or after 5000

uses.

•Prohibit using torque wrench as a hammer, or using plier to clip wrench, or using wrench in the

water.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SELECTION GUIDE

Select the appropriate type of torque wrench and socket according to the torque value required for the

bolt or nut being tightened.

Torque Wrench

Standard Socket

Tightened Nut

SET A TORQUE VALUE

4Locker

5Center line

6Main scale

7Graduation line

8Supplementary scale

Pull back the locker to unlock the supplementary scale.

Turn the supplementary scale to set a torque.

The set torque value is a combination of values on the main scale

and supplementary scale.

ADJUSTMENT (Example 66 Nm)

STEP 1: Set at 60 Nm

Turn supplementary scale until 60 Nm on main scale close to

graduation line and the 0 on the supplementary scale is aligned

with centerline.

Now the torque is set at 60 Nm.

STEP 2: Set at 66 Nm

Turn clockwise until 6 on supplementary scale is aligned with

centerline.

Now the torque is set at 66 Nm.

Apply the socket on to a bolt head or nut.

Turn the torque wrench clockwise to fasten the bolt.

Stop pulling the wrench when you hear a "Click", this means it's

already at the torque value which you set.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MAINTENANCE

•The torque wrench must be checked or calibrated regularly, to guarantee proper function.

•Clean the torque wrench with a dry and soft cloth only.

•Never dip the torque wrench into a liquid.

TORQUE COVERSION TABLE

FROM

MULTIPLY

cNm

in-lb

0.0885

cNm

ft-lb

0.00737

cNm

0.01

in-lb

8.85074

ft-lb

0.73756

kg-cm

10.19716

kg-m

0.10197

cNm

100

kg-cm

in-lb

0.86796

kg-cm

ft-lb

0.07233

kg-cm

0.09806

kg-m

in-lb

86.7961

kg-m

ft-lb

7.23301

kg-m

9.80665

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. All tools, accessories

and packaging should be sorted, taken to a recycling centre and disposed of in a manner

which is compatible with the environment. Contact your local solid waste authority for

recycling information. Dispose of this product at the end of its working life environmentally.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 2824 2825 2826

2827 2829

Clé dynamométrique

SPÉCIFICATIONS

Art.

2824

2825

2826

2827

2829

Plage (Nm) :

1-6

5-25

20-120

40-220

60-330

Empreinte (métrique)

6.3 mm

10 mm

12.5 mm

Empreinte (impériale)

1/4"

3/8"

1/2"

Échelle fine (Nm) :

0,05

0,25

1.5

Longueur (mm) 205 250 415 525 585

Largeur (mm)

Précision

± 3 %.

Application à droite Oui Oui Oui Oui Oui

Déclenchement gauche Non Non Non Non Non

IMPORTANT

Lisez attentivement ce manuel avant d’utiliser la clé dynamométrique. En cas de doute, veuillez

contacter le fabricant pour éviter les accidents et les dommages dus à des utilisations inadéquates et

un manque de sécurité.

PRÉCAUTIONS D’EMPLOI

•Avant utilisation, assurez-vous que la clé dynamométrique est correctement réglée. (Le couple

de serrage est réglé à la plus petite valeur pour l’expédition.)

•Pour effectuer un contrôle régulier du fonctionnement et de la précision, veuillez contacter un

spécialiste. Afin d’éviter des accidents impliquant des blessures ou des dommages à la clé

dynamométrique, l’ensemble ne doit pas être démonté.

•Si vous allez ranger la clé dynamométrique pendant une période prolongée, réglez-la au couple

de serrage le plus bas, appliquez un film d’huile et rangez-la dans un endroit sec.

•Pour assurer la précision de la clé dynamométrique, elle doit être vérifiée une fois par an ou

après 5000 opérations.

•N’utilisez jamais la clé dynamométrique en tant que marteau et n’utilisez jamais une pince ou un

tube pour rallonger le manche de la clé dynamométrique. N’utilisez jamais la clé dynamométrique

sous ou dans l’eau.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

AIDE À LA SÉLECTION

Sélectionnez un type approprié de clé dynamométrique et de clé à douille en fonction de la valeur de

couple requise pour serrer la vis ou l’écrou.

Clé dynamométrique

Douille

Écrou à serrer

RÉGLER UNE VALEUR DE COUPLE DE SERRAGE

4 Verrouillage

5 Ligne centrale

6Échelle principale

7Ligne finale

8Échelle auxiliaire

Retirez le verrouillage pour déverrouiller l’échelle auxiliaire.

Tournez l’échelle auxiliaire pour définir une valeur de couple. La

valeur de couple définie est une combinaison des valeurs sur

l’échelle principale et l’échelle auxiliaire.

RÉGLAGE (exemple 66 Nm)

ÉTAPE 1 : Réglage à 60 Nm

Tournez l’échelle auxiliaire à 60 Nm sur l’échelle principale près

de la ligne finale, jusqu’à ce que le 0 sur l’échelle auxiliaire soit

aligné avec la ligne centrale.

Le couple de serrage est maintenant réglé à 60 Nm.

ÉTAPE 2 : Réglage à 66 Nm

Tournez dans le sens des aiguilles d’une montre jusqu’à ce que

le 6 de l’échelle auxiliaire soit aligné avec la ligne centrale.

Le couple de serrage est maintenant réglé à 66 Nm.

Placez la douille sur une tête de vis ou sur un écrou.

Tournez la clé dynamométrique dans le sens des aiguilles d’une

montre pour serrer la vis ou l’écrou

Arrêtez immédiatement le serrage dès que vous entendez des

déclics. Cela indique que la valeur de couple de serrage réglée a

été atteinte.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

ENTRETIEN

•La clé dynamométrique doit être vérifiée ou étalonnée régulièrement pour assurer son bon

fonctionnement.

•Ne nettoyez la clé dynamométrique qu’à l’aide d’un tissu sec et doux.

•Ne plongez jamais la clé dynamométrique dans un quelconque liquide.

TABLEAU DE CONVERSION DU COUPLE DE SERRAGE

MULTIPLICATEUR

cNm

in-lb

0.0885

cNm

ft-lb

0.00737

cNm

0.01

in-lb

8.85074

ft-lb

0.73756

kg-cm

10.19716

kg-m

0.10197

cNm

100

kg-cm

in-lb

0.86796

kg-cm

ft-lb

0.07233

kg-cm

0.09806

kg-m

in-lb

86.7961

kg-m

ft-lb

7.23301

kg-m

9.80665

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils,

accessoires et emballages doivent être triés, envoyés à un point de collecte de recyclage et

éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion des

déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon

écologique à la fin de sa vie utile.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 2824 2825 2826

2827 2829

Llave dinamométrica

ESPECIFICACIONES

BGS

2824

2825

2826

2827

2829

Rango (Nm)

1-6

5-25

20-120

40-220

60-330

Salida (métrica)

6.3 mm

10 mm

12.5 mm

Salida (en pulgadas)

1/4"

1/4“

3/8“

1/2"

Escala fina (Nm)

0,05

0.25

1.5

Longitud (mm) 205 250 415 525 585

Anchura (mm)

precisión

± 3%

Apriete hacia la derecha Sí Sí Sí Sí Sí

Disparando a la izquierda No No No No No

IMPORTANTE

Por favor, lea atentamente estas instrucciones de uso antes de utilizar la llave dinamométrica. En

caso de duda, póngase en contacto con el fabricante para evitar accidentes de seguridad y daños

con el par de apriete debido a un funcionamiento inadecuado.

MEDIDAS DE PRECAUCIÓN DURANTE EL USO

•Antes de usarla, asegúrese de que la llave dinamométrica esté ajustada correctamente. (El par

de apriete se ajusta al valor más bajo para el envío).

•Para realizar una verificación periódica del funcionamiento y de la precisión, consulte a un

especialista. Para evitar accidentes que provoquen lesiones o daños en la llave dinamométrica,

no desmonte el conjunto.

•Cuando almacene la llave dinamométrica durante un largo periodo de tiempo, guárdela con el

ajuste de par de apriete más bajo, aplique una película de aceite y guárdela en un lugar seco.

•Para garantizar la precisión de la llave dinamométrica, revísela una vez al año o después de

5000 usos.

•No utilice la llave dinamométrica nunca como un martillo ni coloque unos alicates o un tubo en la

llave dinamométrica para extenderla. No utilice la llave dinamométrica dentro o debajo del agua.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de BGS technic

BGS technic

BGS technic 62630-1 Manual de usuario

BGS technic

BGS technic 8496 Manual de usuario

BGS technic

BGS technic 3242 Manual de usuario

BGS technic

BGS technic 8653 Manual de usuario

BGS technic

BGS technic 6769 Manual de usuario

BGS technic

BGS technic 9572 Manual de usuario

BGS technic

BGS technic 1689 Manual de usuario

BGS technic

BGS technic 8057 Manual de usuario

BGS technic

BGS technic 62635 Instrucciones de instalación y funcionamiento

BGS technic

BGS technic 70104 Manual de usuario

BGS technic

BGS technic 7729 Manual de usuario

BGS technic

BGS technic 957 Manual de usuario

BGS technic

BGS technic 8527 Manual de usuario

BGS technic

BGS technic 70326 Manual de usuario

BGS technic

BGS technic 8704 Manual de usuario

BGS technic

BGS technic 8841 Manual de usuario

BGS technic

BGS technic BGS 3514 Manual de usuario

BGS technic

BGS technic 3335 Manual de usuario

BGS technic

BGS technic 9367 Manual de usuario

BGS technic

BGS technic 9942 Manual de usuario

BGS technic

BGS technic 8301 Manual de usuario

BGS technic

BGS technic 62506 Manual de usuario

BGS technic

BGS technic 9260 Manual de usuario

BGS technic

BGS technic 65631 Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
