Bestron DHB42W Manual de usuario
DHB42W
50W, 220-240V ~ 50Hz
NL Handleiding plafondventilator
DE
Gebrauchsanweisung Deckenventilator
FR Mode d'emploi ventilateur de plafond
EN Instruction manual ceiling fan
v171108-03
Gebruikershandleiding
3
Nederlands
VEILIGHEIDSVOORSCHRIFTEN - Algemeen
• Lees de gebruiksaanwijzing goed door en bewaar deze zorgvuldig.
• Gebruik dit apparaat alleen zoals beschreven in deze gebruiks-
aanwijzing.
• Dit apparaat mag worden gebruikt door kinderen ouder dan 8 jaar
en personen met verminderde lichamelijke, zintuiglijke of geestelijke
vermogens of gebrek aan ervaring en kennis, maar alleen onder
toezicht of als ze instructie hebben gekregen over het veilig gebruik
van het apparaat en de mogelijke gevaren ervan begrijpen.
• Kinderen moeten in de gaten gehouden worden om er zeker van te
zijn dat ze niet met het apparaat spelen.
• Reiniging en onderhoud moeten niet worden gedaan door kinderen,
behalve als zij ouder dan 8 jaar zijn en onder toezicht staan.
• Houd het toestel en de kabel buiten bereik van kinderen tot 8 jaar
oud.
• Laat reparaties uitvoeren door een gekwalificeerde monteur. Probeer
nooit zelf het apparaat te repareren.
VEILIGHEIDSVOORSCHRIFTEN - Elektriciteit en warmte
• Controleer of de netspanning overeenkomt met de aangegeven net-
spanning op het typeplaatje van het apparaat.
• Het apparaat mag niet gebruikt worden wanneer het apparaat of
het aansluitsnoer zichtbaar beschadigd zijn. Bied in zo’n geval het
apparaat ter controle of reparatie aan een gekwalificeerde monteur
aan.
• Omdat voor de vervanging van het aansluitsnoer speciaal gereedschap
nodig is, mag bij beschadiging van het aansluitsnoer, deze uitsluitend
door een gekwalificeerde monteur vervangen worden.
• Ondeskundig uitgevoerde reparaties kunnen gevaarlijke gevolgen
hebben.
• Zorg ervoor dat het apparaat nooit is afgedekt.
Gebruikershandleiding
4
Nederlands
VEILIGHEIDSVOORSCHRIFTEN - Gebruik
• Gebruik het apparaat nooit in de buitenlucht of in een badkamer.
• Gebruik het apparaat nooit om artikelen op te drogen
• Schakel het apparaat uit als u storingen ondervindt tijdens het gebruik.
• Het wordt aangeraden de installatie uit te laten voeren door een
daartoe bevoegde elektricien die de sterkte van de ondersteunende
plafonddelen kan beoordelen en een goede elektrische aansluiting
kan maken.
• Gebruik om gevaarlijke situaties te voorkomen alleen de twee stalen
schroeven (en borgring) die voor montage zijn meegeleverd.
• Voorkom gevaarlijke situaties en zorg ervoor dat de bladhouders niet
verbogen worden bij het installeren van de houders, het afstellen
van de bladen of het reinigen van de ventilator. Steek geen andere
objecten tussen de draaiende ventilatorbladen.
MILIEU
• Werp verpakkingsmateriaal zoals plastic en dozen in de daarvoor
bestemde containers.
• Dit product aan het eind van de gebruiksduur niet inleveren als
normaal huishoudelijk afval, maar bij een inzamelpunt voor
hergebruik van elektrische en elektronische apparatuur. Let op het
symbool op het product, de gebruiksaanwijzing of de verpakking.
• De materialen kunnen hergebruikt worden zoals aangegeven.
Door uw hulp bij hergebruik, de verwerking van de materialen of
ander vormen van de benutting van oude apparatuur levert u een
belangrijke bijdrage aan de bescherming van ons milieu.
• Informeer bij de gemeente naar het juiste inzamelpunt bij u in de
buurt.
Gebruikershandleiding
5
Nederlands
WERKING - Algemeen
Het apparaat is alleen bedoeld voor huishoudelijke
doeleinden, niet voor professioneel gebruik.
1. Montageplaat
2. Sierkap
3. Neerwaartse stang
4. Motor
5. Ventilatorbladen (4x)
6. Bladbeugels (4x)
7. Schroeven montageplaat (2x)
8. Schroevenset bladen (12x)
9. Balansgewicht (2x)
10. Balansklem
11. Glasbol
MONTAGE - Het installeren van de montageplaat
• SCHAKEL ALTIJD IN UW METERKAST DE STROOM AF, VOOR U BEGINT MET DE MONTAGE
VAN DE PLAFONDVENTILATOR.
• Zorg dat u de ventilator hangt op een plaats waar de afstand tussen ventilatorbladen en de vloer
tenminste 2,30m zal zijn.
1. In de verpakking zit de montageplaat d.m.v. vier schroeven gemonteerd aan de sierkap (zie figuur A).
2. Draai de twee schroeven een halve slag los (B).
3. Draai daarna de twee schroeven helemaal los en verwijder ze (C).
4. Verwijder de montageplaat van de sierkap en draai de aardedraad (groen/geel) los van de sierkap (D).
5. Steek vervolgens de bedrading die uit het plafond komt door de opening van de montageplaat (E).
6. Monteer de montageplaat stevig aan het plafond (F). Zorg ervoor dat de montageplaat stevig genoeg
gemonteerd is om een gewicht van minimaal 23 kg te kunnen dragen.
1 2 3
5
11
7
8
910
4
6
1
2
A
2
2
1
1
12
B C
D E F G
Gebruikershandleiding
6
Nederlands
7. Schroef nu de bedradingen op de juiste manier goed in het aansluitblokje vast (G):
• Blauwe draad → N
• Bruine of zwarte draad → L
• Aardedraad (groen/geel) →
MONTAGE - Het monteren van de neerwaartse stang aan het motorhuis
1. Verwijder de splitpen en metalen pin uit de neerwaartse stang (zie figuur H).
2. Steek vervolgens de neerwaartse stang door de sierkap (I).
3. Draai de twee schroeven los van het motorhuis (J).
4. Knip de kabelbinder die om de bedrading zit door en steek de bedrading door de neerwaartse stang (K).
Let erop dat u de bedrading hierbij niet beschadigt.
5. Plaats vervolgens de metalen pin terug in de neerwaartse stang (L) en borg deze door de splitpen door
de metalen pin te plaatsen (M).
6. Draai de schroeven weer stevig vast op het motorhuis (N).
De neerwaartse stang is nu op de juiste manier gemonteerd.
MONTAGE - Het monteren van de bladbeugels aan de ventilatorbladen
De ventilatorbladen zijn zowel met de witte als de houtkleurige kant naar beneden gericht te monteren.
1. Neem een bladbeugel en plaats deze op het ventilatorblad zoals aangegeven in figuur O.
2. Steek de schroef inclusief het rode ringetje door de bladbeugel en het ventilatorblad.
3. Plaats een dopmoer aan de onderkant van het ventilatorblad en schroef vervolgens de schroef vast in
de dopmoer.
H J KI
L NM
Gebruikershandleiding
7
Nederlands

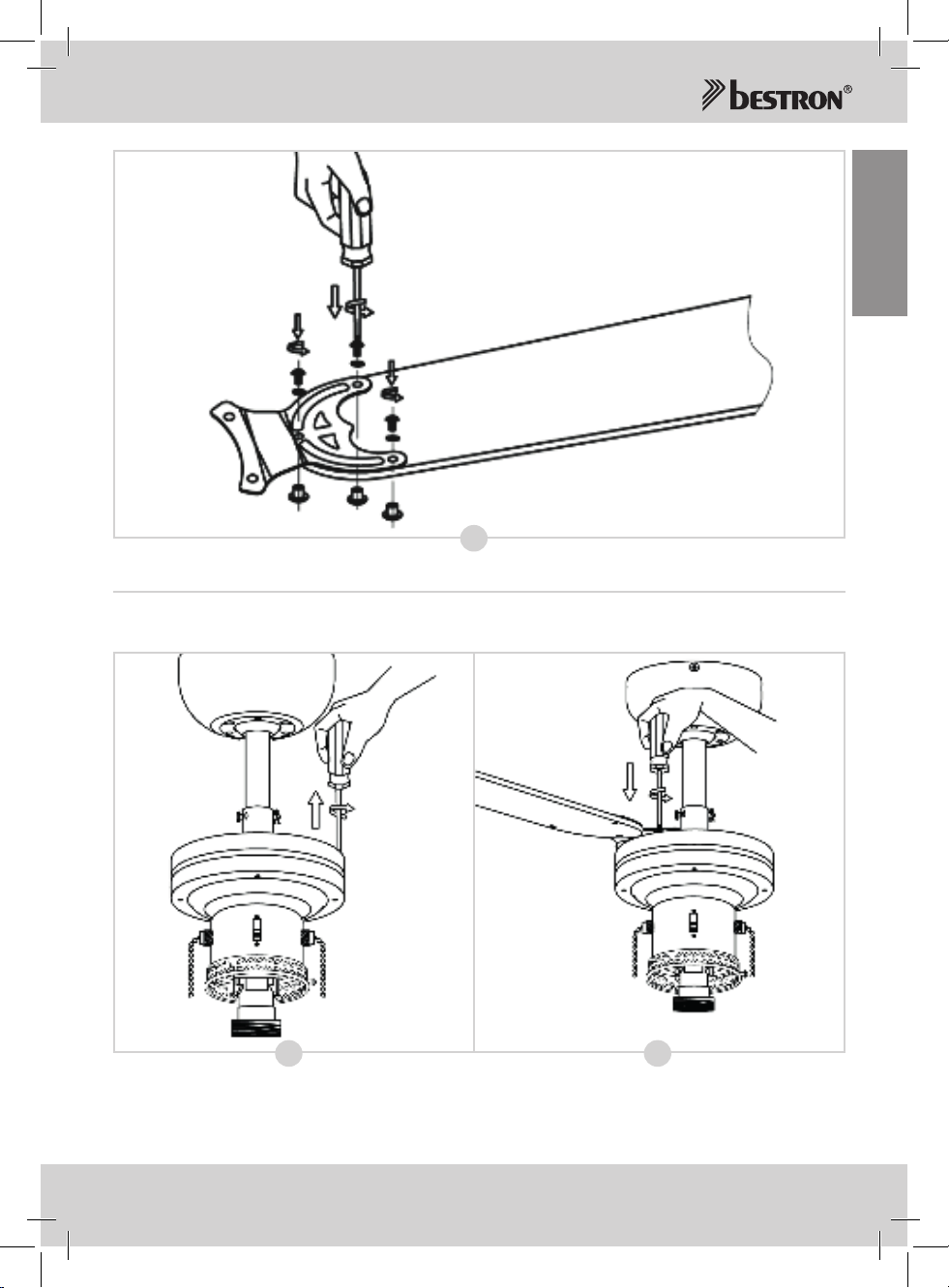

MONTAGE - Het monteren van de ventilatorbladen aan het motorhuis
1. De schroeven t.b.v. het monteren van de ventilatorbladen zitten al gemonteerd in het motorhuis. Schroef
deze los en verwijder ze van het motorhuis (zie figuur P).
2. Plaats vervolgens een ventilatorblad met beugel en schroef deze vast met twee schroeven (Q).
3. Herhaal voor de andere drie ventilatorbladen.
De ventilatorbladen zijn nu op de juiste manier gemonteerd.
O
P Q
Gebruikershandleiding
8
Nederlands
MONTAGE - Het monteren van de ventilator aan de montageplaat
1. Til de ventilator op en steek de “J-haak” op de montageplaat door een opening van de sierkap (zie figuur
R). U heeft nu uw handen vrij om de bedrading van de ventilator te monteren.
2. Monteer alle aardedraden (groen/geel) aan de sierkap ( , S).
R
S T
Gebruikershandleiding
9
Nederlands
3. Schroef vervolgens de bedradingen die uit de neerwaartse stang komen op de juiste manier goed in het
aansluitblokje vast (T):
• Blauwe draad → N
• Zwarte en bruine draden → L
4. Haal de ventilator van de “J-haak”, plaats de ventilator over de twee schroeven in de montageplaat
en draai de schroeven stevig vast (U).
5. Plaats de twee schroeven terug in de montageplaat en draai ook deze stevig vast (U).
6. Borg de neerwaartse stang zoals aangegeven in figuur V.
7. Plaats nu een lamp type E27 (max. 60 Watt) in de fitting (W).
8. Bevestig de glasbol voorzichtig door middel van de al in het motorhuis gemonteerde drie schroeven (X).
De ventilator is nu op de juiste manier gemonteerd.
U kunt nu in uw meterkast de stroom weer inschakelen.
U
1
1
1
2
1
2
V
W X
Gebruikershandleiding
10
Nederlands
GEBRUIK - Bediening
De ventilator heeft 3 snelheden:
snel, gemiddeld en langzaam.
1. Trek aan het koord.
De ventilator start in de hoogste snelheid.
2. Trek nogmaals aan het koord.
De ventilator zal overgaan naar gemiddeld.
3. Trek nogmaals aan het koord.
De ventilator zal overgaan naar langzaam.
4. Trek nogmaals aan het koord.
De ventilator zal stoppen.
Trek aan het andere koord om de lamp in en
uit te schakelen.
GEBRUIK - Zomer- en winterstand
De ventilator is uitgerust met een zomer- en
winterstand: in de zomerstand blaast de ven-
tilator lucht direct naar beneden voor een koele
bries, terwijl lucht in de winterstand door de
ruimte wordt gecirculeerd, bijvoorbeeld om de
warmte van uw verwarming door de ruimte te
verspreiden.
1. Schakel de schakelaar naar beneden om
de zomerstand in te schakelen.
2. Schakel de schakelaar omhoog om de
winterstand in te schakelen.
PROBLEMEN OPLOSSEN
Probleem Mogelijke oorzaak Aangeraden oplossing
Ventilator
start niet 1. De ventilator is aange-
sloten op een wand-licht-
schakelaar en deze is niet
ingeschakeld.
2. Stroom in de meterkast is
niet terug ingeschakeld of
is uitgevallen.
3. Er zitten draden naar de
ventilator los.
1. Controlleer of de lichtschakelaar is ingeschakeld.
2. Controleer of de hoofdstroomtoevoer in de meterkast
is ingeschakeld.
3. Controleer of er draden los zitten in de bedrading
naar de ventilator.
LET OP: zorg ervoor dat de hoofdstroomtoevoer
is uitgeschakeld, voordat u de bedrading
controleert!
Ventilator
maakt lawaai
Ventilator
wiebelt
of schudt
overmatig.
1. De montageplaat is niet
goed gemonteerd.
2. De neerwaartse stang is
niet goed geborgd.
1. Controleer of de montageplaat (nog) goed vastzit aan
het plafond. Zie ‘Montage - Het installeren van de
montageplaat’.
2. Controleer of de neerwaartse stang goed geborgd
is. Zie ‘Montage - Het installeren van de neerwaartse
stang aan het motorhuis’.
