BESTEK BNX-M67 Manual de usuario

BNX-M67

Quick Guide

1. Line-In Jack

2. LAN1

3. LAN2

4. DB15 VGA

5. DVI

6. HDMI

7. 2* USB 2.0

8. 2* USB 2.0

9. Microphone Jack

10. Line-Out Jack

■Back Panel Connectors

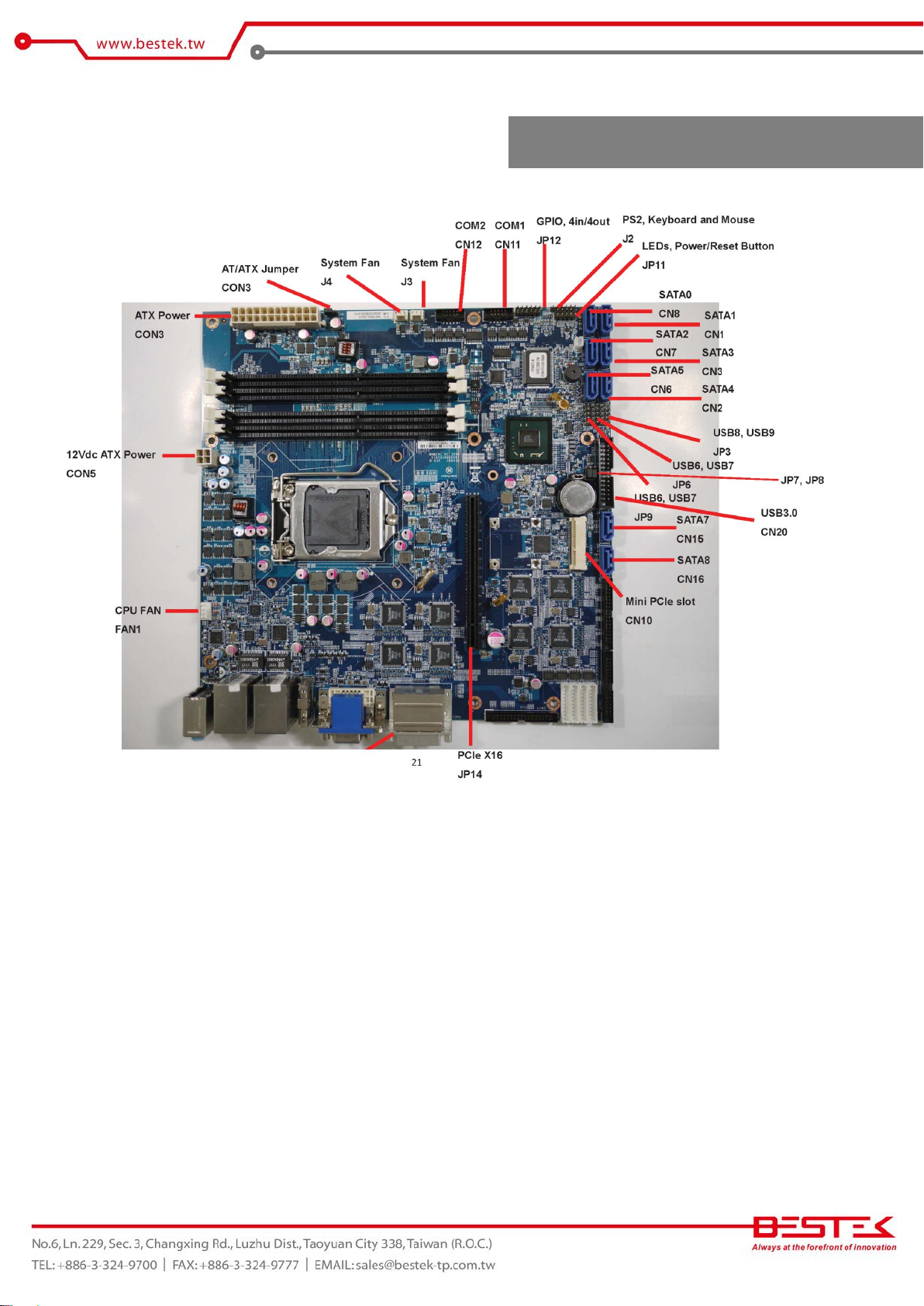

■Placement

CON2

Edge LAN2 & USB2/3

CON3

24-pin ATX Power Connector

CON4

Edge LAN1 & USB0/1

CON5

2x2 +12Vdc Power Connector

Fan1

CPU Fan

PS/2 Keyboard & Mouse

System Fan

Edge HDMI

JP3

USB8/USB9

JP6

USB6/USB7

JP7

Clear CMOS Jumper

JP8

ME Clear Jumper

JP9

USB4/USB5

JP11

Front Panel LED & Switch

JP12

4in/4out GPIO

JP14

PCIe X16 Slot

JP18

AT/ATX Jumper

CN1

SATA1 (3.0)

CN2

SATA4 (2.0)

CN3

SATA3 (2.0)

CN5

miniPCIe

CN6

SATA5 (2.0)

CN7

SATA2 (2.0)

CN8

SATA0 (3.0)

CN10

miniPCIe

CN11

COM1

CN12

COM2

CN14

Edge Audio Jack

CN15

SATA7 (2.0)

CN16

SATA8 (2.0)

CN20

USB 3.0

CN22

Edge VGA & DVI-D

■List Of Onboard Connectors

►Clear CMOS Jumper JP7

Definition

1-2 On

Normal (Default)

2-3 On

Clear CMOS

►ME Clear Jumper JP8

Definition

1-2 On

Normal (Default)

2-3 On

Clear ME

►Power Mode Selection Jumper JP18

Definition

1-2 On

ATX (Default)

2-3 On

■Jumpers

VGA + DV-D CN22

Definition

DVI_DATA2_N

DVI_DATA2_P

GND

DVI_CTRL_CLK

DVI_CTRL_DATA

DVI_DATA1_N

DVI_DATA1_P

GND

DVI_PWR_S_VCC5

GND

DVI_HPDET

DVI_DATA0_N

DVI_DATA0_P

GND

DVI_CLK_P

DVI_CLK_N

C5A

GND

C5B

GND

MH1

Chassis_GND2

MH2

Chassis_GND2

RED_VGA

GREEN_VGA

BLUE_VGA

GND

DDC_DATA_VGA

HSYNC_VGA

VSYNC_VGA

DDC_CLK_VGA

MH3

Chassis_GND2

MH4

Chassis_GND2

Audio Jack CN14

Jack

Definition

Blue

Line-In (Blue)

Green

Line-Out (Green)

Pink

Mic-In (Pink)

■Internal Connectors

LAN1 & USB0/USB1 CON4

Definition

P5V_USB

USBN

USBP

GND

P5V_USB

USBN

USBP

GND

LANTXDP0

LANTXDN0

LANTXDP1

LANTXDN1

LANTXDP2

LANTXDN2

LANTXDP3

LANTXDN3

LAN_LED1P

LAN_LED_LNK#_ACT

LAN_LINK

LANLINKMIX

Chassis_GND1

LAN2 & USB2/USB3 CON2

Definition

P5V_USB

USBN

USBP

GND

P5V_USB

USBN

USBP

GND

LANTXDP0

LANTXDN0

LANTXDP1

LANTXDN1

LANTXDP2

LANTXDN2

LANTXDP3

LANTXDN3

LAN_LED1P

LAN_LED_LNK#_ACT

LAN_LINK

LANLINKMIX

Chassis_GND1

CPU Fan Connector: FAN1

Definition

GND

+12V

FAN_TAC1

FAN_CTL1

System Fan Connector J3/J4

Definition

GND

+12V

SENSE

2x2 +12Vdc Power Connector CON5

Definition

GND

+12V

USB 2.0 Connector JP9 (USB4, USB5)/JP6 (USB6, USB7)/JP3 (USB8, USB9)

Definition

5VDUAL

DATA0_N

DATA1_N

DATA0_P

DATA1_P

GND

24-pin ATX Power Connector CON3

Definition

VCC3

GND

VCC5

GND

VCC5

GND

ATXPWROK

5VSB

VCC12

VCC3

-12V

GND

ATX_PS_ON_N

GND

VCC5

GND

GPIO Connector JP12

Definition

SIO_GPI_80

SIO_GPI_81

SIO_GPI_82

SIO_GPI_83

SIO_GPO_84

SIO_GPO_85

SIO_GPO_86

SIO_GPO_87

+3.3V

GND

COM1 (RS-232) Connector CN11

Definition

DCD

RXD

TXD

DTR

GND

DSR

RTS

CTS

RXD

COM2 (RS-232/422/485) Connector CN12

Definition

DCD/RS422_TX-/RS485_-

RXD/RS422_TX+/RS485_+

TXD/RS422_RX+

DTR/RS422_RX-

GND

DSR/RS422_RTS-

RTS/RS422_RTS+

CTS/RS422_CTS+

RI/RS422_CTS-

RXD/RS422_TX+/RS485_+

Front Panel Connector JP11

Definition

SATA_LED_P

PWR_LED_P

SATA_LED_N

GND

BTN_A#

RST_BTN_N

GND

Keyboard and Mouse Connector J2

Definition

+5V

Keyboard Data

Mouse Clock

Keyboard Clock

Mouse Data

GND

SATA3 Port Connector CN8 (SATA0)/CN1 (SATA1)

Definition

GND

TXP

TXN

GND

RXN

RXP

GND
