Berner 414705 Manual de usuario

Bedienungsanleitung (DE)

Instruction Manual (EN)

Notice d’utilisation (FR)

Instrucciones de manejo (ES)

Manual de Instruæoes (PT)

Manuale d’Istruzioni (IT)

Gebruiksaanwijzing (NL)

Brugsanvisning (DK)

Brugsanvisning (SE)

Brugsanvisning (NO)

Instrukcja obsługi (PL)

Návod k použití (CZ)

Manuál (SK)

Használati utasítás (HU)

Instrucţiuni de operare (RO)

Priručnik za upotrebu (HR)

Lietošanas norādījumi (LV)

Naudojimo instrukcija (LT)

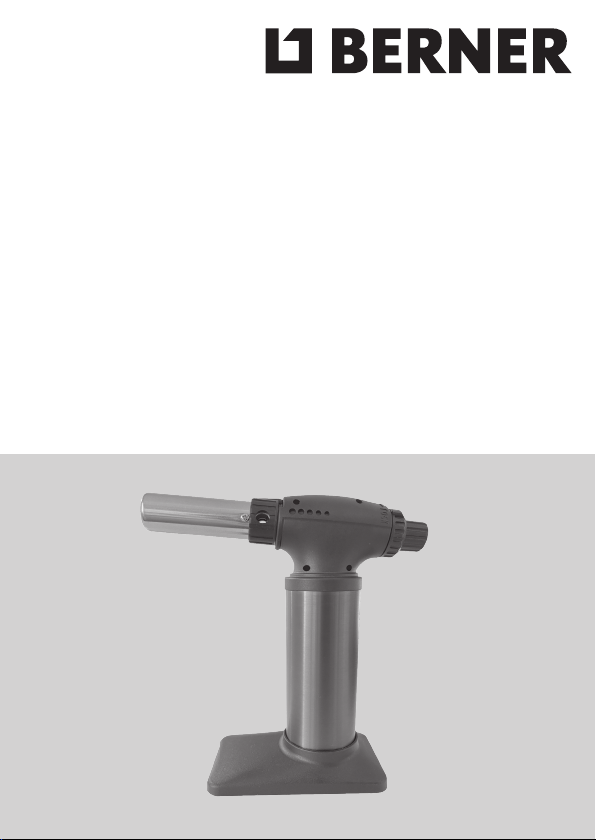

POWER BURNER BIG

Art. 414705

HINWEIS: Der Hochleistungs-Gasbrenner wird mit einem leeren

Gastank geliefert! Bitte lesen Sie alle Anweisungen und Warnungen,

bevor Sie das Gerät benutzen!

BEIM ERSTGEBRAUCH:

· Befüllen Sie den Tank mit Butangas (Berner 414185 oder 414186).

· Stellen Sie sicher, dass das Kontrollrad für die Gaszufuhr vollständig

ZUGEDREHT ist (nach rechts), bevor Sie mit dem Befüllen beginnen.

· Um den Hochleistungs-Gasbrenner zu befüllen, stellen Sie ihn aufden Kopf.

Halten Sie die Butangasdose von oben an das Einfüllventil.

· Drücken Sie die Butandasdose nun fest ins Einfüllventil.

· Wenn das Gas aus dem Tank kommt, ist der Tank mit Gas gefüllt.

HINWEIS: Lassen Sie den Hochleistungs-Gasbrenner nach dem Befüllen

einige Minuten stehen, damit sich das Gas im Tank stabilisieren kann.

Butangas funktioniert bei Temperaturen unter 5°C nicht einwandfrei.

Das liegt daran, dass der Siedepunkt von Butangas bei +- 0°C liegt.

VERWENDUNG:

1. Drehen Sie den Sicherheitsverschluss gegen den Uhrzeiger (nach links)

vollständig auf die Position „ON”.

2. Drehen Sie das Gaskontrollrad gegen den Uhrzeiger (nach links), bis Sie

das Gas ausströmen hören.

3. Drücken Sie zum Anzünden den Zündknopf. Es kann sein, dass Sie die

blaue Flamme sofort sehen.

4. Die Flammengröße kann durch Drehen des Gaskontrollrads angepasst

werden. Drehen Sie das Gasrad für eine größere Flamme nach LINKS und

für eine kleinere Flamme nach RECHTS.

5. Die Intensität/Breite der Flamme kann durch Drehen des Luftzufuhrrings

angepasst werden.

HINWEIS: Drehen Sie für ein präzises Anzünden den Kontrollring für

die Luftzufuhr nach der Verwendung zurück auf die ursprüngliche

Einstellung (Luftloch vollkommen oen).

6. Um den Hochleistungs-Gasbrenner auszuschalten, drehen Siedas

Gaskontrollrad einfach ganz im Uhrzeigersinn (nach rechts).

(DE)

BESCHREIBUNG:

SICHERHEITSVERRIEGELUNG AN ZÜNDUNG FÜLLVENTIL

SPEZIFIKATIONEN:

Größe H x T x B: 105 x 27 x 60 mm

Gewicht (80% Gasfüllung): 51 g

Brennsto: Butan

Kapazität des Gastanks: 5,6 ml

Betriebszeit: 20 Minuten

Flammentemperatur: Bis 1300°C (blaue Flamme) abhängig vom

verwendeten Gas

(DE)

KONTROLLRING FÜR

DIE LUFTZUFUHR GASKONTROLLRAD/

ZÜNDKNOPF

SICHERHEITS-

VERRIEGELUNG

FLAMMENSCHUTZ

GASTANK

STANDFUSS Füllventil unten

WARNUNGEN:

· Stellen Sie sicher, dass der Gasﬂuss bei Nichtgebrauch zugedreht ist.

· Achten Sie darauf, dass der Brenner von Gesicht und Kleidern abgewandt

ist, wenn Sie ihn anzünden.

· Fassen Sie den Flammenschutz oder die Gasdüse nicht an, bevor nicht

genügend Zeit zur Abkühlung verstrichen ist.

· Füllen Sie den großen Hochleistungs-Gasbrenner ausschließlich mit

Butangas. Verwenden Sie kein Propangas oder irgendeine andere Art

Flüssigkeit.

· Tauchen Sie erhitzte Bauteile oder das Produkt selbst nicht in Wasser;

lassen Sie es auf natürliche Weise abkühlen.

· Die Flammendüse ist nach der Benutzung heiß. Halten Sie sich von leicht

entﬂammbaren Gegenständen fern und verstauen Sie sie ihn nicht in der

Tasche.

· Stellen Sie immer sicher, dass das Gerät abgekühlt ist, bevor Sie es

verstauen.

· Die Flamme des Hochleistungs-Gasbrenners ist bei Tageslicht oder

starkem Licht fast unsichtbar.

· Die Gefahrgutvorschriften des Verkehrsministeriums verbieten das

Mitführen von Butan oder anderen brennbaren Gasprodukten in

Passagierﬂugzeugen. Verstauen Sie weder dieses Produkt noch ein

anderes entﬂammbares Gasprodukt in Aufgabe- oder Handgepäck.

· Enthält brennbares Gas unter Druck.

· Nicht in der Nähe von Funken oder oenem Feuer verwenden.

· Tank nicht durchstechen oder anzünden und nicht bei Temperaturen über

48,8°C aufbewahren.

· Von Kindern fernhalten.

· Dieses Produkt erzeugt Chemikalien, wenn es zum Löten und für ähnliche

Anwendungen gebraucht wird. Tragen Sie eine Maske, um sich vor Krebs

und Geburtsfehlern oder anderen reproduktiven Schäden zu schützen.

(DE)

NOTE: The Power Burner Big is delivered with an empty gas tank!

Please read all instructions and warnings before use!

FOR THE FIRST USE:

· Fill the tank with butane gas (Berner 414185 or 414186).

· Ensure the gas control knob is tight to OFF (right) position before start

reﬁlling.

· To ﬁll or reﬁll, turn the Power Burner Big upside down. Place the butane

can above and connect to the ﬁlling valve.

· Press now the butane can ﬁrmly into the ﬁlling valve.

· If the gas comes out of the tank, the tank is ﬁlled with gas.

NOTE: After ﬁlling, the Power Burner Big should have a few minutes

to stabilize the gas inside the tank. Butane gas will not work correctly

below 5°C. Because the Butane boiling point is +- 0°C.

HOW TU USE:

1. Rotate the safety lock ring counterclockwise (left) fully to ON position.

2. Rotate the gas control knob counterclockwise (left) till hearing the gas

ﬂow sound.

3. Depress the ignition button to ignite. You may see the blue ﬂame

immediately.

4. The ﬂame size can be adjusted by rotating the gas knob control. Rotate

the gas knob to the LEFT for higher ﬂame or to the RIGHT for lower

ﬂame.

5. The ﬂame intensity / width can be adjusted by rotating the air control

ring.

NOTE: for ignite precisely, please rotate the air control ring back to

the original setting (the air hole completely exposed) after use.

6. To turn o the Power burner big, simply rotate the gas control knob fully

clockwise (right).

(EN)

DESCRIPTION:

SPECIFICATIONS:

Size H x T x W: 105 x 27 x 60 mm

Weight (80% Gas ﬁll): 51 g

Fuel: Butane

Gas container capacity: 5.6 ml

Operating time: 20 minutes

Flame temperature: Up to 1300°C (blue ﬂame) and deepens on the

used gas

(EN)

AIR CONTROL RING GAS CONTROL

KNOB/IGNITION BUTTON

SAFETY LOCK RING

FLAME

GUARD

GAS TANK

BASE Filling Value in the bottom

SAFETY ON - LOCK IGNITION FILL VALVE

WARNINGS:

· Make sure that gas ﬂow is turned o when not in use.

· Always ignite away from the face and clothing.

· Do not touch ﬂame guard while in use or unit untill sucient time has

passed for cooling.

· Use only butane gas in the Power Burner Big. Do not use propane gas or

any other type of ﬂuids.

· Do not immerse heated parts or item in water, allow to cool naturally.

· Flame Nozzle will be hot after working. Store it safely and keep it away

from light ﬂammable goods or put it in the pocket.

· Always be sure the unit is cool before storing.

· The Power Burner Big ﬂame is almost invisible in daylight or in strong

light.

· Department of transportation hazardous materials regulations forbid the

carriage of butane or other ﬂammable gas products on passenger aircraft.

Do not pack this item or any other ﬂammable gas item, in any checked or

carry-on baggage.

· Contains ﬂammable gas under pressure.

· Do not use near sparks or open ﬂame.

· Do not puncture or incinerate container or store at temperature above

48,8° C / 120° F.

· Keep out of the reach of children.

· This product, when used for soldering and similar applications,

produces chemicals. Wear some mask to protect from cancer and

birth defects or other reproductive harm.

(EN)

REMARQUE: Le Power Burner Big est livré avec un réservoir d’essence

vide! Veuillez prendre connaissance de l’intégralité des instructions et

desavertissements avant toute utilisation!

À LA PREMIÈRE UTILISATION:

· Remplir le réservoir de butane (Berner 414185 ou 414186).

· S’assurer que le bouton de commande de gaz est bien en position OFF (àdroite)

avant de commencer à faire le plein.

· Pour faire le plein ou l’appoint, mettre le Power Burner Big tête en bas. Placerle

bidon de butane au-dessus et le raccorder au clapet de remplissage.

· Ensuite, introduire fermement le bidon de butane dans le clapet de remplissage.

· Si du gaz sort du réservoir, c’est que celui-ci en est rempli.

REMARQUE: Après le remplissage, le Power Burner Big devrait mettre

quelques minutes à stabiliser le gaz à l’intérieur du réservoir. À moins

de 5°C, lebutane occasionnera des dysfonctionnements, car le point

d’ébullition dubutane est de ±0°C.

COMMENT L’UTILISER:

1. Tourner complètement l’anneau de verrouillage de sécurité dans le sens

antihoraire (à gauche) en position ON.

2. Tourner le bouton de commande de gaz dans le sens antihoraire (gauche)

jusqu’à ce que le bruit de débit de gaz soit audible.

3. Appuyer sur le bouton d’allumage pour mettre l’appareil sous tension. Vous

devriez aussitôt apercevoir une ﬂamme bleue.

4. La taille de la ﬂamme peut être réglée en tournant la molette de commande de

gaz. Tourner la molette de gaz vers la GAUCHE pour une ﬂamme plus haute ou

vers la DROITE pour une ﬂamme plus basse.

5. L’intensité / la largeur de la ﬂamme peut être réglée en tournant l’anneau

degarde d’air.

REMARQUE: pour allumer avec précision, veuillez faire pivoter l’anneau

de garde d’air pour revenir au réglage d’origine (en laissant le trou d’air

complètement exposé) après utilisation.

6. Pour éteindre le Power Burner Big, tourner simplement la molette

decommande de gaz à pleine course dans le sens horaire (à droite).

(FR)

DESCRIPTION:

SÉCURITÉ

ACTIVÉE - VERROUILLAGE ALLUMAGE VANNE DE

REMPLISSAGE

SPÉCIFICATIONS:

Taille H x T x L: 105 x 27 x 60mm

Poids (80% de remplissage de gaz): 51g

Carburant: Butane

Contenance du réservoir de gaz: 5,6ml

Temps de fonctionnement: 20minutes

Température de la ﬂamme: Jusqu’à 1300°C (ﬂamme bleue) et s’approfondit

sur du gaz usagé

(FR)

ANNEAU DE GARDE D’AIR MOLETTE DE COMMANDE DE

GAZ / BOUTON D’ALLUMAGE

ANNEAU DE VERROUILLAGE

DE SÉCURITÉ

GARDE-FLAMME

RÉSERVOIR DE GAZ

BASE Valeur de remplissage au fond

AVERTISSEMENTS:

· Veiller à ce que le débit de gaz soit coupé hors utilisation.

· Toujours éviter d’allumer à proximité du visage et de vêtements.

· Ne pas toucher le pare-ﬂamme pendant l’utilisation ni l’appareil tant qu’il n’a

pas susamment refroidi.

· Utiliser uniquement du butane dans le Power Burner Big. Ne pas utiliser de

propane ni tout autre type de liquide.

· Ne pas immerger des pièces ou objets chaués dans l’eau, les laisser refroidir

naturellement.

· La buse à ﬂamme sera chaude après utilisation. Il faut la ranger précieusement

en l’éloignant de tout produit inﬂammable léger ou la placer dans la poche

prévue à cet eet.

· Toujours laisser l’appareil refroidir avant de le ranger.

· La ﬂamme du Power Burner Big est quasi invisible à la lumière du jour ou

encas de forte lumière.

· La réglementation sur les matières dangereuses prévue par le ministère

des Transports interdit le transport de butane ou d’autres produits gazeux

inﬂammables à bord des avions de passagers. Ne pas emballer cet article

outout autre article contenant du gaz inﬂammable dans un bagage en soute

ou à main.

· Contient un gaz inﬂammable sous pression.

· Ne pas utiliser à proximité d’étincelles ou de ﬂammes nues.

· Ne pas percer ni incinérer le contenant ni conserver à une température

supérieure à 48,8°C / 120°F.

· À conserver hors de portée des enfants.

· Ce produit forme des produits chimiques en cas d’utilisation à des ﬁns de

soudage et pour toutes applications similaires. Porter un masque pour se

protéger des risques de cancer et de malformations congénitales ou d’autres

troubles de la reproduction.

(FR)

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas de Berner

Berner

Berner BACGG Manual de usuario

Berner

Berner 1000352 Manual de usuario

Berner

Berner BPT-RA 1/4 Manual de usuario

Berner

Berner X-Lux Wireless Manual de usuario

Berner

Berner DL 5070 Manual de usuario

Berner

Berner 365906 Manual de usuario

Berner

Berner 419455 Manual de usuario

Berner

Berner BPT-IW 3/4 PREMIUM HYBRID SHORT Manual de usuario

Berner

Berner CoPrA 102012208176 Manual de usuario

Berner

Berner 188013 Manual de usuario

Berner

Berner Tornador BPT-TG B011 Manual de usuario

Berner

Berner BPT-IW-3/4 HYBRID Manual de usuario

Berner

Berner 156014 Manual de usuario

Berner

Berner 407716 Manual de usuario

Berner

Berner BPT-IW 1/2 PREMIUM HYBRID STUBBY Manual de usuario

Berner

Berner BACAGXB 18V Manual de usuario

Berner

Berner BPT-IW 1 PREMIUM PISTOL Manual de usuario

Berner

Berner 413159 Manual de usuario

Berner

Berner WINSHIELD REMOVER MONO Manual de usuario

Berner

Berner S.F.2C Manual de usuario

Berner

Berner GEDORE 1.06 Manual de usuario

Berner

Berner Mato Lube Shuttle BACGG Manual de usuario

Berner

Berner BPT-TG Manual de usuario

Berner

Berner MATO BACGG Manual de usuario

Manuales populares de Herramientas de otras marcas

Martor

Martor SECUNORM 175 Manual de usuario

ERKCO

ERKCO 1000 Manual de usuario

jbc

jbc N4473 Manual de usuario

FEINMETALL

FEINMETALL FZWZ-SET-001 Manual de usuario

Worx Professional

Worx Professional Sonicrafter WU676 Manual de usuario

Gage Bilt

Gage Bilt GB713SH Manual de usuario

Hilti

Hilti DX 9-ENP Manual de usuario

norbar

norbar NORTRONIC 34399 Manual de usuario

BGS technic

BGS technic 8578 Manual de usuario

Makita

Makita DHR241 Manual de usuario

Motor Guard

Motor Guard JMB-1250 Manual de usuario

Power Adhesives

Power Adhesives 805-12 Manual de usuario

Clemco

Clemco 24189 Manual de usuario

VVG

VVG VNG 903 Series Manual de usuario

Hilti

Hilti FX 3-A Manual de usuario

Grizzly

Grizzly H6472 Manual de usuario

axing

axing BWZ 5-02 Manual de usuario

Dh-Robotics

Dh-Robotics RGI-100 Cómo utilizar
