Berner BPT-RA 12 SD Manual de usuario
Instruction manual
Skruenogle med skragle BPT-RA 12 SD
Article Number:
10449
Languages:
cz, da, nl, en, fr, de, hu, it, no, pl, pt, es, sv, tr
BERNER_Instruction_manual_Skruenogle_med_skragle_BPT-RA_12_SD_36389[PDF]_da.pdf 2016-10-13
Bedienungsanleitung/Sicherheitshinweise
Instruction Manual/Safety Instruction
Notice d’utilisation/Indications de sécurité
Manuale d’Istruzioni/Indicazioni per la sicurezza
Instrucciones de manejo/Instrucciones de seguridad
Manual de Instruæoes/ Instruæoes de seguranæa
Gebruiksaanwijzing/Veiligheidsinstructies
Brugsanvisning/Sikkerhedsinstruktioner
Brugsanvisning/Säkkerhetsinstruktioner
Brugsanvisning/Sikkerhetsforskrifter
Návod k obsluze/Bezpecnostní pokyny
Instrukcja obsługi/Instrukcje dotyczace bezpieczenstwa
Használati utasítás/Biztonsági elöírások
Kullanma Talimatı/Güvenlik Bilgileri
BPT-RA 12 SD
Ratsche
Ratchet
Clé à rochets
Chiavi a cricchetto
Llave de Carraca
Máquina de roquete Pneumático
Ratels
Skruenøgle med skragle
Spärrskaft
Skrujern med skralle
Ráčnové šroubovačky
Wkrętarki grzechotkowej
Racsnis csavarhúzó
Cırcırlı Tornavida
Deutsch
3
English
4
Francais
5
Italiano
6
Espanol
7
Português
8
Nederlands
9
Dansk
10
Svenska
11
Norsk
12
Cesky
13
Polski
14
Magyar
15
Türkce
16
Sehr geehrter Kunde! Vor Inbetriebnahme ist es wichtig, die Betriebsanleitung sorgfältig durchzulesen. Danke!
Dear Customer ! Before using this machine it is necessary to study the operation manual carefully. Thank you.
Cher client : Avant toute utilisation, il est très important de lire soigneusement la notice d’emploi. Merci !
Gentile cliente, ringraziandola per aver scelto i nostri prodotti, la preghiamo, prima di utilizzare l’utensile, di leggere
attentamente le presenti istruzioni per l’uso
Estimado Cliente: Antes de usar esta máquina es necesario que estudie detenidamente el manual de funcionami-
ento. Gracias.
Estimado Cliente: Antes de usar esta máquina é necessário que estude atentamente o Manual de Funcionamento.
Obrigado.
Geachte klant, het is belangrijk de handleiding zorgvuldig te lezen, voor u het gereedschap gaat gebruiken
Kære kunde! Før idriftsættelsen er det vigtigt, at driftsvejledningen læses grundigt. Tak!
Bäste kund! Före maskinen tages i bruk, vänligen läs instruktioner och anvisningar noggrant.
Kjære kunde! Før igangsetting er det viktig å lese bruksanvisninger grundig. Takk!
Vážený zákazníku! Před uvedením do provozu je důležité pečlivě přečíst návod k obsluze. Děkujeme!
Szanowni Klienci! Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać instrukcję obsługi.
Dziękujemy
Mélyen tisztelt Vevőnk! Az ütvecsavarozó használatba vétele előtt olvassa végig fi gyelmesen az üzemeltetési
útmutatót. Köszönjük!
Sayın müşteri! Kullanmaya başlamadan önce kullanım kılavuzunu okumanız çok önemlidir. Teşekkür ederiz!
3 / 18 - © BERNER
1. Technische Daten
Model Drive Torque
M Mmax
Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[Zoll] [Nm] [min-1] [kg] [mm] [bar] [l/min] [Zoll] [dB(A)] [m/s2]
RA 12 SD 1/2'' 60 90 170 1.25 8 6.3 170 460 1/4'' IG 74.0 3.0
IG = Innengewinde / female thread AG = Außengewinde / male thread
2. Anwendung-Funktion-Wartung
OIL
START
F
R
AIR-OIL
AIR-OIL
10 h
3 ccm

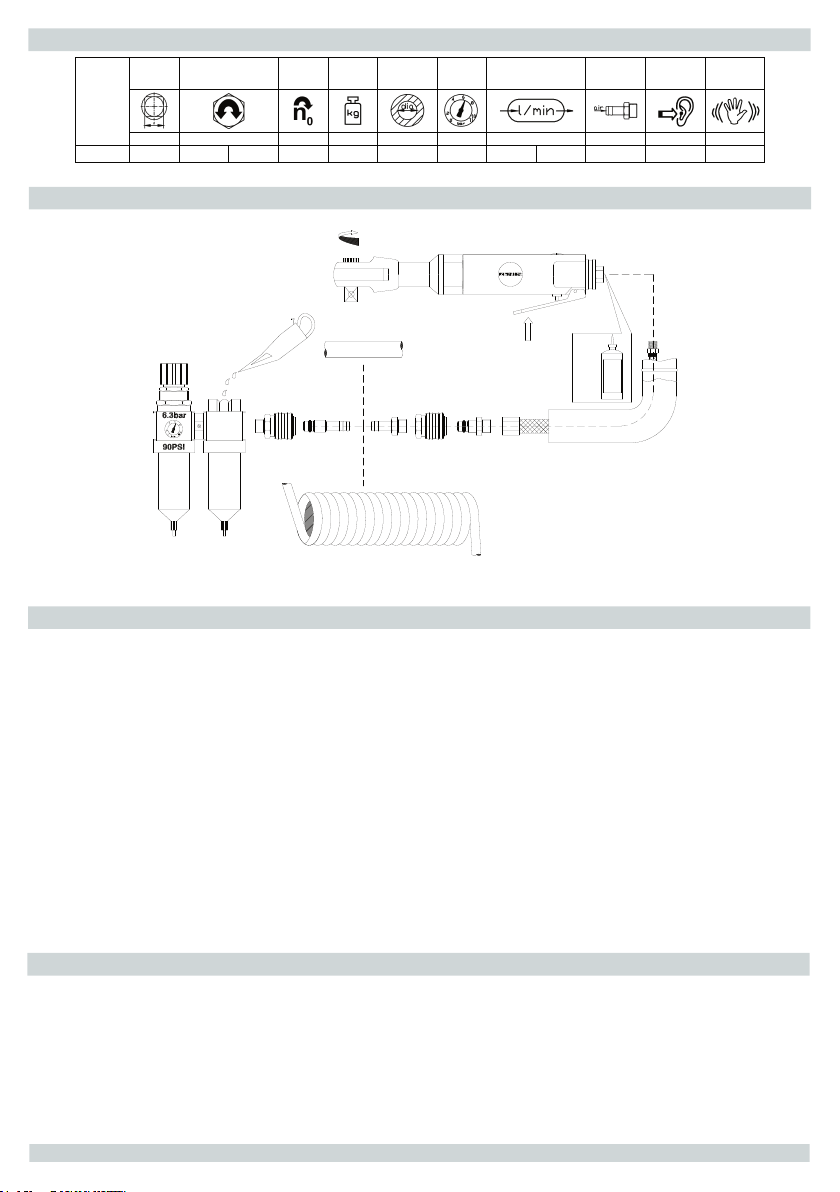

Ratsche - Berner RA 12 SD
Sicherheits-Kupplungen auf Anfrage
3. Sicherheitshinweise
• Arbeitshandschuhe, Sicherheitsbrille tragen und Gehörschutz tragen
• enganliegende Arbeitsschutzkleidung tragen
• Druckluftwerkzeuge gehören nicht in Kinderhände
• Nur einwandfreie schlagfeste Schraubeinsätze verwenden
• Bei laufendem Gerät nicht an drehende Schraubeinsätze greifen
• Gerät nicht in explosionsgefährdeten Räumen verwenden
• Gerät nicht auf andere Personen richten
• Gerät mit aufgesteckter Nuß nicht im Leerlauf drehen lassen
• Werkzeugeinsätze nur bei abgekuppeltem Luftschlauch auswechseln
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen
• Auf Betriebsdruck achten, max. 6,3 bar
• Schlauchverbindung auf festen Sitz prüfen
• Maschine nur im drucklosen Zustand abklemmen, umherschlagende Druckluftschläuche können schwere Verletzungen zur Folge haben
• Stecknuß immer sichern, um ein Lösen der Nuß zu vermeiden
• Auf Reaktionsmoment nach dem Ingangsetzen achten, in engen Stellen kann dies zur Hand-verletzungen führen.
GERÄT NUR FÜR DEN BESCHRIEBENEN ANWENDUNGSFALL VERWENDEN,
JEDE ANDERE VERWENDUNG SCHLIEßEN WIR AUSDRÜCKLICH AUS ! ! !
FÜR VERLETZUNGEN UND SCHÄDEN DIE AUS UNSACHGEMÄßER UND AUS ZWECK-ENTFREMDETER ANWENDUNG BZW. AUS ZU-
WIDERHANDLUNG GEGEN DIE SICHERHEITS-VORSCHRIFTEN RESULTIEREN ÜBERNEHMEN WIR KEINE HAFTUNG ODER GEWÄHR-
LEISTUNG.
4. Störungen
Bevor Sie beim BERNER-Kundendienst nachfragen, sollten Sie bei Störungen folgende Punkte beachten:
• Überprüfung der Kompressoranlage und der Luftzuleitung (Luftverbrauch l/min. und Schlauchquerschnitt entsprechend den technischen
Daten des gerätes)
• Betriebsluft auf Staub und Rostanteile sowie Kondensat überprüfen.
• Überölung des Luftmotor
4 / 18 - © BERNER
1. Technical specifi cations
2. Application-Function-Maintenance
OIL
START
F
R
AIR-OIL
AIR-OIL
10 h
3 ccm
Ratchet - Berner RA 12 SD
Protective-couplings upon request
3. Safety rules
• Always wear eye protection and protective clothing / equipment to avoid injuries
• Pay attention, that the operation pressure never exceeds over 6,3 bar
• Only use correct, unworn impact - proof sockets
• Do not use pneumatic tools in explosive atmosphere
• For suffi cient tool performance make sure that the correct hose - size and fi ttings are used when connecting the tool
• Disconnect the tool from the air - supply before changing accessories or when not in use
• Never carry the tool by the hose
• Do not touch moving parts
• Keep tool away from your body while working
• Always wear ear – protection
• check air hose connections
• only disconnect the machine without pressure of the air, to avoid infractions by uncontrollable movement of the air hose
ONLY TO USE THE MACHINE FOR THE DESCRIBED APPLICATION. BERNER DEBARS LIABILITY FOR CONSEQUENCES FOR ALIENATED
APPLICATIONS OR CONTRAVENTION AGAINST THE SAFETY RULES.
4. Trouble shooting
You can minimise tool „ down time „ by trying your own trouble shooting before sending a not full functioning tool to our Customer Service Head-
quarters or a distributor for expert attention.
• Check all compressor components and air delivery lines for leaks.
• Check airline whether there is dirt, water or rust in the lines
• Check whether the impact mechanism or the air motor is overoiled
• Check whether the compressor and the pressure is as required by the tool.
Model Drive Torque
M Mmax
Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[Zoll] [Nm] [min-1] [kg] [mm] [bar] [l/min] [Zoll] [dB(A)] [m/s2]
RA 12 SD 1/2'' 60 90 170 1.25 8 6.3 170 460 1/4'' IG 74.0 3.0
IG = Innengewinde / female thread AG = Außengewinde / male thread
5 / 18 - © BERNER
1. Spécifi cations techniques
2. Utilisation-Fonctionnement-Maintenance
OIL
START
F
R
AIR-OIL
AIR-OIL
10 h
3 ccm
Clé à rochet - Berner RA 12 SD
Raccords de sécurité disponibles sur demande
3. Conseils de sécurité
• Porter des gants et des lunettes de protection,
• Porter un casque anti-bruit,
• Ne dirigez pas l’outil vers d’autres personnes,
• La pression de service conseillée est de 6,3 bar max
• Débrancher l’appareil avant de changer d’accessoires ou lorsqu’il ne sert pas,
• L’outil pneumatique ne doit pas être en contact avec une source électrique
• Ne pas utiliser l’outil dans un lieu où il y a risque d’explosion,
• Ne pas toucher le rochet lorsque l’outil fonctionne,
• Ne pas laisser entre les mains d’un enfant,
• Ne pas laisser tourner à vide avec un accessoire,
• Prenez garde au mouvement de l’outil après le démarrage pour ne pas vous blesser aux mains,
• Vérifi ez le branchement du fl exible,
• Arrêtez toujours l’alimentation en air avant de débrancher l’outil afi n d’éviter tout mouvement incontrôlé du fl exible.
UTILISER L’OUTIL SEULEMENT POUR SA FONCTION D’ORIGINE. TOUTE AUTRE UTILISATION EST FORTEMENT DECONSEILLEE.
POUR LES BLESSURES OU LES DOMMAGES DUS A UNE MAUVAISE UTILISATION, OU EN CAS DE NON RESPECT DES CONSIGNES DE
SECURITE, NOUS NOUS DEGAGEONS DE TOUTE RESPONSABILITE.
4. Problèmes de fonctionnement
Avant de faire appel au SAV BERNER, observez les indications suivantes :
• Examinez l’installation du compresseur d’air et les tuyaux (la consommation en l/mn et la conformité des tuyaux qui ont étés conseillés pour
l’outil).
• Vérifi ez qu’il n’y ait pas de poussières, de morceaux de rouille ou de condensation dans le circuit d’air.
• Huilez le mécanisme et le moteur à air.
Model Drive Torque
