Beretta BOILER B.A.I Guía

Installation and use manual

Manuel d’installation et d’utilisation

Manual para la instalación y el uso

Priročnik za inštaliranje in za uporabnika

Priručnik za instalatera i za korisnika

Nçvod na inátalçciu s uëęvateov

Nçvod na instalaci s uëivatele

Priručnik za ugradnju i uporabu

Руководство по установке и эксплуатации

BOILER B.A.I

BOILER B.S.I

CIAO boiler complies with basic

requirements of the following Directives:

• Gas directive 90/396/EEC

• Yield directive 92/42/EEC

• Electromagnetic compatibility directive

89/336/EEC

• Low-voltage directive 73/23/EEC

Thus, it is EC-marked

Kotao Ciao je usklađen sa osnovnim

uvjetima propisanima od strane ovih

Naputaka:

• Naputak o plinu 90/396/CEE

• Naputak o učincima 92/42/CEE

• Naputak o elektromagnetskoj spojivosti

89/336/CEE

• Naputak o niskom naponu 73/23/CEE

Iz navedenih razloga kotao je nosioc

zaštitnog znaka CE.

La caldera Ciao es conforme a los

requisitos esenciales de las siguientes

Directivas:

• Directiva gas 90/396/CEE

• Directiva Rendimientos 92/42/CEE

• Directiva Compatibilidad

Electromagnética 89/336/CEE

• Directiva baja tensión 73/23/CEE

Por lo tanto es titular de la marca CE

Kotao CIAO je u skladu sa glavnim

osobinama sledečih Direktiva:

• Direktive za plin 90/396 CEE

• Direktive za Produktivnost 92/42/CEE

• Direktive za Elektro-magnetsku

Kompatibilnost 89/336/CEE

• Direktive za niski napon struje 73/23/

CEE

Kotao poseduje markaturu CE.

Kotol Ciao zodpovedá všetkým základným

požiadavkám nasledujúcich predpisov:

• Predpis o plyne 90/396/CEE

• Výkonnostný predpis 92/42/CEE

• Predpis pre nízke napätie 73/23/CEE

Kotol je oprávnený k oznaăeniu znaăkou

CE.

Kotel za vročo vodo Ciao ima osnovne

lastnosti in je v skladu z naslednjimi

usmeritvami:

• Usmeritev za plin 90/396/CEE

• Usmeritev Učinkovitosti 92/42/CEE

• Usmeritev Elektromagnetne Združljivosti

89/336/CEE

• Usmeritev za nizko napetost 73/23/CEE

Kotel za vročo vodo ima CE oznako.

Kotel Ciao odpovídá všem základním

požadavkům následujících předpisů:

• Předpis o plynu 90/396/CEE

• Výkonnostní předpis 92/42/CEE

• Předpis pro nízké napůtí 73/23/CEE

Kotel má oprávnůní být označený značkou

CE.

La chaudière Ciao a les qualités essentielles

requises par les Directives suivantes :

• Directive Gaz 90/396/CEE

• Directive Rendements 92/42/CEE

• Directive Compatibilité électromagnétique

89/336/CEE

• Directive basse tension 73/23/CEE

Elle a donc droit à l’estampille CE

Котел Ciao соответствует основным

требованиям следующих Директив :

• Директива по газу 90/396/ЕЭС

• Директива по производительности

92/42/ЕЭС

• Директива по электромагнитной

совместимости 89/336/ЕЭС

• Директива по низкому напряжению

73/23/ЕЭС

В результате этого котел имеет

маркировку СЕ

Priručnik za ugraditelja .................................................................................................................... 109

Priručnik za korisnika ........................................................................................................................ 120

Radni dijelovi kotla .......................................................................................................................... 139

Električni nacrti ................................................................................................................................. 144

Varijacije pritiska optočnog sustava ............................................................................................... 152

Руководство для установщика ........................................................................................................................... 124

Руководство для пользователя ......................................................................................................................... 135

Функциональные части котла ............................................................................................................................. 139

Электрические схемы .......................................................................................................................................... 144

Остаточный напор циркуляционного наноса .................................................................................................... 152

Návod na instalaci .............................................................................................................................. 94

Návod na použití ............................................................................................................................... 105

Funkční součásti kotle...................................................................................................................... 139

Elektrická schémata ......................................................................................................................... 144

Zbytková převaha cirkulátoru ........................................................................................................... 152

Návod na inštaláciu ............................................................................................................................ 79

Návod na použitie ............................................................................................................................... 90

Funkăné súăasti kotla ...................................................................................................................... 139

Elektrická schémata ......................................................................................................................... 144

Zvyšková prevaha cirkulátora .......................................................................................................... 152

Priručnik za instalatera ....................................................................................................................... 64

Priručnik za korisnika .......................................................................................................................... 75

Funkcionalni elementi za kotao ....................................................................................................... 139

Elektične sheme ............................................................................................................................... 144

Preostala cirkulacijska jačina.......................................................................................................... 152

Priroènik za inštalacijo ....................................................................................................................... 49

Priroènik za uporabnika ...................................................................................................................... 60

Funkcionalni elementi kotla za vroèo vodo .................................................................................... 139

Elektriène sheme .............................................................................................................................. 144

Preostala cirkulacijska moè ............................................................................................................. 152

Manual para el instalador .................................................................................................................. 34

Manual para el usuario ...................................................................................................................... 45

Elementos funcionales de la caldera .............................................................................................. 139

Esquemas eléctricos......................................................................................................................... 144

Altura de impulsión residua del circulador ..................................................................................... 152

Manuel d’installation ......................................................................................................................... 19

Manuel de l’utilisateur ....................................................................................................................... 30

Eléments fonctionnels de la chaudière........................................................................................... 139

Schémas électriques ........................................................................................................................ 144

Prévalence résiduelle du circulateur .............................................................................................. 152

Installer’s manual ................................................................................................................................. 4

User’s manual ..................................................................................................................................... 15

Boiler operating elements................................................................................................................ 139

Electric diagrams .............................................................................................................................. 144

Circulator residual head ................................................................................................................... 152

109

Hrvatski

A(mm)

24 B.A.I. 202

28 B.A.I. 226,5

UPUTSTVA ZA KORISNIKA

1. UGRADNJA UREÐAJA

mjere su u mm Sl. 2

Boiler B.A.I. Boiler B.S.I.

2. INSTALACIJSKI SPOJEVI

Sl. 1

Kotao mora biti ugraÿen od strane profesionalno

kvalificiranog osoblja.

Boiler se prepoznaje u sljedeüim modelima

Ugradnja mora biti u sukladnosti sa normama i važeüim

lokalnim zakonima.

Za ispravnu ugradnju paziti da:

- kotao ne smije biti postavljen iznad kuhinje ili drugih

ureÿaja za kuhanje;

- moraju se poštivati minimalni prostori za intervencije i

održavanje.

Kotao se serijski isporuþuje s nosaþem za nošenje.

Za ugradnju postupiti kao što je opisano:

- povezati nosaþza nošenje (F) sa šablonom za

predmontažu (G) izraÿene od lima

- nasloniti nosaþsa šablonom na zid i oznaþiti 4 provrta

(ø6mm) koji su predviÿeni za uþvršüenje nosaþa za

nošenje kotla (F) i 2 provrta (ø4 mm) za uþvršüenje

šablone za predmontažu (G)

- provjeriti da su sve mjere ispravne, nakon þega izbušiti

provrte bušilicom sa svrdlima promjera prije navedenih

-uþvrstiti nosaþsa šablonom na zid koristeüi

isporuþene tiple i vijke.

Izvršiti povezivanje instalacije.

Model Tip Kategorija Snaga

B.A.I. grijanje B11 BS 24 - 28 kW

sanitarna voda

B.S.I. grijanje C 24 - 28 kW

sanitarna voda

Pozicija i veliþina spojeva za vodu prikazana su na slici

:

A povrat grijanje 3/4”

B polaz grijanje 3/4”

C prikljuþak plina 3/4”

D izlaz sanitara /2”

E ulaz sanitara /2”

110

4. ELEKTRIÈNO POVEZIVANJE

3. PLINSKO POVEZIVANJE

Sl. 7 Sl. 6

Sl. 5

Sl. 4

Sl. 3

Prije povezivanja ureÿaja na plinsku mrežu, provjeriti da:

- su se poštivali važeüi normativi

- je vrsta plina ona za koju je ureÿaj predviÿen

- su cijevi þiste

Postavljanje plina se podrazumijeva vanjsko. U sluþaju

kada cijev prolazi kroz zid, ona mora proüi kroz centralni

provrt donjeg djela šablone.

Preporuþa se ugradnja odgovarajuüeg filtera na plinsku

liniju u sluþaju da u mreži ima krutih þestica tvari.

Po završetku ugradnje provjeriti da su spojevi nepropusni

kao što je predviÿeno važeüim normativima za ugradnju.

Povezivanje na elektriþnu mrežu mora se izvesti pomoüu

ureÿaja za odvajanje sa onipolarnim otvaranjem od

najmanje 3 mm.

Ureÿaj funkcionira sa izmjeniþnom strujom 230 Volti/

50Hz ima potrošnju od 85 W (Boiler B.A.I.) i 25 W

(Boiler B.S.I.) i sukladan je normi EN 60335-.

Obavezno je povezivanje na osiguraþsa uzemljenjem,

prema važeüim normativima.

Uz to obavezno je poštivanje povezivanja faze i nule (L-

N).

Zabranjeno je korištenje cijevi plina i/ili vode za

uzemljenje elektriþnih ureÿaja.

Konstruktor ne može biti odgovoran za eventualne štete

nastale zbog neuzemljenja instalacije.

Za elektriþno povezivanje postupiti kako je dolje opisano:

- pomoüi si polugom odvijaþa za skinuti vratašca

komandnog panela (Sl. 3)

- odviti vijke za uþvršüivanje plašta (Sl. 3)

- skinite vijke koji priþvršüuju ploþu u okrenite je (Sl. 4)

- skinuti poklopac kablovskih spojeva djelovanjem na

vijke za uþvršüivanje (Sl. 5)

- umetnuti kabel eventualnog T.A. u namjenski držaþ

kabla na postolju (Sl. 6)

- sada se može pristupiti stezaljkama i izvršiti

elektriþno povezivanje kako je prikazano na

samoljepivoj naljepnici na kotlu (Sl. 7)

Za elektriþne spojeve koristite kabel HAR H05VV- F,3

x 0.75 mm2, maksimalno vanjski ø7 mm.

111

Hrvatski

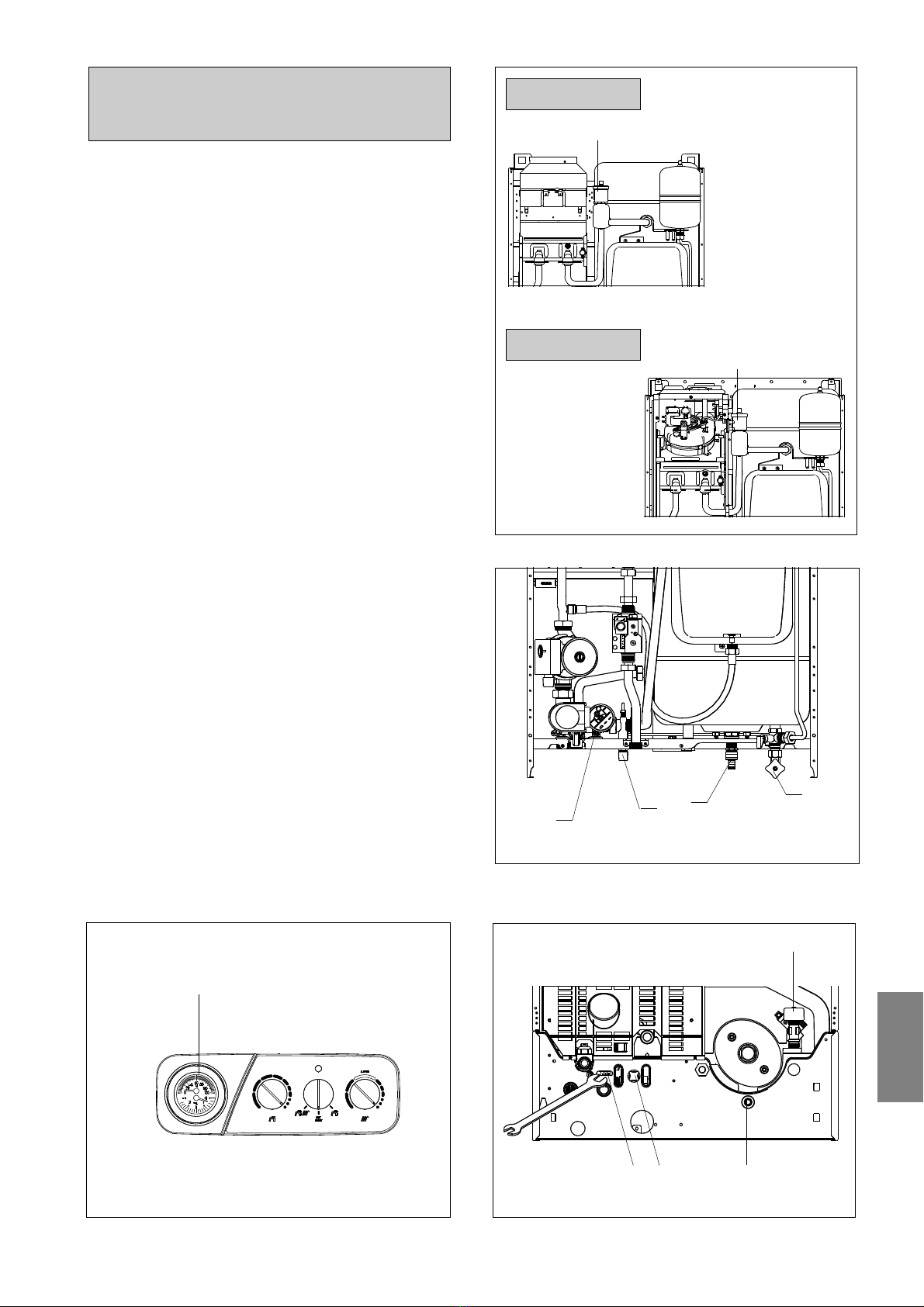

5. PUNJENJE I PRAŽNJENJE

INSTALACIJE GRIJANJA C

THERMOHIDROMETER

Boiler B.A.I

Boiler B.S.I C

Sl. 8

Sl. 9

Sl. 10 Sl. 11

Nakon povezivanja instalacije, može se pristupiti

punjenju instalacije grijanja.

Ova operacija se mora izvoditi pri hladnoj instalaciji,

izvodeüi sljedeüe operacije:

- otvoriti za dva tri kruga þep automatskog odzraþnog

ventila (C).

- provjerite dali je slavina hladne vode otvorena

- otvorite slavinu za punjenje (D) sve dok tlak na

termohidrometru (Sl.0) ne dostigne oko bar.

Po završetku punjenja, zatvoriti slavinu za punjenje.

Kotao ima efikasan separator zraka zbog þega ne

zahtijeva nikakve ruþne operacije.

Plamenik se pali samo ako je faza odzraþivanja

završena.

Pražnjenje instalacije grijanja

Za pražnjenje instalacije postupiti na slijedeüi naþin:

- iskljuþite kotao

- zatvorite ventile instalacije grijanja i sanitarne vode

- kotao je opremljen sa malenom cijevi spojenom na

slavinu za pražnjenje

- otvorite slavinu (E) kroz otvor na dnu kotla (Sl. )

Pražnjenje sanitarne instalacije

Svaki put ako postoji opasnost od zaleÿivanja, sanitarnu

instalaciju moramo isprazniti na sljedeüi naþin:

- zatvoriti glavnu slavinu vodovodne mreže

- odviti þep koji se nalazi na prikljuþku za cijev (A)

- povezati plastiþnu cijev na prikljuþak za cijev na ventilu

za pražnjenje bojlera (A)

- djelovati na ventil za pražnjenje otpuštanjem

- otvoriti sve slavine tople i hladne vode

112

7. EVAKUACIJA PRODUKATA IZGARANJA

(B.S.I.)

6. ODVOD DIMA I USIS ZRAKA (B.A.I.)

A(mm)

24 B.A.I. 202

28 B.A.I. 226,5

0,5 0,85

Sl. 14

Sl. 13 Sl. 15

Boiler B.S.I

Boiler B.A.I

Kotao je opremljen sistemom za kontrolu produkta

izgaranja – dimni termostat (Sl. 2) koji, u sluþaju

anomalija, trenutno prekida funkcioniranje ureÿaja.

Sigurnosni ureÿaj za kontrolu ispravne evakuacije

dima ne smije se nikada stavljati van funkcije.

Sigurnosni ureÿaji mogu biti zamijenjeni samo od

strane tehniþkog servisa podrške, koji koristi samo

originalne rezervne dijelove.

Nakon popravka, napravite test ukljuþivanja i

provjerite da li termostat za provjeru oduška plinova

ispravno funkcionira.

Odušna cijev i spoj na dimnjak moraju biti izvedene

u sukladnosti sa Normama i/ili lokalnom ili

nacionalnom regulativom.

Obavezno se moraju koristiti krute cijevi, nastavci

izmeÿu elemenata moraju nepropusno brtviti i svi

elementi moraju biti otporni na temperaturu,

kondenzat i mehaniþka naprezanja.

Ne izolirane odušne cijevi potencijalni su izvor

opasnosti.

Otvori za zrak za izgaranje i provjetravanje prostora

moraju biti izvedeni prema tehniþkim Normama.

Zabranjeno je zatvaranje ili smanjivanje dimenzija

otvora za provjetravanje prostora.

“NEPROPUSNA” INSTALACIJA (TIP C)

Kotao mora biti spojen na koaksijalne cijevi za odvod

dima i usis zraka ili dvojne cijevi koje se moraju izvesti

van prostora

(vidi sliku). Bez njih kotao ne smije funkcionirati.

Koaksijalne cijevi (ø60-100)

Koaksijalne cijevi možemo usmjeriti u smjer koji najviše

odgovara potrebama prostora.

Za ugradnju, slijedite upute dobivene sa Kitom.

Tabela prikazuje dozvoljene linearne dužine sa

ugraÿenom dimnom prirubnicom i bez dimne prirubnice.

Za cijevi manje od minimuma, ne može se garantirati

deklarirane vrijednosti davanja.

Za skinuti prirubnicu, djelovati pažljivo uz pomoü

odvijaþa koristeüi ga kao polugu.

Max linearna

dužina

koncentriþnih

cijevi (m)

od 0,91 do 1

> 1 do 4,25

gubitak

nosivosti

(m)

koljeno

45° 90°

Dimna

prirubnica

(A)

ugraÿena

ne ugraÿena

Model

24 B.S.I.

28 B.S.I. od 0,91 do 1

> 1 do 3,4

ne ugraÿena

ugraÿena

dimni termostat

Sl. 12

113

Hrvatski

Dužina dimnog odvoda (m)

OBVEZATAN SAKUPLJAý

KONDENZATA

Sl. 16

Sl. 17

24 B.S.I.

28 B.S.I.

max dužina

dvojnih cijevi

(∅80) (m)

5 zrak+5 dim

20 zrak+20 dim 0,5 0,85

5 zrak+5 dim

4,5 zrak+4,5 dim

Temperatura prostora ugradnje (°C)

SAKUPLJAÈ

KONDENZATA

SIFON ODVODA

KONDENZATA

DIMNA ODVODNA

CIJEV

USISA

ZRAKA

CIJEV

USISA

ZRAKA

SAKUPLJAÈ

KONDENZATA

DIMNA ODVODNA

CIJEV

SIFON ODVODA

KONDENZATA

Dvojni ispust (ø80)

Dvojni ispust može biti postavljen u najpogodnijem smjeru

za zahtjeve instalacije ali se mora obratiti pažnja na

temperaturu mjesta ugradnje i dužine dimovoda.

Tabela prikazuje dozvoljene linearne dužine sa ili bez

dimne prirubnice (A). Za skinuti prirubnicu, djelovati

pažljivo uz pomoüodvijaþa koristeüi ga kao polugu.

Za ugradnju, slijedite upute dobivene sa kitom pretvorbe.

Koristiti tabelu koja naznaþuje, u ovisnosti o

temperaturi instalacijskog mjesta i dužine dimnog

odvoda, dali je potrebna ugradnja sakupljaþa

kondenzata.

U sluþajevima instalacije s vanjskim ispušnim

dijelovima, za proraþun maksimalne dozvoljene

dužine bez sakupljaþa kondenzata, ravnati se

prema vanjskoj temperaturi umjesto prema

temperaturi instalacijskog mjesta.

Ako ureÿaj radi na temperaturama nižim od 50°C

(npr. Instalacije sa vanjskim sondama) maksimalna

dozvoljena dužina bez sakupljaþa kondenzata mora

biti smanjena za 0.85 metara.

Sakupljaþkondenzata može biti prikljuþen samo

na dimovod, unutar 0.85 metara od kotla; spojiti

sifon sakupljaþa kondenzata na prikljuþak otpadnih

voda.

Predvidjeti pad od % prema sakupljaþu

kondenzata.

U sluþaju da je dužina dimovoda razliþita od one u

tablici, suma dužina mora uvijek biti manja od

40 metara za B.S.I. 24 i 29 metara za B.S.I. 28,

a zasebna maksimalna dužina svakog

dimovoda ne smije biti veüa od 25 metara za

B.S.I. 24 i 20 metara za B.S.I. 28.

Za ugradnju, slijedite upute dobivene sa Kitom.

Model

gubitak

nosivosti

(m)

koljeno

45° 90°

Dimna

prirubnica

(A)

ugraÿena

ne ugraÿena

ugraÿena

114

8. PLOýICA MATRIKULA

Sl. 18

C22

C32 C42

C52

C82

C12

C52

C12 C12

Moguüi naþini ispusta

Kotao ima homologaciju za sljedeüe konfiguracije dimnih

odvoda;

C12 Ispust koncentriþni na fasadu. Cijevi se mogu

postaviti posebno, ali izlazi moraju biti

koncentriþni ili dovoljno blizu da su podvrgnute

sliþnim uvjetima vjetra (unutar 50 cm)

C22 Koncentriþni ispust u zajedniþku dimnu cijev

(usis i ispust u istoj cijevi)

C32 Koncentriþni ispust na krovu. Izlaz kao C2

C42 Ispust i usis u zasebne dimne cijevi ali sliþnih

uvjeta vjetra

C52 Ispuh i usis odvojeno na zid ili na krov i u svakom

sluþaju na mjestima koja imaju razliþite pritiske.

Ispuh i usis nikada nesmiju biti postavljeni na

zidovima koji su jedan nasuprot drugome.

C62 Ispust i usis realizirani sa cijevima koji su u prodaji

s posebnim certifikatima (856/)

C82 Ispuh u jedan dimnjak ili zajedniþki usis na zid.

KATEGORIJA

UREDAJA

Vrsta plina

Kategorija plina

max.

min.

Toplinska

nosivost

Toplinska

snaga

Maksimalni pritisak u

pogonu voda za

sanitarnu uporabu

Maksimalni pritisak

u pogonu voda za

grijanje

115

Hrvatski

9. TABELA VIŠE VRSTA PLINA

24 kW

Boiler B.A.I. Boiler B.S.I.

Parametri Metan Tekuüi plin Metan Tekuüi plin

(G20) Butan (G20) Butan

(G30) (G30)

Donji Wobbe indikator (na 5°C-03 mbar)

MJ/m

45,67 80,58 45,67 80,58

Nominalni tlak napajanja mbar (mm H2O)

20 (203,9) 28-30(285,5-305,9) 20 (203,9) 28-30(285,5-305,9)

Minimalni tlak napajanja mbar (mm H2O) 13,5 (137,7) - 13,5 (137,7) -

Primarni plamenik (n. 2 dizni) Ømm 1,35 0,77 1,35 0,77

Maksimalna potrošnja plina grijanje m3/h 2,82 - 2,78 -

kg/h - 2,1 - 2,07

Maksimalna potrošnja plina sanitar m3/h 2,82 - 2,78 -

kg/h - 2,1 - 2,07

Minimalna potrošnja plina grijanje m3/h 1,10 - 1,34 -

kg/h - 0,82 - 1,0

Minimalna potrošnja plina sanitar m3/h 1,10 - 1,04 -

kg/h - 0,82 - 0,77

Maksimalni tlak na izlazu iz ventila grijanje mbar 9,9 27,6 10,1 27,7

mm H2O 101 281 103 282

Maksimalni tlak na izlazu iz ventila sanitar mbar 9,9 27,6 10,1 27,7

mm H2O 101 281 103 282

Minimalni tlak na izlazu iz ventila grijanje mbar 1,6 4,8 2,1 6,8

mm H2O16 49 21 69

Minimalni tlak na izlazu iz ventila sanitar mbar 1,6 4,8 1,5 3,8

mm H2O16 49 15 39

28 kW

Boiler B.A.I. Boiler B.S.I.

Parametri Metan Tekuüi plin Metan Tekuüi plin

(G20) Butan (G20) Butan

(G30) (G30)

Donji Wobbe indikator (na 5°C-03 mbar) MJ/m3s 45,67 80,58 45,67 80,58

Nominalni tlak napajanja mbar (mm H2O)

20 (203,9) 28-30(285,5-305,9) 20 (203,9) 28-30(285,5-305,9)

Minimalni tlak napajanja mbar (mm H2O) 13,5 (137,7) - 13,5 (137,7) -

Primarni plamenik (n. 4 dizni) Ømm 1,36 0,77 1,35 0,77

Maksimalna potrošnja plina grijanje m3/h 3,37 - 3,28 -

kg/h - 2,51 - 2,44

Maksimalna potrošnja plina sanitar m3/h 3,37 - 3,28 -

kg/h - 2,51 - 2,44

Minimalna potrošnja plina grijanje m3/h 1,13 - 1,34 -

kg/h - 0,84 - 1,0

Minimalna potrošnja plina sanitars m3/h 1,13 - 1,11 -

kg/h - 0,84 - 0,83

Maksimalni tlak na izlazu iz ventila grijanje mbar 9,9 27,6 10,2 27,7

mm H2O 101 281 104 282

Maksimalni tlak na izlazu iz ventila sanitar mbar 9,9 27,6 10,2 27,7

mm H2O 101 281 104 282

Minimalni tlak na izlazu iz ventila grijanje mbar 1,2 3,6 1,9 4,9

mm H2O 12 37 19,0 50

Minimalni tlak na izlazu iz ventila sanitar mbar 1,2 3,6 1,3 3,4

mm H2O12 37 13 35

Este manual sirve para los siguientes modelos

Otros manuales de Caldera de Beretta

Beretta

Beretta Exclusive GREEN HE R.S.I. Series Manual de operación e instalación

Beretta

Beretta Mynute LOW NOx 24 C.S.I. Manual de operación e instalación

Beretta

Beretta MYNUTE X C Manual de operación e instalación

Beretta

Beretta MySmart 20 R.S.I. Manual de operación e instalación

Beretta

Beretta IDRA N DS Manual de usuario

Beretta

Beretta EXCLUSIVE GREEN CSI 16 Manual de usuario

Beretta

Beretta MYNUTE X R Manual de operación e instalación

Beretta

Beretta Junior 24 C.A.I.Junior 28 C.A.I. Manual de operación e instalación

Beretta

Beretta EXCLUSIVE C Manual de operación e instalación

Beretta

Beretta Ciao 24 C.A.I. e Manual de operación e instalación

Beretta

Beretta Heat IQ Mynute X Manual de usuario

Beretta

Beretta EXCLUSIVE GREEN 25 CSI Manual de usuario

Beretta

Beretta BV 120 Guía del usuario

Beretta

Beretta Power Plus Box 1001 INT Manual de usuario

Beretta

Beretta C.A.I. 24kW Manual de operación e instalación

Beretta

Beretta Mynute Green E C.S.I. Manual de operación e instalación

Beretta

Beretta quadra ii 24 C.A.I. Manual de usuario

Beretta

Beretta QUADRA II 24 CSI Manual de operación e instalación

Beretta

Beretta MYNUTE GREEN C.S.I. Manual de operación e instalación

Beretta

Beretta Ciao S 20 C.S.I. Manual de operación e instalación

Beretta

Beretta IDRABALCONY Lx 11 Manual de usuario

Beretta

Beretta CIAO e 28 C.S.I. Manual de operación e instalación

Beretta

Beretta EXCLUSIVE GREEN HE 25 B.S.I. Manual de operación e instalación

Beretta

Beretta Mynute J 20 C.S.I. Manual de operación e instalación

Manuales populares de Caldera de otras marcas

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Manual de usuario

Radijator

Radijator BIO max 23.1 Manual de usuario

Brunner

Brunner BSV 20 Manual de usuario

Buderus

Buderus Logamax GB062-24 KDE H V2 Manual de usuario

Potterton

Potterton 50e Hoja de datos

UTICA BOILERS

UTICA BOILERS TriFire Manual de usuario

Joannes

Joannes LADY Series Manual

ECR International

ECR International UB90-125 Manual de instrucciones

Froling

Froling FHG Turbo 3000 Manual de usuario

Froling

Froling P4 Pellet 8 - 105 Manual de usuario

U.S. Boiler Company

U.S. Boiler Company K2 Manual de usuario

Henrad

Henrad C95 FF Manual de usuario

NeOvo

NeOvo EcoNox EF 36 Manual de usuario

Potterton

Potterton PROMAX SL 12 Manual de usuario

Eco Hometec

Eco Hometec EC 25 COMPACT Manual de usuario

Viessmann

Viessmann VITODENS 200 Guía

Baxi

Baxi Prime 1.24 Manual de usuario

REXNOVA

REXNOVA ISA 20 BITHERMAL Manual de usuario
