01/ 2011
BENNING 044140/ 044141
D
3
siehe Bild 2: BENNING ST 720 Gerätefrontseite
siehe Bild 3: BENNING ST 720 Geräteoberseite
Die in Bild 2 und 3 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet:
2-Taste, Prüfung von Geräten der Schutzklasse I (Geräte mit Schutzleiter und berührba-
ren leitfähigen Teilen, die am Schutzleiter angeschlossen sind),
3-Taste, Prüfung von Geräten der Schutzklasse II (Schutzisolierte Geräte ohne Schutz-
leiter und mit berührbaren leitfähigen Teilen) bzw. Prüfung von Geräten der Schutzklasse III
(Schutzkleinspannung),
7-Taste, Prüfung 3-phasiger Geräte unter Funktionsbedingung
8Digitalanzeige, zeigt den Prüffortschritt und einzelne Messergebnisse,
94 mm Prüfbuchse, zum Anschluss der Prüfleitung mit Abgreifklemme
KNetzanschlussbuchse, zum Anschluss der Messsignalleitung des Messadapters 16 A CEE
3-phasig aktiv/ 32 A CEE 3-phasig aktiv, bzw. zum Anschluss der Netzspannung (230 V, 50
Hz), bzw. zur Spannungsmessung an externer Schutzkontaktsteckdose
5. Allgemeine Angaben

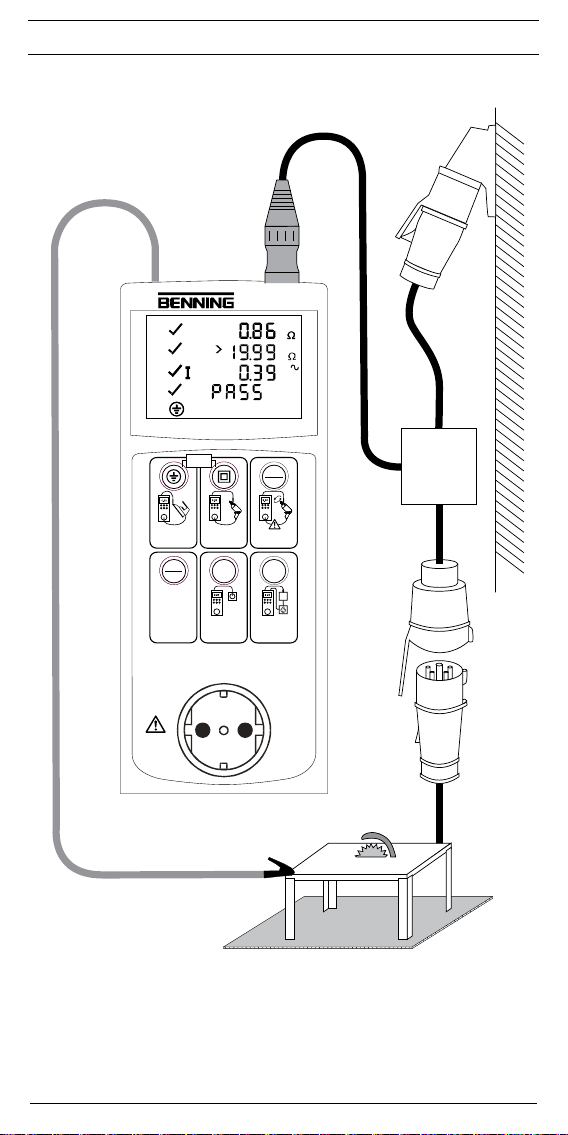

Der Messadapter CEE 5-polig aktiv ist ein optionales Zubehör für den Gerätetester BENNING
ST 720 zur Prüfung 3-phasiger elektrischer Geräte unter Betriebsbedingungen. Zur Prüfung wird
das 3-phasige Prüfobjekt über den Messadapter CEE 5-polig aktiv mit Netzspannung versorgt
und in Funktion genommen. Durch Betätigung der Taste 7, Prüfablauf für 3-phasige Prüfob-
jekte, bestimmt das BENNING ST 720 den Schutzleiterwiderstand mit Polaritätsumkehr und
anschließend den Schutzleiterstrom im Betriebszustand des Prüfobjektes..
6. Umgebungsbedingungen
- Der Messadapter ist für Messungen in trockener Umgebung vorgesehen,
- Barometrische Höhe bei Messungen: Maximal 2000 m
- Überspannungskategorie/Aufstellungskategorie:IEC61010-1→300VKategorieIII
- Schutzart: IP 40 (DIN VDE 0470-1, IEC/ EN 60529)
4-ersteKennziffer:SchutzgegenkornförmigeFremdkörper
0-zweiteKennziffer:KeinWasserschutz,
- EMC: EN 61326-1,
- Arbeitstemperatur und relative Luftfeuchte:
Bei Arbeitstemperatur von 0 °C bis 30 °C: relative Luftfeuchte kleiner 80 %,
Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %,
- Lagerungstemperatur: Der Messadapter kann bei Temperaturen von - 25 °C bis + 65 °C
(Luftfeuchte 0 bis 80 %) gelagert werden.
7. Elektrische Angaben
Nennspannung des Messadapters: 3 x 400 V ± 10 %
Nennstrom des Messadapters: 16 A (044140), 32 A (044141)
Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus
- einem relativen Anteil des Messwertes und
- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle) des BENNING ST 720.
Die Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer relativen Luftfeuch-
tigkeit kleiner 80 %. Die Angaben unter Punkt 7.1 und 7.2 gelten für das BENNING ST 720 mit
angeschlossenem Messadapter CEE 5-polig aktiv.
7.1 Schutzleiterwiderstand
Messbereich Auflösung Messgenauigkeit
0,05Ω-19,99Ω 0,01Ω 5 % ± 2 Digit
Prüfstrom: > 200 mA (2 Ω)
Leerlaufspannung: 4 V - 9 V
Voreingestellter Grenzwert: 0,3Ω
7.2 Schutzleiterstrom unter Betriebsbedingung
Messbereich Auflösung Messgenauigkeit
0,25 mA - 9,99 mA 0,01 mA 10 % ± 2 Digit
Nennspannung: 3 x 400 V ± 10 %
Nennstrom: 16 A (044140) bzw. 32 A (044141)
Voreingestellter Grenzwert: 3,5 mA
