Behringer MicroMIX MX400 Manual de usuario

MICROMIX MX400

Welcome to Behringer

Thank you for showing your condence in us by purchasing the

Behringer MicroMIX MX400.

This 4-channel mixer is perfect for anyone wanting to mix 4 line level

signals quickly and without complications. Despite its compact size,

thismixer produces highest signal quality even at highest levels,

inhighest signalintegrity.

Connectors and Control Elements

MX400 connectors and control elements

(1)

(5)

(2) (3)

(4)

V 1.0

2 3

MICROMIX MX400 MICROMIX MX400

(1) Connect the power supply unit to your MX400 using the 12 V

connector. Connectingthe power supply unit to the mains

automatically switches the MX400 on. Todisconnect the unit

from the mains, pull out the main cord plug.

◊◊ When installing the product, ensure that the plug is

easily accessible. Ifmounting in a rack, ensure that the

mains can be easily disconnected by a plug or by an all-

pole disconnect switch on or near the rack.

(2) Up to four line signal sources can be connected to these

¼" TS connectors (INPUT).

◊◊ In case the volume level of one of the signal sources is

set too high, the input of the corresponding channel

may produce distortion!

(3) The OUTPUT carries the MIX signal and is on a ¼" TS connector.

(4) This ON LED is illuminated as soon as the unit is connected to

the power.

(5) Using the LEVEL controls you can set the output level of

eachchannel.

◊◊ High volume levels can damage your hearing or your

headphones. Pleaseturn down all volume controls

to zero (allthe way to the left) beforeyou power

up the amp. Always make sure you use appropriate

volumelevels.

SERIAL NUMBER. The serial number of the MX400 is located

at the bottom.

Applications

The following gure shows an example of how to use the

MicroMIX MX400.

Example: MX400 wiring

MicroMIX MX400

XENYX X2222USB

LINE IN

Keyboards

MICROMIX MX400

4MICROMIX MX400

Bienvenido a Behringer

Muchas gracias por la conanza que demostrado en los productos

Behringer al adquirir el MicroMIX MX400.

Para todos los que desean mezclar hasta cuatro señales de línea fácil y

rápidamente este mezclador de cuatro canales es ideal. A pesar de su

compacto tamaño este mezclador le ofrece la mejor calidad y delidad

de señal, incluso a los niveles más altos.

Elementos de Control y Conexiones

Elementos de control y conexiones del MX400

(1)

(5)

(2) (3)

(4)

1)Read these instructions.

2)Keepthese instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance with the

manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized

plug has two blades with one wider than the other. A grounding type plug has two blades

and a third grounding prong. The wide blade or the third prong are provided for your safety.

If the provided plug does not fit into your outlet, consult an electrician for replacement of

theobsoleteoutlet.

10) Protect the power cord from being walked on or pinched particularly at plugs,

convenience receptacles, and the point where they exit from the apparatus.

11) Only use attachments/accessories specified by the manufacturer.

12) Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or

sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus

combination to avoid injury from tip-over.

13) Unplug this apparatus during lightning storms or when unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is required when the

apparatus has been damaged in any way, such as power supply cord or plug is damaged,

liquid has been spilled or objects have fallen into the apparatus, the apparatus has been

exposed to rain or moisture, does not operate normally, or has been dropped.

Important Safety

Instructions

6 7

MICROMIX MX400 MICROMIX MX400

(1) Conecte el adaptador de corriente incluido en la entrada

12 V. El MX400 se enciende automáticamente al enchufar el

adaptador a la toma de corriente. Para desconectar o apagar el

aparato desenchufe el adaptador de la toma de corriente.

◊◊ Al poner en funcionamiento el aparato, cerciórese de

que el adaptador de corriente esté accesible fácilmente.

Al montar el equipo en un rack, asegúrese de poder

desconectarlo fácilmente ya sea desenchufándolo o

medianteun interruptor eléctrico.

(2) Entradas jack mono de 6,3 mm para conectar hasta cuatro

señales con nivel de línea.

◊◊ Si el nivel de alguna de las fuentes de sonido es muy

alto ¡la entrada del canal correspondiente puede verse

distorsionada!

(3) Salida jack mono de 6,3 mm para la señal mezclada de los

cuatrocanales.

(4) El LED ON se ilumina cuando el MX400 está en funcionamiento.

(5) Utilice los reguladores LEVEL para establecer el volumen de cada

una de las señales de entrada.

◊◊ Le advertimos que los volúmenes elevados pueden

producirle daños permanentes a su oído y/o equipos.

Antes de encender el aparato, girelos reguladores

de nivel al mínimo (completamente a la izquierda).

Procuresiempre que el volumen sea el apropiado.

NÚMERO DE SERIE. El número de serie del MX400 se encuentra en la

parte inferior delaparato.

Aplicaciones

A continuación le presentamos algunos ejemplos de cómo utilizar el

MicroMIX MX400 con otros equipos.

Cableado del MX400

MicroMIX MX400

XENYX X2222USB

LINE IN

Keyboards

MICROMIX MX400

8MICROMIX MX400

1) Lea las instrucciones.

2)Conserve las instrucciones.

3) Preste atención a todas las advertencias.

4) Siga todas las instrucciones.

5) No use este aparato cerca del agua.

6) Limpie este aparato con un paño seco.

7) No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las

instrucciones del fabricante.

8) No instale el equipo cerca de fuentes de calor tales como radiadores, acumuladores de

calor, estufas u otros aparatos (incluyendo amplificadores) que puedan producir calor.

9) Por su seguridad, utilice siempre enchufes polarizados o con puesta a tierra, y no

elimine o deshabilite nunca la conexión a tierra del aparato o del cable de alimentación

de corriente. Para enchufes polarizados requiere una clavija de dos polos, uno de los

cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone

de tres contactos, dos polos y la puesta a tierra. El conector ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado

con el equipo no se ajusta a su toma de corriente, consulte con un electricista para cambiar

la toma de corriente obsoleta.

10) Proteja los cables de suministro de energía de tal forma que no sean pisados o doblados,

especialmente los enchufes y los cables en el punto donde salen del aparato.

11) Use únicamente los dispositivos o accesorios especificados por el fabricante.

12) Use únicamente la carretilla, plataforma, trípode, soporte o mesa especificados por el

fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para

evitar daños y caídas al tropezar con algún obstáculo.

13) Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.

14) Confíe las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere

mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía

o el enchufe presentaran daños, se hubiera derramado un líquido o hayan caído objetos

dentro del equipo, si el aparato estuvo expuesto a la humedad o la lluvia, si ha dejado de

funcionar de manera normal o si ha sufrido algún golpe o caída.

Instrucciones de

seguridad Bienvenue Chez Behringer

Merci d’avoir fait conance aux produits Behringer en choisissant le

mixeur ligne MicroMIX MX400.

Ce mixeur compact quatre canaux est idéal pour tous ceux qui

souhaitent pouvoir mixer simplement et rapidement jusqu’à

4signaux ligne. Malgré sa taille incroyablement compacte, le MX400

garantit un son neutre de grande qualité même à volume maximal.

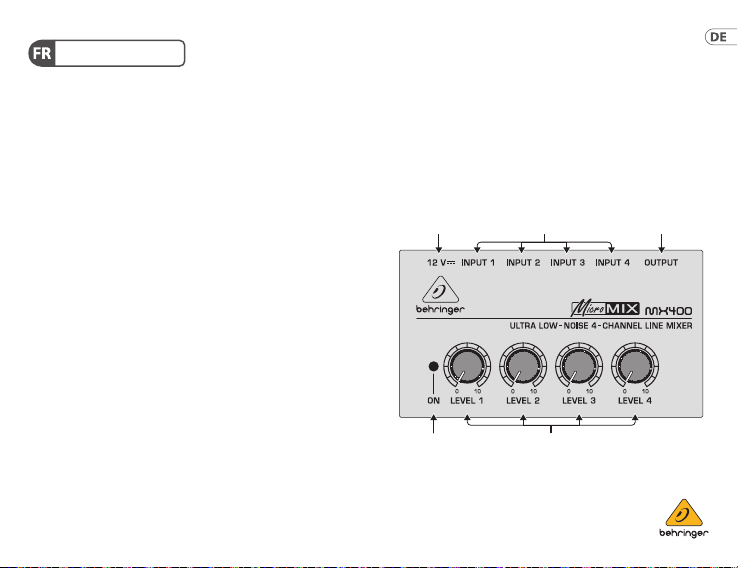

Commandes et Connexions

Commandeset connexions du MX400

(1)

(5)

(2) (3)

(4)

10 11

MICROMIX MX400 MICROMIX MX400

(1) Reliez le bloc d’alimentation fourni au connecteur 12 V du

MX400. Ce dernier est allumé dès que le bloc d’alimentation est

branché à la tension secteur. Pour désolidariser le MX400 du

secteur, vous devez donc débrancher son blocd’alimentation.

◊◊ Avant de mettre l’appareil en service, assurez-vous

que son connecteur secteur est facilement accessible.

Sivous montez le mixeur dans un rack, assurez-vous

qu’il est facile de le désolidariser du secteur soit via une

prise, soit via un interrupteur secteur.

(2) Câblez les sources sonores de niveau ligne aux quatre entrées

INPUT sur jacksasymétriques.

◊◊ Des distorsions peuvent apparaître dans un canal du

MX400 lorsque le volume de la source sonore alimentant

le canal en question est trop élevé !

(3) La sortie OUTPUT délivre le mixage des signaux des canaux.

Lasortie s’eectue sur une embase jack asymétrique.

(4) La LED ON s’allume pour signaler que le MX400 est en service.

(5) Les potentiomètres LEVEL règlent le volume de sortie de

chaque canal.

◊◊ N’oubliez pas que des niveaux de pression acoustique

élevés peuvent endommager irrémédiablement

votre système auditif ainsi que votre casque et/ou vos

haut-parleurs. Placez toutes les commandes de volume

en butée gauche avant de brancher l’appareil. Veillez

toujours à travailler à des puissances raisonnables.

NUMERO DE SERIE. Vous trouverez le numéro de série du MX400 sur

la base de l’appareil.

Applications

L’illustration suivante propose un exemple d’intégration du MicroMIX

MX400 dans votresystème.

Câblage du MX400

MicroMIX MX400

XENYX X2222USB

LINE IN

Keyboards

MICROMIX MX400

12 MICROMIX MX400

1) Lisez ces consignes.

2) Conservez ces consignes.

3) Respectez tous les avertissements.

4)Respectez touteslesconsignesd’utilisation.

5) N’utilisez jamais l’appareil à proximité d’un liquide.

6) Nettoyez l’appareil avec un chiffon sec.

7) Veillez à ne pas empêcher la bonne ventilation de l’appareil via ses ouïes de ventilation.

Respectez les consignes du fabricant concernant l’installation de l’appareil.

8) Ne placez pas l’appareil à proximité d’une source de chaleur telle qu’un chauffage, une

cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises

bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant

de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique, faites appel à un électricien pour

effectuer le changement de prise.

10) Installez le cordon d’alimentation de telle façon qu’il ne puisse pas être endommagé,

tout particulièrement à proximité des prises et rallonges électriques ainsi que de l’appareil.

11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés

par le fabricant.

12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des

surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez

précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures

en cas de chute.

13) Débranchez l’appareil de la tension secteur en cas d’orage ou si l’appareil reste inutilisé

pendant une longue période de temps.

14) Les travaux d’entretien de l’appareil doivent être effectués uniquement par du

personnel qualifié. Aucun entretien n’est nécessaire sauf si l’appareil est endommagé de

quelque façon que ce soit (dommages sur le cordon d’alimentation ou la prise par exemple),

si un liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie

ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

Consignes de sécurité Willkommen bei Behringer

Vielen Dank für Ihr Vertrauen in Behringer-Produkte, das Sie mit dem

Kauf des MicroMIX MX400 zum Ausdruck gebracht haben.

Für all diejenigen,die schnell und unkompliziert bis zu 4 Line-Signale

mischen möchten, ist dieser 4-Kanal Mixer ideal geeignet. Trotzseiner

verblüend kompakten Größe, garantiertdieser Mixer höchste

Klangqualität und Signaltreue, sogar bei maximalerLautstärke.

Bedienungselemente und Anschlüsse

Bedienungselemente und Anschlüsse des MX400

(1)

(5)

(2) (3)

(4)

14 15

MICROMIX MX400 MICROMIX MX400

(1) Über den 12 V-Anschluss schließen Sie das mitgelieferte

Netzteil an. Wird das Netzteil mit dem Netz verbunden, ist Ihr

MX400 automatisch eingeschaltet. Um das Gerät vom Netz zu

trennen, ziehen Sie bitte den Netzstecker.

◊◊ Wenn das Gerät in Betrieb genommen wird, stellen

Sie sicher, dass der Netzstecker leicht zugänglich ist.

Wird das Gerät in ein Rack montiert, sorgen Sie bitte

dafür, dass eine Trennung vom Stromnetz leicht durch

einen Stecker oder einen allpoligen Netzschalter

erfolgenkann.

(2) An diese vier 6,3-mm-Monoklinkenbuchsen (INPUT) werden

Signalquellen mit Line-Pegel angeschlossen.

◊◊ Ist die Lautstärke einer Signalquelle zu hoch

eingestellt, kann der Eingang des entsprechenden

Kanals verzerren!

(3) Die OUTPUT-Buchse (Ausgang) führt das MIX-Signal. Er ist als

6,3-mm-Monoklinkenanschluss ausgelegt.

(4) Die ON-LED leuchtet, wenn das MX400 in Betrieb ist.

(5) Die LEVEL-Regler regeln die Ausgangslautstärken der

einzelnenSignale.

◊◊ Wir möchten Sie darauf hinweisen, dass hohe

Lautstärken das Gehör schädigen und/oder Ihre

Kopfhörer beschädigen können. Drehen Sie bitte alle

Lautstärkeregler auf Null (Linksanschlag), bevor Sie

das Gerät in Betrieb nehmen. Achten Sie stets auf eine

angemessene Lautstärke.

SERIENNUMMER. Die Seriennummer des MX400 bendet sich auf der

Unterseite desGeräts.

Anwendungen

In der folgenden Abbildung sehen Sie ein Beispiel, wie Sie den

MicroMIX MX400 in Ihr Setup einbinden können.

Verkabelung des MX400

MicroMIX MX400

XENYX X2222USB

LINE IN

Keyboards

MICROMIX MX400

16 MICROMIX MX400

1) Lesen Sie diese Hinweise.

2) Bewahren Sie diese Hinweise auf.

3) Beachten Sie alle Warnhinweise.

4) Befolgen Sie alle Bedienungshinweise.

5) Betreiben Sie das Gerät nicht in der Nähe von Wasser.

6) Reinigen Sie das Gerät mit einem trockenen Tuch.

7) Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes

dieHerstellerhinweise.

8) Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind

z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9) Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten

Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter

Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steck-

kontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte

Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker,

damit die Steckdose entsprechend ausgetauscht wird.

10) Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt

ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der

Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt,

auf ausreichenden Schutz.

11) Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

12) Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die

vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätkombination, um

Verletzungen durch Stolpern zu vermeiden.

13) Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit

nicht benutzen.

14) Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen.

Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde

(z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das

Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät

nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

Wichtige

Sicherhteitshinweise Bem-Vindo à Behringer

Muito obrigado pela sua conança nos produtos Behringer, que

demonstrou com a compra do MicroMIX MX400.

Para todos os que desejam misturar de forma simples e rápida até 4

sinais de linha, este misturador de 4 canais é o ideal. Apesar das suas

dimensões surpreendentemente compactas, este misturador garante

uma elevada qualidade de som e manutenção do sinal, mesmo com a

máxima intensidade sonora.

Elementos de Comando e Ligações

Elementos de comando e ligações do MX400

(1)

(5)

(2) (3)

(4)

18 19

MICROMIX MX400 MICROMIX MX400

(1) Ligue o adaptador de rede fornecido ao conector de 12 V.

Quandoo adaptador de rede estiver ligado à corrente, o seu

MX400 é ligado automaticamente. Para desligar o aparelho da

corrente, desligue a cha.

◊◊ Quando o aparelho for colocado em funcionamento,

certique-se de que a cha está facilmente acessível. Se o

aparelho estiver montado numa prateleira, certique-se

de que é possível desligar facilmente da corrente, através

da cha ou de um interruptor de rede com todos os pólos.

(2) Nestes quatro conectores mono de 6,3 mm (INPUT), as fontes

de sinais são ligadas com nível de linha.

◊◊ Se a intensidade sonora de uma fonte de sinal estiver

regulada para muito alto, a entrada dos canais

correspondentes pode car distorcida!

(3) O conector OUTPUT (saída) conduz o sinal MIX. Este foi

concebido como um conector mono de 6,3 mm.

(4) O indicador luminoso ON acende quando o MX400 está em

funcionamento.

(5) O regulador LEVEL regula a intensidade sonora de saída de cada

sinal individual.

◊◊ Avisamos que uma intensidade sonora elevada pode

prejudicar a audição e/ou danicar o seu aparelho

auditivo. Por favor, rode todos os reguladores de som

para zero (para a esquerda), antes de colocar o aparelho

em funcionamento. Mantenha sempre uma intensidade

sonora adequada.

NÚMERO DE SÉRIE. O número de série do MX400 encontra-se na

parte inferior do aparelho.

Aplicações

a imagem seguinte, é apresentado um exemplo de como pode ligar o

MicroMIX MX400 na sua conguração.

Cablagem do MX400

MicroMIX MX400

XENYX X2222USB

LINE IN

Keyboards

Otros manuales para MicroMIX MX400

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de grabación de Behringer

Behringer

Behringer ULTRAFLEX PRO EX3200 Manual de usuario

Behringer

Behringer ULTRA-DI PRO DI800 Manual de usuario

Behringer

Behringer B-CONTROL Instrucciones de funcionamiento

Behringer

Behringer Multicom Pro MDX4400 Manual de usuario

Behringer

Behringer ULTRA-GRAPH PRO GEQ3102 Manual de usuario

Behringer

Behringer X V-AMP LX1-X Manual de usuario

Behringer

Behringer GUITAR LINK UCG102 Manual de usuario

Behringer

Behringer Virtualizer Pro DSP2024P Manual de usuario

Behringer

Behringer Virtualizer Pro DSP2024P Manual de usuario

Behringer

Behringer POWERPLAY 16 P16-I Instrucciones de funcionamiento y seguridad

Behringer

Behringer EURODESK MX3282A Manual de usuario

Behringer

Behringer XENYX CONTROL1USB Manual de usuario

Behringer

Behringer B-Control-Audio BCA2000 Manual de usuario

Behringer

Behringer X-TOUCH ONE Manual de usuario

Behringer

Behringer U-CONTROL UCA202 Manual de usuario

Behringer

Behringer Virtualizer Pro DSP2024P Guía de configuración

Behringer

Behringer MIDI FOOT CONTROLLER FCB1010 Manual de usuario

Behringer

Behringer U-CONTROL UCA202 Manual de usuario

Behringer

Behringer TM1 Manual de usuario

Behringer

Behringer 140 DUAL ENVELOPE/ LFO Manual de usuario

Behringer

Behringer SHARK DSP110 Manual de usuario

Behringer

Behringer DI800 Manual de usuario

Behringer

Behringer Ultrabass BX3000T Manual de usuario

Behringer

Behringer Virtualizer Pro DSP2024P Manual de usuario

Manuales populares de Equipo de grabación de otras marcas

KV2 Audio

KV2 Audio 500 Series Manual de usuario

Robotics Technologies

Robotics Technologies microBus-Cam II Manual de usuario

Seca

Seca 460 Manual de usuario

Cognex

Cognex MVS-8000 Series Manual de usuario

Mect

Mect MPNC006 Series Manual de usuario

Bad Caf

Bad Caf THE LEASH Manual de usuario

Strymon

Strymon NIGHTSKY Manual de usuario

Mitsubishi Electric

Mitsubishi Electric 16CH DIGITAL RECORDER DX-TL5000U Manual de usuario

Tews Technologies

Tews Technologies TPMC465 Manual de usuario

Honeywell

Honeywell Excel 50 Manual de usuario

SeaLevel

SeaLevel COMM+8.LPCI Manual de usuario

Arturia

Arturia AUDIOFUSE STUDIO Manual de usuario

Rukra

Rukra RK-1240 Manual de usuario

Samson

Samson SCOM Manual de usuario

Dynacord

Dynacord DPS260 Manual de usuario

Nice

Nice Core Manual de usuario

Pyle Pro

Pyle Pro PSS8 Manual de usuario

RF-System

RF-System TinyGate Manual de uso y cuidado
