BEHABELT FZ01 Vario Manual de usuario

Bedienungsanleitung

Manual

FZ01 Vario

Deutsch

Inhaltsverzeichnis

1.0 Allgemeine Informationen..........................................................................................................................4

2.0 Beschreibung.............................................................................................................................................4

3.0 Bedienung FZ01 Vario................................................................................................................................5

3.1 Riemen einspannen.......................................................................................................................5

3.2 Verschweißen ................................................................................................................................5

3.3 Entfernen des Schweißwulstes......................................................................................................6

3.4 Umbau der FZ01 Vario...................................................................................................................7

3.5 Wechsel der Spannbacken.............................................................................................................7

4.0 Übersicht BEHAbelt Schweißtechnik..........................................................................................................8

English

Content

1.0 General information .................................................................................................................................13

2.0 Properties ................................................................................................................................................13

3.0 Instruction manual FZ01 Vario.................................................................................................................14

3.1 Clamp the belt .............................................................................................................................14

3.2 Weld the belt ...............................................................................................................................14

3.3 Remove the bead.........................................................................................................................15

3.4 Modiﬁcation of the FZ01 Vario.....................................................................................................16

3.5 Change of clamping jaws.............................................................................................................16

4.0 BEHAbelt Welding tools & Accessories....................................................................................................17

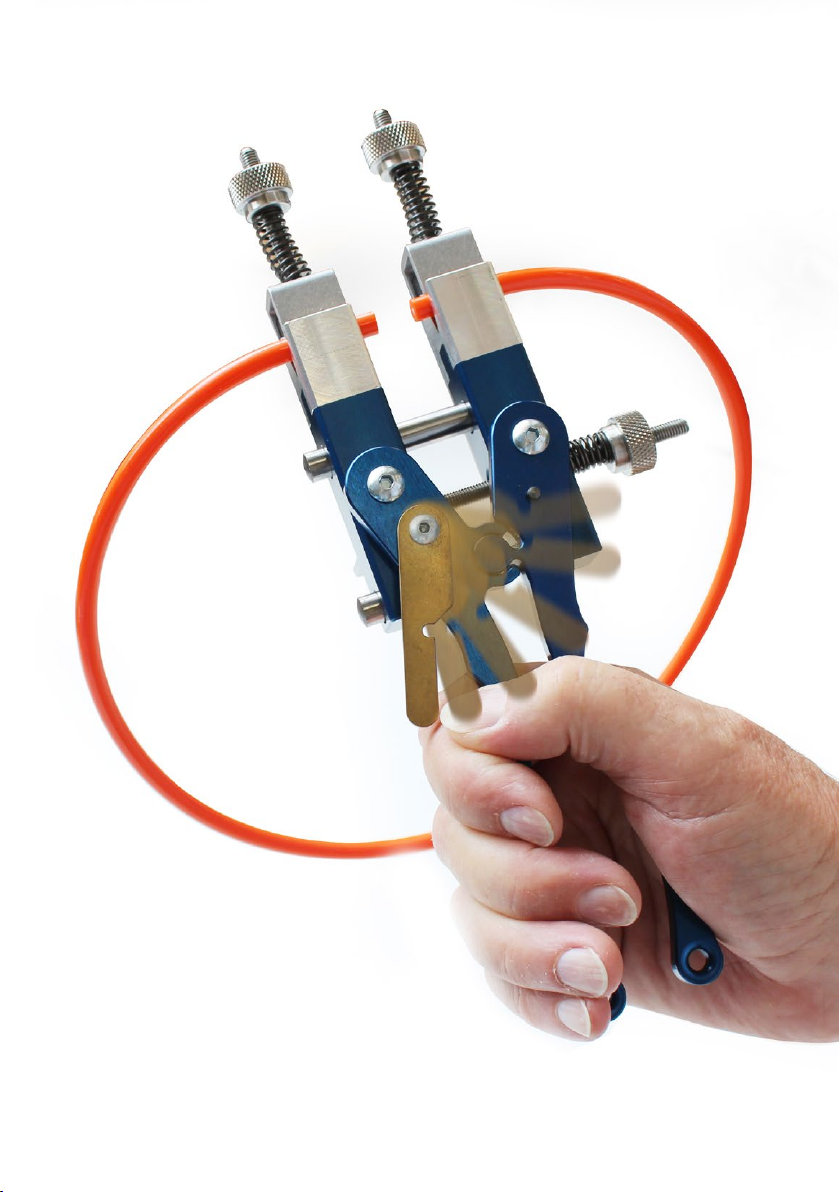

1.0 Allgemeine Informationen

Die FZ01 Vario Führungszange bietet in Kombination mit einem Spiegelschweißgerät (z.B.

BEHAbelt EErgo) das schnelle, sichere und besonders präzise Endverbinden von PU- und

TPE-Proﬁlen.

Für Rundriemen bis Ø 10mm und für Keilproﬁle bis 10x6mm.

Die FZ01 Vario Führungszange kann in Bauform A (mit Griffen) und Bauform B (ohne

Griffen) umgebaut bzw. verwendet werden.

Die Spannbacken 4sind austauschbar, damit auch Sonderspannbacken für Spezial-

proﬁle montiert werden können.

Robuste Metallausführung.

Maße: 240 x 125 x 50mm

Gewicht: ca. 365 g

2.0 Beschreibung

1. Rändelschrauben mit Feder

zum Einstellen des Spanndrucks

2. Rändelschraube mit Feder

zum Einstellen des Anpressdrucks

3. Klemmhalter zum Fixieren

der Riemenproﬁle

4. Auswechselbare Spannbacken

5. Gewindestift zum Festsetzen

der Spannbacken

6. Halteriegel zur Feststellung

der Einlegeposition

7. Führungsbolzen

8. Abnehmbare Haltegriffe

FZ01 Vario ohne Griffe

3.0 Bedienungsanleitung

Wir bitten um Beachtung dieser Bedienungsanleitung und empfehlen bei der ersten

Benutzung eine Probeschweißung durchzuführen.

3.1 RIEMEN EINSPANNEN

Riemen vor dem Verschweißen auf Raumtemperatur vorwärmen, um eine gute Schweiß-

naht zu erhalten. Beide Enden des zu verbindenden Proﬁls plan abschneiden.

Halteriegel 6an der Zange einrasten.

Klemmhalter 3jeweils hoch drücken und Proﬁl einschieben.

Proﬁlenden vermittelt in die Zange auf Anschlag einlegen.

3.2 VERSCHWEISSEN

Haltegriffe 8zusammendrücken. Dabei klinkt der Halteriegel 6automatisch aus.

Schweißspiegel zwischen die beiden Riemenenden einführen und die Haltegriffe ent-

spannen. Der seitliche Federdruck 2presst die beiden Riemenenden während des

Schmelzprozesses automatisch an die heiße Spiegelﬂäche.

Das Schweißgut quillt bei einer guten Verschweißung blasenfrei ca. 3 - 4mm zwischen

den Riemenenden und dem Schweißspiegel hervor.

Die Führungszange leicht öffnen und den Schweißspiegel schnell herausziehen, ohne

dass größere Mengen Schmelzgut am Spiegel haften bleiben. Danach die Haltegriffe

sofort entspannen. Der zuvor seitlich eingestellte Anpressdruck drückt die Proﬁlenden

mit einem deﬁnierten Anpressdruck zusammen.

Verschweißtes Proﬁl ca. 3 - 5 Min. in der Führungszange aushärten lassen.

3.3 ENTFERNEN DES SCHWEISSWULSTES

Der Schweißspiegel muss grundsätzlich nach jeder Schweißung von anhaftenden

Kunststoffresten mit einem Baumwolllappen gereinigt werden, um eine Verunreinigung

der nächsten Schweißnaht zu vermeiden. Auf keinen Fall ein Messer oder harten Gegen-

stand verwenden, da dies die Antihaftbeschichtung beschädigen würde.

Das Proﬁl entnehmen und den Schweißwulst mit dem BEHAbelt Seitenschneider SE02

entfernen.

3.4 UMBAU DER FZ01 VARIO

Die Haltegriffe 8mit Hilfe eines Inbusschlüssels (3mm) abmontieren.

Die seitliche Feder von außen nach innen montieren und mit der Rändelschraube 2

seitlich arretieren.

3.5 WECHSEL DER SPANNBACKEN

Rändelschrauben 1, Feder und Klemmhalter 3abmontieren.

Die Gewindestifte 5mit Hilfe eines Inbusschlüssels (1,5mm) lösen. Die Spannbacken

4herausnehmen und die passenden einsetzen.

Klemmhalter 3und Feder wieder einbauen und mit den Rändelschrauben 1

arretieren.

4.0 Übersicht BEHAbelt Schweißtechnik

SPIEGELSCHWEISSGERÄTE

BEHAbelt EErgo

High-End-Spiegelschweißgerät für PU-/TPE-Proﬁle

· Aufheizzeit nur ca. 2 Minuten.

· Innovative Sicherheitsablage.

· Ergonomisches Design.

· Eindeutige Anzeige die richtigen Schweißtemperatur

für PU und TPE.

BEHAbelt Multi TC

Spiegelschweißgerät für PU-/TPE-Proﬁle

· Einfache und sichere Handhabung

· Schnelle Aufheizzeit

· Optische Anzeige bei Erreichen der Schweiß-

temperatur

BEHAbelt SG02 & SG03

Spiegelschweißgeräte für PU oder TPE-Proﬁle

· SG02 Schweißspiegel für Polyurethan (PU)

· SG03 Schweißspiegel für Polyester (TPE)

TPE

WEITERE SCHWEISSGERÄTE

BEHAbelt RS02

Reibschweißmaschine für PU-Proﬁle

· Keine Aufheiz- oder Rüstzeiten; drehzahlgesteuerte

Reibwärme verschweißt innerhalb von Sekun-

den.

· Präzisionsspannbacken und automatische

0-Stellung verhindern versetzte Schweißnähte.

· Austauschbare Spannbacken ermöglichen das

Verschweißen unterschiedlichster Rund-

(6 bis 20mm) und Keilriemen (6x4 bis 22x14mm).

BEHAbelt HP01

Heißpresse für perfekte Stoß- und Überlapp-

verschweißungen von PU- und TPE-Proﬁlen

· Vollautomatisierter Vulkanisier- und Kühlprozess

verhindert Anwendungsfehler und gewährt somit

Prozesssicherheit.

· Austauschbare Formschuhe ermöglichen das

Verschweißen unterschiedlichster Proﬁle bis hin zu

Zahnriemen.

· Intuitive Controllermenüführung.

· Datenlogging mit integrierter Funktionsdiagnose

zur Qualitätssicherung der Schweißung

· Speicherung und Änderung von Rezepturen

innerhalb weniger Sekunden

· Beste Schweißmethode für Proﬁle mit Zugträger

(Aramid, Polyester und Stahl) mittels Überlapp-

verschweißung

WERKZEUGE

BEHAbelt Führungszangen FZ02/3 und FZ02/3F

für größere Rund- und Keilproﬁle sowie Flachbänder

bis 60mm

· Anpassungen möglich für Sondergeometrien.

· Robuste und hochwertige Metallausführung.

· Für 90°-Grad-Schweißungen.

BEHAbelt Führungszange FZ01

für Rundriemen bis ∅10 mm und Keilriemen bis

Proﬁl 10 (Z)

· Sehr handlich und leicht.

· Schnelles Endverbinden von PU- und TPE-Proﬁlen

BEHAbelt Scheren und Seitenschneider

verschiedene Ausführungen

· Schere AS02 mit Prisma für Rundriemen.

· Schere AS03 mit Anschlag (fest).

· Schere AS04 mit Winkelanschlag (verstellbar).

· Seitenschneider SE02 zum Entfernen des Wulstes.
