4. Technische Daten
Motortyp 2-Takt-Motor, luftgekühlt, Chromzylinder
Motorleistung (max.).................... 0,7 kW / (1 PS)
Hubraum................................................ 25,4 cm3
Leerlaufdrehzahl Motor............. 3000 ± 300 min-1
Max. Drehzahl Motor........................... 9500 min-1
Max. Drehzahl
Sense: .................................................9500 min-1
Trimmer: ..............................................8000 min-1
Zündung .......................................... Elektronisch
Antrieb ................................. Zentrifugalkupplung
Gewicht (leerer Tank).................................... 6 kg
Schnittkreis-Faden Ø ................................. 48 cm
Schnittkreis-Messer Ø ............................ 25,5 cm
Fadenlänge................................................. 2,5 m
Faden-Ø................................................... 2,4 mm
Tankinhalt...................................................... 0,6 l
Zündkerze...............Torch BM6A / NGK BPMR7A
Gefahr!
Geräusch und Vibration
Schalldruckpegel LpA......................... 99,84 dB(A)
Unsicherheit KpA.........................................2,5 dB
Schallleistungspegel LWA ...................... 112 dB(A)
Unsicherheit KWA ........................................2,5 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Betrieb
Schwingungsemissionswert ah= 8,57 m/s2
Unsicherheit K = 1,5 m/s2
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
5. Montage
5.1.1 Montage des Führungsholmes (Abb. 3)
Schrauben Sie die Baugruppe Führungsholm (2)
mit den 4 Innensechskantschrauben M6x20 (20)
an der Baugruppe Motor (1) fest.
5.1.2 Montage Führungshandgriff
Montieren Sie den Führungshandgrifflinks (3b)
bzw. den Führungshandgriffrechts (3a) wie in den
Abbildungen 4a-4b dargestellt. Die Löcher in den
Führungshandgriffen dienen als Schraubenauf-
nahme. Ziehen Sie die Schrauben (16) am Ober-
teil der Führungshandgriffhalterung (19) fest.
5.1.3 Tragegurt und Kabel befestigen
Haken Sie wie in Abb. 8a-8c dargestellt den Tra-
gegurt (15) in die Halterung ein. Anschließend
befestigen Sie das Kabel mittels der beigelegten
Kabelbinder (31) am Führungsholm und Füh-
rungshandgriff(Abb 4c).
5.1.4 Montage der Messerschutzhaube
Beim Arbeiten mit dem Schnittmesser muss die
Schnittmesser-Schutzhaube montiert sein.
Die Montage der Schnittmesser-Schutzhaube
erfolgt wie in Abbildung 5 dargestellt.
5.1.5 Montage/Ersetzen des Schnittmessers
Die Montage des Schnittmesser ist auf den Bil-
dern 6a-6g zu sehen. Die Demontage erfolgt in
umgekehrter Reihenfolge.
• Mitnehmerscheibe (22) auf die Zahnwelle
stecken (Abb. 6b)
• Schnittmesser (18) auf der Mitnehmerschei-
be arretieren (Abb. 6c)
• Druckplatte (23) über das Gewinde der Zahn-
welle stecken (Abb. 6d)
• Abdeckung Druckplatte (24) aufstecken (Abb.
6e)

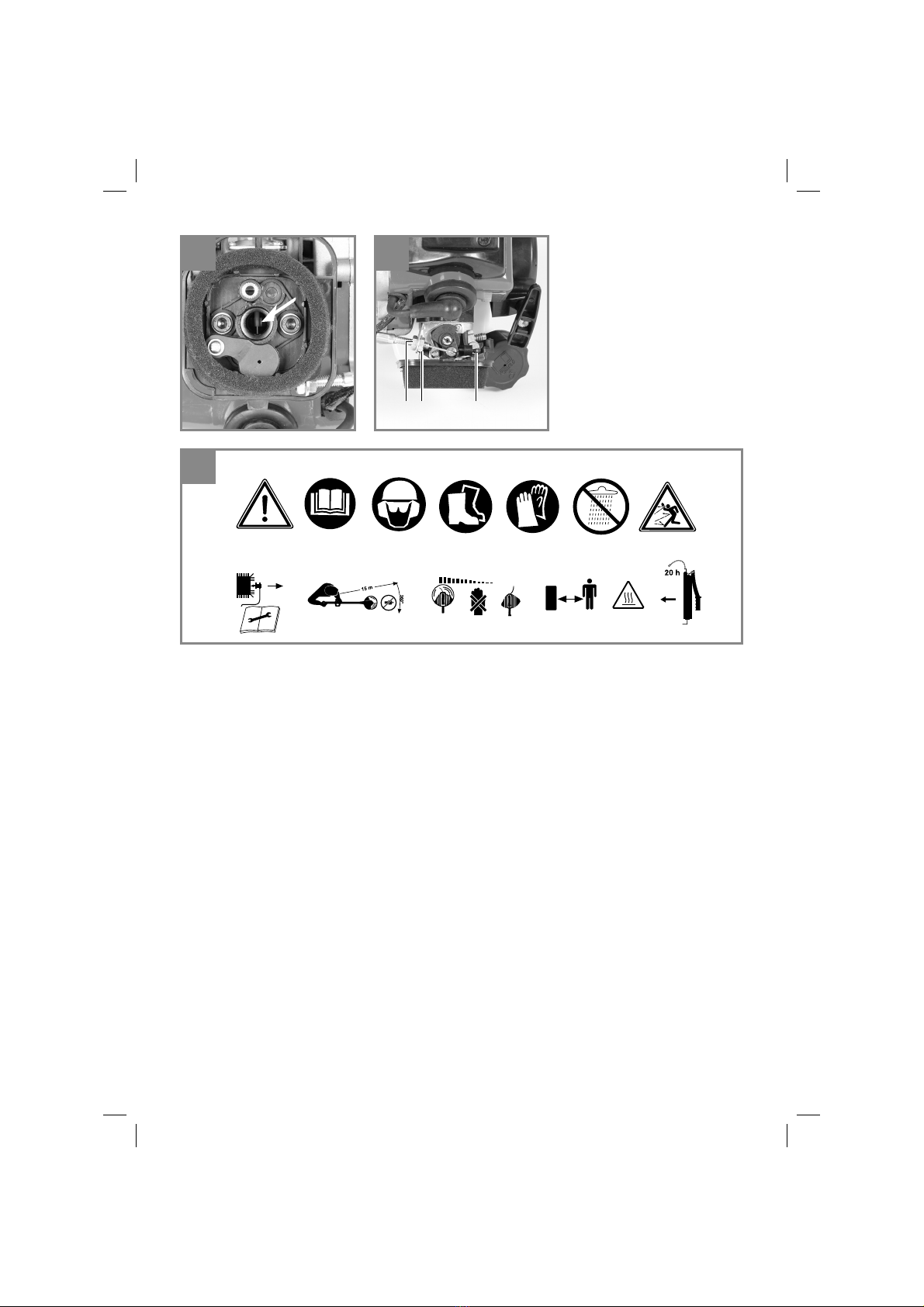

• Die Bohrung der Mitnehmerscheibe suchen,
mit der darunter liegenden Kerbe überein
bringen und mit dem mitgelieferten Inbus-
schlüssel (29) arretieren um nun die Mutter
(25) anzuziehen (Abb. 6f/6g). Hinweis: Links-
gewinde
