Allgemeines
Nachfolgend finden Sie die Erklärungen der verwendeten Symbole
dieser Betriebsanleitung.
Zeichenerklärung Dieses Zeichen bedeutet ausführende Tätigkeiten.
●Dieses Zeichen steht für ergänzende technische Informationen.
Dieses Symbol steht vor jenen Textstellen, die besonders zu
beachten sind, damit der ordnungsgemässe Einsatz des Gerätes
gewährleistet ist.
Dieses Symbol steht vor jenen Textstellen, die zusätzliche wichtige
Informationen liefern.
Kursivschrift Zum schnellen Auffinden von Informationen sind wichtige Begriffe in
der linkenTextspalte kursiv wiedergegeben.
1 Sicherheitshinweise
Allgemeine Hinweise
Das Gerät ist nach den anerkannten Regeln derTechnik entwickelt
und gebaut worden. Das Gerät hat das Herstellerwerk betriebsbereit
und in sicherheitstechnisch einwandfreiem Zustand verlassen!
Um diesen Geräte-Status zu erhalten, ist es erforderlich, dass Sie
das Gerät
- bestimmungsgemäss,
- sicherheits- und gefahrenbewusst,
- unter Beachtung dieser Betriebsanleitung und insbesondere dieser
Sicherheitshinweise installieren/betreiben!
Stellen Sie sicher, dass das Personal die Betriebsanleitung, und hier
besonders das Kapitel „Sicherheitshinweise“, gelesen und verstan-
den hat. Ergänzend zur Betriebsanleitung sind allgemeingültige ge-
setzliche und sonstige verbindliche Regelungen zur Unfallverhütung
und zum Umweltschutz zu beachten und sicherzustellen.
Diese Anleitung ist eine Ergänzung zu bereits vorhandenen Doku-
mentationen (Datenblatt, Montageanleitung, Katalog).
Bestimmungsgemässe Verwendung
Das Einsatzgebiet des Gerätes umfasst das Steuern und Überwa-
chen von industriellen Prozessen in der Metall-, Holz-, Kunststoff-,
Papier-, Glas-, Textilindustrie u. ä.
Das Gerät darf nur
- in ordnungsgemäss eingebautem Zustand und den
- entsprechenden Angaben der Technischen Daten betrieben werden
PA203
www.baumer.com 3
Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter
ist nicht bestimmungsgemäss und kann in Verbindung mit den zu
steuernden/überwachenden Anlagen/Maschinen/Prozessen zu
- tödlichen Verletzungen,
- schweren Gesundheitsschäden,
- Sachschäden oder
- Schäden an den Geräten führen!
Die Überspannungen, denen das Gerät an den Anschlussklemmen
ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II
(siehe Technische Daten) begrenzt sein!
Das Gerät darf nicht
- in explosionsgefährdeten Bereichen,
- als Medizingeräte,
- in Einsatzbereichen, die nach EN 61010 ausdrücklich genannt sind,
betrieben werden!
Wird das Gerät zur Steuerung/Überwachung von Maschinen oder
Prozessen benutzt, bei denen infolge Ausfall/Fehlfunktion oder Fehl-
bedienung des Gerätes
- eine lebensbedrohende Gefahr,
- gesundheitliche Risiken oder
- die Gefahr von Sach- oder Umweltschäden entstehen könnte(n),
dann müssen entsprechende Sicherheitsvorkehrungen getroffen
werden!
Manipulationen am Gerät können dessen Funktionssicherheit negativ
beeinflussen und somit Gefahren hervorrufen!
Führen Sie keine Reparaturen am Gerät durch! Schicken Sie defekte
Geräte an den Hersteller zurück!
Installation/Inbetriebnahme
Bei Veränderungen (einschliesslich des Betriebsverhaltens), die die
Sicherheit beeinträchtigen, ist das Gerät sofort ausser Betrieb zu set-
zen. Bei Installationsarbeiten an den Geräten ist die Stromversor-
gung unbedingt abzuschalten. Installationsarbeiten dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
Nach korrekter Montage und Installation ist das Gerät betriebsbereit.
Wartung/Instandsetzung
Stromversorgung aller beteiligten Geräte unbedingt abschalten.
Wartungs- und Instandsetzungsarbeiten dürfen nur von entspre-
chend ausgebildeten Fachkräften ausgeführt werden.
Bei erfolgloser Störungssuche darf das Gerät nicht weiter eingesetzt
werden. Setzen Sie sich bitte mit dem Hersteller in Verbindung.
PA203
4www.baumer.com
2 Beschreibung
2.1 Systembeschreibung
Die Prozessanzeige eignet sich zu Darstellung von Strom und Span-
nung in industriellen Einsatzgebieten.
- Spannungseingang AC/DC bis 600 V
- Stromeingang AC/DC bis 5 A
- Anzeigebereich linearisierbar
- LED-Anzeige, 4-stellig und programmierbar
- DIN-Gehäuse 48 x 24 mm
2.2 Anzeigenbereich
Positive Steigung: Die Anzeige-Skalierung bestimmt die Relation zwischen Eingangs-
signal und Anzeigewert. Bei einem linearen Verhalten müssen zwei
Mess- (inP) bzw. Anzeigewerte (dSP) definiert werden. Um die be-
ste Präzision zu erreichen, sollten diese 2 Punkte an beiden Enden
des Anzeigebereiches gewählt werden.
Anzeige-
wert 2
Anzeige-
wert 1
Messwert 1 Messwert 2
Negative Steigung: Die Koordinaten dieser 2 Punkte können direkt über die Tastatur
eingegeben werden (Tastatur Modus) oder die anstehenden Mess-
werte werden automatisch übernommen und es müssen nur noch
die zugeordnete Anzeigewerte über Tastatur eingegeben werden
(Teach Modus).
Anzeige-
wert 1
Anzeige-
wert 2
Messwert 1 Messwert 2
Anzeige
4-stellige Anzeige
Fläche für Einheitenaufkleber
PA203
www.baumer.com 5
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige
Anschlussbeispiele vorgestellt.
3.1 Anschlussbelegung
%HWULHEVVSDQQXQJ
$
9
&RPPRQ
(LQJDQJ6WURP6SDQQXQJ
Litzenanschluss aus Gründen des Berührungsschutzes nach EN
61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
3.2 Ein- und Ausgänge
Messbereich Auflösung Eingangswiderstand
100 V 0,1 V 3 MΩ
600 V 0,1 V 3 MΩ
1 A 1 mA 14 mΩ
5 A 1 mA 14 mΩ
Bei Wechselspannung (AC) maximal 1 kHz Signale
3.3 Betriebsspannung anschliessen
Es stehen verschiedene Betriebsspannungen zur Verfügung.
Das Gerät muss netzseitig über die empfohlene externe Sicherung
betrieben werden.
Betriebsspannung externe Absicherung
85...265 VAC, (50/60 Hz) und 100...300 VDC
M 100 mA
21...53 VAC, (50/60 Hz) und 10,5...70 VDC M 500 mA
PA203
6www.baumer.com
3.4 Anschlussbeispiele
Eingang
Spannung bis 600 V Prozessanzeige
V
Eingang
Strom bis 5 A Prozessanzeige
I
4 Bedienerebene - Programmierebene
Bedienerebene
Das Gerät befindet sich nach dem Einschalten der Betriebsspannung
automatisch in der Bedienerebene. Es wird der aktuelle Wert ange-
zeigt.
Programmierebene
Das Gerät wird mittels drei Tasten parametriert. Diese befinden sich
auf der unteren Seite des Frontrahmens.
Tastatur
(Sicht von unten)
Tastenfunktion
Taste
Dient zum Einstieg in die Programmierebene und zur Auswahl der
Programmierzeile.
Taste
Dient zur Funktionsauswahl oder Dekadenauswahl in der Program-
mierzeile. Die jeweils angewählte Dekadenstelle blinkt.
Taste
Dient zum inkrementieren (hochzählen) der angewählte Dekade.
PA203
www.baumer.com 7
Programmiervorgang
1. Taste drücken, [Pro] wird angezeigt für Einstieg in die Program-
mierung. Nach wiederholtem Tastendruck erscheint die erste
Programmierzeile lnP (Auswahl Eingangsignal).
2. Die benötigten Programmierzeilen mittels der drei Tasten ,
und parametrieren.
3. Nach der letzten Programmierzeile werden, durch Drücken der
Taste , die Parameter automatisch gespeichert und kurz [Stor]
angezeigt bevor das Gerät selbstständig die Programmierebene
verlässt.
4. Der Einstieg in die Programmierung kann in der Programmier-
ebene gesperrt werden. Die verschiedenen Programmierzeilen
können dann nur visualisiert aber nicht geändert werden. Beim
Einstieg in die Programmierebene erscheint dann [dAtA] anstelle
von [Pro].
4.1 Eingangskonfiguration
Auswahl Eingangsignal
DC Strom oder Spannung
AC Strom oder Spannung
Spannung bis 600 V
Spannung bis 100 V
Strom bis 5 A
Strom bis 1 A
4.2 Anzeigekonfiguration
Anzeige Skalierungsmodus
Tastatur Modus
Teach Modus
Erster Messwert
Im SCAL Modus muss dieser Wert über Tastatur eingegeben wer-
den. Im Teach Modus wird der Wert des anstehende Analogsignals
übernommen.
Anzeigewert zum ersten Messwert
Dieser Wert muss über die Tastatur eingegeben und dem ersten
Messwert zugeordnet werden.
Zulässiger Bereich
von –1999 bis 9999 bei DC und
von 0 bis 9999 bei AC.
Dezimalpunkt
Positionierung Dezimalpunkt auf dSP1 bezogen.
PA203
8www.baumer.com

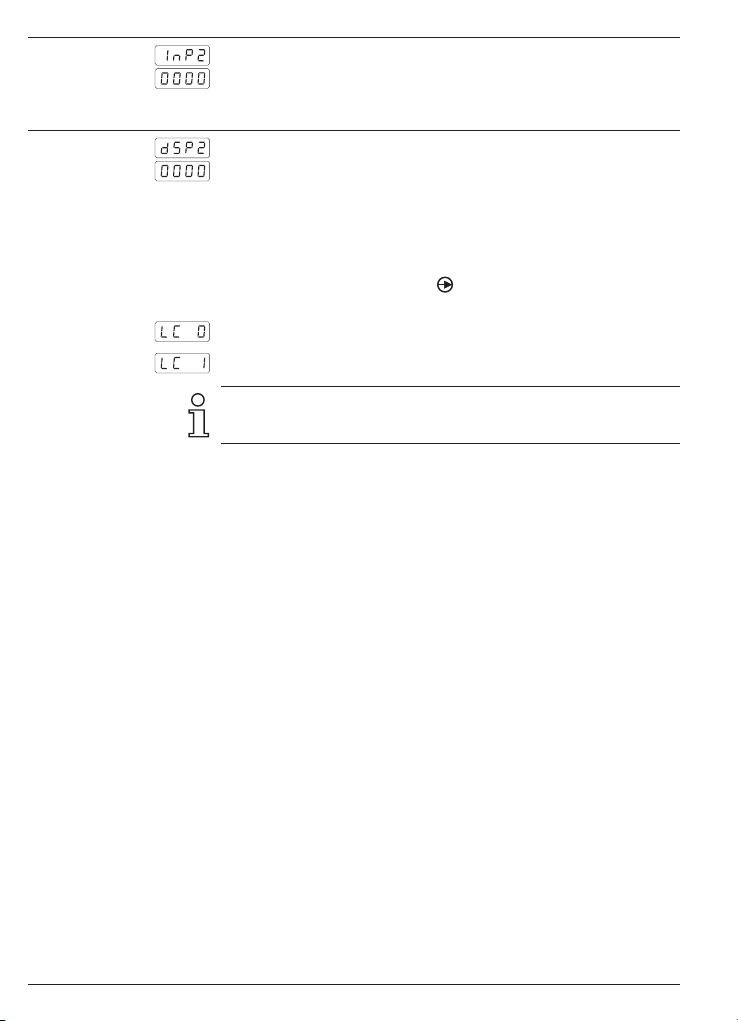

Zweiter Messwert
Im SCAL Modus muss dieser Wert über Tastatur eingegeben
werden ImTeach Modus wird der Wert des anstehende Analog-
signals übernommen.
Anzeigewert zum zweiten Messwert
Dieser Wert muss über die Tastatur eingegeben und dem zweiten
Messwert zugeordnet werden.
4.3 Programmierung sperren
Der Zutritt zur Programmierzeile „Programmierung sperren“
erfolgt am Ende der Anzeigenkonfiguration wie folgt:
Nach Eingabe von „dSP2“ Taste 5 s gedrückt halten. Ziffer 0 oder
1 bei “LC“ eingeben.
Programmiersperre inaktiv
Programmiersperre aktiv
Wenn die Programmierung gesperrt ist können die Programmierzei-
len nur noch visualisiert, aber nicht geändert werden. Beim Einstieg
in die Programmierebene erscheint dann [dAtA] anstelle von [Pro].
PA203
www.baumer.com 9
5 Technische Daten
Technische Daten - elektrisch
Betriebsspannung 21...53 VAC (50/60 Hz) oder
10,5...70 VDC
85...265 VAC (50/60 Hz) oder
100...300 VDC
Leistungsaufnahme 1,8 W
Anzeige LED, 7-Segment Anzeige (mit 60
Einheitenaufkleber für Front)
Stellenzahl 4-stellig
Ziffernhöhe 10 mm
Anzeigenbereich -1999...9999 (DC)
0...9999 AC („OuE“ als overflow
Anzeige)
Anzeigenrefresh 250 ms
A/D-Wandler Prinzip ∑∆
Auflösung 16 Bit
Messrate 20/s
Messgenauigkeit ±(0,1%+3Digit)
Temperaturkoeff. 100ppm/°C
Analogeingang Strom- oder Spannungseingang
Programmierbare Messbereich
Parameter Messeinheit
Anzeigenbereich linearisierbar
Dezimalpunkt
Datenspeicherung >10 Jahre im EEPROM
Auslegung Schutzklasse II
DIN EN 61010-1 Überspannungskategorie II
Verschmutzungsgrad 2
Störaussendung DIN EN 61000-6-3
Störfestigkeit DIN EN 61000-6-2
Technische Daten - mechanisch
Umgebungstemperatur -10...+60 °C
Lagertemperatur -25...+85 °C
Relative Luftfeuchte 95 % nicht betauend
Anschluss Federkraftklemme steckbar
Aderquerschnitt 1 mm² (Raster 2,54)
2,5 mm2(Raster 7,62)
Schutzart DIN EN 60529 IP 65 (frontseitig)
Bedienung / Tastatur 3 Kurzhubtasten unter Frontrahmen
Gehäuseart Einbaugehäuse
Abmessungen B x H x L 48 x 24 x 106 mm
Montageart Frontplatteneinbau mit Spannrahmen
Werkstoffe Gehäuse: Polycarbonat UL 94V-0
Masse ca. 50 g
PA203
10 www.baumer.com
5.1 Abmessungen
PA203 - ohne Spannrahmen
PA203 - Spannrahmenmontage
6 Bestellbezeichnung
PA203.00 AX01
Betriebsspannung
4 85...265 VAC und 100...300 VDC
5 21...53 VAC und 10,5...70 VDC
Tabla de contenidos
Idiomas:
Otros manuales de Monitor de Baumer
Baumer
Baumer PA418 Manual de usuario
Baumer
Baumer N153 Manual de usuario
Baumer
Baumer PCD41 PX01 Series Manual de usuario
Baumer
Baumer PA201 Manual de usuario
Baumer
Baumer PA210 Manual de usuario
Baumer
Baumer PA220 Manual de usuario
Baumer
Baumer N 152 Manual de usuario
Baumer
Baumer NE1218 Manual de usuario
Baumer
Baumer PA408 Manual de usuario
