Bauknecht DNV 3460 Instrucciones de montaje

5019 418 33053



DNI 3360IN-3460 / DNV 3460

DNHI 3660-3690 / DNHV 3660

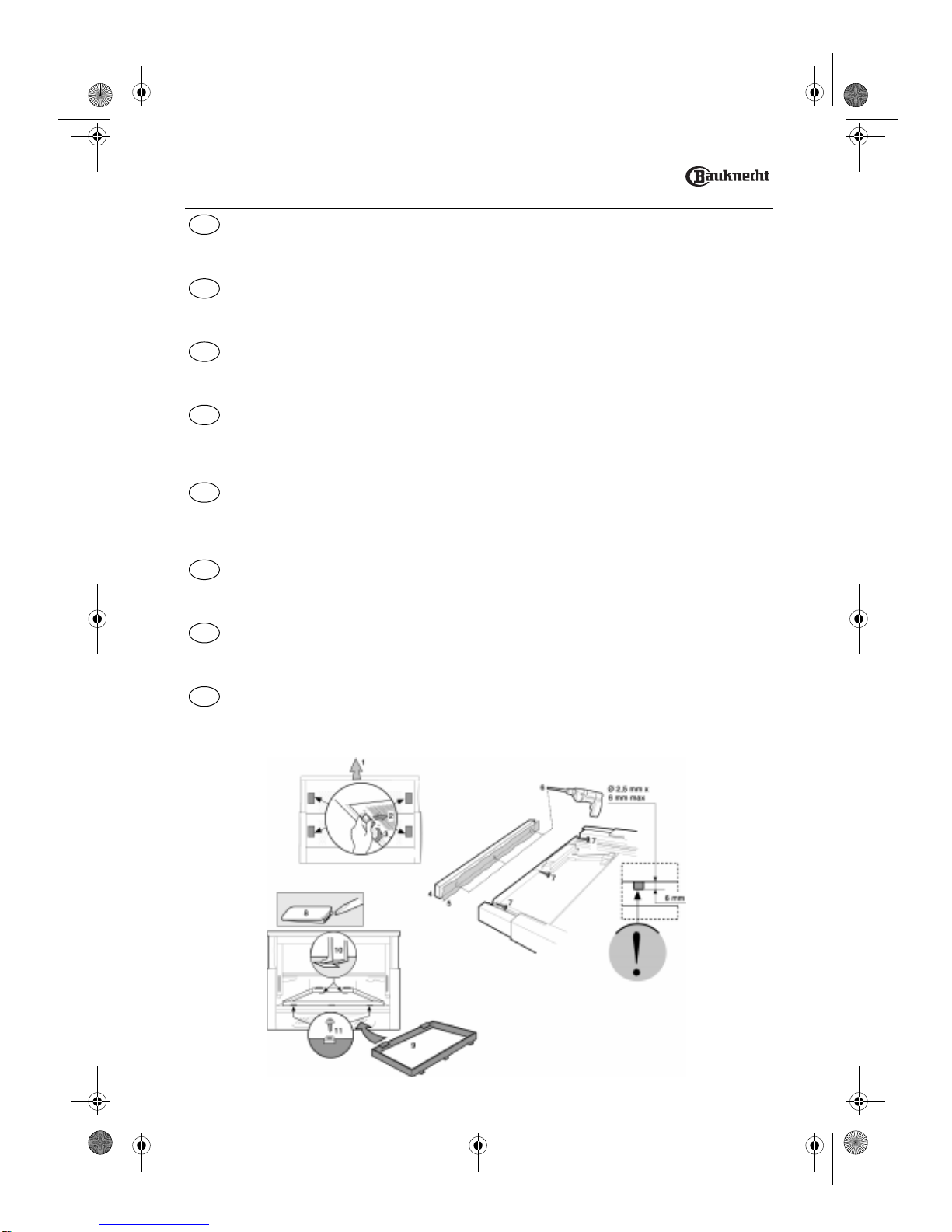

INSTALLATIONSANGABEN

Mindestabstand zur Kochfläche: 43 cm (Elektroplatten), 65 cm

(Gas-, Öl- oder Kohlekochplatten). Einige Modelle werden mit einem Multianschluss

für Abwasserrohre mit einem Innendurchmesser von 100-110-125 mm geliefert.

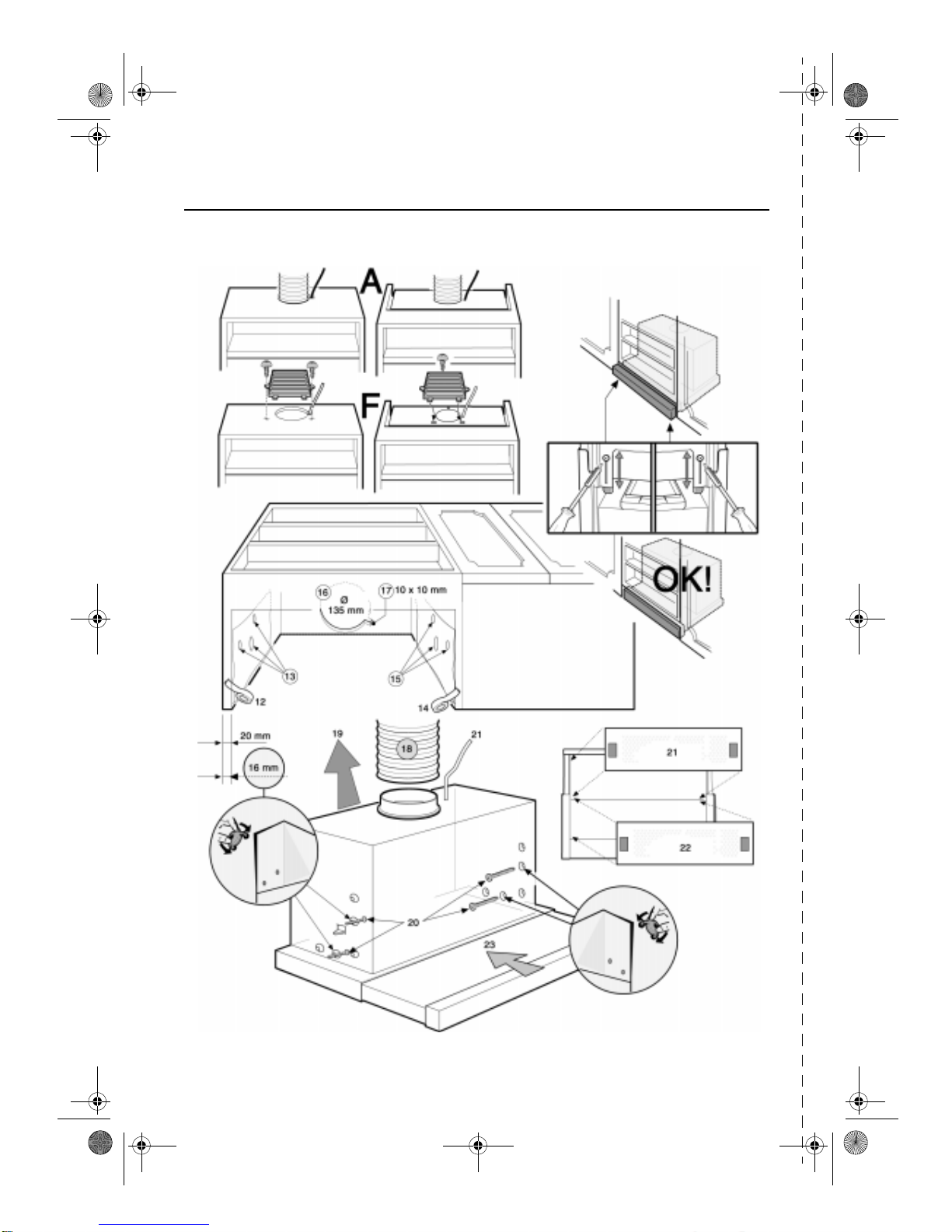

INSTALLATION SHEET

Minimum height above cooker: 43 cm (electric cookers), 65 cm

(gas, gasoil or coal cookers). Some models are provided with a multi-fitting for exhaust

pipes with an internal diameter of 100-110-125 mm.

FICHE D'INSTALLATION

Distance minimale par rapport à la cuisinière : 43 cm (cuisinière électrique), 65 cm

(cuisinière à gaz, à mazout ou à charbon). Certains modèles sont équipés d'un

multiraccord pour tuyaux d'évacuation ayant un diamètre intérieur de 100-110-125 mm.

INSTALLATIESCHEMA

Min. afstand van het kooktoestel: 43 cm (elektrische kooktoestellen) 65 cm

(kooktoestellenop gas, olie of kolen). Enkele modellen worden geleverd met een

meervoudig verbindingsstuk voor afvoerleidingen met een binnendiameter van

100-110-125 mm.

FICHA DE INSTALACIÓN

Distancia mínima desde los quemadores: 43 cm (quemadores eléctricos), 65 cm

(quemadores a gas, gasóleo o carbón). Algunos modelos llevan en dotación un racor

múltiple para tubos de evacuación de humos con un diámetro interior de 100-110-125

mm.

FICHA DE INSTALAÇÃO

Distância mínima do fogão: 43 cm (fogões eléctricos), 65 cm (fogões a gás, óleo ou

carbono). Alguns modelos têm previsto, no próprio fornecimento, uma multi-junção

para os tubos de despejo que têm um diâmetro interno de 100-110-125 mm.

SCHEDA INSTALLAZIONE

Distanza minima dai fuochi: 43 cm (fuochi elettrici), 65 cm (fuochi a gas, gasolio o

carbone). Alcuni modelli prevedono in dotazione un multiraccordo per tubi di scarico

aventi diametro interno di 100-110-125 mm.

ùüùü+ùùùþ

ü$12.)12.1.)2"0120"FP02!"0120"FP

0120".0! #02!0. #0! #.!1. 2./.2#12 0 1)

 .)!.)!.1&0"..&"001&20!/02! PP

41833053.fm Page 1 Tuesday, June 29, 2004 11:56 AM

5019 418 33053



DNI 3360IN-3460 / DNV 3460

DNHI 3660-3690 / DNHV 3660

41833053.fm Page 2 Tuesday, June 29, 2004 11:56 AM

5019 418 33053



DNI 3360IN-3460 / DNV 3460

DNHI 3660-3690 / DNHV 3660

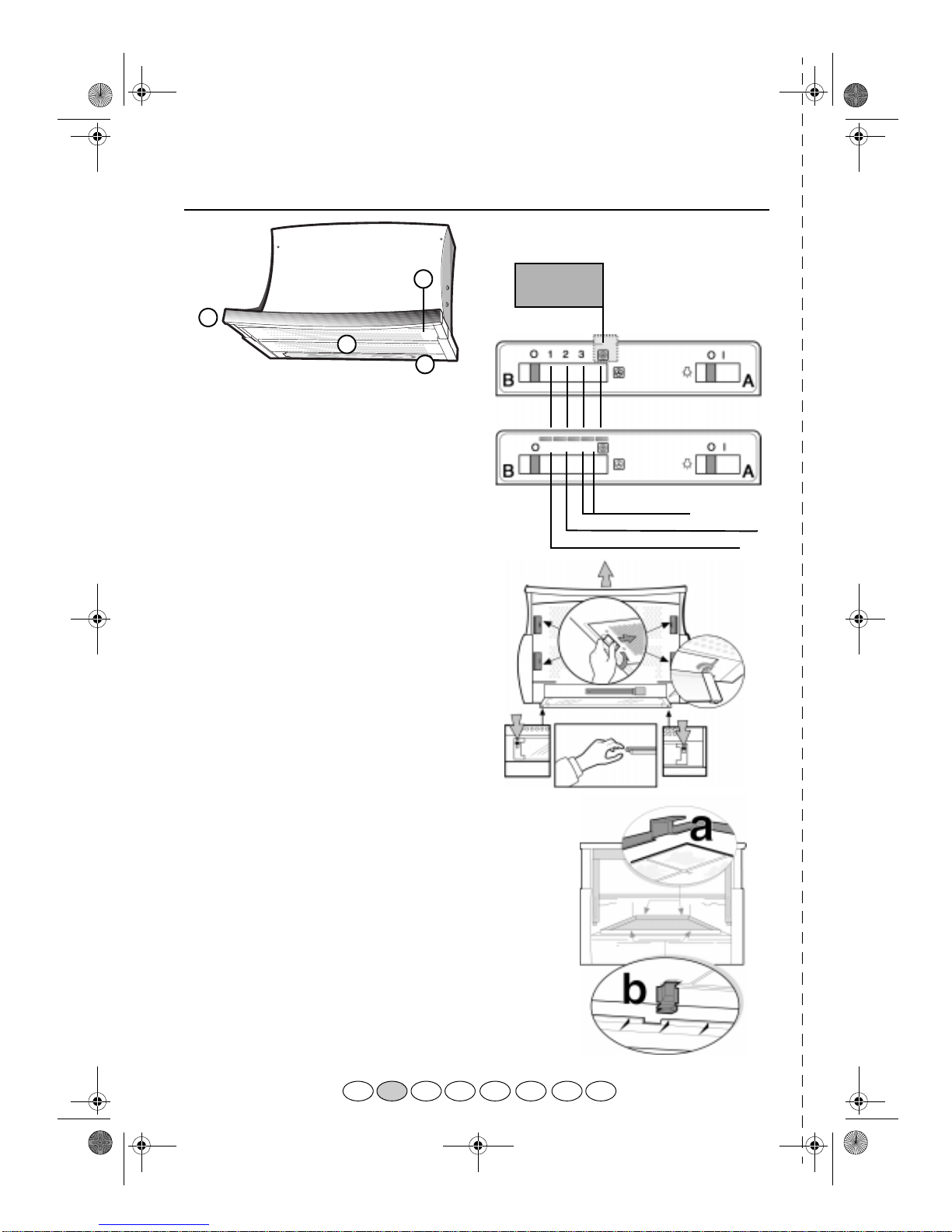

1. Control panel

2. Grease filter

3. Lighting unit

4. Pull-out steam deflector

Removing and renewing or cleaning the

grease filter:

1. Unplug the appliance or switch off the mains power

supply.

2. Pull out the steam deflector.

3. Remove the extraction grille.

4. Release the grease filter.

5. Remove the dirty grease filter.

6. After renewing or cleaning the grease filter (depending

on model) repeat the above steps in reverse to

reassemble, making sure the entire extraction surface is

covered.

Renewing bulbs

1. Unplug the appliance or switch off the mains power

supply.

2. Open the lighting unit.

3. Remove the burnt-out bulb and insert a new one.

Use only 11 W (max) PL bulbs.

4. Close the lighting unit.

Mounting or renewing the carbon filter:

1. Unplug the appliance or switch off the mains power

supply.

2. Pull out the steam deflector.

3. Remove the extraction grille.

4. Ifacarbonfilterisalreadymountedandneedsreplacing,

press the release buttons (b) and pull the filter out

downwards.

5. If the filters are not mounted.

a. fit the carbon filter into the upper clips.

b. fasten the filter using the lower clips.

6. Remount the extractor grille.

CONTROL PANEL

A. Light switch.

B. Speed selector.

small amount of steam and fumes

medium amount of steam and fumes

large amount of

steam and fumes

DNI 3360IN-3460

DNV 3460

only for

DNI 3460

DNV 3460

DNHI 3660-3690

DNHV 3660

PRODUCT DESCRIPTION SHEET

IF NL E PGBDGR
