BaSt-ING ValFix Manual de usuario

ValFix

Bedienungsanleitung Seite 2

Spindelkeil für die Holzernte

Operating manual Page 14

Spindle wedge for timber harvest

Notice d‘utilisation Page 26

Cale de broche pour la récolte du bois

Bezeichnung ValFix

Max. Druckkraft (to) 15

Masse solo, ohne Antriebsgerät (kg) 1,35

Länge (mm) 330

Breite (mm) 135

Höhe (mm) 50

Hub/Umdrehung (mm) 6

Max. Drehmoment Schlagschrauber (Nm) 650

Max. Drehmoment statisch (Nm) 100

Seite

1. Technische Daten 2

2. Produktbeschreibung 3

3. Bestimmungsgemäße Verwendung 4

4. Sicherheitshinweise 4

5. Gewährleistung 6

6. Bedienung 6

7. Wartung/Prüfung 10

8. Störung und Reparatur 11

9. Entsorgung 12

10. Kundendienst und Anwendungsberatung 12

11. EG-Konformitätserklärung 12

Inhalt

2. Produktbeschreibung

Technische Daten

Bedienungsanleitung

– 2–

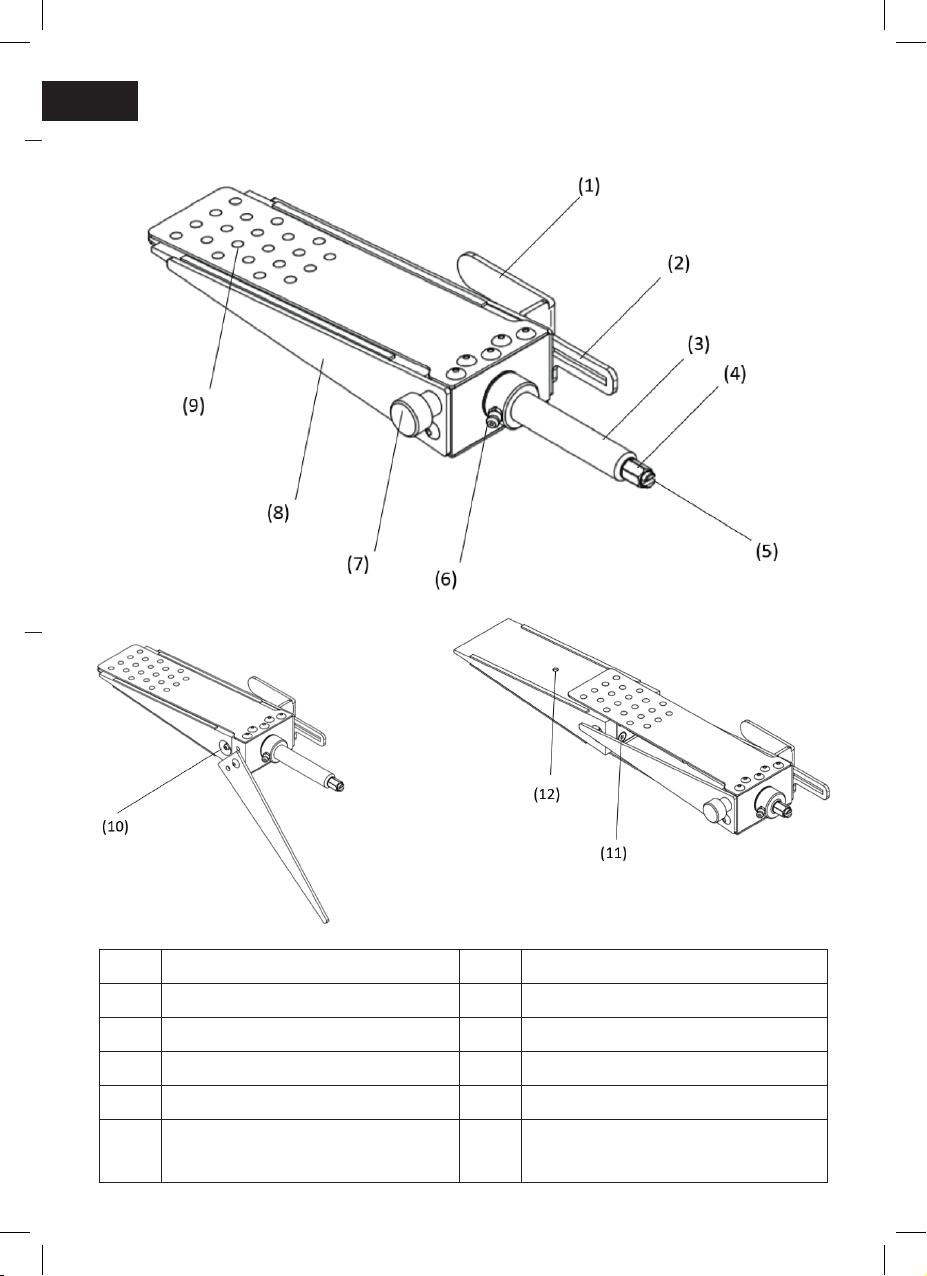

2. Produktbeschreibung

(1) Tragegri (7) Rändelschraube

(2) Schlagschrauberhalterung (8) Seitenabdeckung

(3) Freiliegende Spindel (9) Noppen

(4) Antriebssechskant 10mm (10) Schmiernippel – innenliegende Spindel

(5) Hilfsantrieb (11) Halteschrauben – Keilspitze

(6) Schmiernippel – freiliegende Spindel (12) Kunststokeilspitze mit Fettaustritts-

önung an der Keilgleitäche

– 3–

Bestimmungsmäßige Verwendung

Sicherheitshinweise

Bei Missachtung der Sicherheitshinweise, können schwere

Verletzungen bis hin zum Tod die Folge sein!

Der bestimmungsgemäße Anwendungsbereich des „ValFix“ ist die Holzernte. Hier wird er eingesetzt,

um Bäume auf der vom Fallkerb abgewandten Seite anzuheben und damit den Baum in die ge-

wünschte Richtung zu fällen. Des Weiteren kann er eingesetzt werden um Kettensägen zu lösen,

welche sich ich in einem liegenden Baumstamm verklemmt haben.

Der ValFix ersetzt weder Seilwinde noch Seilzug. Setzen Sie ihn nur ein, wenn Sie der Meinung sind,

dass Sie diesen Baum auch mit klassischem Keilen zu Fall bringen würden. Ausgeprägte Rück- oder

Seithänger dürfen nicht mit dem mechanischen Fällkeil gefällt werden, da dieser überlastet werden

kann oder die Bruchleiste abreißen könnte. Durch Pilzbefall und Fäule geschwächtes Holz darf nicht

mit dem ValFix zu Fall gebracht werden. Die Bruchleiste kann vorzeitig abbrechen oder der ValFix

kann nicht wie gewohnt in das Holz drücken, da das Holz nicht die notwendige Stabilität mit sich

bringt. Setzen Sie dieses Gerät nur ein, wenn Sie mit diesem vertraut sind.

Als Antrieb für den ValFix kann eine Knarre oder ein akkubetriebener Schlagschrauber verwendet

werden. Das maximal aufgebrachte Drehmoment mit der Knarre beträgt 100Nm. Schlagschrauber

dürfen bis zu einem harten Drehmomentwert von 650Nm eingesetzt werden.

Falls der ValFix

• nicht bestimmungsgemäß verwendet

• überlastet

• falsch oder nicht gewartet

wird, übernimmt der Hersteller keine Haftung für jegliche entstehende Schäden!

Tragen Sie bei der Arbeit Kopfschutzkombination, Gesichtsschutz, Handschuhe, Schnitt-

schutzkleidung sowie alle weiteren für die Motorsägearbeiten vorgeschriebene Schutz-

kleidung.

Beachten sie bei der Arbeit mit dem ValFix immer die aktuell gültigen UVV-Richtlinien für

Motorsägen und Forstarbeit!

– 4–

Verwenden sie bei Arbeit mit dem ValFix grundsätzlich Kunststo- oder Alukeile als Siche-

rungskeile. Schieben Sie beim Bedienen des ValFix die Keile zur Sicherheit immer in die

Sägefuge nach.

Sollten Beschädigungen am ValFix vorhanden sein, darf der ValFix nicht weiter verwendet

werden.

Sollte die Hubkraft nicht ausreichen um den Baum zu Fall zu bringen, verwenden Sie weite-

re Keile, Stempelheber oder eine Seilwinde.

Die maximale Hubleistung des ValFix beträgt 15t.

Der ValFix ersetzt weder Seilwinde noch Seilzug. Setzen Sie dieses Gerät nur ein, wenn

dieser Baum auch umzukeilen wäre. Ausgeprägte Rück- oder Seithänger dürfen nicht mit

dem ValFix gefällt werden, da dieser überlastet werden kann. Setzen Sie dieses Gerät nur

ein, wenn Sie sich mit diesem vertraut gemacht haben.

Eine Fehlbedienung kann schwere gesundheitliche Schäden bis zum Tod verursachen. Der

ValFix darf nur von befähigten Personen mit entsprechender Ausbildung eingesetzt werden.

Wir empfehlen grundsätzlich: Besuchen Sie einen Lehrgang zum Einsatz von Fällhilfen.

Vor der Inbetriebnahme ist der ValFix auf mögliche Schäden zu überprüfen und die Einsatz-

tauglichkeit sicherzustellen.

Nutzen Sie das System nicht, wenn Sie nicht mit diesem vertraut sind.

Nutzen Sie das System nur, wenn Sie über die körperlichen und geistigen Eignungen

verfügen.

Bitte beachten Sie, dass es durch schnelles Aus- und Einfahren des Keils zu Klemmgefahr

kommen kann. Der ValFix darf nur mit intakter Sicherheitseinrichtung verwendet werden!

Bei der Verwendung des ValFix in Kombination mit einem Akku-Schlagschrauber sind zu-

sätzlich die Sicherheitshinweise und die Betriebsanleitung des Schlagschrauberherstellers

zu beachten.

– 5–

Gewährleistung

Bedienung

Fällschnitttechnik: Höhenversetzter Stützbandfällschnitt

Für den ValFix übernehmen wir eine Gewährleistung auf Funktion und Fehlerfreiheit des Materials von

12 Monaten ab Lieferdatum. Diese erstreckt sich nicht auf Folgen üblicher Abnutzung, von Überlas-

tung, unsachgemäßer Behandlung oder des Einbaus fremder Ersatzteile.

Eine Gewährleistung kann nur dann übernommen werden, wenn uns das Gerät unzerlegt zur Prüfung

vorgelegen wird. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unent-

geltlich durch Ersatzlieferung oder Reparatur beseitigt.

Tipp: Lesen Sie erst die Bedienungsanleitung, bevor Sie das System nutzen!

Vor Beginn der Fällung sind folgende Arbeiten auszuführen:

• Der ValFix ist an den beiden Schmiernippeln (6) & (10) zu schmieren. Hierzu ist die

Rändelschraube (7) zu lösen und die Seitenabdeckung (8) zur Seite zu drehen. In den

Schmiernippel für die innenliegende Spindel ist so lange Fett zu pumpen, bis an der

Fettaustrittsönung (12) das Schmierfett austritt.

• Die Gleitäche bei der Fettaustrittsönung ist komplett mit Fett zu benetzen.

• Die Seitenabdeckung (8) wieder mit der Rändelschraube xieren (7)

• Der Antrieb des ValFix erfolgt mittels einer schlagschrauberfesten Sechskantstecknuss

auf dem Antriebssechskant (4) mit einer 10 mm Schlüsselweite. Diese Sechskantsteck-

nuss ist verliersicher am Schlagschrauber zu xieren.

• Bei Verwendung eines Akku-Schlagschrauber ist zu prüfen, ob ausreichend Akkukapazi-

tät für die Fällung des Baumes vorhanden ist bzw. ob im Falle eines leeren Akkus alter-

native Antriebsmöglichkeiten (Knarre) oder Fällwerkzeug (Hammer und Kunststokeil)

vorhanden sind.

• Die Sechskantnuss ist im Stillstand auf den Antriebssechskant (4) mit 10 mm Schlüssel-

weite des ValFix zu stecken.

• Der maximale Ausfahrweg des ValFix ist, dass ein Gewindegang der freiliegenden

Gewindespindel (3) nicht in die Spindelmutter des Lagerbock eingedreht ist. Sollte die

Spindel unbeabsichtigt zu weit gedreht worden sein, kann die Spindel zurückgedreht

werden, indem an dem Hilfs-Antrieb (5) Sechskant (6,3 mm) eine Bitaufnahme angesetzt

wird. Die Spindel ist nur von Hand oder mit einem Akku-Schlagschrauber zurückzu-

drehen. Die Verwendung eines Akkuschraubers (ohne Schlagwerk) ist aufgrund erhöhter

Verletzungsgefahr untersagt.

– 6–

Fällschnitttechnik: Höhenversetzter Stützbandfällschnitt

Die Hinweise gelten für das Fällen von regulär ausgeformten Bäumen. Inhalt dieses Kapitels ist es

nicht, verschiedene Fälltechniken aufzuzeigen und zu erläutern (Vorhänger, Rückhänger. . . ) etc.

Inhalt dieser Anleitung ist, wie der ValFix bei einem höhenversetzten Stützbandfällschnitt angewendet

werden kann.

Grundsätzlich sollte eine dem Baum entsprechende, fachgerechte Fälltechnik angewendet werden.

1. Vorbereitung des Baums

Bevor mit der Sägearbeit am Baum begonnen werden kann, ist die übliche Kontrolle des

Baums durchzuführen.

• Wie stark hängt der Baum in eine bestimmte Richtung?

• Sind ausgeprägte Faulstellen vorhanden?

• Hängen Totäste in der Baumkrone?

• Ist der Baum mittels der Äste in anderen Bäumen verhakt?

• . . .

Im Anschluss werden Moos, starke Wurzelanläufe und dicke Rindenschichten im Bereich

des Fällschnitts entfernt.

2. Anlegen des Fallkerbs

In den Baum wird ein fachgerechter Fallkerb geschnitten, wie er auch bei regulären

Fällarbeiten notwendig ist.

3. 60 % Fällschnitt des Baums

Nach dem Anlegen des Fallkerbs wird der Fällschnitt ausgeführt, wobei dieser quer zur

Fällrichtung nur zu 60% vollendet wird. Die Bruchleiste muss in diesen 60% schon fertig

geschnitten sein. Starke Wurzelanläufe oder dicke Rinde müssen vorher abgeschnitten

werden, da diese leicht mit dem ValFix abgedrückt werden können.

– 7–

Im folgenden Bild ist der 60% fertig geschnittene Fällschnitt zu erkennen.

Dieser Fällschnitt wird im Anschluss einige Millimeter, gleichmäßig nach oben und unten

aufgeweitet. Das folgende Bild zeigt beispielhaft diese Aufweitung. Diese Erweiterung ist

am einfachsten durchzuführen, wenn die Motorsäge im Fällschnitt etwas herausgezogen

und anschließend leicht nach vorne gekippt wird. In diesem Winkel die Motorsäge wieder in

den Baum schieben und den Fällschnitt aus der Baummitte heraus erweitern.

Es ist grundsätzlich zu vermeiden, den Fällschnitt von „Außen“ zu erweitern:

Achtung: Wird der Schnitt nicht gleichmäßig nach oben und unten erweitert,

sondern nur einseitig, kann es vorkommen, dass sich die Spindel des ValFix verbiegt.

– 8–

Darüber hinaus ist Sorge zu tragen, dass das obere und untere Noppenblech (9) gleicher-

maßen im Eingri ist, andernfalls kann es auch zu einem Verbiegen der Welle kommen.

4. Ansetzen des ValFix

Der komplett eingefahrene Keil wird nun per Hand in den Fällschnitt eingesetzt. Wichtig ist,

dass sich von Beginn an ausreichend viele Noppen (9) im Holz verkrallen. Diese verhindern,

dass sich der Keil während des Drehens der Spindel aus dem Holz schiebt. Dazu müssen,

entsprechend der notwendigen Hubkraft, ausreichend Noppen (9) im Holz sein, mindestens

jedoch die ersten drei Reihen.

Nun wird der Keil auseinandergefahren bis der ValFix fest sitzt. Das Vorspannen des Keils

verhindert zum einen ein Einklemmen der Säge beim Durchtrennen des Stützbandes. Zum

anderen stellt es sicher, dass der ValFix richtig angesetzt ist und sich nicht leicht aus dem

Holz schiebt.

Zur Sicherung wird ein Aluminium- oder Kunststokeil eingesetzt.

5. Durchtrennen des Stützbandes

Im Anschluss wird der Fällschnitt, in der Höhe versetzt zu dem ersten Fällschnitt, vollendet.

Durch den Höhenversatz ist ausgeschlossen, dass die Kettensäge mit den Stahlteilen des

ValFix kontaktiert. Dabei ist darauf zu achten, dass nicht oberhalb des ValFix geschnitten

wird!

6. Anheben des Baums mittels ValFix

Durch weiteres Auseinanderdrehen des ValFix wird der Baum angehoben, bis er schließlich

fällt. Dabei ist der Sicherungskeil ständig nachzuführen.

Der Keil darf nur bis zum Erreichen der maximalen Ausschublänge auseinander gedreht

werden. Sollte die Ausschublänge erreicht sein, der Baum jedoch noch nicht umgefallen,

darf am ValFix nicht weitergedreht werden. Der Baum muss durch zusätzliche Keile zu Fall

gebracht werden.

– 9–

Alternativ kann der Baum durch Aluminium oder Kunststokeile gesichert werden. Im An-

schluss wird der ValFix durch Zusammendrehen gelöst. Er kann nun weiter eingeschoben

werden um eine größere Hubhöhe zu erreichen. Dabei ist darauf zu achten, dass der Kunst-

stokeil nicht an der Bruchleiste ansteht!

Ein

Unterbauen des ValFix in der Bruchleiste ist nur zulässig

, wenn der Baum nicht mehr in

die entgegengesetzte Richtung zum Fällkerb fallen kann. Dies ist z.B. der Fall, wenn er sich

in starker Schräglage zur Fällrichtung in Nachbarbäumen verhakt hat.

Sobald der Baum selbstständig zu fallen beginnt ist ein sicherer Rückzugsort einzunehmen!

Achten sie beim Zurückdrehen des Keils darauf, dass Quetschungen oder ein Einklemmen

an den zusammenfahrenden Teilen vermieden werden.

Wartung/Prüfung

Bitte beachten Sie die Wartungshinweise:

Der ValFix ist vor jedem Einsatz einer Sichtprüfung auf Beschädigungen zu unterziehen.

Vor der Inbetriebnahme und nach jedem Arbeitstag:

• Schmierung der Gewindespindel:

Der ValFix ist an den beiden Schmiernippeln (6) & (10) zu schmieren. Hierzu ist die Rändelschraube

(7) zu lösen und die Seitenabdeckung (8) zur Seite zu drehen. In den Schmiernippel für die innen-

liegende Spindel ist so lange Fett zu pumpen, bis an der Fettaustrittsönung (12) das Schmierfett

austritt. Die Gleitäche bei der Fettaustrittsönung ist komplett mit Fett zu benetzen. Die Seiten-

abdeckung (8) wieder mit der Rändelschraube xieren (7).

• Schmierung der Kunststo-Keiläche:

Den ValFix komplett ausfahren und von Hand die Kunststokeiläche oben und unten vollständig

mit Fett benetzen.

• Sichtkontrolle auf äußere Beschädigungen.

• Kontrolle der Spindel auf Freigängigkeit.

• Kontrolle der Noppenbleche (9) auf Beschädigungen/Risse.

Zugelassene Fette sind gängige Mehrzweckfette (kein Haftfett),

unter anderem LIQUI MOLY 3552 Mehrzweckfett.

Nach einer Arbeitswoche:

8. Störung und Reparatur

– 10 –

Tabla de contenidos

Idiomas:

Otros manuales de Equipos industriales de BaSt-ING

BaSt-ING

BaSt-ING ValFast Manual de usuario

Manuales populares de Equipos industriales de otras marcas

ABB

ABB Unifix AD Manual

Mark 7

Mark 7 Evolution Manual de usuario

Husky

Husky HyPET Manual de usuario

bora

bora PM-1800 Manual de usuario

Grizzly

Grizzly T32428 Manual de usuario

Siemens

Siemens 8MF1 Series Manual de usuario

ABB

ABB HT610965 Manual de usuario

ABB

ABB SafeLink Manual de usuario

Phoenix

Phoenix PHX-150 Manual de usuario

ABB

ABB A165-L32 Manual de usuario

ABB

ABB HT842936 Manual de usuario

Rioned

Rioned UrbanJet Manual de usuario

Hermetica

Hermetica 10 Series Manual de usuario

HORNER

HORNER OEE Solution Manual de usuario

Hammerhead

Hammerhead HG375 Manual de usuario

SCHUNK

SCHUNK VERO-S NSE-A3 138 Instrucciones de uso

ABB

ABB HT566657 Manual de usuario

Webasto

Webasto GSE CAN Manual de usuario
