Babboe Curve Manual de usuario
Babboe Curve
Montagehandleiding • Assembly Instructions • Montageanleitung • Instructions de montage
22
3
Index
Nederlands
English
Deutsch
Français
4
42
80
118
3
4
INHOUDSOPGAVE
Aandachtspunten 6
Doos I, II en III 7
Gereedschappen en uitleg 9
Stap 1 Spatborden monteren 10
Stap 2 Voorwielen monteren 11
Stap 3 Voor- en achterframe verbinden 13
Stap 4 Monteren van de stuurdempers 15
Stap 5.1 Bevestiging stuurbuis 16
Stap 5.2 Stuur vastzetten 17
Stap 5.3 Zadel bevestigen 19
Stap 6 Remkabels monteren 20
Stap 7.1 Bodemplaat monteren 23
Stap 7.2 Achterpaneel monteren 24
Stap 7.3 Verbindingsprofielen (achter) monteren 25
Stap 7.4 Zijpanelen monteren 26
Stap 7.5 Opstapjes vastzetten aan de zijpanelen 27
Stap 7.6 Verbindingsprofielen voor en stangen monteren 28
Stap 7.7 Onderste deel voorpaneel monteren 29
Stap 7.8 Bovenste deel voorpaneel monteren 31
Stap 8.1 Monteren van de bankjes 32
Stap 8.2 Gordeltjes monteren 34
Stap 9 Trappers monteren 35
Stap 10 Voorlampjes monteren 36
Gebruikstips 37
Garantie en onderhoud 38
Onderhoudshistorie 39
Contact 40
NEDERLANDS
ENGLISHDEUTSCHFRANÇAIS
5
GEFELICITEERD,
met de aanschaf van de Babboe Curve. Deze handleiding helpt u bij de montage.
Check de inhoud van de dozen, zorg dat u het juiste gereedschap paraat heeft en volg
zorgvuldig de stappen in de handleiding. Dan kunt u snel genieten van de Babboe Curve!
Verder geeft deze handleiding informatie over het gebruik van de Babboe Curve en de
garantie.
Voorwielen: 20 inch
Achterwiel: 26 inch
Lengte totaal: 215 cm
Breedte: 88 cm
Let op
Zorg dat u niet binnen in huis met de montage van de Babboe Curve begint, want de
Babboe Curve kan door buitendeuren van 90 cm, maar over het algemeen niet door een
binnendeur die meestal ongeveer 80 cm breed zijn.
Wij wensen u veel fietsplezier!
Klantenservice Babboe
6
AANDACHTSPUNTEN
Let op
Hanteer de aangegeven volgorde van bouten, moeren en ringen voor een optimale
bevestiging. Een ondeugdelijke montagevolgorde kan veiligheidsrisico’s opleveren.
Let op
De linker- en rechterkant van de bakfiets is gezien vanaf (zittend op) het zadel.
Mocht u tijdens de montage vragen hebben of tegen problemen aanlopen, neemt u
dan gerust contact met ons op. Dit kan via email: service@babboe.nl of telefonisch via:
+31(0)33-7410740 (op werkdagen van 9:00-12:00 en 13:00-16:00 uur).
Om de montage eenvoudiger te maken, hebben we de handleiding in stappen verdeeld.
Bij elke stap:
• wordt duidelijk omschreven over welk onderdeel het gaat
• wordt duidelijk aangegeven welke Benodigdheden nodig zijn
• wordt, indien relevant, vermeld wat de volgorde moet zijn van bouten, moeren, ringen
Indien de stappen in de handleiding gevolgd worden, geldt de volledige garantie zoals op
de website vermeld.
Correcte montage van de bakfiets is van cruciaal belang en valt buiten de
verantwoordelijkheid van Babboe BV. Babboe BV accepteert geen aansprakelijkheid door
incorrecte montage noch voor enige gevolgen daarvan.
NEDERLANDS
ENGLISHDEUTSCHFRANÇAIS
7
DOOS I, II EN III
Controleer de inhoud van Doos I, II en III
Opmerking: De inhoud van uw verpakking is met uiterste zorg samengesteld. Indien u
toch onderdelen mist, neemt u dan contact op met de Babboe Klantenservice.
INHOUD DOOS I (HWWX-991)
• Voorframe
• Twee voorwielen (20 inch)
• Twee spatborden
• Twee opstapjes
• Twee stangen voor in de bak
INHOUD DOOS II (HWWX-990)
• Achterframe incl. achterwiel (26 inch)
• Doos met zadel, zadelpen, set trappers en rubberen strip
• Doos met de profielen om de bak te monteren
• Doos met:
– Gereedschapssetje
– Vier sets riempjes
– Bevestigingsmaterialen voor de bankjes
– Twee voorlampjes
– Zakjes A t/m M
INHOUD DOOS III (HWWX-922)
• Panelen van de bak:
• Twee delen voor het voorpaneel
• Achterpaneel
• Bodempaneel
• Zijpaneel links
• Zijpaneel rechts
• Twee bankjes
8
Voorbereidingstips:
Let op
Wanneer u de dozen met een mes opensnijdt kunnen de onderdelen in de doos
beschadigen.
Tip
Snijd en vouw de dozen open om als ondergrond voor de montage te dienen.
Tip
Pak alvast een vuilniszak voor al het beschermingsmateriaal en overig afval.
Tip
Gebruik een plastic bakje om een zakje boutjes en moertjes in leeg te storten.
Dit werkt overzichtelijk en u raakt geen onderdeeltjes kwijt.

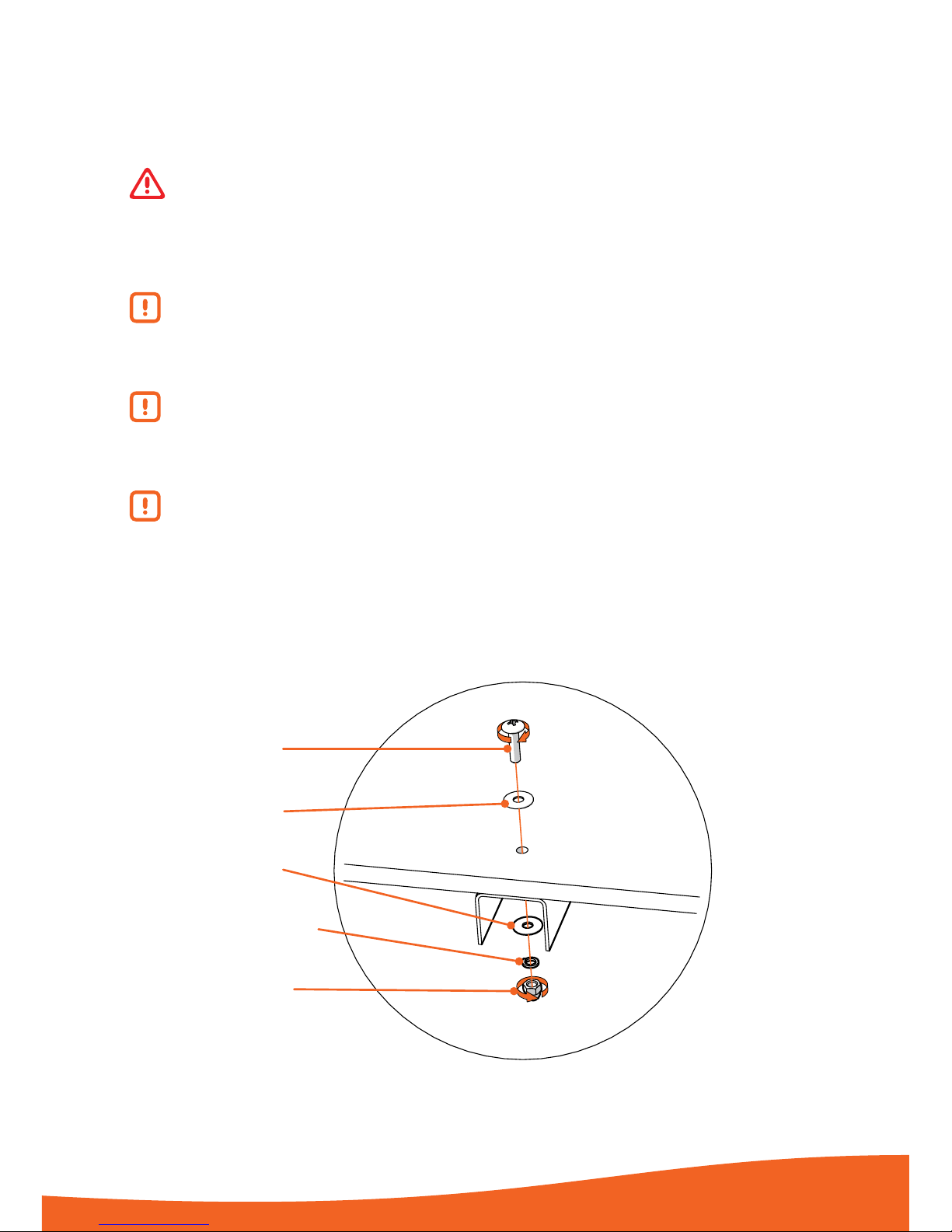

Bout
Ring
Ring
Borgring
Moer
NEDERLANDS
ENGLISHDEUTSCHFRANÇAIS
9
GEREEDSCHAPPEN EN UITLEG
BENODIGDE GEREEDSCHAPPEN
Ring/steeksleutel 8-10-13-15-30
Kruiskopschroevendraaier (Philips 3) Inbussleutels 5-6 mm
Let op
Er is een eenvoudig gereedschapssetje meegeleverd voor het geval u de benodigde
gereedschappen niet tot uw beschikking heeft (m.u.v. de kruiskopschroevendraaier).
Opmerking: Om de volgorde van de bouten, moeren en ringetjes aan te geven, worden in
de gehele handleiding detail tekeningen gegeven zoals hiernaast afgebeeld.
10
Stap 1
SPATBORDEN MONTEREN
BENODIGDHEDEN GEREEDSCHAP
• 2x Spatborden (doos I)
• 2x Opstapjes voor op de spatborden (doos I)
• Voorframe (doos I)
• Zakje A (6x M5 bout, 6x M5 veerring, 6x M5 ring)
• Kruiskop schroevendraaier
• Steeksleutel 8
1. Haal het voorframe en de spatborden uit de doos en verwijder de
beschermingsmaterialen.
1
B
A

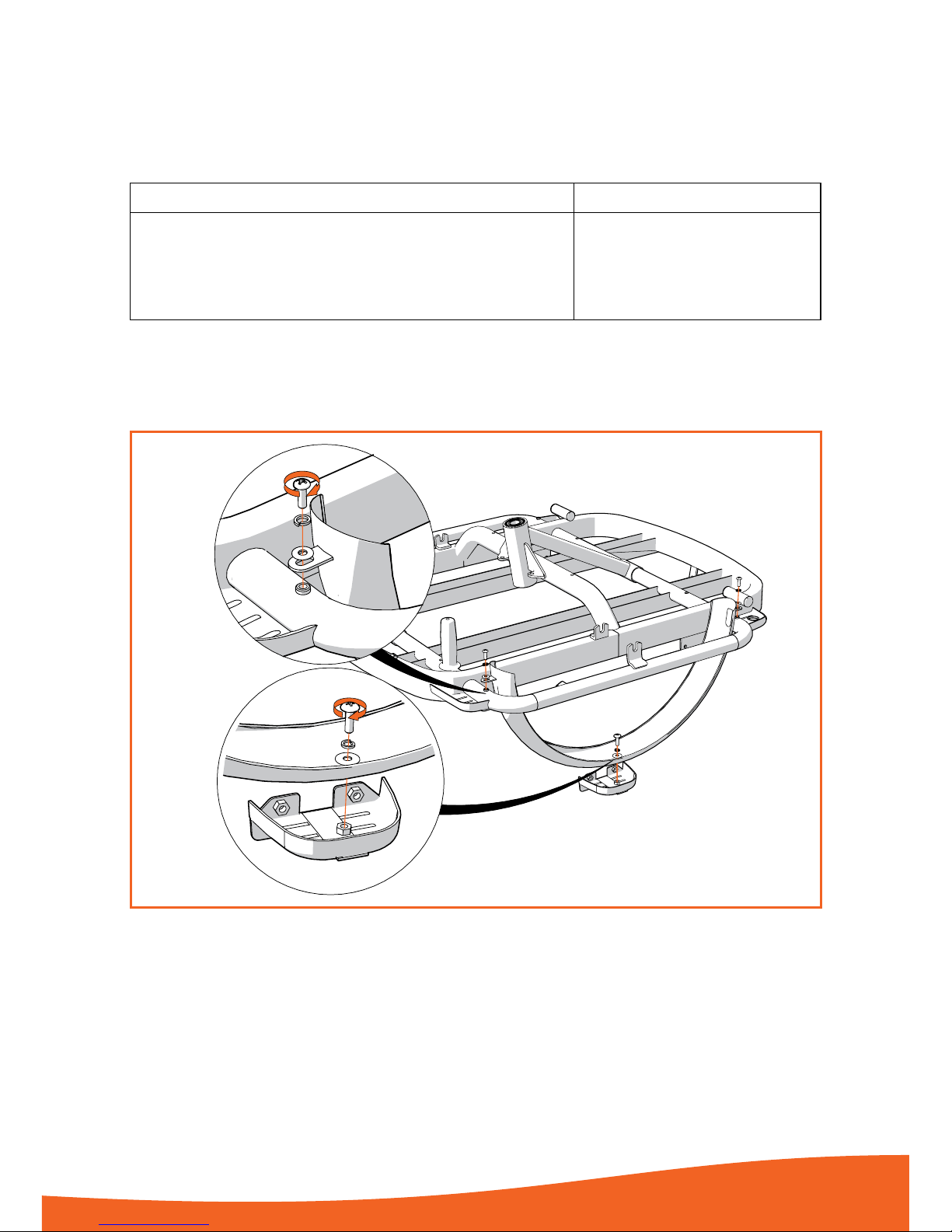

2. Leg het voorframe voorzichtig neer op het centrale punt van het frame (zie afbeelding 1).
3. Bevestig beide spatborden aan de onderzijde van het voorframe, zoals weergegeven
in detail A. Gebruik hiervoor per spatbord twee M5 bouten, ringen en veerringen uit
zakje A.
4. Bevestig beide opstapjes aan de bovenzijden van de spatborden, zoals weergegeven
in detail B. Gebruik hiervoor de twee M6 bouten, ringen en veerringen uit zakje A.
