Allgemein

Die Ventilationsgeräte FAN .. dienen in Ver-

bindung mit den Dampfluftbefeuchtern Cond-

air CP2, Condair GHMC und Defensor Mk5 zur

direkten Raumluftbefeuchtung. Das Ven-

tilationsgerät wird vorzugsweise eingesetzt,

wenn nur ein Raum zu befeuchten ist, wenn

keine Lüftungs- oder Klimaanlage vorhanden

ist, wenn der Befeuchter nachträglich einge-

baut wird oder für spezielle Befeuchtungspro-

bleme.

Sicherheit

Die Ventilationsgeräte dürfen nur von Perso-

nen installiert, bedient, gewartet und allenfalls

repariert werden, die mit dem Produkt ver-

traut und für die jeweilige Arbeit ausreichend

qualifiziert sind.

Die Sicherheitshinweise in der Technischen

Dokumentation zum entsprechenden Dampf-

Luftbefeuchtersindunbedingtzubeachtenund

einzuhalten.

Plazierungshinweise

Die Ventilationsgeräte werden separat über

dem/den Befeuchtern an die Wand montiert.

Bei der Plazierung des Ventilationsgerätes ist

darauf zu achten, dass die Vorschriften zur

Dampfschlauchführung (max. Länge 2 m,

min. Schlauchradius 300 mm, min. Stei-

gung 20 %) und zur Kondensatschlauchfüh-

rung (min. Gefälle 20 %) eingehalten werden

können (siehe auch ”Technische Dokumen-

tation” zum Dampf-Luftbefeuchter).

General

The ventilation FAN units .. are used in asso-

ciation with the Condair CP2, Condair GHMC

and Defensor Mk5 steam air humidifiers for

directroom air humidification. The fan unit is

chiefly used when only one room is to be

humidified, when there is no ventilation or air-

conditioning plant installed, when the humidi-

fier has been subsequently installed, or in the

case of special humidity problems.

Généralités

Combinés avec les humidificateurs à vapeur

Condair CP2, Condair GHMC et Defensor Mk5,

les appareils de ventilation FAN .. sont des-

tinés à l’humidification directe de locaux.

Cesappareilsdeventilations’utilisentdepréfé-

rence lorsqu’il s’agit d’humidifier un seul local,

en l’absence d’installation de ventilation ou de

climatisation, lorsque l’humidificateur est ins-

tallé ultérieurement ou en cas de problèmes

d’humidification particuliers.

1Dampfschlauch / Steam hose / Tuyau de vapeur

2Kondensatanschlussset / Condensate connection set / Set de connexion de condensat

3Kondensatschlauch / Condensate hose / Tuyau de condensat

4Drehzahlwahlschalter / Switch, ventilator speed / Sélecteur de régime du ventilateur

5Spannungsversorgung / Electrical connection / Raccordement électrique

6Schraube Gerätedeckel / Screw, housing cover / Vis de couvercle

Safety

The ventilation equipment must only be install-

ed, operated, maintained and, where neces-

sary, repaired, by persons who are appropri-

atelyqualifiedandfamiliarwiththe product.

The safety instructions in the technical docu-

mentation relating to the respective steam air

humidifier must be observed and complied

with unconditionally.

Equipment location

The fan units are mounted separately on the

wall, above the humidifier/s. When position-

ing the fan units, care should be taken that the

regulationsrelating totheinstallationofsteam

hosing (max. length 2 m, min. hose radius

300 mm, min. inclination 20%) and conden-

sate hosing (min. decline 20%) can be main-

tained (see also “Technical documentation” on

steam air humidifiers).

Sécurité

Seules les personnes familiarisées avec les

appareils de ventilation et suffisamment

qualifiées pour le travail correspondant sont

autorisées à en effectuer l’installation, la com-

mande, la maintenance et, au besoin, la répa-

ration.

Observer et respecter impérativement les con-

signes de sécurité figurant dans la documen-

tationtechnique relative à l’humidificateurd’air

à vapeur concerné.

Indications de l’emplacement

Lesappareils deventilationsemontentséparé-

ment, au-dessus de/des humidificateur(s),

àla paroi.Alamise en place,veillerà respecter

les prescriptions concernant le cheminement

du tuyau de vapeur (longueur max. 2 m,

rayon min. du tuyau 300 mm, inclinaison

max. 20 %) et le cheminement du tuyau de

condensat(inclinaisonmaximale20%)(voir

également la “Documentation technique” con-

cernant l’humidificateur d’air à vapeur).

Damit sich der Dampfstrom des Ventilations-

gerätes ungehindert ausbreiten kann und nicht

an Hindernissen kondensiert (Decken, Unter-

züge, Pfeiler, etc.), sind bei der Plazierung des

Ventilationsgerätes folgende Mindestabstände

einzuhalten.

Hinweis: Die Mindestabstände in der Tabelle

gelten für einen Raumluftzustand von 15 °C

und max. 60 %rF. Bei tieferen Temperaturen

und/oderhöhererLuftfeuchtigkeitsinddieWerte

entsprechend zu erhöhen.

FAN15/FAN16 FAN40/FAN45

mDmax. 8 kg/h 15/16 kg/h 30 kg/h 40/45 kg/h

A min. 2.0 m 6.0 m 8.0 m 10.0 m

B min. 0.5 m 0.7 m 1.0 m 1.5 m

C ca. 2.2 m 2.2 m 2.2 m 2.2 m

D ca. 0.5 m 0.7 m 1.0 m 1.5 m

E min. 0.15 m 0.2 m 0.3 m 0.5 m

E max. 2.0 m 2.0 m 2.0 m 2.0 m

FAN 15 FAN 16 FAN 40 FAN 45

265 mm

207 mm

396 mm

207 mm

490 mm

257 mm

382 mm

257 mm

Inorderthatthefan unit steam flow can expand

unhindered and does not condense on objects

(such as ceilings, girders, pillars, etc.), the

following minimum separation distances must

be complied with.

Note: The minimum separations in the table

apply to an ambient room air condition of 15 °C

and max. 60 %rh. At lower temperatures and/

or greater air humidity, the values should be

increased appropriately.

Au positionnement de l’appareil de ventilation,

respecter les distances minimales suivantes,

desorte que le flux de vapeurpuissese diffuser

librement et pour éviter qu’il ne se condense à

desobstacles(plafonds,sommiers, piliers,etc.).

Nota: les distances minimales figurant dans la

table ont pour référence une température

ambiante de 15 °C et une humidité de max.

60 %hr. A températures plus basses et/ou

hygrométrie plus élevée, il s’agit d’augmenter

les valeurs en conséquence.

Hinweis:Masse gelten für denBetrieb des Ventilationsgerätes mitnormaler Drehzahl

Note: Measures apply to operation of the ventilation unit at normal speed

Note:Les dimensions sont valables pourl’exploitation du ventilateur à régimenormal

Achtung Korrosionsgefahr! Um Schäden zu

vermeiden, sollten unterhalb des Ventilations-

gerätes und im Bereich des Dampfstromes

keine korrosions-/wasserempfindlichen Kom-

ponenten gelagert werden.

Montage

Achtung! Verwenden Sie für die Montage der

Geräte ausschliesslichdas imLieferumfang

enthaltene Befestigungsmaterial. Ist in Ih-

rem speziellen Fall die Befestigung mit dem

mitgelieferten Material nicht möglich, wählen

Sie eine ähnlich stabile Befestigungsart.

Caution, danger of corrosion! In order to

avoid deterioration of components, no corro-

sion/water-sensitive components should be

stored below the fan units and in the vicinity of

the flow of steam.

Installation

Caution! When installing the units, use exclu-

sively the fixing materials contained in the

delivery package. If fixing using the materials

supplied is not possible in your specific instal-

lation, choose a similarly stable method of fix-

ing.

Attention, risque de corrosion! Ne pas entre-

poser des produits sensibles à la corrosion ou

àl’humiditésousleventilateur ni dans le flux de

vapeur, afin d’éviter des dommages.

Montage

Attention!Pourlemontagedesappareils,utili-

sezuniquementlematérielde fixation inclus

dans la livraison. Si, dans votre cas particu-

lier, la fixation ne peut pas être effectuée avec

le matériel de fixation livré, choisissez un mode

de fixation dont la stabilité est équivalente.

•Befestigungspunkte “A” am vorgesehenen

Standort anzeichnen. Löcher ø10 mm boh-

ren, mitgelieferten Dübel einsetzen und

Schrauben bis auf einen Abstand von 2 mm

zwischen Wand und Schraubenkopf eindre-

hen.

•Mark fixing points “A” at the chosen loca-

tion. Drill ø10 mm holes and insert the dow-

els provided. Insert the screws and tighten

until there is a separation of 2 mm between

the wall and the screw heads.

•Al’emplacement prévu, marquer les points

de fixation “A”. Percer les trous de ø10 mm,

engager les chevilles livrées, puis visser les

vis en respectant une garde de 2 mm entre

la tête de vis et la paroi.

•Ventilationsgerät in die Schrauben einhän-

gen.

•Befestigungspunkt“B”anzeichnen.Lochø10

mm bohren, mitgelieferten Dübel einsetzen

und Gerät mit der mitgelieferten Schraube

befestigen.

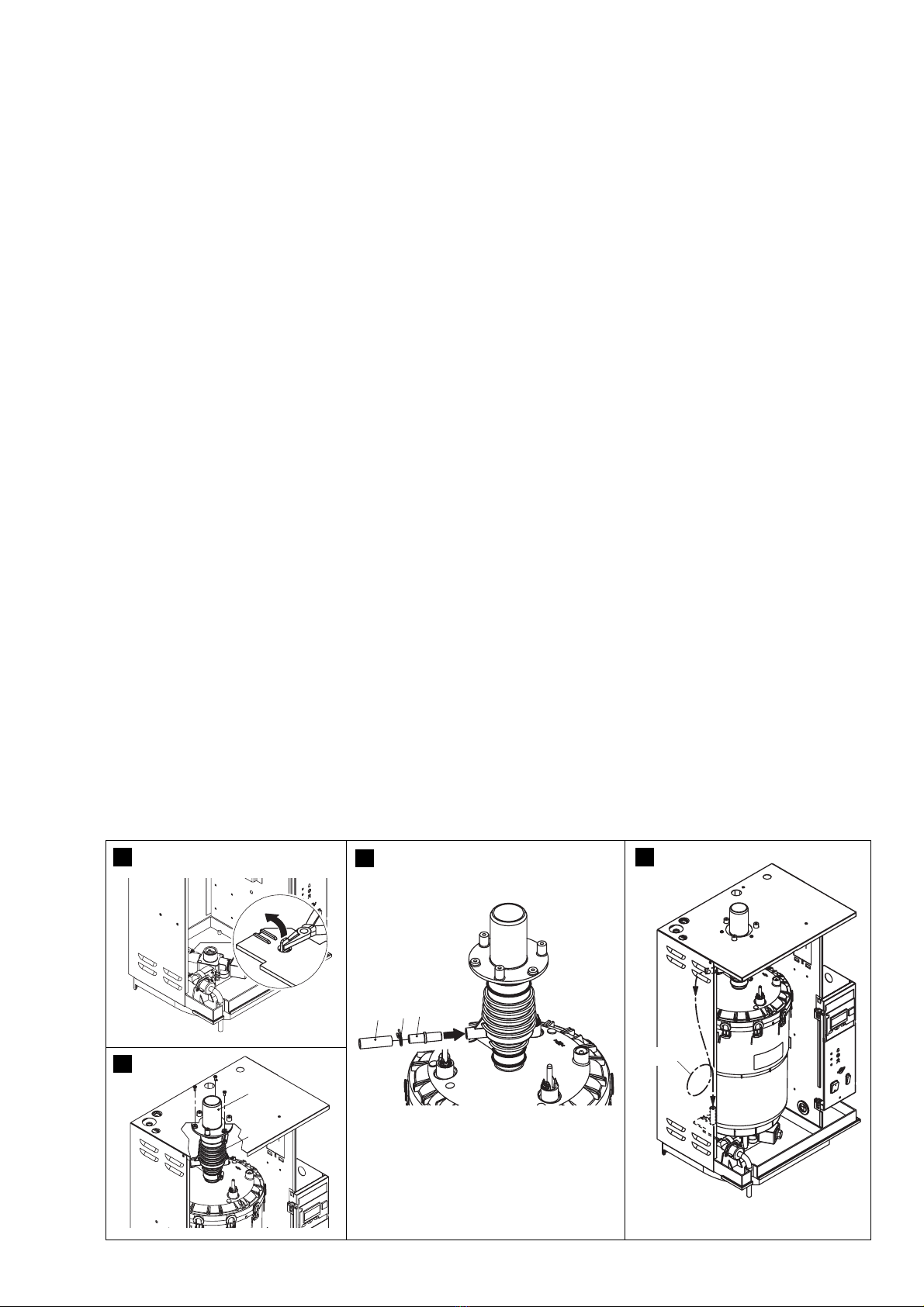

Montage des Dampfaustrittsstutzens

---> nur Condair CP2

•nur bei Condair CP2 mit FAN 15:

Kabel zum Dampfzylinder abziehen und

Dampfzylinder ausbauen (siehe Technische

Dokumentation Condair CP2, Kapitel 6.5.3).

Anschliessend Kondensatablaufabdeckung

in der Ablaufkanal-Abdeckplatte mit einer

Zange nach oben ausbrechen (siehe Abbil-

dung 1).

Achtung!Falls dasabgebrocheneTeilin den

Ablaufkanal fällt, muss es entfernt werden,

da es sonst zu Verstopfungen führen kann.

Dampfzylinder wieder einbauen und Kabel

anschliessen (siehe Technische Dokumen-

tation Condair CP2, Kapitel 6.5.3).

•Dampfaustrittsstutzen“A”montierenund an-

schliessend Übergangsstück “B” mit den

mitgeliefertenSchlauchklemmenamDampf-

zylinder und am Dampfaustrittsstutzen be-

festigen (siehe Abbildung 2).

•nur bei Condair CP2 mit FAN 15:

Verbindungsstück “C” in den Kondensatan-

schluss am Übergangsstück einschieben.

Kondensatschlauch“E”aufdasVerbindungs-

stück aufsschieben und mit der Schlauch-

klemme “D” befestigen (siehe Abbildung 3).

Kondesatschlauch in einem Bogen (Siphon,

min. ø100 mm) hinter dem Dampfzylinder

nach unten führen und das freie Ende bis

zumAnschlag in die ausgebrochene Öffnung

der Kanalabdeckung schieben (siehe Abbil-

dung 4).

•Suspend the fan unit on the screws.

•Mark off fixing point “B”. Drill a ø10 mm hole

and insert the dowel provided. Secure the

unit with the screw provided.

Installing the steam outlet connector

---> Condair CP2 only

•Condair CP2 with FAN 15 only:

Disconnect cables from steam cylinder and

remove steam cylinder (see technical docu-

mentation Condair CP2, chapter 6.5.3).

Use pliers to pull the condensate drain cover

in the drain channel plate upwards to break

it off (see figure 1).

Caution!Ifthebrokenpartfallsintothedrain

channel it must be removed otherwise it may

clog the drain.

Reinstall the steam cylinder and connect the

cables (see technical documentation Con-

dair CP2, chapter 6.5.3).

•First install the steam outlet connector “A”.

Then, mount the transition piece “B” and fix

it to the steam cylinder and to the steam

outlet connector using the hose clips provid-

ed (see figure 2).

•Condair CP2 with FAN 15 only:

Push connection piece “C” into the conden-

sate connection of the transition piece. Plug

the condensate hose “E” onto the connec-

tion piece and fix it with hose clamp “D” (see

figure 3).

Lead condensate hose behind the steam

cylinderdownwards formingacurve (siphon,

min.ø100mm).Insert thefreeend ofthe con-

densatehose tothestop intothe correspond-

ing opening in the drain channel plate (see

figure 4).

•Accrocher l’appareil de ventilation aux vis.

•Marquer le point de fixation “B”. Percer le

troude ø10 mm, engager la cheville livrée,et

fixer l’appareil au moyen de la vis livrée.

Montage du raccord de sortie de vapeur

---> uniquement Condair CP2

•uniquement Condair CP2 avec FAN 15:

Retirer les câbles du cylindre à vapeur et

déposer le cylindre à vapeur (voir documen-

tationtechniqueCondairCP2, chapitre6.5.3).

Ensuite briser vers le haut le couvercle

d’écoulement de condensat dans le couver-

cle du canal d’écoulement avec une pince

(voir illustration 1).

Attention! Si la pièce éloignée tombe dans

le canal d’écoulement, la retirer, sinon le

canal pourrait s’obstruer.

Reposer le cylindre à vapeur et raccorder les

câbles (voir documentation technique Cond-

air CP2, chapitre 6.5.3).

•Monter le raccord de sortie de vapeur “A”,

puisfixerlapièceintermédiaire“B”au moyen

des colliers de tuyaux livrés à la cuve à

vapeur et au raccord de sortie de vapeur

(voir illustration 2).

•uniquement Condair CP2 avec FAN 15:

Glisser la pièce de raccordement “C” dans le

raccord de condensat de la pièce intermé-

diaire. Glisser le tuyau de condensat “E” sur

la pièce de raccordement et fixer au moyen

du serre-joint “D” (voir illustration 3).

Conduire le tuyau de condensat derrière le

cylindre à vapeur vers le bas en effectuant

une boucle (siphon, min. ø100 mm). Intro-

duire à la butée l’embout dans l’ouverture

entailléedu couvercleducanald’écoulement

(voir illustration 4).

min. Ø100 mm

Montage des Dampf- und Kondensat-

schlauches

Denmitgelieferten Dampfschlauchaufdie An-

schlüsse am Ventilationsgerät und am Dampf-

luftbefeuchter aufstecken und mit den mit-

gelieferten Schlauchklemmen befestigen.

Kondensatanschlussset auf den Anschluss am

Ventilationsgerät aufstecken und Kondensat-

schlauch mit einem Mindestgefälle von 20%

über einen Siphon (Schlauchbogen mit min.

ø200 mm) in einen Ablauftrichter führen.

Wichtig! Die Hinweise zur Schlauchführung in

der Technischen Dokumentation zum Dampf-

Luftbefeuchter sind zu beachten und einzuhal-

ten.

Installing the steam and condensate hosing

Attachthe enclosed steamhosetotheconnec-

tions on the fan unit and on the steam air

humidifier and secure it using the hose clips

provided.

Attach the condensate connection set to the

connection on the fan unit and pass the con-

densate hose with a minimum downward incli-

nation of 20%, via a siphon (min ø200 mm),

into a discharge funnel.

Important! The instructions in the steam air

humidifier technical documentation for fitting

the hosing must be followed.

Montage du tuyau de vapeur et du tuyau

de condensat

Brancherletuyaudevapeurlivréauxraccords

de l’appareil de ventilation et à l’humidificateur

et le fixer au moyen des colliers de tuyaux

livrés.

Brancher le set de connexion de condensat au

raccord de l’appareil de ventilation et l’achemi-

ner le tuyau de condensat vers un entonnoir

d’écoulementparlebiais d’unsiphon(ø200 mm

au min.), en respectant une déclivité minimale

de 20%.

Important! Observer et respecter les consi-

gnes concernant le cheminement des tuyaux

qui figurent dans la documentation technique

de l’humidificateur à vapeur.

Elektroinstallation

DieSpannungsversorgung erfolgt gemässdem

nachfolgenden Schema über die Sicherung

der Befeuchter-Steuerspannung.

Achtung! Eine separate Spannungsversor-

gung ist nicht zulässig.

•Schrauben des Gehäusedeckels lösen und

Deckel entfernen.

•Anschlusskabel von unten durch die Kabel-

durchführung ins Geräteinnere ziehen und

gemäss dem Schema anschliessen.

•Gehäusedeckel wieder anbringen und mit

den Schrauben befestigen.

Electrical installation

Thepower supply is connectedviathehumidi-

fier control voltage fuse in accordance with

the following schematic.

Caution! A separate control voltage is not

permitted.

•Loosenandremovethehousingcoverscrews

and remove the cover.

•Insert the connecting cable into the unit from

underneath, through the cable entry. Pull the

cable into the unit and connect it in accor-

dance with the schematic.

•Replace the housing cover and fix it with the

screws.

Installation électrique

L’alimentationélectrique s’effectue parlebiais

du fusible de la tension de commande de

l’humidificateur à vapeur, selon le schéma

suivant.

Attention! Une alimentation électrique sé-

parée est inadmissible.

•Desserrer les vis du couvercle du boîtier et

ôter le couvercle.

•Depuislebas,conduire le câble de raccorde-

ment à l’intérieur de l’appareil à travers le

passe-câble et le raccorder selon le schéma

suivant.

•Placer le couvercle de boîtier et le fixer au

moyen des vis.

NL1

NL1 PE

NL1

Befeuchter

Humidifier

Humidificateur

220...240 V/1N~

50...60 Hz Ventilationsgerät

Fan unit

Appareil de ventilation

FAN 15/16/40/45

Inbetriebnahme/Betrieb

Mit dem Drehzahlwahlschalter auf der rechten

Seite des Ventilationsgerätes die Ventilator-

drehzahl festlegen:

Pos. 1: reduzierte Drehzahl

FAN15/FAN16 unter 8 kg/h

Dampfleistung

FAN40/FAN45 unter 30 kg/h

Dampfleistung

Pos. 2: normale Drehzahl

Sobald der Befeuchter Dampf erzeugt schaltet

sich der Ventilator (mit einer kleinen Verzöge-

rung) automatisch ein. Wird kein Dampf mehr

produziert schaltet der Ventilator nach einer

gewissen Nachlaufzeit automatisch aus.

Commissioning/Operation

Set the ventilator speed with the speed selector

switch on the right side of the fan unit:

Pos. 1: Reduced rpm

FAN15/FAN16 with steam output

below 8 kg/h

FAN40/FAN45 with steam output

below 30 kg/h

Pos. 2: Normal rpm

As soon as the humidifier generates steam, the

ventilator switches on automatically (with a

slight delay). When steam is no longer being

produced, the ventilator switches off automat-

ically after a nominal overrun period.

Mise en service/exploitation

Détermination du régime du ventilateur à l’aide

du sélecteur de régime au côté gauche de

l’appareil de ventilation:

Pos. 1: régime réduit

FAN15/FAN16, débit de vapeur

inférieur à 8 kg/h

FAN40/FAN45, débit de vapeur

inférieur à 30 kg/h

Pos. 2: régime normal

Dès que l’humidificateur est en marche, le

ventilateurtourne automatiquement (avectem-

porisation). Si la production de vapeur cesse, le

ventilateur s’arrête automatiquement (avec un

certain retard).

Technische Daten Technical data Données techniques

Ventilationsgerät Typ

Fan unit type FAN15 / FAN16 FAN40 / FAN45

Appareil de ventilation type

Für Dampfabgabe max.

For max. steam output kg/h 16 45

Pour débit de vapeur max.

Elektrischer Anschluss

Power supply V / Hz 220...240V / 1N~ / 50...60Hz

Alimentation électrique

Schalterstellung Stufe

Switch position Stage 1212

Position du sélecteur Degré

Leistungsaufnahme

Power consumption W 29 42 38 61

Puissance

Luftfördermenge

Air delivery m3/h 190 230 360 460

Débit d’air

Schallleistung

Acoustic power dB(A) * 46 52 54 56

Puissance acoustique

*Gemessen im Abstand von 1 m vor, 1 m links und 1 m unterhalb der Ausblasöffnung bei 230V/50Hz und minimaler Dampfschlauchlänge.

Bei grösserer Dampfschlauchlänge kann sich der Geräuschpegel erhöhen. Hinweis: Der Schalldruck ist um ca. 6 dB tiefer.

*Measured at a distance of 1 m in front, 1 m left and 1 m below the exit orifice at 230 V/50 Hz and with a steam hose of minimum length.

With a longer steam hose the noise level may increase. Note: The acoustic pressure is approx. 6 dB lower.

*Mesuré à 1 m devant, à 1 m à gauche et à 1 m sous l’ouverture d’échappement, par 230V/50Hz et longueur minimale de tuyau à vapeur.

A longueur de tuyau de vapeur plus grande, le niveau sonore peut augmenter. Nota: La pression acoustique est d’environ 6 dB plus bas.

Abmessungen/Gewicht Dimensions/Weight Dimensions/Poids

FAN 15 FAN 16 FAN 40 FAN 45

Breite / Width / Largeur mm 365 500 590 482

Höhe / Hight / Hauteur mm 240 240 290 290

Tiefe / Depth / Profondeur mm 260 385 390 345

Gewicht / Weight / Poids kg 6.5 8.5 9.5 8.5

Consulting, Sales and Service:

Reg.No. 40002-2

Manufacturer:

Axair Ltd. Systems for Air Treatment

A WMH Company

CH-8808 Pfäffikon (Switzerland), Talstr. 35-37, P.O. Box

Telephone +41 55 416 6111, Fax +41 55 416 62 62

Internet http://www.axair.ch, E-Mail [email protected]

Lieferumfang Delivery Livraison

Bridenset / Set with hose clips / Set avec colliers de tuyaux

Schraubenset / Set with screws / Set avec vis

FAN 16 / FAN 40 Dampfschlauch 1 1/4", 0.4 m/ Steam hose 1 1/4", 0.4 m / Tuyau de vapeur 1 1/4", 0.4 m

Kondensatanschlussset / Condensate connection set / Set de connexion de condensat

Kondensatschlauch 2 m / Condensate hose 2 m / Tuyau de condensat 2 m

Bridenset / Set with hose clips / Set avec colliers de tuyaux

Schraubenset / Set with screws / Set avec vis

Dampfschlauch 1 1/4", 0.4 m/ Steam hose 1 1/4", 0.4 m / Tuyau de vapeur 1 1/4", 0.4 m

FAN 15 Kondensatanschlussset / Condensate connection set / Set de connexion de condensat

Kondensatschlauch 2 m / Condensate hose 2 m / Tuyau de condensat 2 m

Dampfaustrittsstutzen / Steam outlet connector / Raccord d’échappement de vapeur

Übergangsstück / Transition piece / Pièce intermédiaire

Verbindungsstück / Connection piece / Pièce de connexion

Kondensatschlauch 1 m / Condensate hose 1 m / Tuyau de condensat 1 m

Schlauchklemme / Hose clamp / Serre-joint

Bridenset / Set with hose clips / Set avec colliers de tuyaux

Schraubenset / Set with screws / Set avec vis

Dampfschlauch 1 1/4", 0.4 m/ Steam hose 1 1/4", 0.4 m / Tuyau de vapeur 1 1/4", 0.4 m

FAN 45 Kondensatanschlussset / Condensate connection set / Set de connexion de condensat

Kondensatschlauch 2 m / Condensate hose 2 m / Tuyau de condensat 2 m

Dampfaustrittsstutzen / Steam outlet connector / Raccord d’échappement de vapeur

Übergangsstück / Transition piece / Pièce intermédiaire

Technische Änderungen vorbehalten Technical data subject to modification Sous réserve de modifications techniques

Este manual sirve para los siguientes modelos

Otros manuales de Deshumidificador de Axair

Axair

Axair OD-125TH Manual de usuario

Manuales populares de Deshumidificador de otras marcas

Daitsu

Daitsu CD031IU-DFA Manual de usuario

Fehom

Fehom PDGT701BE Manual de usuario

Hitachi

Hitachi RD-190GX Manual de usuario

Westpoint

Westpoint MDF1-30AE Manual de usuario

SOLIS

SOLIS easy dry compact Manual de usuario

ENVIROBOSS

ENVIROBOSS EB240 Manual de usuario

Sinclair

Sinclair R-9112 Manual de usuario

Kenmore

Kenmore 580.54701 Manual de usuario

Demargo

Demargo DM828NF Manual de usuario

Altrad Lescha

Altrad Lescha LDH 600 Manual de usuario

BOMANN

BOMANN LE 1150 CB Manual de usuario

SPT

SPT SD-46 Manual de usuario

REMKO

REMKO SLN 40 Manual de usuario

Haier

Haier HD458 Manual de usuario

Logik

Logik L20DHW12 Manual de usuario

Frigidaire

Frigidaire FDR30S1 - 30 Pint Capacity Dehumidifier Guía de inicio rápido

Blitz

Blitz HHD Series Manual de usuario

Prem-I-Air

Prem-I-Air PD14DEN Manual de usuario
