Autoclima Fresco 3000 ALASKA Guía del usuario

ISTRUZIONI DI MONTAGGIO USO E MANUTENZIONE DEL CONDIZIONATORE

AIR CONDITIONER ASSEMBLY, MAINTENANCE AND USE INSTRUCTIONS

INSTRUCTIONS POUR LE MONTAGE, L'EMPLOI ET L'ENTRETIEN DU CLIMATISEUR

MONTAGE- UND WARTUNGSANLEITUNG DER KLIMAANLAGE

INSTRUCCIONES DE MONTAJE, USO Y MANTENIMIENTO DEL ACONDICIONADOR

ALASKA

COD. 12121680 (12V)

COD. 12121907 (24V)

ALASKA

NOTE / NOTES / NOTAS

I Le indicazioni che si riferiscono alla DESTRA ed alla SINISTRA, sono relative al conducente del mezzo rivolto in direzione

del senso di marcia.

The indications which refer to the RIGHT and to the LEFT concern the driver of the vehicle on the drive way.

F Les indications qui se réferent à DROITE et GAUCHE, sont considérées par rapport au conducteur du véhicule dirigé dans

le sens de la marche, par conséquence.

Die Anzeigen RECHTS und LINKS sind auf den Fahrer in Fahrtrichtung bezogen.

E Las indicaciones que hacen referencia a la DERECHA o la IZQUIERDA, se refieren al conductor del vehículo en el sentido

de la marcha.

SOMMARIO PAGINA CONTENTS PAGE

DIMENSIONI 2 DIMENSIONS 2

CARATTERISTICHE TECNICHE 5 NOMINAL TECHNICAL DATA 5

POSIZIONE COMPONENTI 6 COMPONENTS DISPOSITION 6

CIRCUITO FRIGORIGENO 7 COOLING SYSTEM 7

COLLEGAMENTI ELETTRICI 12V - 24V 8 - 9 ELECTRICAL CONNECTIONS 12V - 24V 8 - 9

SCHEMI ELETTRICI 12V - 24V 10 - 11 WIRING DIAGRAMS 12V - 24V 10 - 11

MONTAGGIO EVAPORATORE 12 EVAPORATOR INSTALLATION 12

OPTIONALS EVAPORATORE 13 EVAPORATOR OPTIONALS 13

PROCEDURA DI CARICA REFRIGERANTE 16 COOLANT FILLING PROCEDURE 16

CENTRALINA DI CONTROLLO 17 CONTROL UNIT 17

AVVERTENZE 23 WARNINGS 23

MANUTENZIONE E CONSIGLI PER L’USO 23 MAINTENANCE AND SUGGESTIONS FOR USE 23

SOMMAIRE PAGE INHALT SEITE

DIMENSIONS 2 ABMESSUNGEN 2

DONNEES TECHNIQUES NOMINALES 5 TECHNISCHEN EIGENHEITEN 5

DISPOSITION DES COMPOSANTS 6 ANORDNUNG DER KOMPONENTEN 6

CIRCUIT REFRIGERANT 7 KÜHLKREISLAUF 7

RACCORDEMENTS ELECTRIQUES 12V - 24V 8 - 9 ELEKTRISCHE ANSCHLÜSSE 12V - 24V 8 - 9

SCHEMAS ELECTRIQUES 12V - 24V 10 - 11 SCHALTSCHEMA 12V - 24V 10 - 11

MONTAGE DE L'EVAPORATEUR 12 VERDAMPFER-BEFESTIGUNG 12

ACCESSOIRES DE L'EVAPORATEUR 13 ZUBEHÖR DES VERDAMPFERS 13

CHARGEMENT DE RÉFRIGÉRANT / PROCEDURE 16 EINFÜLLEN KÜHLMITTEL / VERFAHREN 16

CENTRALE ELECTRONIQUE DE COMMANDE 17 ELEKTRONISCHES STEUERGERÄT 17

AVERTISSEMENTS 23 HINWEISE 23

ENTRETIEN ET CONSEILS D'UTILISATION 23

INSTANDHALTUNG UND

BENUTZUNGSRATSCHLÄGE 23

SUMARIO PAGINA

DIMENSIONES 2

DATOS TECNICOS 5

DISPOSICIÓN DE LOS COMPONENTES 6

CIRCUITO DE REFRIGERACION 7

CONEXIONES ELÉCTRICAS 12V - 24V 8 - 9

ESQUEMAS ELÉCTRICAS 12V - 24V 10 - 11

MONTAJE DEL EVAPORADOR 12

ACCESORIOS DEL EVAPORADOR 13

CARGA DE REFRIGERANTE / PROCEDIMIENTO 16

UNIDAD DE CONTROL ELECTRÓNICO 17

ADVERTENCIAS 23

MANTENIMIENTO Y CONSEJOS 23

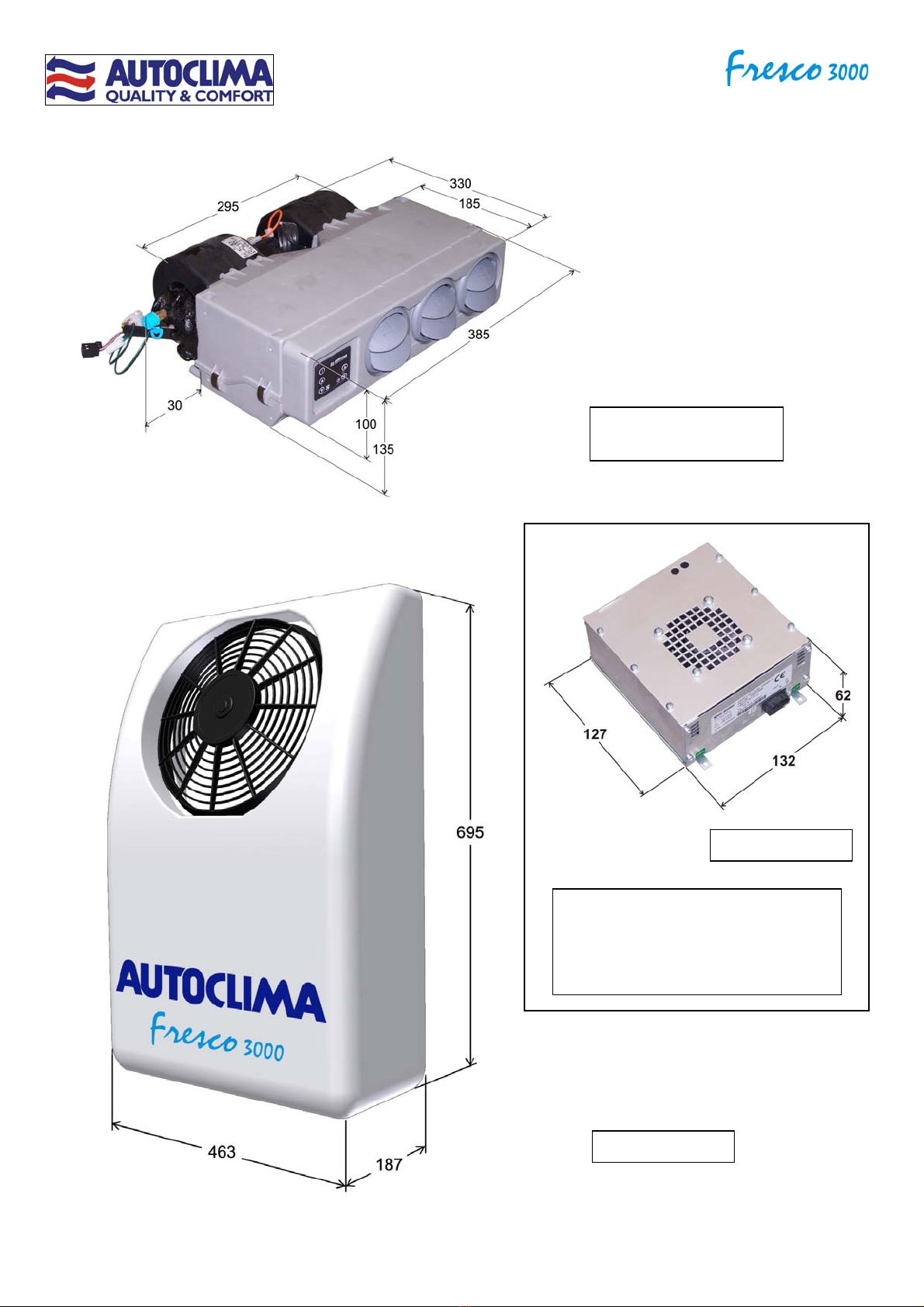

ALASKA

EVAPORATORE

EVAPORATOR

EVAPORATEUR

VERDAMPFER

EVAPORADOR

Cod. 20201459.1 (12V)

Cod. 20201487.1 (24V)

CONDENSATORE

CONDENSER

CONDENSEUR

KONDENSATOR

CONDENSADOR

Cod. 30301223

CONVERTER 12V – 24V

12V – 24V CONVERTER Cod. 80821168

Solo per impianto 12V

Only for 12V system

Uniquement pour les systèmes 12V

Nur für 12V System

Sólo para el sistema 12V

ALASKA

EVAPORATORE / EVAPORATOR / EVAPORATEUR / VERDAMPFER / EVAPORADOR

Cod. 20201459.1 (12V) / Cod. 20201487.1 (24V)

CODICE

CODE

KODE

CODIGO

Q.TA

Q.TY

Q.TÈ

M.GE

C.DAD

DESCRIZIONE

DESCRIPTION

NOMENCLATURE

BEZEICHNUNG

DENOMINACION

20205442

(12V)

20205469

(24V)

1 Blocco evaporatore / Evaporator block / Bloc évaporateur / Verdampfer Block / Bloque evaporador

- 1 Set accessori / Accessories set / Ensemble d'accessoires / Zubehör-Set / Set de accesorios

2027003302 2mt Tubo scarico acqua di condensa / Condensate water exhaust pipe / Tube d’évacuation eau de

condensation / Kondenswasserablaßrohr / Tubo de descarga del agua de condensación

2026555170 4 Staffa fissaggio evaporatore / Evaporator fixing bracket / Support de fixation evaporateur /

Befestigungsbügel Verdampfer / Soporte de fijación del evaporador

70724035 4

Vite autofilettante T.E. 2 principi 5x20 / 5x20 2-start self-threading screw / Vis autotaraudeuse à 2

pas 5x20 / 2 Weg selbstschneidende Schraube 5x20 / Tornillo de autoenroscado de 2 inicios 5x20

70728015 4

Rondella piana Ø5,5xØ15xh1,5 / Ø5,5xØ15xh1,5 plain washer/ Rondelle plate Ø5,5xØ15xh1,5 /

Flachscheibe Ø5,5xØ15xh1,5 / Arandela plana Ø5,5xØ15xh1,5

70724130 2

Vite autofilettante T-C. 2,9x9,5 / 2,9x9,5 C. H. self-threading screw / Vis autotaraudeuse T. C.

2,9x9,5 / Selbstschneidende Schraube Z. K. 2,9x9,5 / Tornillo de autoenroscado C. C. 2,9x9,5

CONDENSATORE / CONDENSER / CONDENSEUR / KONDENSATOR / CONDENSADOR

Cod. 30301223

CODICE

CODE

KODE

CODIGO

Q.TA

Q.TY

Q.TÈ

M.GE

C.DAD

DESCRIZIONE

DESCRIPTION

NOMENCLATURE

BEZEICHNUNG

DENOMINACION

30305230 1

Condensatore completo / Complete condenser / Condenseur complet / Kompletter Kondensator /

Condensador completo

- 1 Set accessori / Accessories set / Ensemble d'accessoires / Zubehör-Set / Set de accesorios

80817513 1

Dima di foratura per fissaggio condensatore / Drilling plane for condenser fixing / Plan de de

perçage pou le montage du condenseur / Bohrplan für die Montage des Kondensators / Plan de

perforación para el montaje del condensador

60664342 5

Tappo copertura vite / Screw cap cover / Capuchon de couverture vis / Schraube Abdeckkappe /

Tapón de la cubierta tornillo

60660344 2

Tappo copertura vite / Screw cap cover / Capuchon de couverture vis / Schraube Abdeckkappe /

Tapón de la cubierta tornillo

ALASKA

Solo per impianto 12V

Only for 12V system

Uniquement pour les systèmes 12V

Nur für 12V System

Sólo para el sistema 12V

KIT TASFORMATORE da 12V a 24V 600W / CONVERTER KIT from 12V to 24V 600W / KIT DE CONVERTISSEUR de 12V à 24V

600W / KONVERTER KIT von 12V bis 24V 600W / CONVERTIDOR KIT desde 12V hasta 24V 600W

Cod. 80821168

CODICE

CODE

KODE

CODIGO

Q.TA

Q.TY

Q.TÈ

M.GE

C.DAD

DESCRIZIONE

DESCRIPTION

NOMENCLATURE

BEZEICHNUNG

DENOMINACION

60670662 1

Trasformatore 12V-24V 600W / Converter 12V-24V 600W / Convertisseur 12V-24V 600W /

Konverter 12V-24V 600W / Convertidor 12V-24V 600W

60654361 1

Cavo di alimentazione L. 4000 / Feeder cable L. 4000 / Câble d’alimentation L. 4000 / Netzkabel L.

4000 / Cable de alimentación L. 4000

SET DI MONTAGGIO / ASSEMBLY SET / GROUPE DE MONTAGE / MONTAGEKIT / SET DE MONTAJE

Cod. 60600755 (12V) / Cod. 60600828 (24V)

CODICE

CODE

KODE

CODIGO

Q.TA

Q.TY

Q.TÈ

M.GE

C.DAD

DESCRIZIONE

DESCRIPTION

NOMENCLATURE

BEZEICHNUNG

DENOMINACION

60641091 4mt Tubo G6 / G6 hose / Tuyau G6 / Rohr G6 / Tubo G6

60641092 4mt Tubo G8 / G8 hose / Tuyau G8 / Rohr G8 / Tubo G8

6066803364 4mt Guarnizione isolante Ø18 / Insulating gasket Ø18 / Joint d'étanchéité Ø18 / Wärmeisolierung

Dichtung Ø18 / Junta aislante Ø18

60650906 1

Adattatore ¼”-5/8”OR / Adapter ¼”-5/8”OR / Adaptateur ¼”-5/8”OR / Netzteil ¼”-5/8”OR / Adaptador

¼”-5/8”OR

60643206 1

Raccordo 5/8” F90° OR (G6) / Fitting 5/8” F90° OR (G6) / Raccord 5/8” F90° OR (G6) / Verbindung

5/8” F90° OR (G6) / Racor 5/8” F90° OR (G6)

60643204 1

Raccordo 5/8” FDIR. OR (G6) / Fitting 5/8” FDIR. OR (G6) / Raccord 5/8” FDIR. OR (G6) /

Verbindung 5/8” FDIR. OR (G6) / Racor 5/8” FDIR. OR (G6)

60645206 1

Raccordo 5/8” F90° OR (G8) / Fitting 5/8” F90° OR (G8) / Raccord 5/8” F90° OR (G8) / Verbindung

5/8” F90° OR (G8) / Racor 5/8” F90° OR (G8)

60645204 1

Raccordo ¾” FDIR. OR (G8) / Fitting ¾” FDIR. OR (G8) / Raccord ¾” FDIR. OR (G8) / Verbindung

¾” FDIR. OR (G8) / Racor ¾” FDIR. OR (G8)

60666062 2

Fascetta fermatubo G6 / G6 hose clamp / Collier tuyau G6 / Schlauchschelle G6 / Abrazadera para

tubo G6

60666063 2

Fascetta fermatubo G8 / G8 hose clamp / Collier tuyau G8 / Schlauchschelle G8 / Abrazadera para

tubo G8

60654363

(12V)

60654408

(24V)

1 Cablaggio collegamento evaporatore - condensatore / Evaporator - condenser installation wiring /

Câblage pour branchement evaporateur - condenseur / Anlageanschlußverkabelung Verdampfer -

Kondensator / Cableado conexiòn evaporador – condensador

ALASKA

CARATTERISTICHE TECNICHE / NOMINAL TECHNICAL DATA / DONNEES TECHNIQUES NOMINALES /

TECHNISCHEN EIGENHEITEN / DATOS TECNICOS

Potenza refrigerante fornita Fino a

Supplied cooling capacity Up to

Puissance frigorifique Jusqu'à 950W

Kälteleistung Bis zu

Potencia frigorifica Hasta

Assorbimento elettrico Fino a

Power consumption Up to 37A (12V)

Absorption éléctrique Jusqu'à

Stromverbrauch Bis zu 17A (24V)

Intensidad absorbida Hasta

Funzionamento a motore

spento Functioning with engine

off Fonctionnement, le

moteur arreté Funktion bei

abgeschaltetem Motor Funcionamiento con el motor

apagado

Voltaggio:

12V / 24V DC Voltage:

12V / 24V DC Spannung:

12V / 24V DC Voltaje:

12V / 24V DC

Gas refrigerante:

R134a Refrigerant:

R134a Gaz réfrigérant:

R134a Kühlgas:

R134a Gas refrigerante:

R134a

Velocità di ventilazione:

3 Ventilation speeds:

3 Vitesses de ventilation:

3 Lüftungsgeschwindigkeiten:

3 Velocidades de ventilación:

Controllo elettronico

della temperatura con

pannello di comando

digitale

Temperature’s electronic

control with digital control

panel

Contrôle électronique de

la température avec

panneau de commande

digitale

Elektronische

Temperaturkontrolle mit

digitalem Schaltfeld

Control electrónico de la

temperatura con panel de

mandos digital

Funzione di

autospegnimento con

basso voltaggio delle

batterie (Salva-batterie)

Auto-switch off with low

batterie’s voltage (Battery

saver)

Fonction d’auto-extinction

à bas voltage des

batteries (dispositif de

protection des batteries)

Selbstabschaltfunktion mit

geringer Batteriespannung

(Batterieschutz)

Función de autocierre con

bajo voltaje de las baterías

(ahorra-baterías)

Peso evaporatore:

5,2 Kg Evaporator weight:

5,2 Kg Poids evaporateur:

5,2 Kg Verdampfer Gewicht:

5,2 Kg Peso evaporador:

5,2 Kg

Peso condensatore:

18 Kg Condenser weight:

18 Kg Poids condenseur:

18 Kg Kondensator Gewicht :

18 Kg Peso condensador:

18 Kg

ALASKA

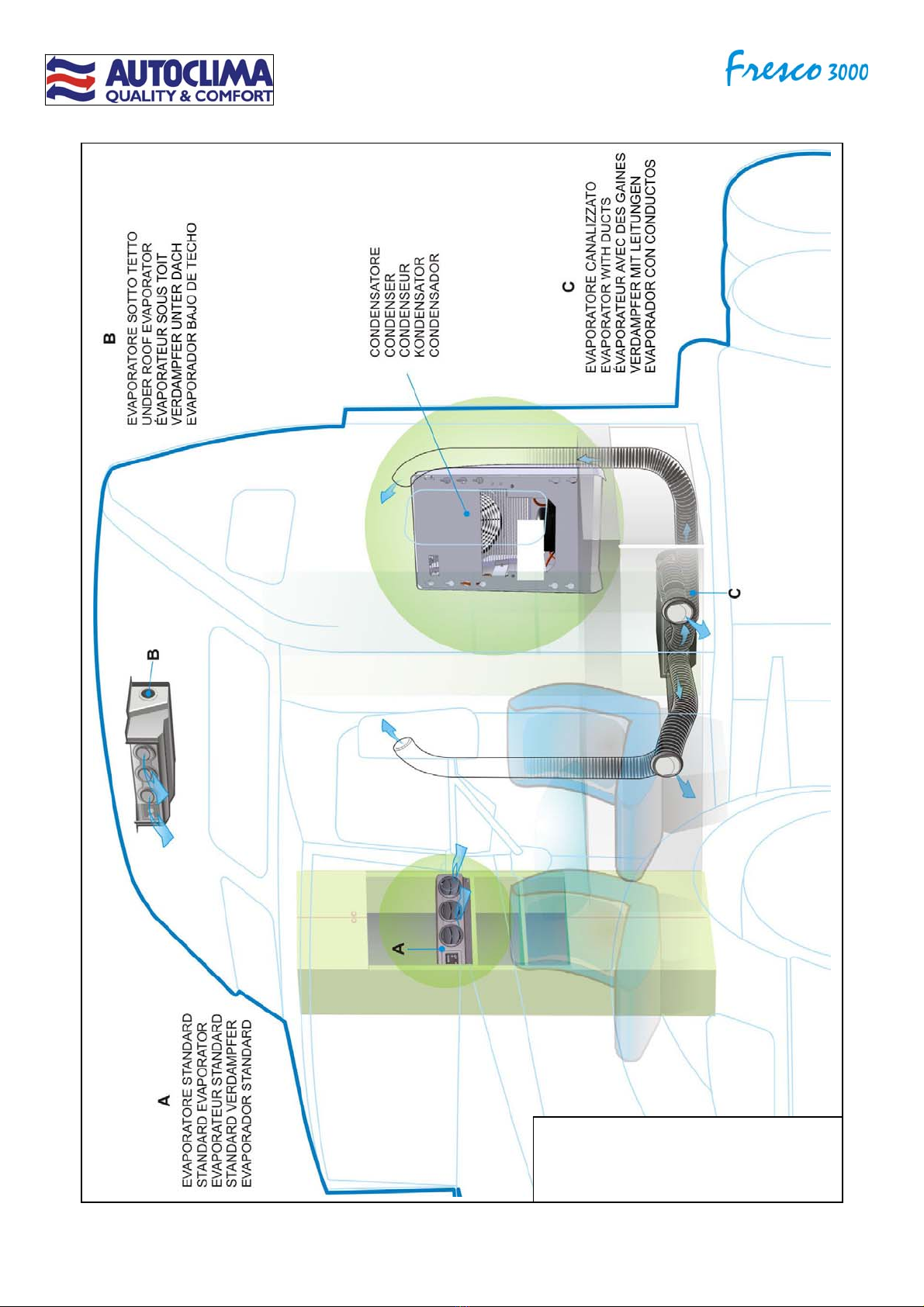

POSIZIONE COMPONENTI

COMPONENTS DISPOSITION

DISPOSITION DES COMPOSANTS

ANORDNUNG DER KOMPONENTEN

DISPOSICIÓN DE LOS COMPONENTES

ALASKA

CIRCUITO FRIGORIGENO

COOLING SYSTEM

CIRCUIT FRIGORIGÈNE

KÜHLMITTELKREIS

CIRCUITO DE REFRIGERACION

ALASKA

COLLEGAMENTI ELETTRICI

ELECTRICAL CONNECTIONS

RACCORDEMENTS ELECTRIQUES

ELEKTRISCHE ANSCHLÜSSE

CONEXIONES ELECTRICAS

12V

ALASKA

COLLEGAMENTI ELETTRICI

ELECTRICAL CONNECTIONS

RACCORDEMENTS ELECTRIQUES

ELEKTRISCHE ANSCHLÜSSE

CONEXIONES ELECTRICAS

24V
