Atag WDD9074MM Manual de usuario

700005758100

WDD9074MM

Gebruiksaanwijzing

afzuigkap

Notice d’utilisation

hotte cheminée

Anleitung

dunstabzugshaube

Instructions for use

cooker hood

Handleiding NL 3 - NL 28

Notice d’utilisation FR 3 - FR 28

Anleitung DE 3 - DE 28

Manual EN 3 - EN 28

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

NL 3

Uw afzuigkap

Beschrijving 4

Inleiding 4

Afvoersystemen 5

Gebruik

Bediening 6

Onderhoud

Reinigen 9

Filters 9

Verlichting 12

Installatie

Algemeen 13

Elektrische aansluiting 14

Afmetingen 15

Gaten in het werkblad boren en de kap bevestigen 16

De afzuigkap van bovenaf in het werkblad aanbrengen 16

De afzuigkap van onderaf in het werkblad plaatsen 18

De onderste beugels bevestigen 21

De motoreenheid bevestigen 22

De elektrische eenheid bevestigen 24

Het voorgedeelte bevestigen 26

Bijlage

Afvoeren 28

INHOUD

NL 4

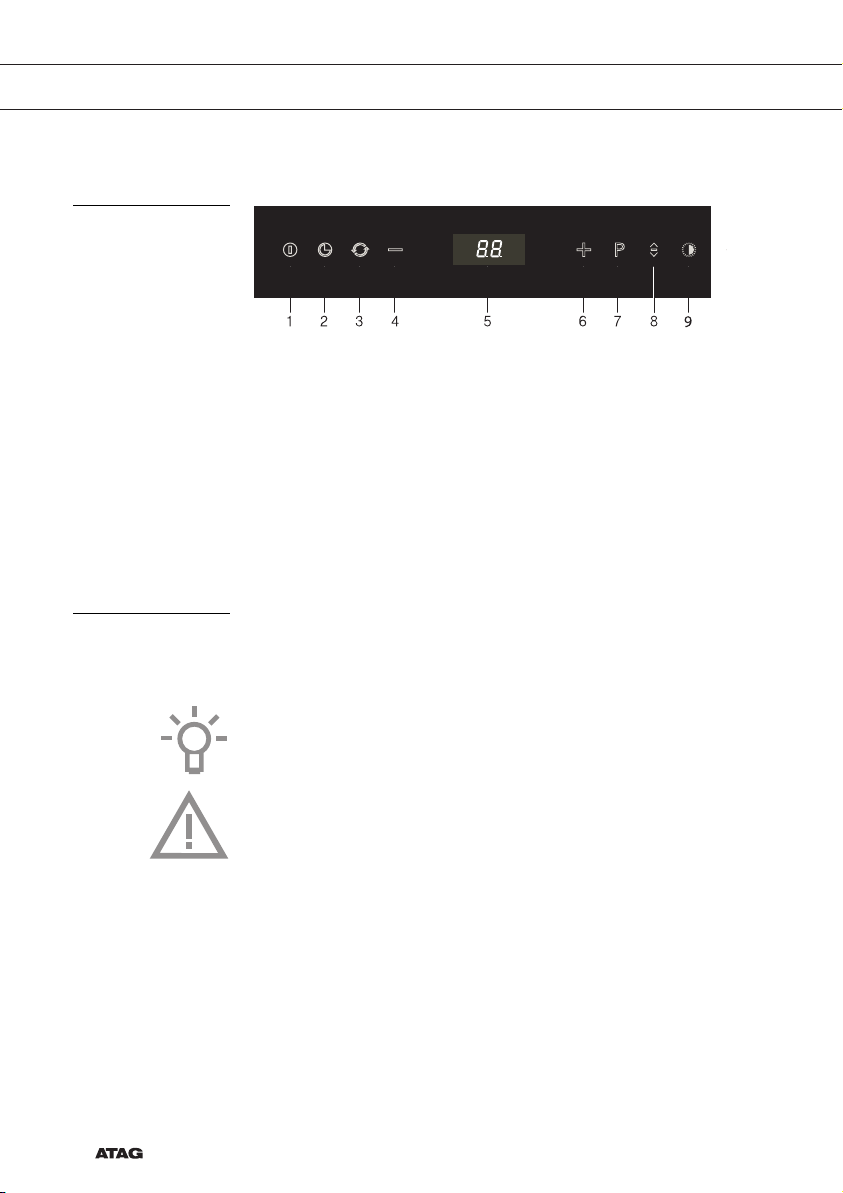

Beschrijving

1. Aan-/uittoets

2. Timer toets

3. Clean air toets

4. Toets voor verlagen afzuiging

5. Display

6. Toets voor verhogen afzuiging

7. Toets intensiefstand

8. Toets voor in-/uitschuiven toestel

9. Toets voor in-/uitschakelen verlichting

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van

alle mogelijkheden die dit toestel u biedt. U vindt informatie over het

gebruik, de bediening en het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Lees voor gebruik eerst de separate

veiligheidsinstructies.

UW AFZUIGKAP

NL 5

UW AFZUIGKAP

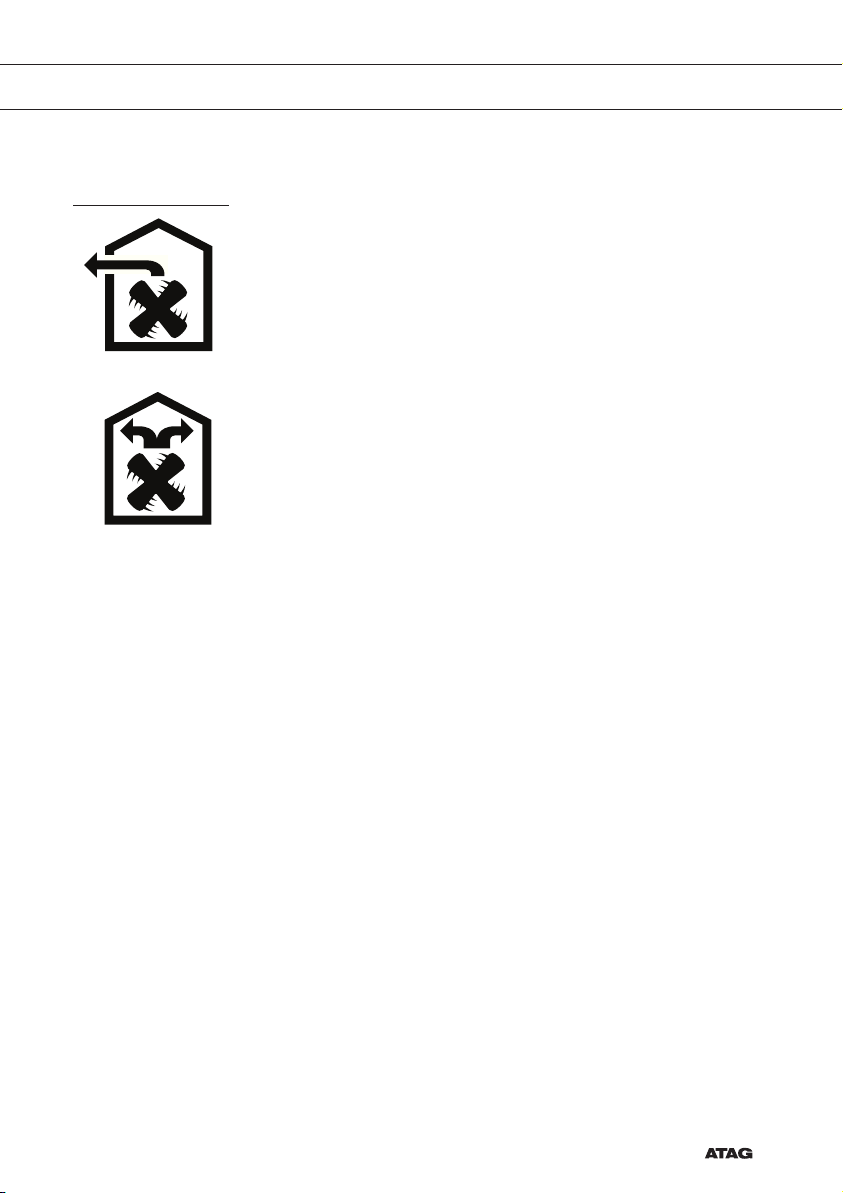

Afvoersystemen

De afzuigkap kan op twee manieren worden aangesloten

(afhankelijk van het model):

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en door de metalen vetfilter gefilterde kookdampen

worden naar buiten afgevoerd. Dit is de meest effectieve manier

van afzuigen!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de

aangezogen kookdampen worden gefilterd door het metalen

vetfilter en het extra geplaatste koolstoffilter.

De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in

de keuken.

Let op! Het koolstoffilter moet apart besteld worden.

NL 6

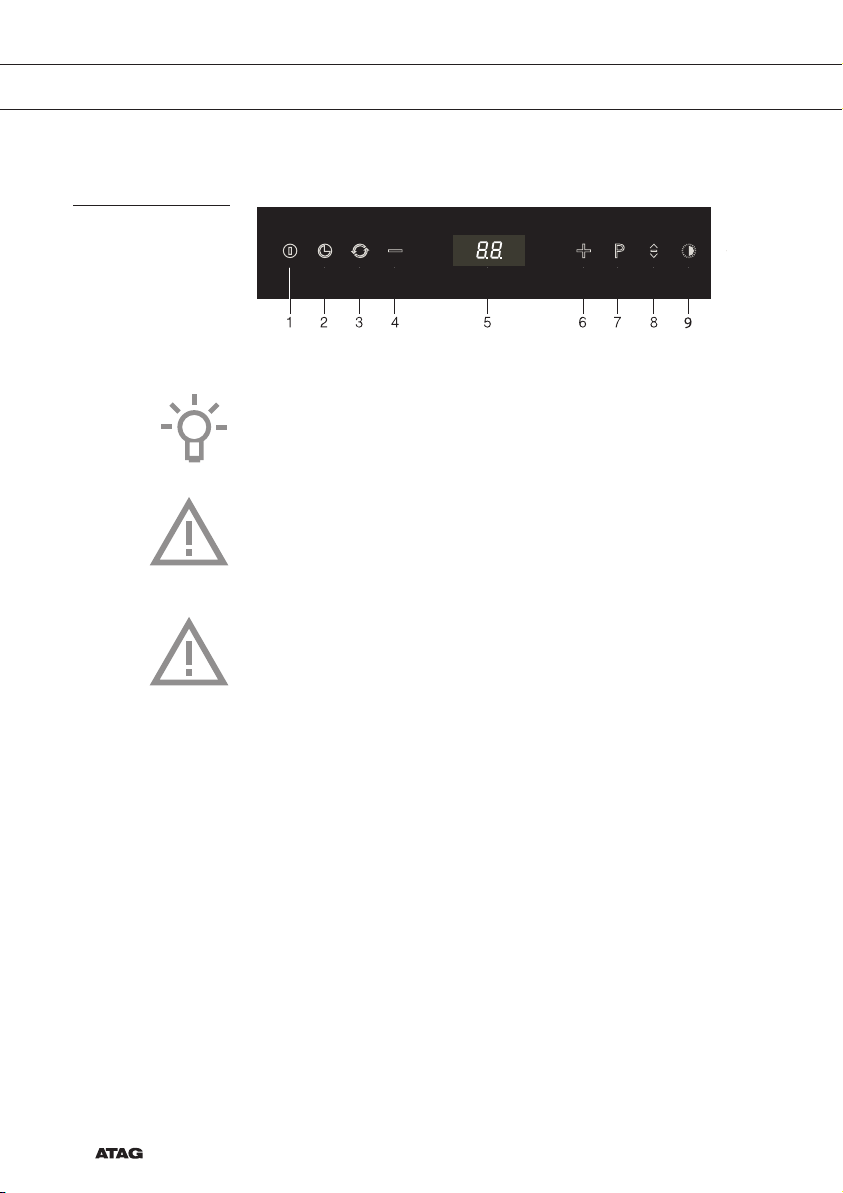

Bediening

Gebruik de afzuigkap pas als deze volledig uitgeschoven is.

Schakel de afzuigkap in zodra u begint met koken en schakel hem pas

enkele minuten na het koken weer uit. Zo wordt de keukendamp het

effectiefst verwijderd.

Let op; Voorkom beklemming van uw handen bij het in- of

uitschuiven van de afzuigkap. Houd uw handen uit de buurt van het

bewegingsbereik van de afzuigkap! Houd kinderen uit de buurt van de

afzuigkap.

Let op; Kookgerei dat zich in het bewegingsbereik van het apparaat

bevindt, kan omvallen. Naar buiten komende hete vloeistof kan leiden

tot lichamelijk letsel. Geen kookgerei in het bewegingsbereik van het

toestel plaatsen.

Uitschuiven van de afzuigkap

Controleer of er zich geen voorwerpen in het bewegingsbereik van de

afzuigkap bevinden.

• Druk op toets ‘8’.

De afzuigkap schuift volledig naar buiten.

De ventilator start op stand 2.

De verlichting schakelt in.

Inschuiven van de afzuigkap

Sluit de filterafdekking volledig. Controleer of er zich geen voorwerpen

in het bewegingsbereik van de afzuigkap bevinden.

• Druk op toets ‘8’.

De afzuigkap schuift volledig naar binnen. De verlichting en de

ventilator schakelen uit.

GEBRUIK

NL 7

Ventilator in- of uitschakelen

Pas de ventilatorstand altijd aan de actuele omstandigheden aan.

Kies bij sterke dampvorming een hogere ventilatorstand.

• Schakel de ventilator in met de aan/uittoets (1) en kies de gewenste

afzuigstand met toetsen ‘4’ en ‘6’.

De display ‘5’ geeft aan welke stand gekozen is.

• Druk op de intensieftoets ‘7’ om intensiefstand in te schakelen.

De ventilator draait 6 minuten op de hoogste stand.

De intensiefstand schakelt automatisch na 6 minuten terug naar

stand 2.

Verlichting in- of uitschakelen

• Schakel de verlichting in of uit met toets ‘9’. De verlichting schakelt

in op de maximale stand.

Verlichting dimmen

• Dim de verlichting door toets ‘9’ minimaal 2 seconden ingeduwd te

houden.

De sterkte van de verlichting verandert van maximaal naar minimaal.

Druk opnieuw op de verlichtingstoets ‘9’ om terug te keren naar de

maximale stand.

Clean Air functie

Met de Clean Air functie ververst u automatisch de lucht in de keuken.

Deze functie schakelt automatisch elk uur de ventilator 10 minuten in

op de laagste stand. Na 24 uur schakelt de afzuigkap uit.

• Druk op de Clean Air toets ‘3’.

De ‘Clean air’ indicatie verschijnt in de display.

• Druk op de aan-/uittoets (1) om de Clean Air functie uit te

schakelen.

GEBRUIK

NL 8

GEBRUIK

Verzadigingsindicatie

Ter indicatie van verzadiging van het vetfilter of het koolstoffilter

knippert het betreffende symbool in de display.

Vetfilter indicatie

• Reinig het vetfilter als het ‘Filter’ reinigingssymbool in de display

verschijnt (zie hoofdstuk ‘Onderhoud’).

Koolstoffilter indicatie

• Vervang het koolstoffilter als het ‘koolstoffilter’ reinigingssymbool in

de display verschijnt (zie hoofdstuk ‘Onderhoud’).

Verzadigingsindicaties resetten

• Schakel de afzuigkap uit met de aan-/uittoets (1).

• Houd toets ‘-’ (4) twee seconden ingedrukt.

De verzadigingsindicatie is gereset. De betreffende symbool in de

display verdwijnt.

Instellen display voor recirculatie gebruik

Stel voor gebruik op een recirculatie systeem de display om naar

‘recirculatie’ gebruik.

• Schakel de afzuigkap uit met de aan-/uittoets (1). Zorg dat de

afzuigkap op de netspanning aangesloten is!

• Houd toets ‘+’ (6) gedurende 2 seconden ingedrukt tot het

‘koolstoffilter’ reinigingssymbool in de display twee keer oplicht.

De display is nu ingesteld voor gebruik op een recirculatie systeem.

• Druk meerdere keren op de toets ‘+’ (6) om weer naar het ventilatie

systeem terug te keren (het ‘koolstoffilter’ reinigingssymbool in de

display licht één keer op).

NL 9

Reinigen

Let op! Maak eerst de afzuigkap spanningsloos door de stekker uit

het stopcontact te trekken of door de zekering in de meterkast uit te

schakelen. Maak de kap regelmatig schoon (tenminste met dezelfde

regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen

producten die schuurmiddelen bevatten.

Gebruik voor het reinigen geen alcohol!

Let op! Reinig het toestel en de filters regelmatig. Hiermee voorkomt u

het ontstaan van een brandgevaarlijke situatie.

De fabrikant is niet aansprakelijk voor schade ontstaan door

onvoldoende onderhoud.

Roestvaststalen afzuigkappen

• Maak de afzuigkap schoon met een sopje en een zachte doek.

Daarna met schoon water na behandelen. Gebruik geen agressieve

schoonmaakmiddelen zoals bijvoorbeeld soda.

• Behandel roestvaststalen afzuigkappen niet met schuursponsjes of

andere schuurmiddelen.

• Behandel na met een niet schurend, niet polijstend middel en poets

met de structuur van het roestvaststaal mee.

Filters

Voor een goede werking moeten de filters regelmatig gereinigd worden.

Filterafdekking openen

Let op! Maak, voor het verwijderen van de filterafdekking, eerst de

afzuigkap spanningsloos door de stekker uit het stopcontact te trekken

of door de zekering in de meterkast uit te schakelen.

ONDERHOUD

NL 10

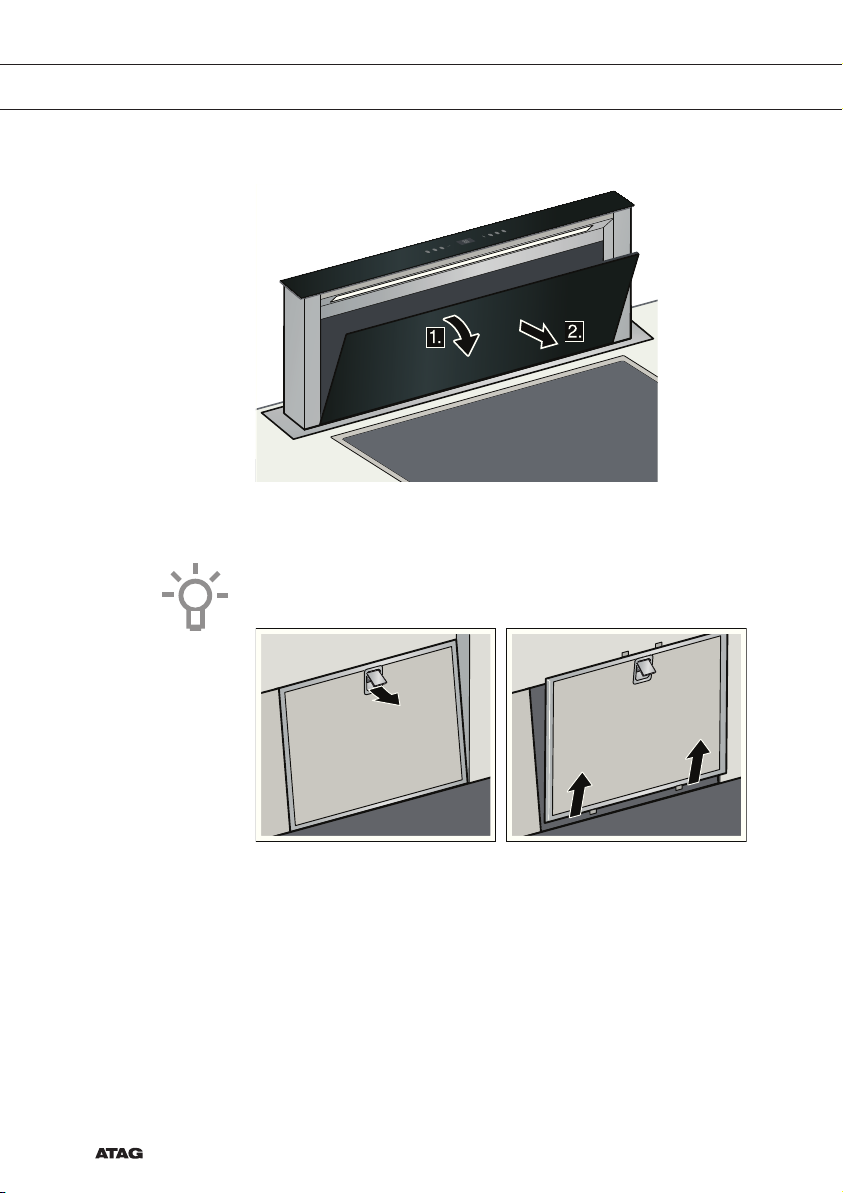

1. Klap de filterafdekking naar voren

2. Verwijder de filterafdekking.

Let op; onderin de filterhouder kan zich vet ophopen. Houd de

filterhouder vertikaal om te voorkomen dat het vet eruit druipt.

1. Open de vergrendeling van de metalen vetfilter en neem de filter uit

de houder.

2. Reinig de metalen vetfilter en filterafdekking.

3. Reinig de binnenzijde van de afzuigkap.

4. Plaats de metalen vetfilter en plaats de filterafdekking.

Vetfilters

• Reinig de vetfilters na ongeveer 100 uren, twee maanden gebruik of

als de filter reinigingsindicatie dit aangeeft.

• Gebruik hiervoor een neutraal reinigingsmiddel.

ONDERHOUD
