Carte mère ASUS A7V8X

Français

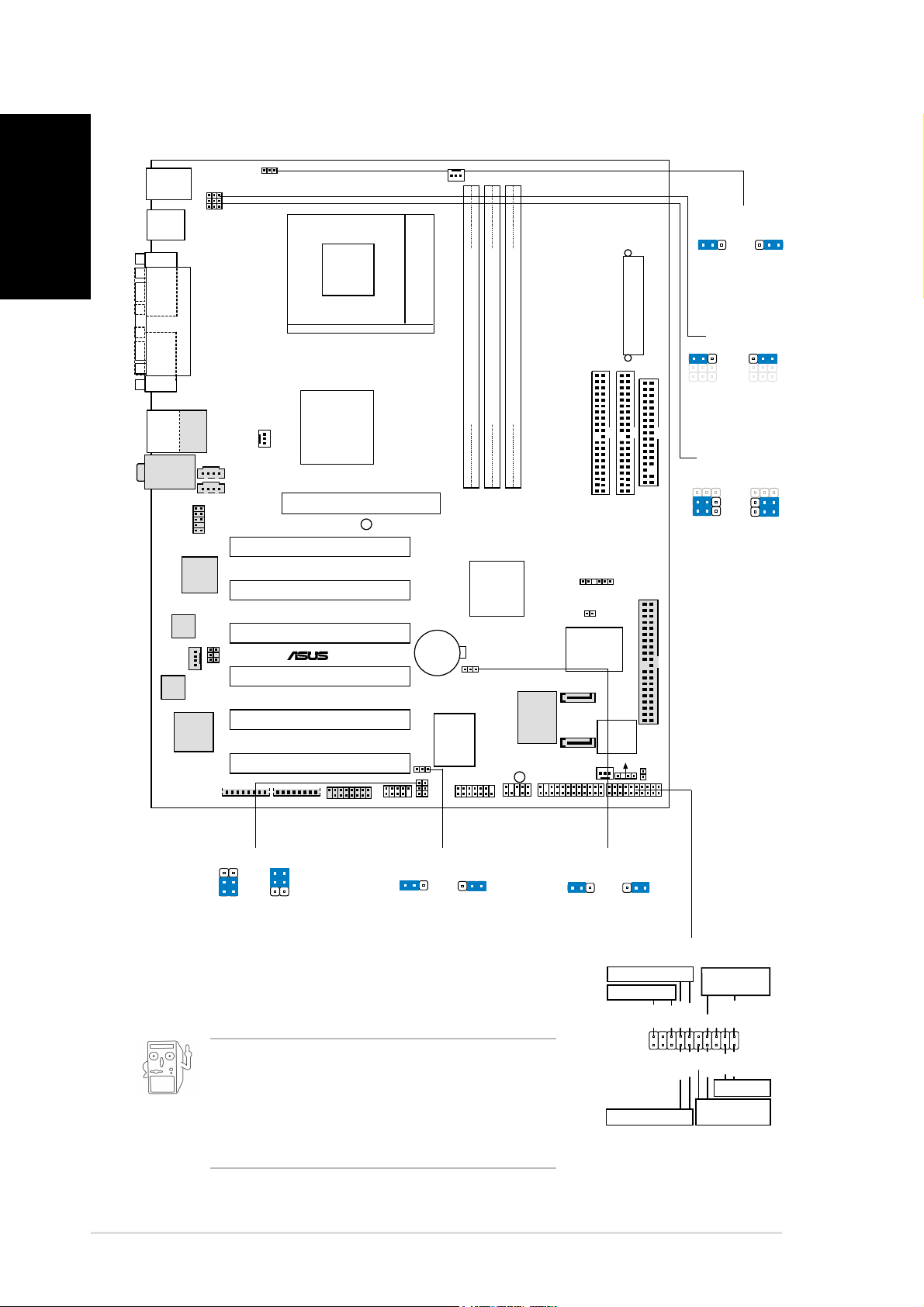

1. Schéma de la carte mère

NOTE:

Les fonctions audio, SATA, Gigabit LAN,

LAN, et 1394 sont optionnelles. Ces

composants sont grisés sur le schéma de

la carte mère ci-dessus.

PCI1

PANEL1

FLOPPY1

SEC_ IDE1

PRI_ IDE1

A7V8X

CR2032 3V

Lithium Cell

CMOS Power

COM1

PARALLEL PORT

COM2

CD1

AUX1

MODEM1

AFPANEL1

GAME1

SMARTCARD1

SPDIF1

ATX Power Connector

Super

I/O

4Mbit

Firmware

Hub

PROMISE

PDC20376

SerialATA

Controller

PS/2KBMS

T: Mouse

B: Keyboard

IEEE1394_1

USB1.1

T: USB0

B: USB1

Below:Mic In

Center:Line Out

Top:Line In

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM3 (64/72 bit, 184-pin module)

4 5

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

Accelerated Graphics Port (AGP Pro)

VIA

KT400

Chipset

Socket 462

IR_CON1

USBPWR_34

USBPWR_12

KBPWR1 OVER_VOLT1

PRI_RAID1

IDELED1

USB56

VIA

VT8235

Chipset

ASUS

ASIC

with Hardware

Monitor

GBLAN

LAN

Chip

CPU_FAN1

VIA

1394

Controller

SPEECH

Controller

CHASSIS1

USB2.0

T: USB1

B: USB2

Top:

RJ-45

PCI2

PCI3

PCI4

PCI5

PCI6

PWR_FAN1

CHA_FAN1

SEC_SATA1

PRI_SATA1

IEEE1394_2

CLRTC1

FP_AUDIO1 AGP_WARN1

Audio

Codec

SMB_CON1

USBPWR_56

WPCI_USB1

TRPWR1

SB_PWR1

12 23

CLRTC1

NormalClear CMOS (Default)

KBPWR1

(Default)

+5V

+5VSB

12 23

OVER_VOLT1

(Default)

OVERVOLT

ENABLE OVERVOLT

DISABLE

USBPWR_12

(Default)

+5V

+5VSB

USBPWR_34

USBPWR_56

(Default)

+5V

+5VSB

WPCI_USB1

Wireless

PCI_USB (Default)

Original PCI

reserved pin

PANEL1

PLED-

Ground

PWR

Keylock

+5V

Speaker

Ground

ExtSMI#

Ground

Reset Ground

Ground

PLED+

Verrouillage du clavier

LED alimentation

Connecteur

Haut-parleur

* Nécessite une alimentation ATX.

SMI Lead Commutateur

d’alimentation ATX

Bouton de reset

Carte mère ASUS A7V8X

Français

3. Mémoire système

Configuration de la mémoire

Vous pouvez installer n’importe quelles barrettes DIMM DDR de 64Mo, 128Mo,

256Mo, 512Mo, et 1Go dans les connecteurs DIMM.

2. Installer le CPU

Suivez cette procédure pour installer un processeur CPU.

1. Localisez le Socket A (462) sur la carte mère.

2. Déverrouillez le socket en pressant sur le levier situésur le côté, puis levez le

jusqu’à un angle de 90°-100°.

3. Positionnez le processeur au dessus du socket de telle sorte que son coin

marquécorresponde àla base du levier du socket.

4. Insérez avec précautions le CPU dans le socket jusqu’à ce qu’il soit bien en

place.

5. Lorsque le CPU est en place, abaissez le levier du socket afin de fixer le

processeur. Le levier clique pour indiquer qu’il est bien verrouillé.

DDR DIMM1 DDR DIMM2 DDR DIMM3

(Rangs0&1) (Rangs2&3) (Rangs4&5)

SS/DS SS/DS SS/DS

*SS - Single-sided DIMM (simple face)

DS - Double-sided DIMM (double face)

NOTE:

Les connecteurs DIMM DDR 2 et 3 partagent les mêmes rangs, aussi

si vous installez une barrette DIMM double face dans le connecteur

DIMM2, vous devez laisser le connecteur DIMM3 libre. Cependant,

vous pouvez installer des barrettes DIMM simple face dans les

connecteurs DIMM2 et DIMM3 en même temps.

ATTENTION!

Le CPU ne possède qu’une seule orientation correcte. NE PAS forcer

sur le CPU lorsque vous le placez sur le socket afin d’éviter de tordre

ses broches et de l’endommager !

Carte mère ASUS A7V8X

Français

Mettre àjour le BIOS

Utiliser ASUS EZ Flash pour mettre àjour le BIOS

ASUS EZ Flash vous permet de mettre àjour facilement le BIOS, sans avoir

recours au long procédéqui consiste àbooter àpartir d’une disquette et àutiliser

un utilitaire DOS. EZ Flash est intégrédans le micro-programme du BIOS et est

donc accessible en pressant simplement sur <Alt> + <F2> pendant le POST.

Utiliser AFLASH pour mettre àjour le BIOS

AFLASH.EXE est un éditeur de mémoire flash qui met àjour le BIOS en chargeant

un nouveau fichier BIOS dans la flash ROM programmable sur la carte mère. Cet

utilitaire travaille en mode DOS. Pour déterminer la nouvelle version du BIOS de

votre carte mère, vérifiez les quatre derniers numéros du code affichéen haut à

gauche de l’écran au démarrage. Les nombres les plus élevés représentent la

version de BIOS la plus récente.

4. Informations sur le BI S

La Flash ROM sur la carte mère stocke le Setup. Lorsque vous démarrez

l’ordinateur, pressez <Delete> pendant le POST (Power-On Self Test) pour

entrer dans la Setup du BIOS. Sinon, le POST continue ses tests de routine.

Si vous désirez entrer dans le Setup après le POST, redémarrez l’ordinateur en

pressant <Ctrl> + <Alt> + <Delete>, ou en pressant le bouton de reset sur le boîtier

du système. Vous pouvez aussi redémarrer en éteignant puis rallumant le système

et en pressant <Delete> pendant le POST.

Si vous rencontrez n’importe quel problème système, vous pouvez entrer dans le

Setup du BIOS et charger les valeurs par défaut en pressant <F5>. Lorsque la

fenêtre de confirmation apparaît, choisissez [Yes]. Pressez <F10> pour

sauvegarder vos modifications et sortir du setup.

5. Informations sur le CD technique

Cette carte mère supporte les systèmes d’exploitation Windows 98/ME/NT/2000/

XP. Installez toujours la dernière version d’OS et les mises àjour correspondantes

de manière àmaximiser les caractéristiques de votre hardware.

Le CD technique livréavec la carte mère contient des logiciels et de nombreux

pilotes et utilitaires qui améliorent les fonctions de la carte mère.

Pour utiliser le CD technique, insérez-le simplement dans votre lecteur CD-ROM.

si Autorun est activédans votre ordinateur, le CD affiche automatiquement l’écran

de bienvenue et les menus d’installation.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le fichier

ASSETUP.EXE dans le dossier BIN du CD technique et double-cliquez dessus.
