Assa Abloy 1489 Manual de usuario

Monteringsanvisning

Connect 511 50 dorndjup, slutbleck 1489

Urtagsinstruktion

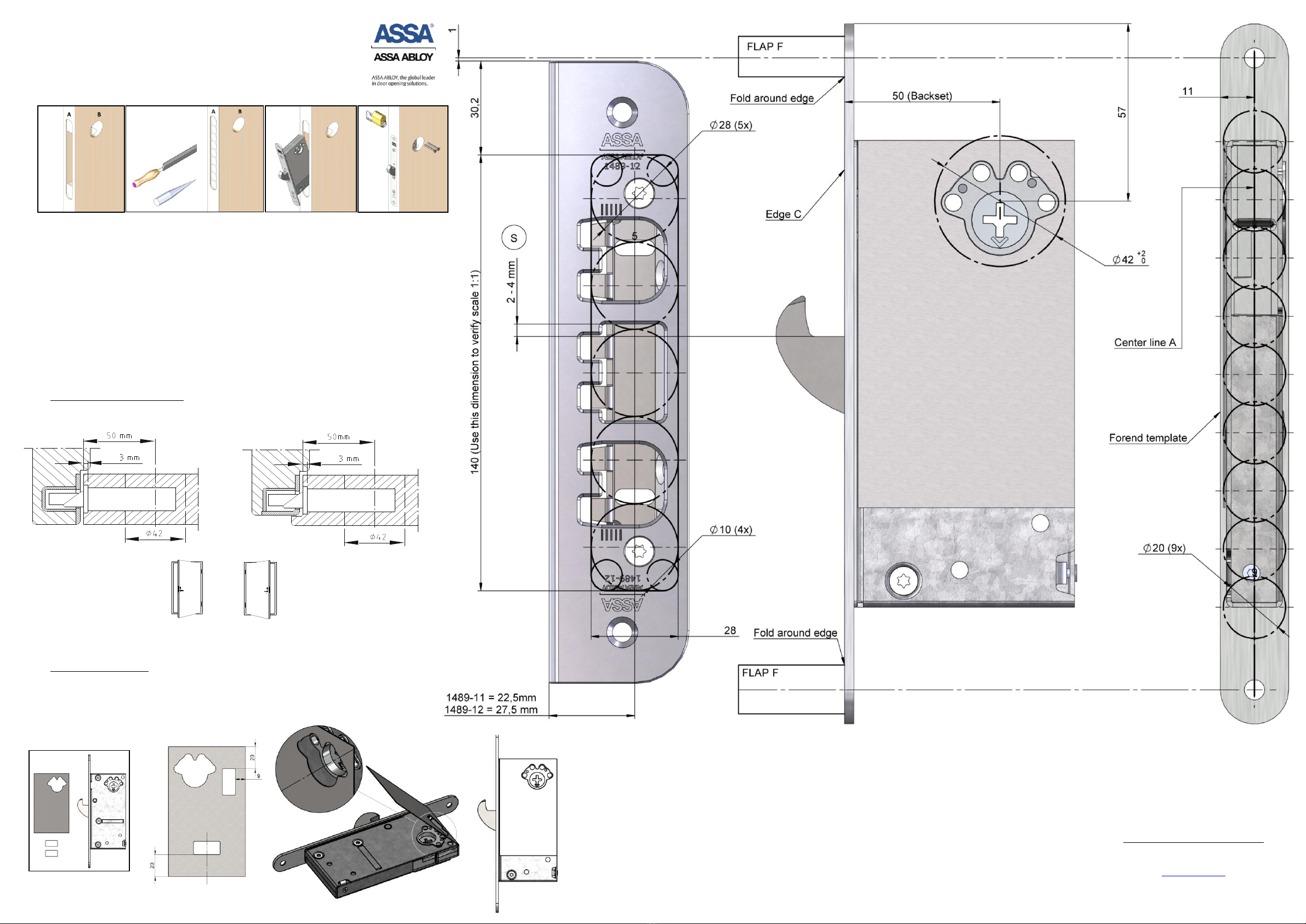

1. Markera ut centrumlinje A(stolpe) när låshusets position i dörren har bestämts.

2. Placera mallen med kant C mot dörrens framkant så att B kan märkas ut.

3. Markera skruvhålen för stolpen där centrumlinje Aoch mallinje ”Flik F” korsas.

4. Borra enligt stolpmall med en ø20mm träborr. 78mm för dorndjup 50 (lägg till 10mm när

micro/ellås används). Hugg med stämjärn rent i hålet så att låshuset lätt går in.

5. Borra genom dörren med en ø42mm borr för cylinderhålet (B)

6. Hugg med stämjärn ut för låsstolpen - 3mm djupt. Stolpens bredd är 22mm.

7. Placera mallen för slutblecket enligt ritning. Se till att måttet Sär 2-4 mm. Borra hål enligt

mall Ø28mm samt Ø 10, 26 mm djupa för 1489-X. Hugg rent med stämjärn så att slutblecket

går i urtaget. Hugg med stämjärn ur ytterkonturen. 4 mm djupt för 1489. Förborra fästhålen för

skruvarna (4st ø3mm borr 1489). Rekommenderad skruv: 1489 4st TFX 5,0x40mm.

_________________________________________________________________________

Placering av låshus i dörrblad

Ofalsad dörr –använd plant slutbleck Överfalsad dörr –använd vinkelslutbleck

Assa rekommenderar 3 mm mellan låsstolpe & slutbleck.

Borrskyddsinstruktion

1. Sätt dit två fästkuddar på borrskyddsplåtens baksida

2. Fäst plåten mot låshusets utsida. Vinkla ned enligt bild

3. Kontrollera att plåten sitter fast

Gångjärn till höger = Högerlås Gångjärn till vänster = Vänsterlås

Underhåll säkrar

funktionen

Se detaljerad info på

www.assa.se

Skala 1:1. Storleken kan ändras vid

kopiering. Assa tar inget ansvar för

kopierad monteringsanvisning.

OBS!

Öppna inte låset. Vid

bruten försegling av

låsets täckplåt upphör

garantin för produkten

att gälla.

Hinges to the right = Right handed Hinges to the left = Left handed

Installation Instruction

Connect 511 50 mm backset, striking plate 1489

Mortice instruction

1Mark centreline A(Forend) when you have decided the position of the lockcase.

2Put template along edge C and place alongside the front edge on the door, mark the position of

cylinder hole B.

3Mark hole for the forend where centerline Acrosses template line F

4Use a Ø20mm drill bit to get the correct depth for the lockcase. 78mm for 50mm backset. If fitting an

electromechanical lock or microswitched lock add 10mm to the dept. Do not use force to push the

lockcase into the mortice.

5Drill the Ø42mm hole for cylinder hole Bthrough the door.

6Mortice the forend into the front of the door, this has a depth of 3mm and width 22mm

7Put the template for the strike plate acc. drawing. Make sure measure Sis 2-4 mm. Make the mortise

according to strike plate drawing beside, 26mm depth. Use a chisel to fit the strike plate into the mortise.

Use a chisel to make the outer profile according to drawing, 4mm depth. Drill

4x ø3mm holes for the screws for striking plate 1489. Recommended screw: 1489 4x TFX 5,0x40mm

_________________________________________________________________________

Placement of lock case in door blade

Non-rebated –Use flat strike plate Rebated door –Use an angled strike plat

Anti-Drill plate instruction:

1. Attach two adhesive pads to the back side of the plate

2. Attach the plate on the outward facing side of the lock case

by folding according to the picture

3. Verify that the plate is firmly attached

Maintenance secures the functionality

For detailed information look at

www.assa.se

Scale 1:1. Do not copy! Size may change.

Assa will not be responsible for a copied

installation instruction.

NOTE!

Do not open the lock. Broken

seal would invalidate the

warranty of the product.
