Arrow Storage Products SpaceMaker PS63 Instrucciones de uso

BUILDING DIMENSIONS

6’ x 3’

Nominal Size

Gloves must be worn

at all times to reduce

risk of injury!

Size rounded oﬀ to the nearest foot

* See Inside for Detailed Safety Information.

Owner’s Manual

& Assembly Guide

EN,FR,SP-01LC

732280122

†

Base

Size

For proper base construction see page 11

Exterior Dimensions

(Roof Edge to Roof Edge)

Width Depth Height

Interior Dimensions

(Wall to Wall)

Width Depth Height

Door

Opening

Width Height

Approx.

Size

Storage

Area

6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”

1,8 m x ,9 m 1,6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm

†

Model No. PS63

Patio Shed

arrowshed.com

Visit our website for compatible accessories

74 1/16” x 38 3/8”

188,1 cm x 97,4 cm

ShelterLogic.com

product-registration

FR,SP-02LC

DIMENSIONS DU COFFRE

* Voir les informations de sécurité détaillées à l’intérieur.

Toujours porter des

gants pour réduire le

risque de blessure !

attention

bords coupants

Manuel de l’utilisateur et

guide d’assemblage

DIMENSIONES DE LA UNIDAD

* Consulte en el interior para obtener la seguridad de información detallada.

Se deben usar guantes

en todo momento para

reducir el riesgo de

lesiones.

precaución

bordes ﬁ losos

Manual del propietario

e instrucciones de ensamblaje

Las medidas están redondeadas en pies

†

Dimension arrondie au pied le plus proche

†

Taille de

la base

Tamaño

básico

Dimensions extérieures

(de bordure de toit à bordure de toit)

Largeur Profondeur Hauteur

Dimensions intérieures

(de paroi à paroi)

Largeur Profondeur Hauteur

Ouverture

de porte

Largeur Hauteur

Taille

approx.

Zone

d’entreposage

6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”

1,8 m x ,9 m 1,6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm

†

Dimensiones exteriores

(borde a borde del techo)

Ancho Profundidad Altura

Dimensiones interiores

(pared a pared)

Ancho Profundidad Altura

Abertura de

la puerta

Ancho Altura

Tamaño

aproximado

Área de

almacenaje

6’ x 3’ 18 Sq. Ft. 107 Cu. Ft. 75 3/16” 39 1/4” 78 7/8” 71 1/4” 35 9/16” 75 7/8” 54 1/2” 69 11/16”

1,8 m x ,9 m 1,6 m23,0 m3190,9 cm 99,7 cm 200,3 cm 181,0 cm 90,3 cm 192,7 cm 138,5 cm 177,0 cm

†

arrowshed.com

Visitez notre site Web pour des accessoires compatibles

arrowshed.com

Para accesorios compatibles, visite nuestro sitio web

74 1/16” x 38 3/8”

188,1 cm x 97,4 cm

74 1/16” x 38 3/8”

188,1 cm x 97,4 cm

• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will

help avoid distractions and any accidents which may occur.

EN,FR,SP-04HN

• Care must be taken when handling various pieces of your building since many contain sharp edges.

CAUTION /

• Faire preuve de précaution pour manipuler les diﬀ érentes pièces de l’abri car elles présentent de nombreux bords coupants.

ATTENTION / PRECAUCIONES

• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes ﬁ losos.

• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.

Any building left partially assembled may be seriously damaged by even light winds.

• Ne PAS tenter d’assembler l’abri avant d’avoir vériﬁ é la présence de toutes les pièces ﬁ gurant dans la liste des pièces. Tout

abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.

• NO trate de montar la estructura antes de veriﬁ car que tenga todas las piezas indicadas en la lista de piezas. Cualquier

estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.

• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making

construction diﬃ cult and unsafe.

• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et

« battre » au vent, rendant la construction diﬃ cile et dangereuse.

• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que

hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.

• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit

complètement assemblé. Cela évite les distractions et les accidents potentiels.

• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura

esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.

Your building MUST be anchored to prevent wind damage.

La estructura DEBE estar anclada para evitar daños por vientos.

• NEVER concentrate your weight on the roof of the building.

• NE JAMAIS concentrer son propre poids sur le toit de l’abri.

• NUNCA concentre su peso en el techo de la estructura.

Watch the Weather Closely

Suivre la météo avec attention

Observe el clima atentamente

• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.

• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à

l’emploi.

• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.

L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

EN,FR,SP-05HN

• The best location is a level area with good drainage.

ASSEMBLY /

ASSEMBLAGE /

ENSAMBLAR /

• Le meilleur emplacement sera une surface de niveau à bon drainage.

• El mejor lugar es un área nivelada con buen drenaje.

• Allow enough space outside the building to be able to access the roof with a ladder.

• Use Teamwork: Two or more people are required to assemble your building.

• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.

• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.

• Laissez suﬃ samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.

• Deje suﬁ ciente espacio afuera del ediﬁ cio para poder tener acceso al techo con una escalera.

CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN

• DO NOT use power washing to clean your shed.

• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.

• NO utilice hidrolavadora para limpiar el cobertizo.

• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.

Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned oﬀ the interior and exterior surfaces

immediately. Rust caused by chemical damage is not covered by the warranty.

• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour

l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et

herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits

chimiques n’est pas couverte par la garantie.

• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento

de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y

herbicidas, de las superﬁ cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.

Rust protection precautions / Des mesures de protection contre la rouille /

Las precauciones de protección contra el óxido

• Avoid nicking or scraping the coating surface, inside and out.

• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.

• Evite dañar o raspar la capa protectora, por dentro y por fuera.

• Keep roof, base perimeter and door free of debris.

• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.

• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.

• Touch up scrapes or nicks and any area of visible rust as soon as possible.

• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.

• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

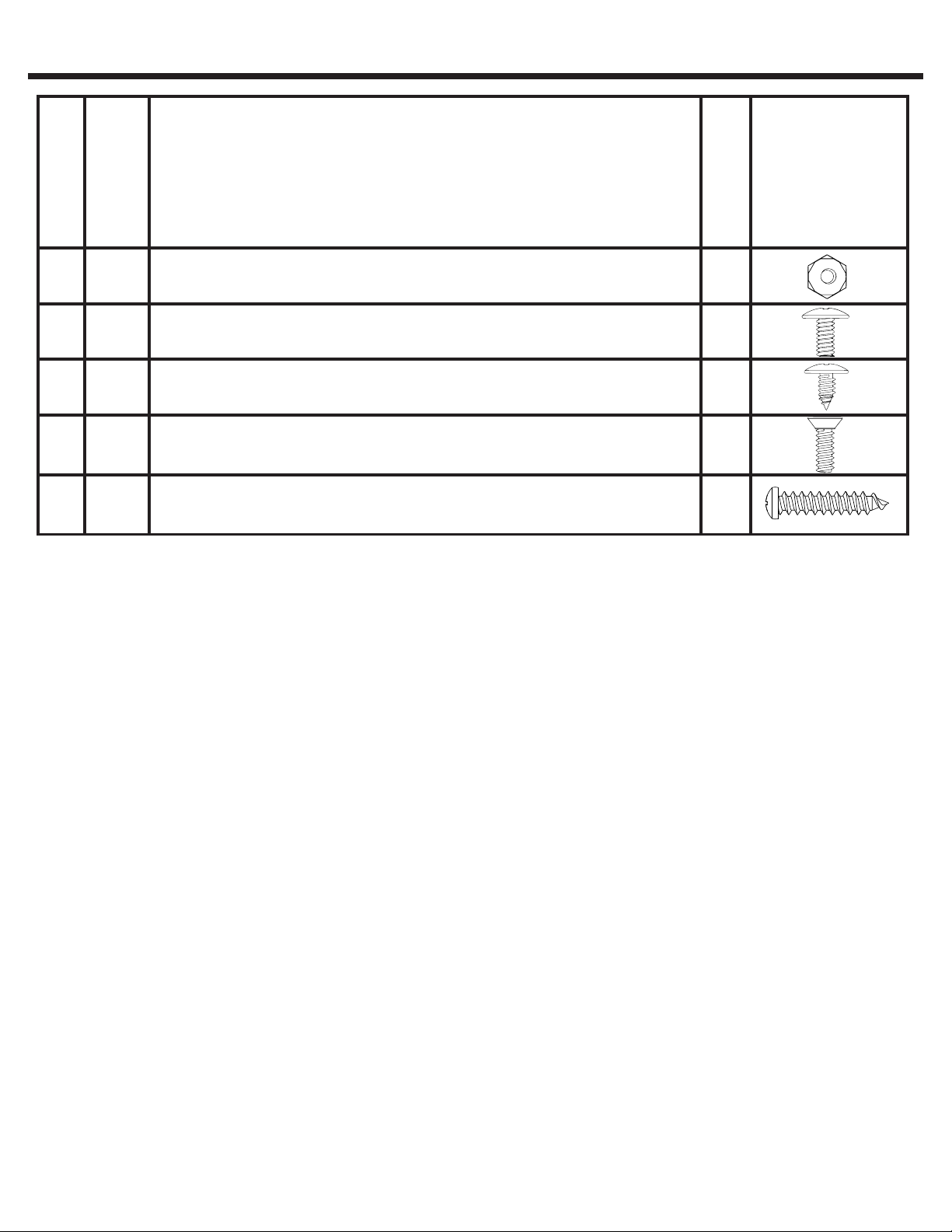

HARDWARE LIST EN,FR,SP-05LC

The fasteners used in each step are shown actual size at the top of each page. If you are unsure which

fastener to use, hold it up to the picture and use the one that matches.

LISTE DE LA VISSERIE

LISTA DE PIEZAS

165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 71

Key

No. Part No.

Part

Description

Qty. Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza

Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno

pequeño color arena (N.º 8-32 x 3/8) (10 mm) 47

365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo

pequeño color arena (N.º 8AB x 5/16) (8 mm) 172

Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En

cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.

Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior

de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que

coincida con ella.

466783 Flat Head Bolt (#8-32 X 1/2) (13 mm) / Boulon à tête plate (#8-32 X 1/2)

(13 mm) / Perno de cabeza chata (N.º 8-32 x 1/2) (13 mm) 24

566692 Tapping Screw (#10ABx1) (25 mm) / Vis autotaraudeuse (#10ABx1) (25 mm)

/ Tornillo autorroscante (N.° 10AB x 1) (25 mm) 2

HARDWARE LIST EN,FR,SP-06LC

LISTE DE LA VISSERIE

LISTA DE PIEZAS

666609 Hinge / Charnière / Bisagra 4

766183L Corner Cap / Coin bouchon / Tapa de esquina 2

Key

No. Part No.

Part

Description

Qty. Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza

Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

866183R Corner Cap / Coin bouchon / Tapa de esquina 2

967236 Adhesive Pads (2 per sheet) / Tampons adhésifs (2 par feuille) / Almohadillas

adhesivas (2 por hoja) 1

16 30028 Nameplate / Plaque signalétique / Placa de identiﬁ cación 1

14 30000 Locking Handle Right / Poignée verrouillable droite / Manija de bloqueo

derecha 1

10 66684 Latch Spring / Verrou à ressort / Resorte de aldaba superior 1

11 66808 Latch Spring / Verrou à ressort / Resorte de aldaba inferior 1

12 66646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 4

15 30001 Left Handle / Poignée droite / Manija izquierda 1

13 2

67468 Peak Cap / Embout de faîte / Tope del caballete

17 67293 Weather Stripping / Ruban de calfeutrage / Burlete 1

18 66775 2

Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la

puerta)

Key

No. Part No.

Part

Description

Qty.

EN,FR,SP-07LC

Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

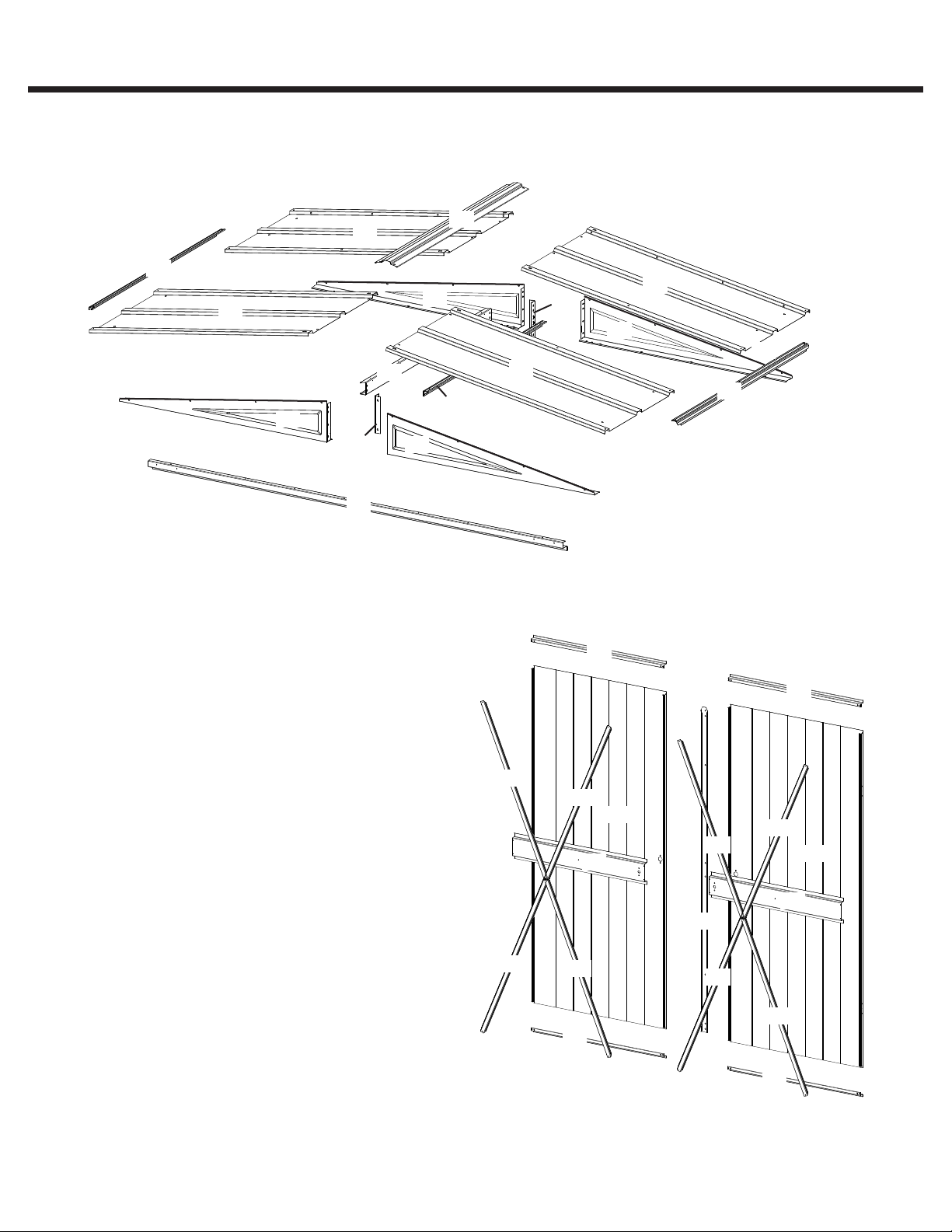

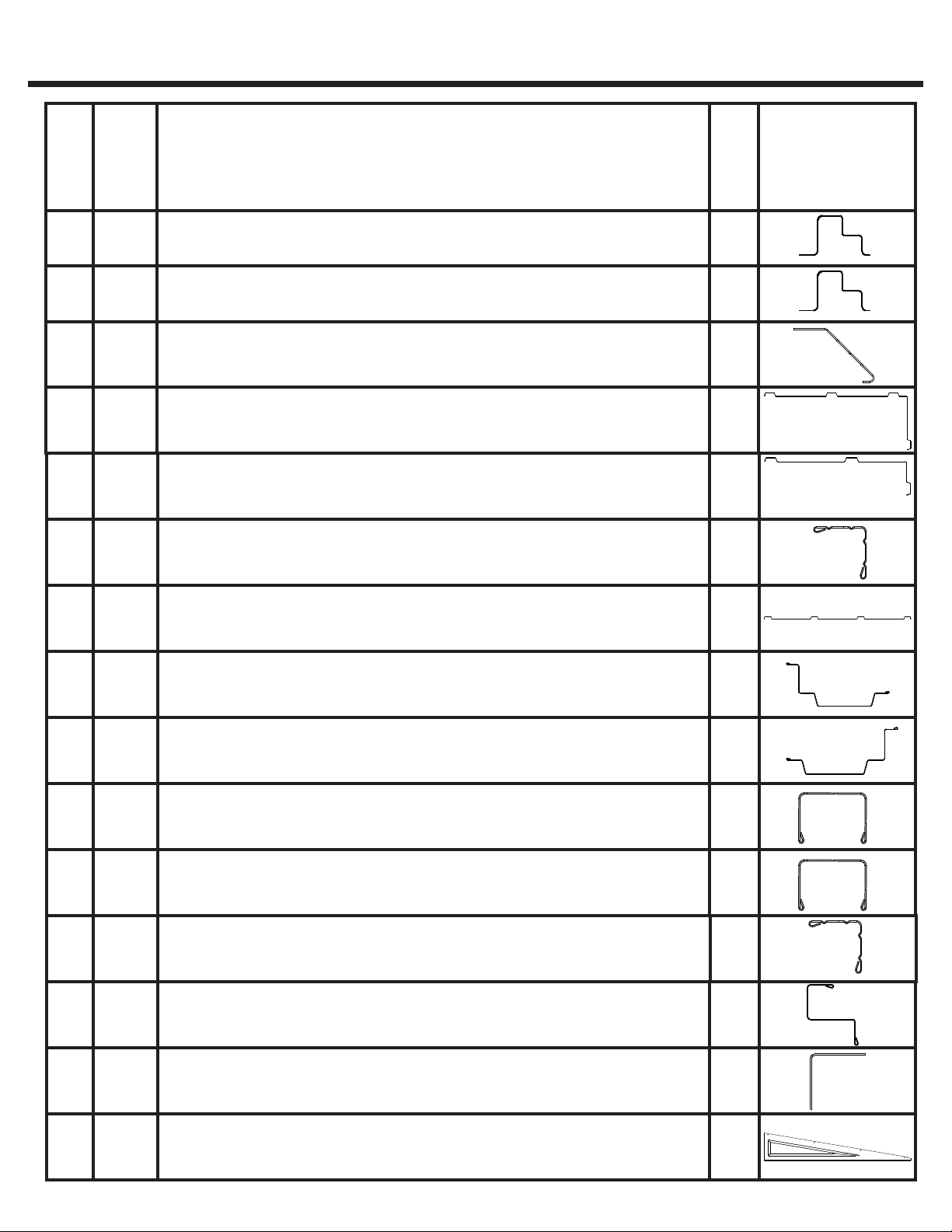

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA

20 11243 Side Floor Frame /

Cadre de plancher latéral

/ Tirante lateral del

piso 2

21 11288 Ramp / Seuil / Rampa 1

22 11147 Rear Corner Panel / Panneau de coin arrière / Panel esquinero

trasero 2

23 11278 Front Corner Panel / Panneau d’angle avant / Panel de la

delantero esquina 2

24 11280 2

29 11262 Side Wall Channel /

Longeron de mur latéral

/ Canal de la

pared lateral 2

30 9397 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera 1

31 11279 Lintel / Linteau / Dintel 1

26 11246 Door Jamb Right / Jambage de porte droit / Jamba de la puerta

derecha 1

19 9399 Front/Rear Floor Frame / Cadre de plancher avant/arrière / Tirante

del entramado delantero/trasero del piso 2

28 11281 Rear Wall Channel / Longeron de mur / Canaleta de la pared 1

32 6658 2

25 6521 Wall Panel / Panneau de mur / Panel de la pared 2

27 80179 Door Jamb Left / Jambage de porte gauche / Jamba de la puerta

izquierda 1

33 5996 Right Gable / Pignon droit / Gablete derecho 2

Side Wall Angle /

Cornière de mur latéral

/ Ángulo de la pared

lateral

Gable Brace /

Renfort de pignon

/ Abrazadera del gablete

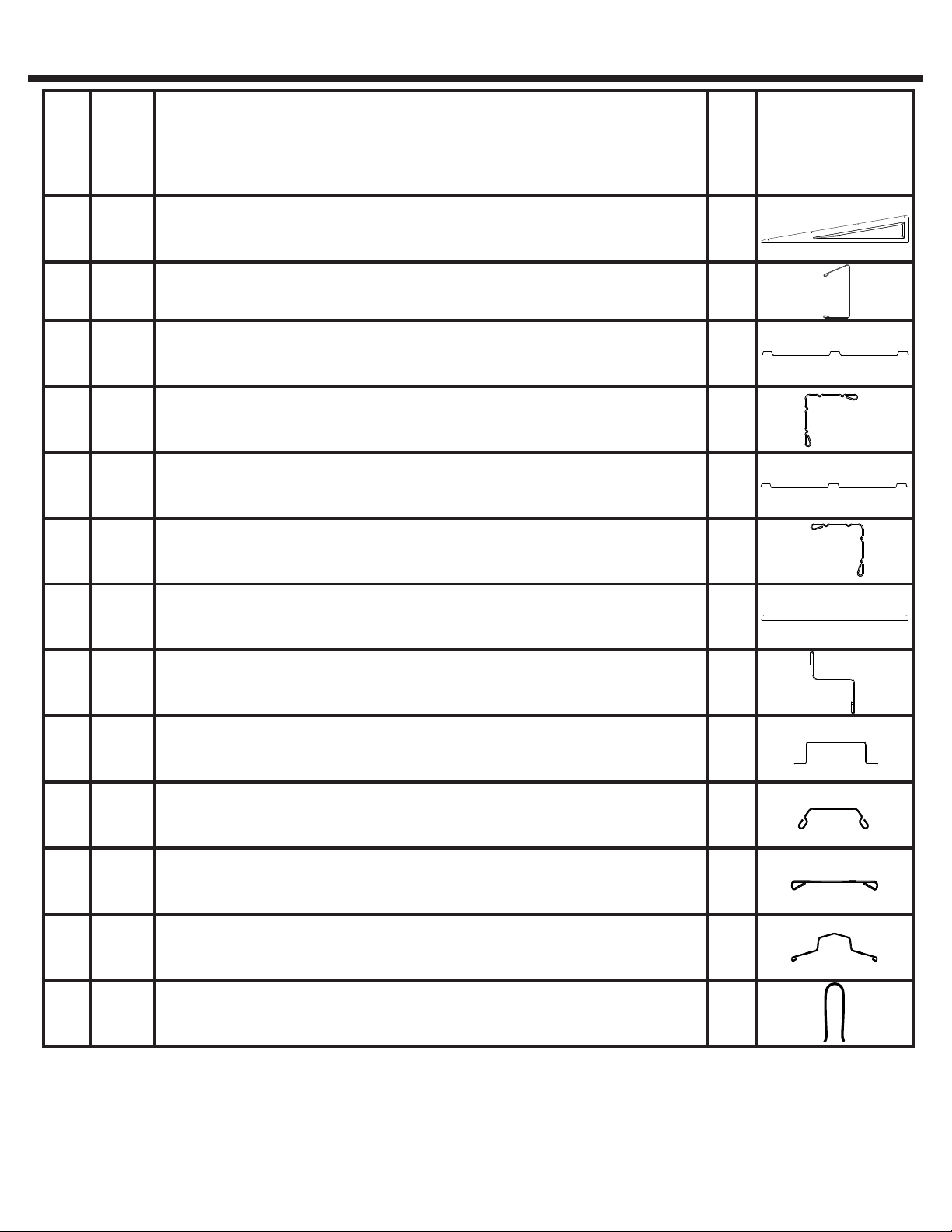

EN,FR,SP-08LC

Key

No. Part No.

Part

Description

Qty. Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA

35 11282 Roof Beam / Poutre de toit / Viga del techo 1

36 11284 Right Roof Panel / Panneau de toit droit / Panel del techo derecho 2

38 80189 Left Roof Panel / Panneau de toit gauche / Panel del techo

izquierdo 2

37 11283 Roof Beam Angle /

Cornière

poutre de toit / Ángulo viga del techo 1

39 11286 Roof Trim / Garniture de toit / Contramarco del techo 2

41 10718 Horizontal Door Brace /

Renfort horizontal de porte

/ Abrazadera

horizontal de la puerta 4

42 10719 Door Handle Brace /

Renfort de poignée de porte

/ Abrazadera

de la manija de la puerta 2

44 10721 Door Stop / Arrêt de porte / Tope de la puerta 1

34 5997 Left Gable / Pignon gauche / Gablete izquierdo 2

43 10720 Diagonal Door Brace / Renfort diagonal de porte / Abrazadera

diagonal de la puerta 8

45 11287 Ridge Cap /

Faîtage

/ Tope del caballete 1

46 69836 Edge Trim (Purple) / Garniture de bord / Recuadro del borde

(morado) 4

40 80255 Door Panel / Panneau porte / Panel puerta 2

EN,FR,SP-09LC

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE

MONTAJE POR N.º DE REFERENCIA

EN,FR,SP-10LC

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE

MONTAJE POR N.º DE REFERENCIA

43 43

Tabla de contenidos

Otros manuales de Almacenamiento al aire libre de Arrow Storage Products

Arrow Storage Products

Arrow Storage Products WDA1012 Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products Spacemaker CY43T21 Instrucciones de uso

Arrow Storage Products

Arrow Storage Products CLG1412CC Manual de usuario

Arrow Storage Products

Arrow Storage Products EG1216AB Manual de usuario

Arrow Storage Products

Arrow Storage Products LWEG86BG Instrucciones de uso

Arrow Storage Products

Arrow Storage Products HM8667 Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products NW65 Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products SpaceMaker PS53 Manual de usuario

Arrow Storage Products

Arrow Storage Products CPH122007 Instrucciones de uso

Arrow Storage Products

Arrow Storage Products 697.68103-B Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products DS108-A Instrucciones de uso

Arrow Storage Products

Arrow Storage Products SCG1217CC Instrucciones de uso

Arrow Storage Products

Arrow Storage Products EZEE Shed EZ6565LVCRCC Instrucciones de uso

Arrow Storage Products

Arrow Storage Products Woodlake Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products EZEE SHED EZ8772HVCR Instrucciones de uso

Arrow Storage Products

Arrow Storage Products HDVAGY85 Instrucciones de uso

Arrow Storage Products

Arrow Storage Products SCG1414CC Instrucciones de uso

Arrow Storage Products

Arrow Storage Products ED86LG Manual de uso y cuidado

Arrow Storage Products

Arrow Storage Products EP104AN Instrucciones de uso

Arrow Storage Products

Arrow Storage Products FKYS01 Instrucciones de uso

Arrow Storage Products

Arrow Storage Products CLG1214CC Manual de usuario

Arrow Storage Products

Arrow Storage Products SCG1214CC Instrucciones de uso

Arrow Storage Products

Arrow Storage Products COMMANDER CHD1010-A Instrucciones de uso

Arrow Storage Products

Arrow Storage Products EP84 Manual de uso y cuidado

Manuales populares de Almacenamiento al aire libre de otras marcas

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manual de usuario

TYGO

TYGO Nyland Manual de usuario

Duratuf

Duratuf GL105 Manual de usuario

Viking

Viking SD5300SS Manual técnico

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manual de usuario

ModuLaro

ModuLaro Lojo WC202200 Manual de usuario

Lifetime

Lifetime 6418 Manual de usuario

rollaway container

rollaway container ARPCA24 Manual de usuario

Duratuf

Duratuf Havelock Manual de usuario

X-METAL

X-METAL 4065 Manual de usuario

Outdoor Life Products

Outdoor Life Products FP2030 F Manual de usuario

Royalcraft

Royalcraft Faro 295L Storage Box Manual de usuario

Riverlea

Riverlea Duratuf KIWI KS3 Manual de usuario

OLT

OLT GS84D-FJ-Plywood Manual de usuario

Rubbermaid

Rubbermaid 5L45 Manual de usuario

garofalo

garofalo TUSCANY EVO Manual de usuario

Duratuf

Duratuf Kiwi MK1 Manual de usuario

Eden

Eden CA2988 Manual de usuario
