Armstrong LIFT NT25 Manual de usuario

Installationsanweisung

Installation instructions

Instruction d’installation

Instruzioni per l’installazione

KONDENSATPUMPE

LIFT NT25

condensate pump

pompe à condensate

pompa d’estrazione die condensa

file no: 11.214h supersedes: new

date: september 2018 date: new

2www.halm-pumps.de

beschreibung

Die Kondensatförderpumpe Armstrong Lift NT25 - mit

Neutralisationsmöglichkeit - ist als Kompaktgerät zur Förderung von

Kondensat aus Brennwertanlagen bestimmt. In den integrierten, chemisch-

beständigen Kunststobehälter wird das Kondensat eingeleitet und nach

der Neutralisation vollautomatisch abgepumpt. Die Steuerung erfolgt über

eine elektronische Schwimmersteuerung mit separatem Überlaufschutz

(potentialfreies Relais bis 8 A belastbar).

technische daten

Förderhöhe max. 10 m

Fördermenge max. 14 l/h

Tankinhalt 6 l

Neutralisation bis ca. 25 kW

Elektr. Spannung 230 V / 50 Hz

Leistung 40 Watt

Umschaltkontakt Relais 8 A/ 250 V (Ohmsche Last)

Schutzklasse IP20

Pumpenmodul (LxBxH) 244 x 174 x 261 mm

Gewicht 3,2 kg

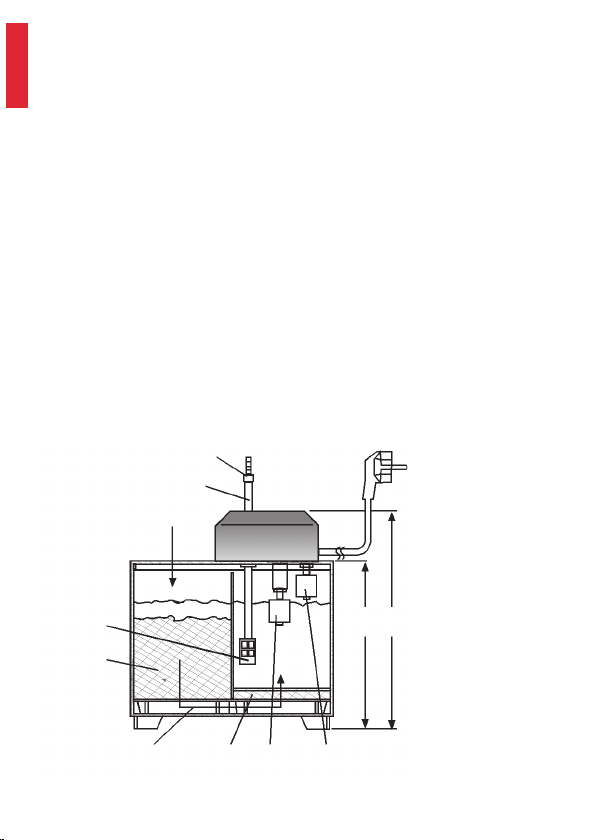

Durchﬂussrichtung

Kondensatzulauf

Schlauchlänge 10 cm

Schlauchnippel geeignet für PVC-

Schlauch Nennweite 6 mm

Filter

Granulat

Schwimmer Alarm-

schwimmer

Siebeinsatz

mit Filteranlage

200

261

www.halm-pumps.de

ausstattung

6L Kondensatbehälter mit einer Höhe von 200 mm, Granulatfüllung für

25 kW, geräuschreduzierte Edelstahl-Schwingkolbenpumpe, Arbeits- und

Sicherheitsschwimmersystem mit Überlaufschutzmeldung, elektronische

Steuerung mit Nachlaufzeit, potentialfreies Relais als Überlaufschutz,

Filtervlies, Saugﬁlter, Befestigungsmaterial, 6 mm Schlauchanschluss für

Druckleitung, Anschlusskabel mit Netzstecker.

neutralisation

Eine Neutralisation ist nach ATV-A251 in Deutschland erforderlich:

1. Bei Ableitung des häuslichen Abwassers in Kleinkläranlagen nach DIN

4261.

2. Bei Gebäuden und Grundstücken, deren Entwässerungsleitungen die

Materialanforderungen nach Abschnitt 5.3 nicht erfüllen.

3. Bei Gebäuden, die die Bedingungen der ausreichenden Vermischung nach

Abschnitt 4.1.1. nicht erfüllen.

Bitte überprüfen Sie Ihre Landesvorschriften.

sicherheitseinrichtung

Das Fördersystem ist mit 2 separat arbeitenden Schwimmern ausgestattet.

Der Arbeitsschwimmer schaltet die Pumpe füllstandsabhängig ein

und aus (mit Nachlaufzeit). Der Alarmschwimmer schaltet über das

potentialfreie Relais den Schaltkontakt um. Siehe hierzu Anschlussbeispiel

des potentialfreien Relais. Das Brennwertgerät ist grundsätzlich über das

potentialfreie Relais anzuschliessen, um eine höhere Betriebssicherheit zu

erreichen, je nach Last der Schütze.

219

Lift NT25

125

244

174

125

Kabellänge 1 m

4www.halm-pumps.de

inbetriebnahme, montage und installation

Die Kondensatförderpumpe mit Neutralisationsanlage läßt sich mit wenigen

Handgrien in Betrieb nehmen:

1. Das Neutralisationsgranulat wird in der Neutralisationsbox separat

verpackt angeliefert.

2. Entleeren Sie den Inhalt des Beutels in die gleiche Kammer des Behälters.

3. Bei Ölbrennwert wird das Aktivkohle-Set vor dem Neutralisationsgranulat

platziert.

Achtung! Nur originales, entstaubtes Granulat einfüllen um die Blockade

des Antriebs zu vermeiden! Keine Gewährleistung bei Fremdfabrikaten!

4. Auf der Innenseite des Deckels ist eine Önung (40 mm), in welche das

Kondensat eingeleitet wird, bereits vorgestanzt. Das Kondensat wird über

ein Rohr (NW 40 mm) bzw. Schlauch (NW 40) ins Innere eingeführt. Die

Zuleitung muss fallend zum Behälter installiert sein.

5. Setzen Sie den Deckel auf den Behälter und beachten Sie dabei, dass der

Ansaugschlauch mit Filter gem. Abbildung positioniert wird.

6. Schliessen Sie nun an den Schlauchnippel den druckseitigen PVC

Schlauch mit NW 6 mm an.

7. Zuletzt wird der Netzstecker und das potentialfreie Relais angeschlossen.

Die Pumpe muss an eine separate Stromquelle (230 V/ 50 Hz)

angeschlossen sein.

achtung:

a) Beachten Sie die zulässigen Förderhöhen im Leistungsdiagramm.

b) Die Pumpe muss beim Aufhängen mittels zweier Dübel an der Wand bzw.

12 36

10 12 14

(l/

dB(A)

0H (m)

lift nt25

468

NLPE

Elektronik

Lift NT25

Umschaltkontak

Relais 8 A/

250 V Ohmsche Last

Anschluss NO-C: Normal oen

NC-C: Normal geschlossenVerbraucher

anschlussbeispiel für

potentialfreien kontakt kennlinie/geräuschpegel

www.halm-pumps.de

beim Aufstellen auf dem Boden, waagerecht montiert werden, ansonsten

kann die Funktion der Schwimmerschalter beeinträchtigt werden.

c) Die Pumpe nicht im Freien benutzen, nur innerhalb von Gebäuden. Die

Pumpe verfügt über eine Nachlaufzeit, d.h. wenn der Arbeitsschwimmer

seine unterste Position wieder erreicht hat, schaltet die Pumpe erst nach

3 bis 5 Minuten ab. In dieser Zeit wird der Behälter der Pumpe auf ein

niedrigeres Wasserniveau abgepumpt.

wartung

1. Aufgrund der chemischen Neutralisation ist es erforderlich, alle 6

Monate das Filtervlies und den Filter am Saugschlauch zu kontrollieren,

zu reinigen, notfalls zu ersetzen. Bei stärkeren Verkalkungen der Teile

muss auch das Granulat herausgenommen und der Behälter gereinigt

werden. Danach das gespülte Granulat in die Neutralisationskammer

des Behälters einfüllen und den Tank wieder mit Wasser auüllen

um die Funktion der Pumpe zu prüfen. Bei starker Zersetzung der

Granulatkörnung in eine breiähnliche Masse, können Pumpenausfälle

durch Verkalkung nicht ausgeschlossen werden.

2. Wir empfehlen zur vorbeugenden Instandhaltung eine regelmässige

Kontrolle, Wartung und Austausch des Granulats. Das

Neutralisationsgranulat reicht für circa 12 Monate bei Anlagen bis 25kW

Kesselleistung. (Wartungsset:1 Karton, Ersatzgranulat à 2 Beutel für je.

25 KW, Filtervlies und Ansaugﬁlter, Bestell-Nr. 4152-0107).

3. Bei Ölbrennwert muss das Erweiterungs-Set mit Aktivkohle jährlich

ausgetauscht werden (Bestell-Nr. 4152-0108).

Technische Änderungen vorbehalten.

GEFAHR!

gesundheitsgefährdung oder todesfolge durch

stromschlag.

Greifen Sie niemals an unter Spannung stehende elektrische

Bauteile und Kontakte!

Bei Wartungsarbeiten muss die Pumpe immer durch Ziehen

des Netzsteckers abgeschaltet werden. Bitte beachten: An dem

potentialfreien Relais kann noch Spannung anliegen.

6www.halm-pumps.de

description

The condensate pump Armstrong Lift NT25 – with neutralisation – is

intended as a compact unit for the delivery of condensate, produced in

gas condensing boilers. The condensate is guided into the integrated –

chemically resistant - plastic tank and fully automatically pumped away.

The pump is controlled by an electronic ﬂoat switch control system with a

separate overﬂow protection (potential-free relay with load capacity up to

8A ohmic load).

speciﬁcations

Delivery height max. 10 m

Delivery volume max. 14 l/h

Tank capacity 6 l

Neutralisation up to 25 kW

Voltage 230 V / 50 Hz

Output 40 Watt

Throw-over contact 8 A / 250 V (Ohmic load)

Protection class IP 20

Dimensions (Lx WxH) 244 x174x261 mm

Weight 3,2 kg

Flow direction

Condensate intake

Hose length 10 cm

Hose nipple suitable for PVC hose,

nominal width 6 mm

Filter

Granular

Float switch Alarm

ﬂoat switch

Sieve insert

with ﬁlter

200

261

www.halm-pumps.de

delivery

6 l condensate tank with a height of 200 mm, granulate for 25 kW,

noisereduced stainless steel piston pump, working and safety ﬂoat system

with overﬂow protection message, electronic control with follow-up time,

potential-free relay as overﬂow protection, non-woven ﬁlter, suction ﬁlter,

fastening material, 6 mm hose connection for pressure pipe, cable with

mains plug.

neutralisation

As per German regulation ATV-A251 neutralisation is compulsory for:

1. liquid drains-out in small waste-water treatments (DIN 4261)

2. land and buildings whose de-watering system does not fulﬁll the material

requirements as per paragraph 5.3 of regulations

3. buildings, not fulﬁlling the terms of sucient dilution, as per paragraph

4.1.1

Please check your country regulations.

safety equipment

The delivery system is equipped with 2 separately operating ﬂoat switches.

The working ﬂoat switch activates and deactivates the pump depending

on the level of liquid (with run-on time). The alarm ﬂoat switch throws over

the switch contact via the potential-free relay. For more details, see the

connection example of the potential-free relay.

219

Lift NT25

125

244

174

125

Cable length 1 m

8www.halm-pumps.de

We recommend connecting the gas condensing system via the potential-

free relay in order to achieve a higher degree of operating liability, with

contactor depending on load.

commissioning, assembly and installation

The condensate pump with a neutralizing system can be put into operation

in a few steps:

1. The neutralization granulate is delivered separately packaged in the

neutralization box.

2. Empty the contents of the bag in the same compartment of the container.

3. When oil condensing the activated carbon kit is placed in front of the

neutralization granulate.

4. Attention! Only original, dedusted granules pour to avoid the blockade of

the drive! No guarantee of any other make!

5. On the inside of the cover is an opening (40 mm), in which the

condensate is introduced, already pre-cut. The condensate is a tube (NW

40 mm) and hose (NW 40) inserted inside. The supply line must be

installed to falling container.

6. Replace the lid on the container, keep in mind that the suction hose

with ﬁlter acc. Figure is positioned. Now connect the hose nipple of the

pressure-side PVC hose NW 6 mm to.

7. Finally, the power plug and the potential-free relay is connected. The

pump must be connected to a separate power source (230 V / 50 Hz).

12 36

10 12 14

(l/

dB(A)

0H (m)

lift nt25

468

NLPE

Electronic circuitry

Lift NT25

hangeover contact

Relay 8 A/

250 V ohmic load

rminal NO-C: normally open contact

NC-C: normally closed contactConsumer

connection example for

potential-free contact performance curve/

noise level

www.halm-pumps.de

attention:

a) Note the permitted discharge heads in the performance chart.

b) The pump must when hanging by means of two dowels on the wall or

when setting up on the ﬂoor, be mounted horizontally, otherwise the

function of the ﬂoat switch can be aected.

c) The pump does not use it outdoors, only inside buildings. The pump

has an overrun time, that is, if the working ﬂoat has reached its lowest

position again, the pump switches o only after 3 to 5 minutes. During

this time the tank of the pump is pumped to a lower water level.

maintenance

1. Due to the chemical neutralization every 6 months a control of the ﬁlter

ﬂeece and the ﬁlter at the suction hose is required. Please clean or replace

if necessary. For stronger calciﬁcation of the parts and the material must

be removed and the container have to be cleaned. Thereafter, ﬁll the

washed granular in the neutralization chamber of the tank and the tank

with water to check the function of the pump. With strong decomposition

of the granulate grain in a paste like consistency, pump failures can not be

excluded by calciﬁcation.

2. We recommend for preventive maintenance a regular inspection,

maintenance and replacement of the granules. The neutralization

granules are sucient for about 12 months at installations up to 25kW

boiler output. (Maintenance kit: 1 box, substitute granule à 2 bags for

every 25 KW, nonwoven ﬁlter and intake ﬁlter, order No. 4152-0107).

3. When oil condensing the expansion kit must be replaced with active

carbon annually (order no. 4152-0108).

Subject to technical change

DANGER!

risk of electrocution.

Never touch live electrical components and contacts!

When servicing the pumps must always be switched o by pulling

the power plug. Please note: At the potential-free relay still voltage

may be present.

10 www.halm-pumps.de

description

Die La pompe de relevage de condensat Armstrong Lift NT25 avec

possibilité de neutralisation est un système compact destiné à refouler les

condensats dans des installations de chauage. Les condensats coulent

par gravitation dans le bac intégré en matière plastique résistante aux

substances chimiques et refoulé de manière entièrement automatique après

neutralisation. La commande de la pompe est assurée par un ﬂotteur de

travail avec une sécurité de trop-plein séparée (ﬂotteur anti-débordement).

La pompe intégrée est très silencieuse et peut donc être installée dans un

environnement sensible aux bruits.

caractéristiques techniques

Hauteur de refoulement max. 10 m

Débit de refoulement max. 14 l/h

Capacité reservoir 6 l

Neutralisation jusqu’à env. 25 kW

Tension 230 V / 50 Hz

Puissance 40 W

Contact alarme 8 A/ 250 V (charge ohmique)

Classe de protection IP20

Module pompe (LxBx H) 244 x 174 x 261 mm

Poids 3,2 kg

Sens de l‘écoulement

Bac récupération condensats

Tuyau long. 10 cm

Raccord pour tuyau

PVC diam. 6 mm

Filtre

Granulat

Flotteur

de travail

Flotteur

alarme

Crépine avec

ﬁltre

200

261

Tabla de contenidos

Idiomas:

Otros manuales de Bomba de agua de Armstrong

Armstrong

Armstrong 4200H Manual de usuario

Armstrong

Armstrong 79730-90 Manual de usuario

Armstrong

Armstrong 4030 Manual de usuario

Armstrong

Armstrong 4039 Series Manual de usuario

Armstrong

Armstrong 4600 HSC series Manual de usuario

Armstrong

Armstrong Design Envelope 4300 Manual de usuario

Armstrong

Armstrong Design Envelope 4322 Manual de usuario

Armstrong

Armstrong HEP Optimo S Manual de usuario

Armstrong

Armstrong Design Envelope 4300 Manual de usuario

Armstrong

Armstrong Design Envelope 4302 Manual de usuario

Armstrong

Armstrong 4302 IVS Series Manual de usuario

Armstrong

Armstrong Design Envelope 4322 Manual de usuario

Armstrong

Armstrong Design Envelope 4300 Manual de usuario

Armstrong

Armstrong Astro 2 Manual de usuario

Armstrong

Armstrong Design Envelope 4302 Manual de usuario

Armstrong

Armstrong IVS series Manual de usuario

Armstrong

Armstrong ASTRO 220SSU Manual de usuario

Armstrong

Armstrong HEP OPTIMO Manual de usuario

Armstrong

Armstrong Design Envelope 4322 Manual de usuario

Armstrong

Armstrong Design Envelope 4300 Manual de usuario

Armstrong

Armstrong 4302 Series Manual de usuario

Armstrong

Armstrong Design Envelope 4300 Manual de usuario

Armstrong

Armstrong Design Envelope 4392 Manual de usuario

Armstrong

Armstrong Design Envelope 4302 Manual de usuario

Manuales populares de Bomba de agua de otras marcas

Neptun

Neptun NPHW 5500 Manual de usuario

Sensidyne

Sensidyne Gilian BDX-II Instrucciones de instalación y funcionamiento

Draper

Draper 47808 Manual de usuario

Trolla

Trolla 12820 Manual de usuario

Sunfab

Sunfab SVH Series Manual de usuario

WilTec

WilTec 50740 Manual de usuario

Fieldmann

Fieldmann FVC 5015 EK Manual de usuario

Everbilt

Everbilt EFSUB5-122HD Manual de usuario

Graco

Graco Husky 3300e Manual de usuario

esotec

esotec 101018 Manual de usuario

moyno

moyno 2000 CC Manual de usuario

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manual de usuario

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guía de solución de problemas

DUROMAX

DUROMAX XP WX Series Manual de usuario

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manual de usuario

Franklin Electric

Franklin Electric IPS Manual de usuario

Xylem

Xylem e-1532 Series Manual de usuario

Milton Roy

Milton Roy PRIMEROYAL Manual de usuario
