I. Introducción
appPOS58 MU es una impresora térmica de tickets de uso sencillo y efectiva,
ampliamente utilizada en supermercados, hospitals, restaurantes, bancos, gasolineras,
peajes, etc.
Aviso
Por favor, lea cuidadosamente las instrucciones antes de utilizar la impresora.
1.1 Advertencias de Seguridad
Advertencia: No toque la cuchilla de la impresora.
Advertencia: El cabezal de impresión se calienta, no lo toque, ni sus partes
periféricas, durante el proceso de impresión o hasta que la impresión termine.
Advertencia: No toque la superficie del cabezal de impresión ni sus conexiones
para evitar daños.
1.2 Aviso
(1) La impresora debe colocarse en una superficie firme y evitar vibraciones y
sacudidas.
(2) No use ni almacene la impresora en lugares con altas temperaturas,
humedad o mucha polución.
(3) La fuente de alimentación de la impresora debe conectarse a una toma de
tierra adecuada. Evite usar la misma toma para otros aparatos electrónicos
de gran envergadura o equipos que puedan causar fluctuación en el voltaje.
(4) Evite que el agua u objetos extraños caigan dentro de la impresora. Si
ocurriese, desenchufe la impresora inmediatamente.
(5) La impresora no debe funcionar sin papel, de lo contrario, pueden dañarse
seriamente el rodillo y el cabezal de impresión.
(6) Por favor, desconecte la fuente de alimentación si no va utilizarse en un
largo periodo de tiempo.
(7) El usuario no debe desmontar la impresora para repararla o remodelarla.
(8) Use solo la fuente de alimentación proporcionada.
(9) A fin de asegurar la calidad de impresión y extender la vida de la impresora,
por favor, use el papel térmico recomendado o cualquiera que tenga la
misma calidad que el proporcionado.
(10) Por favor, asegúrese de que la impresora esté apagada cuando vaya a
enchufarla.
(11) Por favor, guarde el manual de instrucciones como referencia.
II. Resumen
2.1 Características Principales
● Impresión de alta calidad
● Silenciosa
● Funciona con cajón portamonedas
● Compacta y ligera, bonito diseño
● Robusta estructura, fácil uso
● Interfaz: USB
● La fuente puede aumentarse, poner en negrita, subrayarse y el usuario además
puede ajustar el espacio entre caracteres antes de la impresión.
● Soporta la impresión de diferentes densidades de bitmap y figuras descargadas.
● Impresión rápida
● Bajo consume y coste（No necesita cinta ni cartucho）
● Emulación: ESC/POS
III. Especificaciones
● Método de impresión: Impresión térmica directat
● Ancho del papel: 57.5±0.5mm
● Ancho de impresión: 48mm
● Velocidad de impresión: 90mm/s (Max)
● Cabezal de impresión:
Resolución: 384 puntos/línea o 8 puntos/mm
TPH: 50KM
● Interfaz:
Vista Tipo Notas
USB Conector USB (B standard)
Cajón
portamonedas
Conector RJ-11, con señal de salida DC 12V/1A
Alimentación Conector de corriente DC12V
● Caracter:
ASCII code character set:12×24 dots,1.25（W）×3.00（H）mm
Chinese character:24×24 dots,3.00（W）×3.00（H）mm
International Codepage:PC437、Katakana、PC850、PC860、PC863、PC865、
WPC1252、 PC866、PC852、PC858 and so on
Printing Code: Supports UPC-A、UPC-E、EAN(JAN)13、EAN(JAN)8、
CODE39、CODABAR、ITF、CODE93、CODE128.
● Papel de impresión:
Tipo de papel: Papel térmico
Ancho del papel:57.5±0.5mm Grosor del papel:0.06～0.08mm
Diámetro del rollo: Φ70mm
Papel térmico recomendado:
Item #:AF50KS-E Fabricante: Jujo Thermal Oy(Finland)
Item #: TF-50KS-E Fabricante: Nippon Paper Industries Co., Ltd
Nota:
(1) Sugerimos usar el papel térmico recomendado o alguno con la misma
calidad, de lo contrario, puede afectar el resultado de impresión, incluso,
acortar la vida de la impresora.
(2) No use el final del rollo de papel que está pegado al eje, puede causar daños
a la impresora.
(3) Si el papel térmico está contaminado por químicos o aceite, puede
descender el calor del cabezal y afectar el resultado final de la impresión.
(4) Puede producirse la decoloración del papel térmico si usa un material duro
para rozar la superficie.
(5) Por favor, ponga atención a la temperatura, humedad e iluminación del lugar
de almacenaje del papel térmico. El papel puede deteriorarse si la
temperature de almacenamiento es superior a 70ºC.
● Emulación: ESC/POS
Impresión de fuente: Soporta ANK: 12 x24, 9x17, Chinese: 24 x 24
Impresión de Dot/Map: Soporta la impresión de diferentes puntos y mapas.
● Fuente de alimentación:
Adapter Input: AC 110V/220V,50〜60Hz
Adapter Output: DC 12V/2A
Printer Input: DC 12V/2A
● Ambiente:
Temperatura de funcionamiento:0〜50°C Humedad de funcionamiento:10〜80%
Temperatura de almacenaje:-10〜60°C Humedad de almacenaje:10〜90%
IV. Instalación y Funciones
4.1 Contenido del embalaje
Partes:
Por favor, compruebe las partes al abrir la caja, si falta alguna pieza, póngase en
contacto con el proveedor.

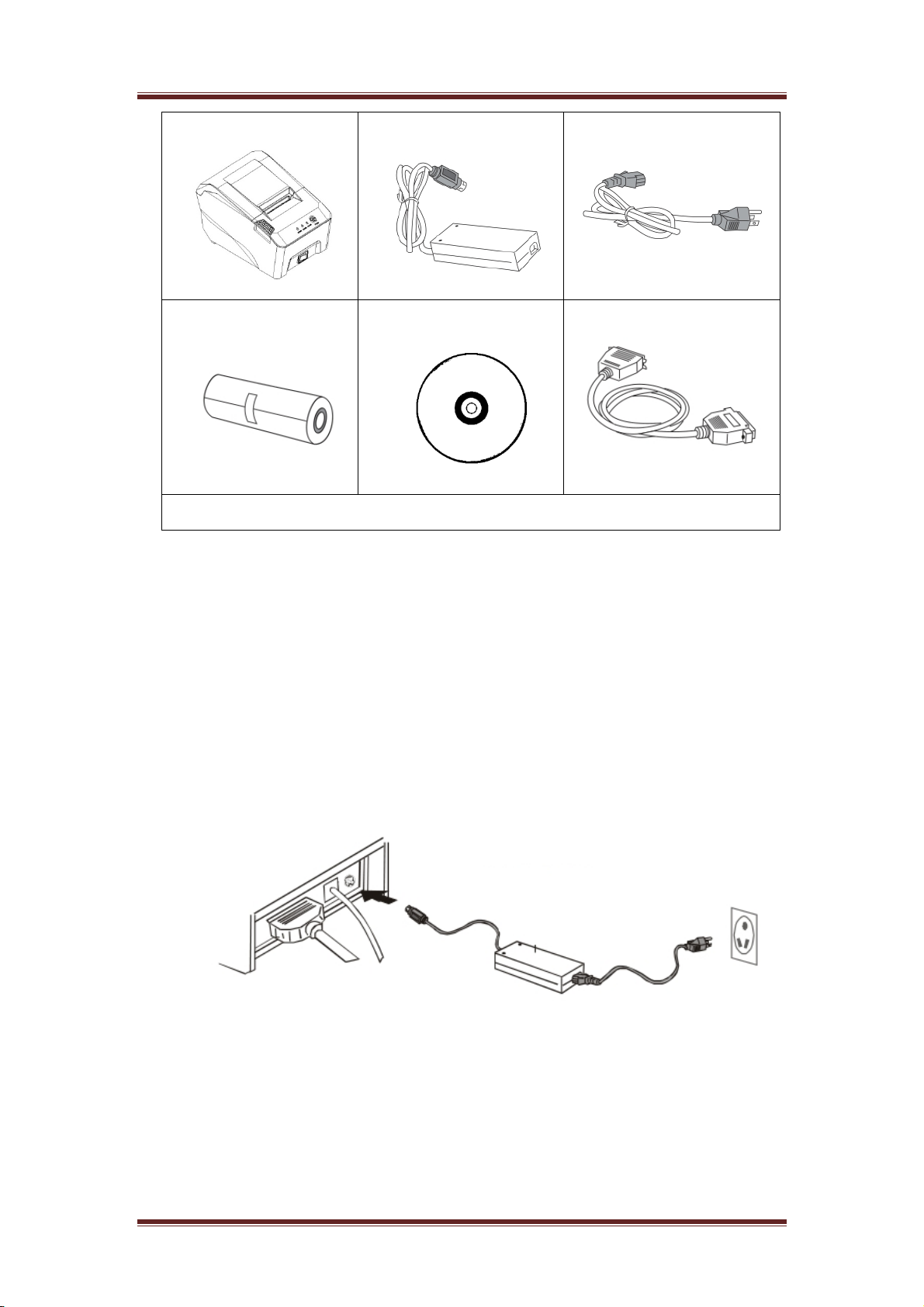

Impresora Fuente de alimentación Cable de alimentación
Rollo de papel CD Cable USB
Accesorios específicos dependiendo del modelo
4.2 Conexión de la impresora
(1) Asegúrse de que la impresora y el PC están apagados y conecte el cable
USB a la impresora, y el otro extremo al PC.
(2) Conecte un cajón portamonedas asegurándose de que el voltaje del cajón sea
siempre el adecuado.
(3) Fuente de alimentación
Por favor, use solo la fuente de alimentación suministrada:
Nota:
(1) Primero, enchufe la fuente de alimentación DC12V de la impresora;
entonces conecte la corriente AC220V; por ultimo, encienda la impresora.
Por favor, siga los pasos de las instrucciones, de lo contrario, puede dañar
la impresora.
(2) Utilizar una Fuente de alimentación inadecuada puede causar un mal
resultado de impresión, incluso puede llegar a averiar la impresora.
(3) No conecte ninguna línea de teléfono a la interfaz del cajón portamonedas,
puede causar daños a la impresora y al teléfono.
(4) No tire del cable para desenchufar la impresora, si lo hace puede causar la
avería de la impresora y de la fuente de alimentación.
4.3 Carga del rollo de papel
appPOS58MU necesita papel térmico de 58 mm, el cual es fácil de cargar:
(1) Abra la tapa superior de la impresora.
(2) Cargue el papel como se muestra en el dibujo. (Izquierda es correcto;
derecha es incorrecto).
(3) Deje un trozo de papel fuera y cierre la tapa.
(4) Use la cuchilla de la impresora para cortar el papel extra.
4.4 Encendido, Interruptores y Luz Indicadora
4.4.1 Encendido
El botón de encendido es para apagar y encender la impresora y está localizado en la parte
superior. Al presionar “|” la impresora se enciende y al presionar “O” la impresora se
apaga.
Nota: No presione el botón si la impresora no está enchufada.
4.4.2 Interruptores y luz indicadora
Los interruptores y la luz indicadora son como se muestran en el dibujo:
Luces de tres colores
Funciones:
Botón FEED:
En estado standby, la impresora se alimentará cada vez que presione el interruptor.
Este botón será ineficaz cuando la impresora está imprimiendo.
Presione el botón de FEED y encienda la impresora mientras mantiene el botón
presionado, así podrá imprimir el autodiagnóstico.
Descripción de indicadores
Lámpara de tres colores Estado
LUZ DE ENCENDIDO
（Ve r d e ）
Aparece al conectarse a la corriente
LUZ DE ERROR（Rojo）
Aparece cuando: no hay papel, atasco de papel,
sobrecalentamiento del cabezal de impresión, error
del cabezal de impresión, etc.
LUZ DE PAPEL（Rojo） Aparece cuando no hay papel
V. Autodiagnóstico
El autodiagnóstico puede comprobar si la impresora funciona correctamente o no,
si puede imprimir el test adecuadamente significa que la impresora funciona bien (lo
que no excluye problemas con la conexión al PC); si no, necesita reparación.
El autodiagnóstico puede imprimir la version de software, la densidad de
impresión, el tipo de interfaz, caracteres ingleses, chinos, etc.
Procedimiento de autodiagnóstico: Asegúrese de que la impresora está
conectada a la corriente, presione el botón FEED y el de encendido simultáneamente.
La impresora comenzará a imprimir el autodiagnóstico. Por favor, suelte el botón
durante 5 segundos y la impresora imprimirá el test.
El test se parecerá a esto al terminar:
Selftest
*****
** Completed **
VI. Conexión Cajón Portamonedas
El conector para el cajón portamonedas es un estándar RJ-11 con salida DC
12V/1A que permite abrir el cajón portamonedas a través de la impresora.
Detalles de los pines del conector RJ-11:
Pin No. Signal Instruction
1 GND Power ground
2
5
DK1 Cash box 1# cathode
3 DK-1N Open detection
4
PWR Power supply/cash box anode
6 GND Power ground
