Anker EFT Manual de usuario
Betriebsanleitung (D)
Operating manual (EN)
EFT-Halterungen
Support for payment terminal
2|
1. Einleitung........................................................................................................................................................3
2. Sicherheit........................................................................................................................................................3
3. Montage..........................................................................................................................................................5
3.1. Sockel montieren...................................................................................................................................5
3.2. Kabelführung ..........................................................................................................................................6
3.3. Slider-Lösung..........................................................................................................................................7
3.3.1. Variante mit Schloss.......................................................................................................................7
3.3.2. Variante ohne Schloss....................................................................................................................8
3.4. Bügellösung ............................................................................................................................................9
3.5. Anschraubbare Lösung.........................................................................................................................10
3.6.FormspezischeLösung......................................................................................................................10
4. WartungundPege......................................................................................................................................10
5. Konformitätserklärung ................................................................................................................................11
Inhaltsverzeichnis
|3
1. Einleitung
Diese Betriebsanleitung enthält wichtige Hinweise, um die EFT-Halterungs sicher und sach-
gerecht zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und
Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer zu erhöhen.
Die Betriebsanleitung muss ständig am Einsatzort der EFT-Halterungs verfügbar sein. Die
EFT-Halterungs dürfen nur von eingewiesenem Personal benutzt werden.
Insbesondere sind folgende Punkte zu beachten:
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die beauftragt ist, mit
den EFT-Halterungen zu arbeiten. Darunter ist zu verstehen:
Bedienung, einschließlich Befüllen, Abnehmen und Aufsetzen der Geldkassette OCC auf die
Basis,PegeundTransport.
Das verwendende Unternehmen hat dafür zu sorgen, dass die EFT-Halterungen immer nur in
einwandfreiem Zustand benutzt werden.
Eigenmächtige Veränderungen an den EFT-Halterungen schließen eine Haftung durch
ANKER für daraus resultierende Schäden aus.
Dieses Produkt ist laut bestimmungsgemäßen Gebrauch nur für gewerbliche Zwecke
zulässig.
Verwendung nicht freigegebener Zubehörfunktionalitäten an den EFT-Halterungen
schließen eine Haftung durch die ANKER für daraus resultierende Schäden aus.
Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemein gültigen
Sicherheits- und Unfallverhütungsvorschriften.
4|
2. Sicherheitshinweis
Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder
zu Beschädigungen der EFT-Halterungen führen.
• Allen Personen, die mit den EFT-Halterungen umgehen, muss die Betriebsanleitung bekannt
sein. Sie müssen deren Inhalte verstanden haben.
• Der Aufbewahrungsort der Betriebsanleitung(en) muss allen an der Kasse tätigen Personen
bekannt sein. Sie müssen jederzeit Zugriff auf die Betriebsanleitung(en) haben.
• Die EFT-Halterungen dürfen nur ihrer Bestimmung gemäß verwendet werden.
• Der Einsatz der EFT-Halterungen im privaten Bereich z.B. als Spielzeug ist untersagt.
• Die EFT-Halterungen müssen mindestens einmal am Tag auf äußerlich erkennbare Schä-
den und Mängel überprüft werden.
• Mitarbeiter sensibilisieren, bei nicht korrekter Funktion, die EFT-Halterungen nicht weiter zu
verwenden und Fachpersonal (z.B. Elektriker) hinzuzuziehen.
• Bei sichtbaren Mängeln oder Beschädigungen dürfen die EFT-Halterungen nicht in Betrieb
gehen oder müssen sofort außer Betrieb genommen werden.
• Arbeiten an der Kasse dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Die elektrischen Betriebsmittel müssen regelmäßig entsprechend den gesetzlichen Arbeits-
schutzbedingungen geprüft werden.
• Korrekter Anschluss an den FI der Hauptversorgung, Funktion des FI regelmäßig kontrollieren.
• In der Nähe der EFT-Halterungen muss eine eindeutig gekennzeichnete Netztrennvorrich-
tung installiert sein.
•
Umgehen der Sicherheitseinrichtungen untersagen. Die EFT-Halterungen dürfen nur mit ord-
nungsgemäß
angebrachten und funktionsfähigen Schutzeinrichtungen betrieben werden.
• Anschluss nur durch Fachpersonal.
• Vor Anschluss sollte eine Überprüfung der spannungsführenden Teile auf Beschädigung
erfolgen.
• Lose Verbindungen, defekte Kabel etc. sofort auswechseln. Arbeiten nur nach Trennung
von der Energiezufuhr durchführen. Kabel dürfen nicht eingeklemmt bzw. gequetscht
werden. Kabel müssen so verlegt sein, dass sie keine Stolperfalle bilden oder beschädigt
werden können.
• Bei allen Arbeiten an der Kasse sind die gesetzlichen Vorschriften zu beachten.
• Reparaturarbeiten dürfen nur von entsprechend unterwiesenen Fachkräften durchgeführt
werden.
•ArbeitenanderelektrischenAusrüstungdürfennurvondafürqualiziertenFachkräften
durchgeführt werden.
|5
• Bei allen Arbeiten an elektrischen Bauteilen müssen die gesetzlichen und berufsgenossen-
schaftlichen Vorschriften eingehalten werden.
• Beim Austausch von Bauteilen nur die von ANKER freigegebenen Bauteile verwenden.
Instandhaltungshinweise und Einbauanleitungen der Zulieferdokumente sind zu beachten.
• Für nachträglich integrierte Komponenten und Umbauten, hat der Betreiber eine
entsprechende Bewertung der Gefährdungen vorzunehmen.
• Nur von ANKER freigegebenes Zubehör verwenden. Bei Verwendung nicht freigegebenem
Fremdzubehörs, übernimmt Anker Kassensysteme keine Haftung für daraus resultierende
Schäden.
•AußerbetriebnahmenurdurchHerstelleroderFachrma.BeachtungderBetriebsanleitung.
• Die EFT-Halterungen dürfen nur durch Personen montiert, bedient, gereinigt werden, die
über eine entsprechende Fachausbildung verfügen, mit der Betriebsanleitung vertraut sind
und über ausreichend Erfahrung verfügen, um die EFT-Halterungen zu bedienen.
• Der Schlüssel zum Öffnen der EFT-Halterungen sollte aus Sicherheitsgründen nur zum
Öffnen verwendet werden und nicht ständig im Schloss stecken.
• Die Geldkassette erfüllt die einschlägigen Sicherheitsbestimmungen für Einrichtungen der
Informationstechnik, insbesondere EN 62386-1 und darf nur in Anlagen eingesetzt werden,
die diese Anforderungen ebenfalls erfüllen.
• Dieses Produkt entspricht dem „Gesetz über die elektromagnetische Verträglichkeit von
Betriebsmitteln“ EMVG – Dies ist die Umsetzung der EU-Richtlinie.
• Die EFT-Halterungen entsprechen der EU-Richtlinie 2011/65/EU zur RoHS-Konformität.
6|
3. Montage
3.1. Sockel montieren
Hinweis: Beachten Sie, dass es unterschied-
liche Möglichkeiten der Kabelführung gibt
(siehe Kapitel „Kabelführung“). Bei Möglichkeit
2 oder 3 wird ein
zusätzliches Bohrloch für
das Kabel benötigt
. Gehen Sie dazu wie auf
Seite 6 beschrieben vor.
• Platzieren Sie den Sockel auf der Stelle
(z. B. Tischplatte, Metallplatte etc.), auf der
Sie ihn montieren möchten.
• Heben Sie die Sockelkappe an. Markieren
Sie die vier Bohrlöcher mit Hilfe der im
Sockel für die Schrauben vorgesehenen
Löcher.
• Bohren Sie nun die Befestigungslöcher.
• Führen Sie die Schrauben von oben durch
den Sockel und durch den gewählten
Untergrund
•
Fixieren Sie die Schrauben von unten mit-
tels Innensechskantschlüssel (M6-Sechs-
kantmutter,
45 mm), indem Sie die Muttern
von unten kontern.
3.2. Kabelführung
Es gibt vier Kombinationsmöglichkeiten der Kabelführung:
1. Möglichkeit
• Führen Sie das Kabel von oben durch das
Rohr und durch den unteren Kabelaus-
schnitt nach hinten wieder heraus.
|7

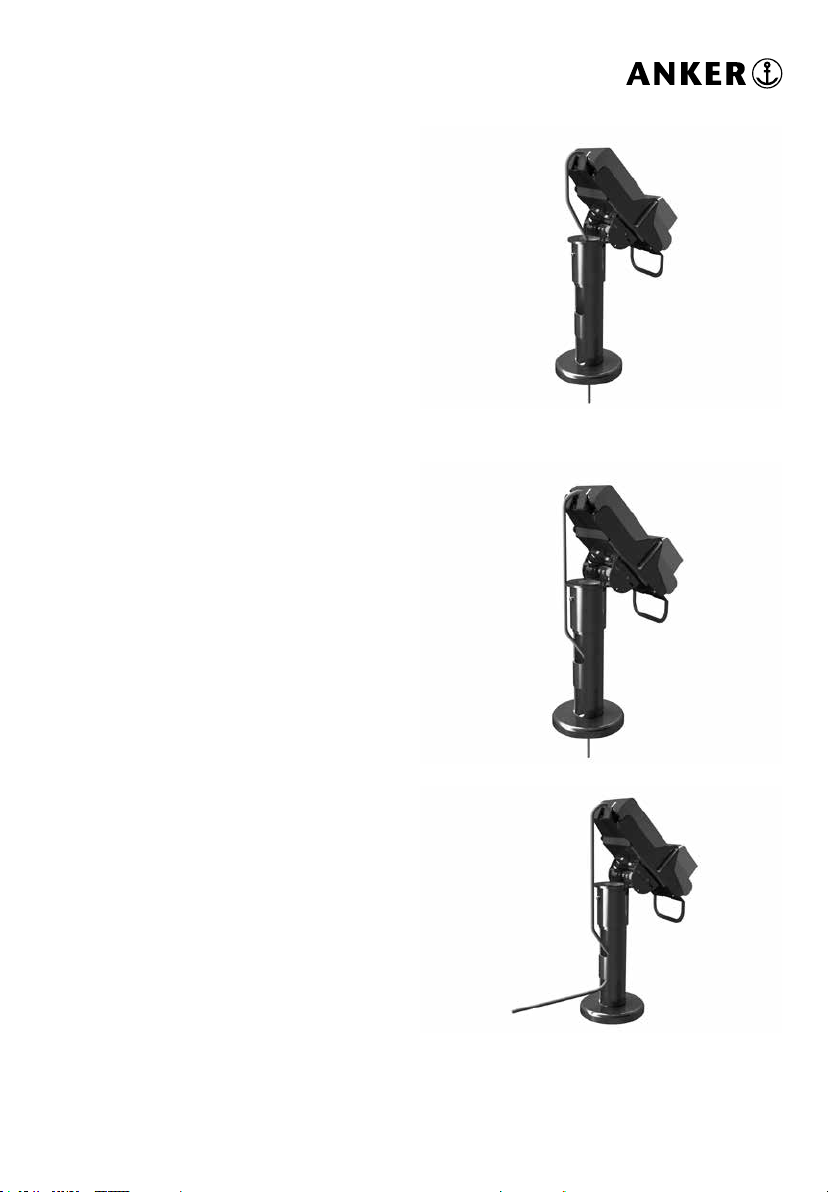

2. Möglichkeit
Hinweis: Für diese Möglichkeit der Kabel-
führung benötigen Sie eine Bohrmaschine.
• Markieren Sie die Stelle an dem gewählten
Untergrund (z. B. Tischplatte, Metallplatte
etc.), die mit einer Öffnung für das Kabel
versehen werden soll.
• Bohren Sie nun das entsprechende Loch.
• Führen Sie das Kabel von oben durch das
Rohr nach unten durch das zuvor gebohrte
Loch.
3. Möglichkeit
Hinweis: Für diese Möglichkeit der Kabel-
führung benötigen Sie eine Bohrmaschine.
• Markieren Sie die Stelle an dem gewählten
Untergrund (z. B. Tischplatte, Metallplatte
etc.), die mit einer Öffnung für das Kabel
versehen werden soll.
• Bohren Sie nun das entsprechende Loch.
• Führen Sie das Kabel von oben zunächst
außerhalb des Rohrs durch den oberen
Kabelausschnitt und anschließend nach
unten durch das Rohr und durch das zuvor
gebohrte Loch.
4. Möglichkeit
• Führen Sie das Kabel von oben zunächst
außerhalb des Rohrs durch den oberen Ka-
belausschnitt ein und anschließend durch
den unteren Kabelausschnitt des Rohres
nach hinten wieder heraus.
8|
3.3. Slider-Lösung
3.3.1. Variante mit Schloss
In der Ausgangsposition ist der Schlitten (a)
amAnschlagdurchdasSchlossfestxiert.
Um den Schlitten zu öffnen, entriegeln Sie
mittels Schlüssel (a) das Schloss und ziehen
Sie den Schlitten (b) nach unten.
Legen Sie nun das Terminal mit der Ober-
seite zuerst in die Halterung ein. Legen Sie
anschließend die Unterseite des Terminals
in die Halterung ein.
Schieben Sie den Schlitten nach oben, sodass
das Terminal formschlüssig aufgenommen
und gesichert ist.
Hinweis: Schieben Sie den Schlitten immer
am Griff nach oben. Andernfalls besteht
Verletzungsgefahr.
|9
Fixieren Sie den Schlitten, indem Sie das
Schloss mittels Schlüssel schließen. Ziehen
Sie anschließend den Schlüssel ab.
3.3.2. Variante ohne Schloss
In der Ausgangsposition ist der Schlitten
amAnschlagmitderSchraubefestxiert.
Um den Schlitten zu öffnen, lösen Sie die
Schraube und ziehen Sie den Schlitten
nach unten.
Legen Sie nun das Terminal mit der Ober-
seite zuerst in die Halterung ein. Legen Sie
anschließend die Unterseite des Terminals
in die Halterung ein.
Schieben Sie den Schlitten nach oben,
sodass das Terminal formschlüssig auf-
genommen und gesichert ist.
Hinweis: Schieben Sie den Schlitten immer
am Griff nach oben. Andernfalls besteht
Verletzungsgefahr.
Fixieren Sie den Schlitten, indem Sie die
Schraube rechtsseitig
fest anziehen.
10 |
3.4. Bügellösung
• Lockern Sie den Bügel, indem Sie die
Schraube (Innengewinde im Bügel) auf der
rechten Seite der Halterung lösen.
• Ziehen Sie den Bügel (a) links zur ge-
schlossenen Seite heraus.
• Legen Sie das Terminal in die Halterung
ein und schieben Sie den Bügel (b) zurück
in die Ausgangsposition.
• Sichern Sie den Bügel, indem Sie die
S
chraube (Innengewinde im Bügel) (a)
wieder
fest anziehen.
3.5. Anschraubbare Lösung
• Kippen Sie die Halterung um 90 ° und
lösen Sie die Schrauben.
• Setzen Sie das Terminal von oben auf die
Halterung.
• Befestigen Sie die Halterung am Terminal,
indem Sie die Schrauben von unten durch
die Trägerplatte in den dafür vorgesehenen
Gewinden im Terminal festdrehen.
